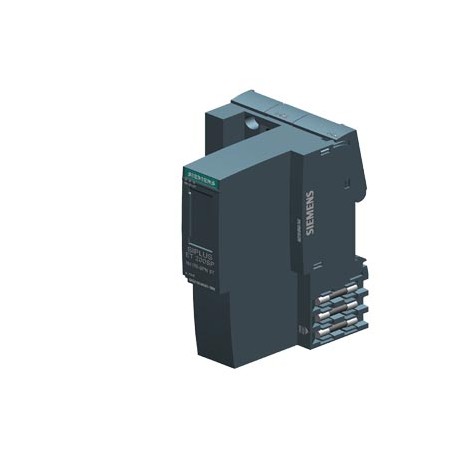

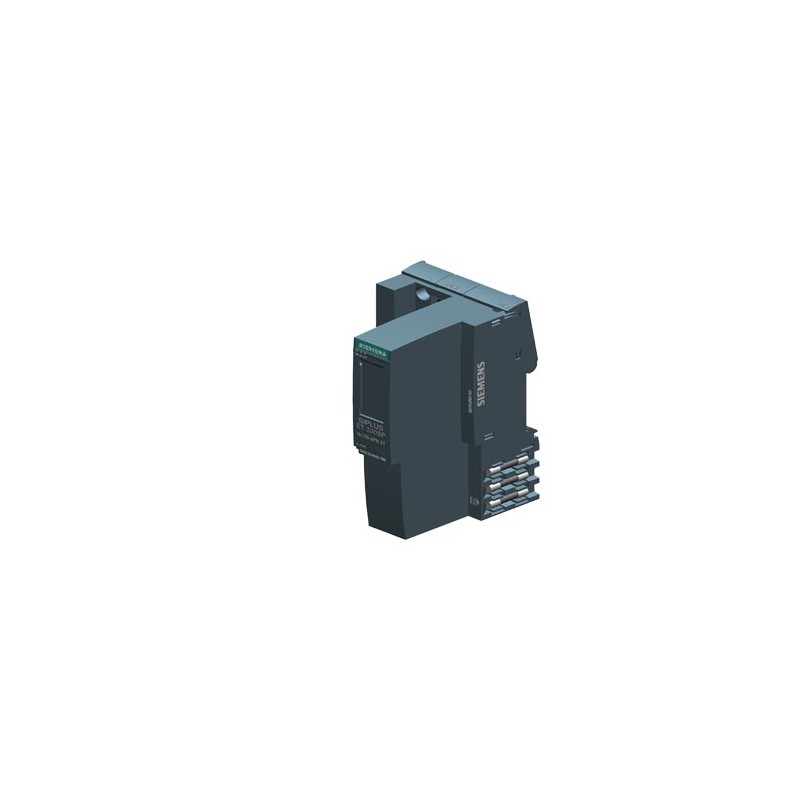

6AG1155-6AU01-7BN0 SIEMENS SIPLUS ET 200SP IM155-6PN ST -40 ... +70°C miot confomal coating based on 6ES7155.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

6AG1155-6AU01-7BN0 SIEMENS SIPLUS ET 200SP IM155-6PN ST -40 ... +70°C miot confomal coating based on 6ES7155..

6AG1155-6AU01-7BN0

SIEMENS

SIPLUS ET 200SP IM155-6PN ST -40 ... +70°C miot confomal coating based on 6ES7155-6AU01-0BN0 . PROFINET Interface-Modul IM 155-6PN Standard, max. 32 Peripheriemodule, und 16 ET 200AL Module, Single Hot SWAP, inkl. Server-Modul

SIPLUS ET 200SP IM155-6PN ST -40 ... +70 °C mit Beschichtung gebildet basierend auf: 6ES7155-6AU01-0BN0 . PROFINET interface-Modul IM 155-6PN standard, bis zu max. 32 I / o-Module und 16 Module ET 200AL, Extraktion in heißem solo, inkl. server-Modul

Mehr Infos


AUTOMATION > SIPLUS Extreme (LOGO, S7-1200, S7-1500 usw.)

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von SIEMENS

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


ETIM: EC001604 - Feldbus, Dez. Peripherie - Kommunikations-Modul

Wert Einheit
Explosionsschutz-Kategorie für Staub (EF003998) -
Unterstützt Protokoll für DeviceNet (EF003059) -
Unterstützt Protokoll für Foundation Fieldbus (EF007522) -
Explosionsschutz-Kategorie für Gas (EF003997) -
Versorgungsspannung bei AC 50 Hz (EF007532) ['-', '-']V
Versorgungsspannung bei AC 60 Hz (EF007533) ['-', '-']V
Versorgungsspannung bei DC (EF007534) ['19.2', '28.8']V
Spannungsart der Versorgungsspannung (EF002991) DC
Unterstützt Protokoll für TCP/IP (EF003050) true
Unterstützt Protokoll für PROFIBUS (EF003052) -
Unterstützt Protokoll für CAN (EF003053) -
Unterstützt Protokoll für INTERBUS (EF003054) false
Unterstützt Protokoll für ASI (EF003051) false
Unterstützt Protokoll für KNX (EF003055) false
Unterstützt Protokoll für Modbus (EF003057) -
Unterstützt Protokoll für Data-Highway (EF003058) false
Unterstützt Protokoll für SUCONET (EF003060) false
Unterstützt Protokoll für LON (EF003017) false
Unterstützt Protokoll für SERCOS (EF006657) false
Unterstützt Protokoll für PROFINET IO (EF007525) true
Unterstützt Protokoll für PROFINET CBA (EF007524) false
Unterstützt Protokoll für EtherNet/IP (EF007521) -
Unterstützt Protokoll für AS-Interface Safety at Work (EF007519) false
Unterstützt Protokoll für DeviceNet Safety (EF007520) false
Unterstützt Protokoll für INTERBUS-Safety (EF006662) false
Unterstützt Protokoll für PROFIsafe (EF007526) true
Unterstützt Protokoll für SafetyBUS p (EF007527) false
Unterstützt Protokoll für sonstige Bussysteme (EF003062) -
Funkstandard Bluetooth (EF007178) false
Funkstandard WLAN 802.11 (EF007179) -
Funkstandard GPRS (EF008523) false
Funkstandard GSM (EF008524) false
Funkstandard UMTS (EF008525) false
IO-Link Master (EF007298) -
Systemkomponente (EF004118) true
Schutzart (IP) (EF005474) IP20
Mit Potenzialtrennung (EF003272) true
Feldbusanschluss über seperaten Buskoppler möglich (EF004002) false
Tragschienenmontage möglich (EF003972) true
Wand-/Direktmontage möglich (EF007020) false
Fronteinbau möglich (EF007016) true
Rack-Montage möglich (EF007018) true
Geeignet für Sicherheitsfunktionen (EF001597) true
Kategorie nach EN 954-1 (EF006782) -
SIL nach IEC 61508 (EF009889) -
Performance Level nach EN ISO 13849-1 (EF007399) -
Zugehöriges Betriebsmittel (Ex ia) (EF004141) -
Zugehöriges Betriebsmittel (Ex ib) (EF004142) -
Breite (EF000008) 50.0mm
Höhe (EF000040) 117.0mm
Tiefe (EF000049) 74.0mm


SIPLUS ET 200SP IM155-6PN ST -40 ... +70°C miot confomal coating based on 6ES7155-6AU01-0BN0 . PROFINET Interface-Modul IM 155-6PN Standard, max. 32 Peripheriemodule, und 16 ET 200AL Module, Single Hot SWAP, inkl. Server-Modul
Allgemeine Informationen
Produkttyp-BezeichnungIM 155-6 PN ST
Herstellerkennung (VendorID)002AH
Gerätekennung (DeviceID)0313H
Produktfunktion
● I&M-DatenJa; I&M0 bis I&M3
● Modulwechsel im laufenden Betrieb (Hot-Swapping)Ja; Single Hot-Swapping
● taktsynchroner BetriebNein
Engineering mit
● PROFINET ab GSD-Version/GSD-RevisionV2.3 / -
Konfigurationssteuerung
über DatensatzJa
Versorgungsspannung
Nennwert (DC)24 V
zulässiger Bereich, untere Grenze (DC)19,2 V
zulässiger Bereich, obere Grenze (DC)28,8 V
VerpolschutzJa
Kurzschluss-SchutzJa
Netz- und Spannungsausfallüberbrückung
● Netz-/Spannungsausfallüberbrückungszeit10 ms
Eingangsstrom
Stromaufnahme (Nennwert)450 mA
Stromaufnahme, max.550 mA
Einschaltstrom, max.3,7 A
I²t0,09 A²·s
Leistung
Einspeiseleistung in den Rückwandbus4,5 W
Verlustleistung
Verlustleistung, typ.1,9 W
Adressbereich
Adressraum je Modul
● Adressraum je Modul, max.256 byte; je Eingang / Ausgang
Adressraum je Station
● Adressraum je Station, max.512 byte; projektierungsabhängig
Hardware-Ausbau
Baugruppenträger
● Baugruppen je Baugruppenträger, max.32; + 16 ET 200AL-Module
Submodule
● Anzahl Submodule je Station, max.256
Schnittstellen
Anzahl Schnittstellen PROFINET1; 2 Ports (Switch)
1. Schnittstelle
Schnittstellenphysik
● Anzahl der Ports2
● integrierter SwitchJa
● BusAdapter (PROFINET)Ja; einsetzbare BusAdapter: BA 2x RJ45, BA 2x FC
Protokolle
● PROFINET IO-DeviceJa
● Offene IE-KommunikationJa
● MedienredundanzJa; PROFINET MRP
Schnittstellenphysik
RJ 45 (Ethernet)
● ÜbertragungsverfahrenPROFINET mit 100 Mbit/s vollduplex (100BASE-TX)
● 10 Mbit/sJa; für Ethernet-Dienste
● 100 Mbit/sJa; PROFINET mit 100 Mbit/s vollduplex (100BASE-TX)
● AutonegotiationJa
● AutocrossingJa
Protokolle
PROFINET IO-Device
Dienste
— IRTJa; mit Sendetakten von 250 µs bis 4 ms in Schritten von 125 µs
— PROFIenergyJa
— Priorisierter HochlaufJa
— Shared DeviceJa
— Anzahl IO-Controller bei Shared Device, max.2
Redundanzbetrieb
● PROFINET-Systemredundanz (S2)Nein
Medienredundanz
— MRPJa
— MRPDNein
Offene IE-Kommunikation
● TCP/IPJa
● SNMPJa
● LLDPJa
Alarme/Diagnosen/Statusinformationen
StatusanzeigeJa
AlarmeJa
DiagnosefunktionJa
Diagnoseanzeige LED
● RUN-LEDJa; grüne LED
● ERROR-LEDJa; rote LED
● MAINT-LEDJa; gelbe LED
● Überwachung der Versorgungsspannung (PWR-LED)Ja; grüne PWR-LED
● Verbindungsanzeige LINK TX/RXJa; 2x grüne Link LED auf BusAdapter
Potenzialtrennung
zwischen Rückwandbus und ElektronikNein
zwischen PROFINET und allen anderen StromkreisenJa; AC 1 500 V
zwischen Versorgung und allen anderen StromkreisenNein
Zulässige Potenzialdifferenz
zwischen verschiedenen StromkreisenSicherheitskleinspannung SELV
Normen, Zulassungen, Zertifikate
Netzlastklasse2
Security levelGemäß Security Level 1 Test Cases V1.1.1
Umgebungsbedingungen
Umgebungstemperatur im Betrieb
● waagerechte Einbaulage, min.-40 °C; = Tmin (inkl. Betauung / Frost)
● waagerechte Einbaulage, max.70 °C; = Tmax
● senkrechte Einbaulage, min.-40 °C; = Tmin
● senkrechte Einbaulage, max.50 °C; = Tmax
Höhe im Betrieb bezogen auf Meeresspiegel
● Aufstellungshöhe über NN, max.5 000 m
● Umgebungstemperatur-Luftdruck-AufstellungshöheTmin ... Tmax bei 1 140 hPa ... 795 hPa (-1 000 m ... +2 000 m) // Tmin ... (Tmax - 10 K) bei 795 hPa ... 658 hPa (+2 000 m ... +3 500 m) // Tmin ... (Tmax - 20 K) bei 658 hPa ... 540 hPa (+3 500 m ... +5 000 m)
Relative Luftfeuchte
● mit Betauung, geprüft nach IEC 60068-2-38, max.100 %; RH inkl. Betauung / Frost (keine Inbetriebnahme im betauten Zustand), waagerechte Einbaulage
Widerstandsfähigkeit
Kühl- und Schmierstoffe
— Beständig gegen handelsübliche Kühl- und SchmierstoffeJa; inkl. Diesel und Öltröpfchen in der Luft
Einsatz in ortsfesten industriellen Anlagen
— gegen biologisch aktive Stoffe nach EN 60721-3-3Ja; Klasse 3B2 Schimmel-, Pilz-, Schwammsporen (ausgenommen Fauna); Klasse 3B3 auf Anfrage
— gegen chemisch aktive Stoffe nach EN 60721-3-3Ja; Klasse 3C4 (RH < 75 %) inkl. Salznebel gemäß EN 60068-2-52 (Schärfegrad 3); *
— gegen mechanisch aktive Stoffe nach EN 60721-3-3Ja; Klasse 3S4 inkl. Sand, Staub; *
— gegen mechanische Umweltbedingungen nach EN 60721-3-3Ja; Klasse 3M8 unter Verwendung des SIPLUS Mounting Kit ET 200SP (6AG1193-6AA00-0AA0)
Einsatz auf Schiffen/auf See
— gegen biologisch aktive Stoffe nach EN 60721-3-6Ja; Klasse 6B2 Schimmel-, Pilz-, Schwammsporen (ausgenommen Fauna); Klasse 6B3 auf Anfrage
— gegen chemisch aktive Stoffe nach EN 60721-3-6Ja; Klasse 6C3 (RH < 75 %) inkl. Salznebel gemäß EN 60068-2-52 (Schärfegrad 3); *
— gegen mechanisch aktive Stoffe nach EN 60721-3-6Ja; Klasse 6S3 inkl. Sand, Staub; *
— gegen mechanische Umweltbedingungen nach EN 60721-3-6Ja; Klasse 6M4 unter Verwendung des SIPLUS Mounting Kit ET 200SP (6AG1193-6AA00-0AA0)
Einsatz in der industriellen Prozesstechnik
— gegen chemisch aktive Stoffe nach EN 60654-4Ja; Klasse 3 (unter Ausschluss von Trichlorethylen)
— Umweltbedingungen für Prozess-, Mess- und Steuersysteme nach ANSI/ISA-71.04Ja; Level GX Gruppe A/B (unter Ausschluss von Trichlorethylen; Schadgaskonzentrationen bis zu den Grenzwerten der EN 60721-3-3 Klasse 3C4 zulässig); Level LC3 (Salznebel) und Level LB3 (Öl)
Anmerkung
— Anmerkung zur Klassifizierung von Umweltbedingungen nach EN 60721, EN 60654-4 und ANSI/ISA-71.04* Die mitgelieferten Steckerabdeckungen müssen bei Betrieb auf den nicht genutzten Schnittstellen verbleiben!
Conformal Coating
● Beschichtungen für bestückte Leiterplatten gemäß EN 61086Ja; Klasse 2 für hohe Zuverlässigkeit
● Schutz gegen Verschmutzung gemäß EN 60664-3Ja; Schutz vom Typ 1
● Military Testing gemäß MIL-I-46058C, Amendment 7Ja; Verfärbung der Beschichtung während Lebensdauer möglich
● Qualification and Performance of Electrical Insulating Compound for Printed Board Assemblies gemäß IPC-CC-830AJa; Conformal Coating, Klasse A
Anschlusstechnik
ET-Connection
● über BU-/BA-SendJa; + 16 ET 200AL-Module
Maße
Breite50 mm
Höhe117 mm
Tiefe74 mm
Gewichte
Gewicht, ca.147 g; ohne BusAdapter
letzte Änderung:29.08.2020


Produkt
Artikelnummer6AG1155-6AU01-7BN0
ArtikelbeschreibungSIPLUS ET 200SP IM155-6PN ST -40 ... +70°C miot confomal coating based on 6ES7155-6AU01-0BN0 . PROFINET Interface-Modul IM 155-6PN Standard, max. 32 Peripheriemodule, und 16 ET 200AL Module, Single Hot SWAP, inkl. Server-Modul
ProduktfamilieSIPLUS Interfacemodule
ProduktstatusPM300:Aktives Produkt
Preisinformationen
Preisgruppe / Stammhaus Preisgruppe473 / 473
Rohstoffzuschlagsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
Metallfaktorsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
Lieferinformationen
ExportkennzeichenAL : N / ECCN : EAR99H
Regellieferzeit ab Werk37 Tag(e)
Nettogewicht pro ME0,201 kg
Produktmaße (B x L x H)Nicht verfügbar
Verpackungsmaße122,00 x 83,00 x 63,00
Verpackungsmaße EinheitMM
Mengeneinheit (ME)1 Stück
Verpackungsmenge1
Zusätzliche Produktinformationen
EAN4047618088514
UPC804766567841
Statistische Warennummer85176200
Listenkennzeichen (LKZ)A&DSE/SIPADD
Fabrikategruppe4257
GeschäftsbereichskennzahlR740
UrsprungslandDeutschland
Einhaltung der Stoffbeschränkungen entsprechend der RoHS-RichtlinieSeit: 04.12.2017
ProduktklasseA: werkslagermäßiges Standard-Produkt kann innerhalb der Rücknahmefristen zurückgegeben werden.
WEEE (2012/19/EU) RücknahmepflichtJa
REACH Art. 33 Informationspflicht nach aktueller Kandidatenliste

Informationspflicht nach Artikel 33, REACH-Verordnung: Dieses Produkt enthält ein oder mehrere Erzeugnisse, in welchen folgender Stoff der Kandidatenliste in einer Konzentration über 0,1 Massenprozent vorhanden ist:

4,4'-isopropylidendiphenol (Bisphenol A, BPA)

Auf Basis der aktuell vorliegenden Informationen gehen wir davon aus, dass diese Stoffe im Rahmen der bestimmungsgemäßen Verwendung (einschließlich der Entsorgung) des(r) Erzeugnisse(s) (siehe auch Produktdokumentation) kein Risiko darstellen.

Informationspflicht nach Artikel 33, REACH-Verordnung: Dieses Produkt enthält ein oder mehrere Erzeugnisse, in welchen folgender Stoff der Kandidatenliste in einer Konzentration über 0,1 Massenprozent vorhanden ist:

Blei

Auf Basis der aktuell vorliegenden Informationen gehen wir davon aus, dass diese Stoffe im Rahmen der bestimmungsgemäßen Verwendung (einschließlich der Entsorgung) des(r) Erzeugnisse(s) (siehe auch Produktdokumentation) kein Risiko darstellen.

Klassifizierungen
VersionKlassifizierung
eClass627-24-26-08
eClass7.127-24-26-08
eClass827-24-26-08
eClass927-24-26-08
eClass9.127-24-26-08
ETIM5EC001604
ETIM6EC001604
ETIM7EC001604
IDEA43564
UNSPSC1532-15-17-05
