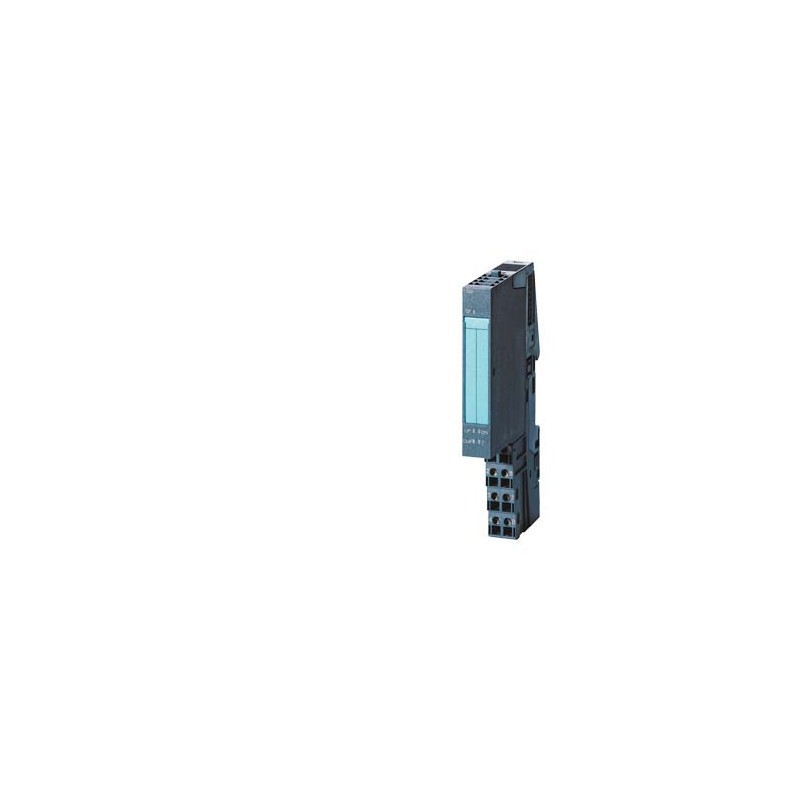

6AG1138-4DF01-7AB0 SIEMENS SIPLUS ET 200S EM 1SI -25...+70°C mit Conformal Coating based on 6ES7138-4DF01-0A.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

6AG1138-4DF01-7AB0 SIEMENS SIPLUS ET 200S EM 1SI -25...+70°C mit Conformal Coating based on 6ES7138-4DF01-0A..

6AG1138-4DF01-7AB0

SIEMENS

SIPLUS ET 200S EM 1SI -25...+70°C mit Conformal Coating based on 6ES7138-4DF01-0AB0

SIPLUS ET 200, 1 Elektronikmodul für ET 200S EM-1YES, Betriebstemperatur von -25 bis +70 ° C, mit einer Schicht von besonderen Schutz, basierend auf 6ES7138-4DF01-0AB0

Mehr Infos


AUTOMATION > SIPLUS Extreme (LOGO, S7-1200, S7-1500 usw.)

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von SIEMENS

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


ETIM: EC001604 - Feldbus, Dez. Peripherie - Kommunikations-Modul

Wert Einheit
Unterstützt Protokoll für Foundation Fieldbus (EF007522) -
Versorgungsspannung bei AC 50 Hz (EF007532) ['-', '-']V
Versorgungsspannung bei AC 60 Hz (EF007533) ['-', '-']V
Versorgungsspannung bei DC (EF007534) ['20.4', '28.8']V
Spannungsart der Versorgungsspannung (EF002991) DC
Unterstützt Protokoll für TCP/IP (EF003050) NO DATA
Unterstützt Protokoll für PROFIBUS (EF003052) false
Unterstützt Protokoll für CAN (EF003053) false
Unterstützt Protokoll für INTERBUS (EF003054) false
Unterstützt Protokoll für ASI (EF003051) false
Unterstützt Protokoll für KNX (EF003055) false
Unterstützt Protokoll für Modbus (EF003057) false
Unterstützt Protokoll für Data-Highway (EF003058) false
Unterstützt Protokoll für DeviceNet (EF003059) false
Unterstützt Protokoll für SUCONET (EF003060) false
Unterstützt Protokoll für LON (EF003017) false
Unterstützt Protokoll für SERCOS (EF006657) false
Unterstützt Protokoll für PROFINET IO (EF007525) false
Unterstützt Protokoll für PROFINET CBA (EF007524) false
Unterstützt Protokoll für EtherNet/IP (EF007521) false
Unterstützt Protokoll für AS-Interface Safety at Work (EF007519) false
Unterstützt Protokoll für DeviceNet Safety (EF007520) false
Unterstützt Protokoll für INTERBUS-Safety (EF006662) false
Unterstützt Protokoll für PROFIsafe (EF007526) false
Unterstützt Protokoll für SafetyBUS p (EF007527) false
Unterstützt Protokoll für sonstige Bussysteme (EF003062) true
Funkstandard Bluetooth (EF007178) false
Funkstandard WLAN 802.11 (EF007179) false
Funkstandard GPRS (EF008523) false
Funkstandard GSM (EF008524) false
Funkstandard UMTS (EF008525) false
IO-Link Master (EF007298) false
Systemkomponente (EF004118) true
Schutzart (IP) (EF005474) IP20
Mit Potenzialtrennung (EF003272) true
Feldbusanschluss über seperaten Buskoppler möglich (EF004002) false
Tragschienenmontage möglich (EF003972) true
Wand-/Direktmontage möglich (EF007020) true
Fronteinbau möglich (EF007016) true
Rack-Montage möglich (EF007018) false
Geeignet für Sicherheitsfunktionen (EF001597) false
Kategorie nach EN 954-1 (EF006782) -
SIL nach IEC 61508 (EF009889) -
Performance Level nach EN ISO 13849-1 (EF007399) -
Zugehöriges Betriebsmittel (Ex ia) (EF004141) false
Zugehöriges Betriebsmittel (Ex ib) (EF004142) false
Explosionsschutz-Kategorie für Gas (EF003997) ATEX Gas-Ex-Schutz, Kat. 3G
Explosionsschutz-Kategorie für Staub (EF003998) ohne
Breite (EF000008) 15.0mm
Höhe (EF000040) 81.0mm
Tiefe (EF000049) 52.0mm


SIPLUS ET 200S EM 1SI -25...+70°C mit Conformal Coating based on 6ES7138-4DF01-0AB0
Versorgungsspannung
Nennwert (DC)24 V
VerpolschutzJa
Eingangsstrom
aus Versorgungsspannung L+, max.120 mA
aus Rückwandbus DC 3,3 V, max.10 mA
Verlustleistung
Verlustleistung, typ.1,2 W
Speicher
Standardblocks5 100 byte; S_SEND 2700, S_RCV 2400, S_XON 2600, S_RTS 2600, S_V24 2700, S_VSTAT 1800, S_VSET 1800
Schnittstellen
Anzahl Schnittstellen1
Schnittstellenphysik, RS 232C (V.24)Ja; RS 232C-Signale: 8 (TxD, RxD, RTS, CTS, DTR, DSR, DCD, PE)
Schnittstellenphysik, RS 422/485 (X.27)Ja; RS 422-Signale: 5 (TxD(A), RxD(A), TxD(B), RxD(B), PE); RS 485-Signale: 3 (R/T(A), R/T(B), PE)
RS 232, Leitungslänge geschirmt, max.15 m
RS 422/485, Leitungslänge geschirmt, max.1 200 m
Punkt-zu-Punkt-Kopplung
Integrierte Protokolltreiber
— 3964 (R)Ja
— ASCIIJa
Übertragungsgeschwindigkeit, RS 422/485
— mit 3964 (R)-Protokoll, max.115,2 kbit/s; halb-duplex: 110, 300, 600, 1 200, 2 400, 4 800, 9 600, 19 200, 38 400, 57 600, 76 800, 115 200 bit/s
— mit ASCII-Protokoll, max.115,2 kbit/s; vollduplex: 110, 300, 600, 1 200, 2 400, 4 800, 9 600, 19 200, 38 400, 57 600, 76 800, 115 200 bit/s
Übertragungsgeschwindigkeit, RS 232
— mit 3964 (R)-Protokoll, max.115,2 kbit/s; halb-duplex: 110, 300, 600, 1 200, 2 400, 4 800, 9 600, 19 200, 38 400, 57 600, 76 800, 115 200 bit/s
— mit ASCII-Protokoll, max.115,2 kbit/s; vollduplex: 110, 300, 600, 1 200, 2 400, 4 800, 9 600, 19 200, 38 400, 57 600, 76 800, 115 200 bit/s
Zeichenrahmen (einstellbar)
— Bit pro Zeichen7 oder 8
— Anzahl Start-/Stoppbits1 oder 2
— Bit je Zeichenrahmen10
— Paritykeine, gerade, ungerade, beliebig
Datenmenge pro SPS Abtastzyklus
— Senden32 byte; mit IM 151-1 Standard ab 6ES7151-1AA04-0AB0; mit IM 151-1 High Feature ab 6ES7151-1BA01-0AB0; sonst 8 bytes
— Empfangen32 byte; mit IM 151-1 Standard ab 6ES7151-1AA04-0AB0; mit IM 151-1 High Feature ab 6ES7151-1BA01-0AB0; sonst 8 bytes
Alarme/Diagnosen/Statusinformationen
Diagnoseanzeige LED
● Empfangen RxDJa
● Senden TxDJa
● Sammelfehler SF (rot)Ja
Potenzialtrennung
Potenzialtrennung Schnittstelle
● zwischen RS 422/485 und interner StromversorgungJa
● zwischen RS 232 und interner StromversorgungJa
Umgebungsbedingungen
Umgebungstemperatur im Betrieb
● min.-25 °C; = Tmin
● max.70 °C; = Tmax
Höhe im Betrieb bezogen auf Meeresspiegel
● Aufstellungshöhe über NN, max.5 000 m
● Umgebungstemperatur-Luftdruck-AufstellungshöheTmin ... Tmax bei 1 140 hPa ... 795 hPa (-1 000 m ... +2 000 m) // Tmin ... (Tmax - 10 K) bei 795 hPa ... 658 hPa (+2 000 m ... +3 500 m) // Tmin ... (Tmax - 20 K) bei 658 hPa ... 540 hPa (+3 500 m ... +5 000 m)
Relative Luftfeuchte
● mit Betauung, geprüft nach IEC 60068-2-38, max.100 %; RH inkl. Betauung / Frost zulässig (keine Inbetriebnahme im betauten Zustand)
Widerstandsfähigkeit
Einsatz in ortsfesten industriellen Anlagen
— gegen biologisch aktive Stoffe nach EN 60721-3-3Ja; Klasse 3B2 Schimmel-, Pilz-, Schwammsporen (ausgenommen Fauna); Klasse 3B3 auf Anfrage
— gegen chemisch aktive Stoffe nach EN 60721-3-3Ja; Klasse 3C4 (RH < 75 %) inkl. Salznebel gemäß EN 60068-2-52 (Schärfegrad 3); *
— gegen mechanisch aktive Stoffe nach EN 60721-3-3Ja; Klasse 3S4 inkl. Sand, Staub; *
Einsatz auf Schiffen/auf See
— gegen biologisch aktive Stoffe nach EN 60721-3-6Ja; Klasse 6B2 Schimmel-, Pilz-, Schwammsporen (ausgenommen Fauna); Klasse 6B3 auf Anfrage
— gegen chemisch aktive Stoffe nach EN 60721-3-6Ja; Klasse 6C3 (RH < 75 %) inkl. Salznebel gemäß EN 60068-2-52 (Schärfegrad 3); *
— gegen mechanisch aktive Stoffe nach EN 60721-3-6Ja; Klasse 6S3 inkl. Sand, Staub; *
Einsatz in der industriellen Prozesstechnik
— gegen chemisch aktive Stoffe nach EN 60654-4Ja; Klasse 3 (unter Ausschluss von Trichlorethylen)
— Umweltbedingungen für Prozess-, Mess- und Steuersysteme nach ANSI/ISA-71.04Ja; Level GX Gruppe A/B (unter Ausschluss von Trichlorethylen; Schadgaskonzentrationen bis zu den Grenzwerten der EN 60721-3-3 Klasse 3C4 zulässig); Level LC3 (Salznebel) und Level LB3 (Öl)
Anmerkung
— Anmerkung zur Klassifizierung von Umweltbedingungen nach EN 60721, EN 60654-4 und ANSI/ISA-71.04* Die mitgelieferten Steckerabdeckungen müssen bei Betrieb auf den nicht genutzten Schnittstellen verbleiben!
Maße
Breite15 mm
Höhe81 mm
Tiefe52 mm
Gewichte
Gewicht, ca.50 g
letzte Änderung:29.08.2020


Produkt
Artikelnummer6AG1138-4DF01-7AB0
ArtikelbeschreibungSIPLUS ET 200S EM 1SI -25...+70°C mit Conformal Coating based on 6ES7138-4DF01-0AB0
ProduktfamilieSIPLUS ET 200S Schnittstellenmodul 1SI
ProduktstatusPM300:Aktives Produkt
Preisinformationen
Preisgruppe / Stammhaus Preisgruppe473 / 473
Rohstoffzuschlagsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
Metallfaktorsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
Lieferinformationen
ExportkennzeichenAL : N / ECCN : EAR99H
Regellieferzeit ab Werk23 Tag(e)
Nettogewicht pro ME0,046 kg
Produktmaße (B x L x H)Nicht verfügbar
Verpackungsmaße6,40 x 9,10 x 2,30
Verpackungsmaße EinheitCM
Mengeneinheit (ME)1 Stück
Verpackungsmenge1
Zusätzliche Produktinformationen
EAN4042948486702
UPC040892595055
Statistische Warennummer85389091
Listenkennzeichen (LKZ)A&DSE/SIP ADD
Fabrikategruppe4572
GeschäftsbereichskennzahlR740
UrsprungslandDeutschland
Einhaltung der Stoffbeschränkungen entsprechend der RoHS-RichtlinieSeit: 01.01.2012
ProduktklasseB: Bedingt rücknahmefähig - Bitte wenden Sie sich an Ihren Siemens-Ansprechpartner
WEEE (2012/19/EU) RücknahmepflichtJa
REACH Art. 33 Informationspflicht nach aktueller Kandidatenliste

Informationspflicht nach Artikel 33, REACH-Verordnung: Dieses Produkt enthält ein oder mehrere Erzeugnisse, in welchen folgender Stoff der Kandidatenliste in einer Konzentration über 0,1 Massenprozent vorhanden ist:

4,4'-isopropylidendiphenol (Bisphenol A, BPA)

Auf Basis der aktuell vorliegenden Informationen gehen wir davon aus, dass diese Stoffe im Rahmen der bestimmungsgemäßen Verwendung (einschließlich der Entsorgung) des(r) Erzeugnisse(s) (siehe auch Produktdokumentation) kein Risiko darstellen.

Informationspflicht nach Artikel 33, REACH-Verordnung: Dieses Produkt enthält ein oder mehrere Erzeugnisse, in welchen folgender Stoff der Kandidatenliste in einer Konzentration über 0,1 Massenprozent vorhanden ist:

Blei

Auf Basis der aktuell vorliegenden Informationen gehen wir davon aus, dass diese Stoffe im Rahmen der bestimmungsgemäßen Verwendung (einschließlich der Entsorgung) des(r) Erzeugnisse(s) (siehe auch Produktdokumentation) kein Risiko darstellen.

Klassifizierungen
VersionKlassifizierung
eClass627-24-26-08
eClass7.127-24-26-08
eClass827-24-26-08
eClass927-24-26-08
eClass9.127-24-26-08
ETIM4EC001604
ETIM5EC001604
ETIM6EC001604
ETIM7EC001604
IDEA43564
UNSPSC1432-15-17-05
UNSPSC1532-15-17-05

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
6AG1138-4DF01-7AB0 DE_6AG1138-4DF01-7AB0.pdf 106 Kbytes 6AG1138-4DF01-7AB0 DE_6AG1138-4DF01-7AB0.pdf
