> SIEMENS>ENERGIE DISTRIBUTION UND SCHUTZ IN LOW VOLTAGE>Industrieleistungsschalter von 6 kA>5SP3216-3 SIEMENS Hauptleitungsschutzschalter (SHU), 2-polig, E 16, 400V
Vorheriges Produkt Nächstes Produkt

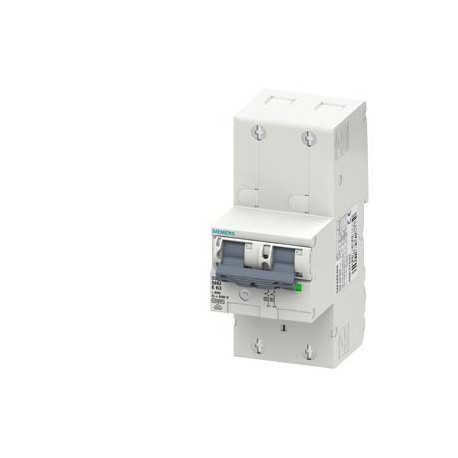

5SP3216-3 SIEMENS Hauptleitungsschutzschalter (SHU), 2-polig, E 16, 400V Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

5SP3216-3 SIEMENS Hauptleitungsschutzschalter (SHU), 2-polig, E 16, 400V

5SP3216-3

SIEMENS

Hauptleitungsschutzschalter (SHU), 2-polig, E 16, 400V

INT. AUT. MAGNETERMISCHES PPAL. (SHU), 2-polig, E 16, 400V. Begrenzte Rückgabe und Stornierung. Überprüfen Sie die Bedingungen.

Mehr Infos


Schutzschaltgeräte, Sicherungen > Selektiver Hauptleitungsschutzschalter

ENERGIE DISTRIBUTION UND SCHUTZ IN LOW VOLTAGE > Industrieleistungsschalter von 6 kA

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von SIEMENS

Gesamtpreis: $272.13
Stückpreis: $272.13

Menge Preis
1+$272.13
2+$271.86
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Technische Daten

Hauptleitungsschutzschalter (SHU), 2-polig, E 16, 400V
Ausführung
Produkt-MarkennameSENTRON
Produkt-BezeichnungLeitungsschutzschalter
Ausführung des ProduktsHauptleitungsschutzschalter
Ausführung der Sperrvorrichtungintegrierter Sperrschieber, Sperrmöglichkeit mittels Schloss, Drahtblombe und Kabelbinder
Allgemeine technische Daten
Polzahl2
Ausführung der Pole2P
AuslösecharakteristikklasseE
mechanische Lebensdauer (Schaltspiele) / typisch20 000
ÜberspannungskategorieIV
Verschmutzungsgrad3
Spannung
Isolationsspannung (Ui) / Bemessungswert690 V
Stoßspannungsfestigkeit / Bemessungswert6 kV
Versorgungsspannung
Versorgungsspannung / bei AC / Bemessungswert400 V
Betriebsspannung / Bemessungswert
● minimal110 V
● maximal440 V
Versorgungsspannungsfrequenz / Bemessungswert50 Hz
Schutzart und Schutzklasse
Schutzart IPIP40, mit angeschlossenen Leitern
Schaltvermögen
Schaltvermögen Strom
● Bemessungswert25 kA
● gemäß EN 60898 / Bemessungswert25 kA
Verlustleistung
Verlustleistung [W] / bei Bemessungswert Strom / bei AC / bei warmem Betriebszustand / je Pol4,5 W
Strom
Betriebsstrom
● bei 30 °C / Bemessungswert16 A
● bei 40 °C / Bemessungswert15,2 A
● bei 45 °C / Bemessungswert14,8 A
● bei 50 °C / Bemessungswert14,4 A
● bei 55 °C / Bemessungswert14 A
● bei AC / Bemessungswert16 A
Eignung zum EinsatzWohnbau / Infrastruktur
Produktdetails
Produktbestandteil
● Einspeisen an der RahmenklemmeJa
● SattelklemmenJa
Produkteigenschaft
● Eigenschaften für Hauptschalter nach EN 60204-1Ja
● plombierbarJa
Anzeige und Bedienung
Ausführung der Anzeige / für SchaltstellungsanzeigeAUS = grün, EIN = rot
Anschlüsse
anschließbarer Leiterquerschnitt / der Rahmenklemme
● eindrähtig / minimal2,5 mm²
● eindrähtig / maximal50 mm²
● mehrdrähtig / minimal2,5 mm²
● mehrdrähtig / maximal50 mm²
anschließbarer Leiterquerschnitt / eindrähtig
● minimal2,5 mm²
● maximal50 mm²
anschließbarer Leiterquerschnitt / mehrdrähtig
● minimal2,5 mm²
● maximal50 mm²
anschließbarer Leiterquerschnitt / feindrähtig / mit Aderendbearbeitung
● minimal2,5 mm²
● maximal50 mm²
Position / des Netzanschlusskabelsbeliebig
Mechanischer Aufbau
Höhe128 mm
Tiefe76,3 mm
Tiefe / des Gehäuses76,3 mm
Anzahl der Breiten-Teilungseinheiten3
BefestigungsartHutschiene
Befestigungsart / sonstigauf Hutschiene 35 mm nach EN 60715
Nettogewicht700 g
Umgebungsbedingungen
Schockfestigkeit30 g, mindestens 3 Stöße, Schockdauer 11 ms
Schwingfestigkeit / gemäß IEC 60068-2-62 g, 20 Frequenzzyklen 5 bis 150 bis 15 Hz
Umgebungstemperatur / während Betrieb
● minimal-25 °C
● maximal55 °C
Umgebungstemperatur / während Lagerung
● minimal-40 °C
● maximal70 °C
Approbationen Zertifikate
Referenzkennzeichen
● gemäß DIN EN 61346-2F
● gemäß IEC 81346-2:2009F

Downloads und Handbücher

allgemeine ProduktzulassungKonformitätserklärungSonstige

Bestätigungen

VDE

EAC

UK-Konformitätserklärung

EG/EU-Konformitätsbescheinigung

Sonstige

Weitere Informationen
Information- and Downloadcenter (Kataloge, Broschüren,…)
Industry Mall (Online-Bestellsystem)
Service&Support (Handbücher, Betriebsanleitungen, Zertifikate, Kennlinien, FAQs,…)
Bilddatenbank (Produktfotos, 2D-Maßzeichnungen, 3D-Modelle, Geräteschaltpläne, …)
CAx-Online-Generator
Ausschreibungstexte (Leistungsverzeichnisse)
Datum:
17.05.2022


Zusätzliche Daten

Produkt
Artikelnummer5SP3216-3
ArtikelbeschreibungHauptleitungsschutzschalter (SHU), 2-polig, E 16, 400V
ProduktfamilieGrundgeräte
ProduktstatusPM300:Aktives Produkt
Preisinformationen
Preisgruppe12D
Rohstoffzuschlagsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
MetallfaktorL-A-----
Lieferinformationen
ExportkennzeichenAL : N / ECCN : N
Regellieferzeit ab Werk (Arbeitstage)5 Tag(e)
Nettogewicht pro ME0,750 kg
Verpackungsmaße130,00 x 145,00 x 157,00
Verpackungsmaße EinheitMM
Mengeneinheit (ME)1 Stück
Verpackungsmenge1
Zusätzliche Produktinformationen
EAN4001869496795
UPCNicht verfügbar
Statistische Warennummer85362010
Listenkennzeichen (LKZ)LV10.1
Fabrikategruppe5508
GeschäftsbereichskennzahlP310
UrsprungslandTschechien
Einhaltung der Stoffbeschränkungen entsprechend der RoHS-RichtlinieSeit: 01.01.2014
ProduktklasseB: Bedingt rücknahmefähig - Bitte wenden Sie sich an Ihren Siemens-Ansprechpartner
WEEE (2012/19/EU) RücknahmepflichtJa
REACH Art. 33 Informationspflicht nach aktueller Kandidatenliste

Informationspflicht nach Artikel 33, REACH-Verordnung: Dieses Produkt enthält ein oder mehrere Erzeugnisse, in welchen folgender Stoff der Kandidatenliste in einer Konzentration über 0,1 Massenprozent vorhanden ist:

Blei

Auf Basis der aktuell vorliegenden Informationen gehen wir davon aus, dass diese Stoffe im Rahmen der bestimmungsgemäßen Verwendung (einschließlich der Entsorgung) des(r) Erzeugnisse(s) (siehe auch Produktdokumentation) kein Risiko darstellen.

Relevante PDF Kataloge
Klassifizierungen
VersionKlassifizierung
eClass627-14-19-03
eClass7.127-14-19-03
eClass827-14-19-03
eClass927-14-19-03
eClass9.127-14-19-03
ETIM5EC001047
ETIM6EC001047
ETIM7EC001047
ETIM8EC001047

ETIM-Daten

ETIM: EC001047 - Selektiver Hauptleitungsschutzschalter

Wert Einheit
Auslösecharakteristik (EF000889) E
Polzahl (EF001391) 2
Bemessungsstrom (EF000227) 16A
Bemessungsspannung (EF000228) 400V
Bemessungsisolationsspannung Ui (EF001366) 690V
Bemessungsabschaltvermögen (EF002563) 25.0kA
Mitschaltender Neutralleiter (EF005997) false
Frequenz (EF000034) 50Hz
Überspannungskategorie (EF002569) 4
Verschmutzungsgrad (EF002570) 3
Bemessungsstoßspannungsfestigkeit (EF002578) 6.0kV
Baugröße (nach DIN 43880) (EF002565) -
Montageart (EF000003) DIN-Schiene
Schutzart (IP) (EF005474) IP40
