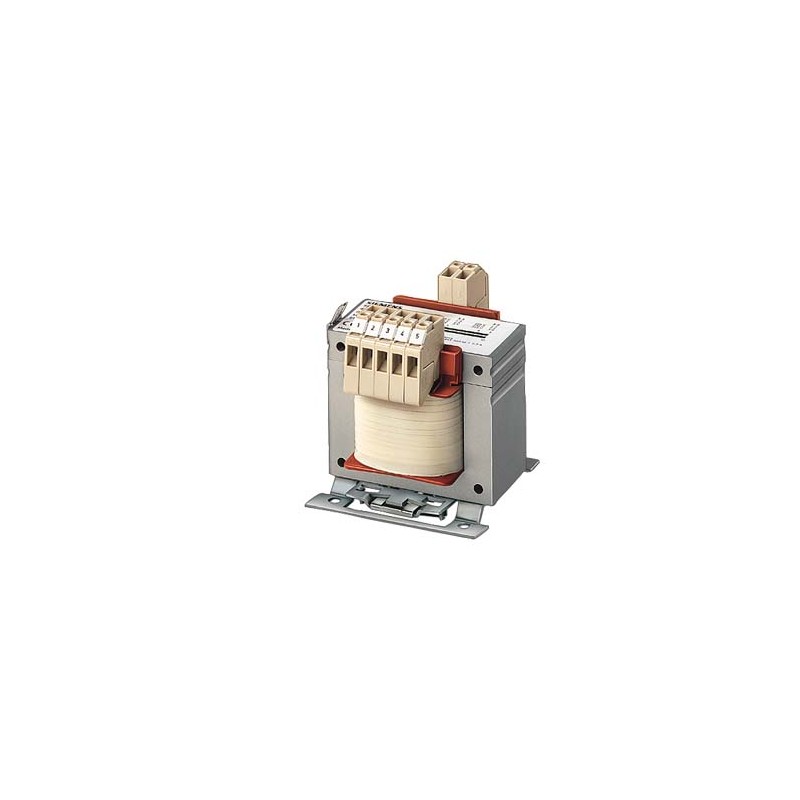

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

4AM6542-5AT10-0FA0 SIEMENS TRANSFORMATOR SITAS PHASEN:1 PN/PN(S6)(KVA):2,5 /13,3 UPRI(V):400+/-5% USEC(V):23..

4AM6542-5AT10-0FA0

SIEMENS

TRANSFORMATOR SITAS; PHASEN:1; PN/PN(S6)(KVA):2,5 /13,3; UPRI(V):400+/-5%; USEC(V):230; ISEC(A):10,9; F(HZ):50...60; SCHALTGR./SCHIRMW.:II0 /0; TA/ISOKL:40 /B; IP00; ANSCHLUSS:SCHRAUB-/FLACHSTECK- ANSCHLUSS; MONTAGE:SCHRAUBEN; EN 61558-2-1, -2-2, -2-4 >UL/CSA-RECOGNIZED< >STEUERTRANSFORMATOR< >TRENNTRANSFORMATOR

Mehr Infos


AUTOMATION

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von SIEMENS

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Technische Daten

TRANSFORMATOR SITAS; PHASEN:1; PN/PN(S6)(KVA):2,5 /13,3; UPRI(V):400+/-5%; USEC(V):230; ISEC(A):10,9; F(HZ):50...60; SCHALTGR./SCHIRMW.:II0 /0; TA/ISOKL:40 /B; IP00; ANSCHLUSS:SCHRAUB-/FLACHSTECK- ANSCHLUSS; MONTAGE:SCHRAUBEN; EN 61558-2-1, -2-2, -2-4 >UL/CSA-RECOGNIZED< >STEUERTRANSFORMATOR< >TRENNTRANSFORMATOR<
Allgemeine technische Daten
Produkt-BezeichnungTransformator SITAS
Produkt-MarkennameSIDAC
Betriebsscheinleistung BemessungswertV·A2 500
Wirkungsgrad0,96
Schaltungsart für TransformatorenIi0
EignungsnachweisCE / cRUus
Produktfunktion
● TemperaturüberwachungNein
● IsolationsüberwachungNein
● Kurzschluss- und ÜberlastschutzNein
Anzahl der Schirmwicklungen0
KurzzeitscheinleistungV·A13 300
relative Kurzschlussspannung%1,6
Eingänge
Phasenzahl der Eingänge1
Eingangsspannung
● _1 BemessungswertV420
● _2 BemessungswertV400
● _3 BemessungswertV380
elektrische Eingangsfrequenz
● minimalHz50
● maximalHz60
Ausgänge
Phasenzahl der Ausgänge1
Ausgangsspannung
● _1 BemessungswertV230
elektrische Ausgangsfrequenz
● maximalHz60
● minimalHz50
Umgebungsbedingungen
thermische Klasse gemäß IEC 60085B
Umgebungstemperatur Bemessungswert°C40
Schutzart IPIP00
Mechanische Daten
Ausführung des elektrischen Anschlusses
● am Ausgang für HauptstromkreisSchraub- / Flachsteckanschluss
● am Eingang für HauptstromkreisSchraub- / Flachsteckanschluss
BefestigungsartSchrauben
Bauform des EisenkernsEI 192/110
Breitem0,194
Höhem0,18
Tiefem0,178
Approbationen/ Zertifikate

Downloads und Handbücher

allgemeine Produkt­zulassungKonformitäts­erklärungSchiffbausonstiges

EAC

Sonstige

EG/EU-Konformitätsbescheinigung

PRS / Schiffsregister in Polen

Bestätigungen

Weitere Informationen
Information- and Downloadcenter (Kataloge, Broschüren,…)
Industry Mall (Online-Bestellsystem)
CAx-Online-Generator
Service&Support (Handbücher, Betriebsanleitungen, Zertifikate, Kennlinien, FAQs,…)
Bilddatenbank (Produktfotos, 2D-Maßzeichnungen, 3D-Modelle, Geräteschaltpläne, EPLAN Makros, …)
letzte Änderung:12.02.2021
Datum:
01.03.2021		Änderungen vorbehalten
© Copyright Siemens 2021


Zusätzliche Daten

Produkt
Artikelnummer4AM6542-5AT10-0FA0
ArtikelbeschreibungTRANSFORMATOR SITAS; PHASEN:1; PN/PN(S6)(KVA):2,5 /13,3; UPRI(V):400+/-5%; USEC(V):230; ISEC(A):10,9; F(HZ):50...60; SCHALTGR./SCHIRMW.:II0 /0; TA/ISOKL:40 /B; IP00; ANSCHLUSS:SCHRAUB-/FLACHSTECK- ANSCHLUSS; MONTAGE:SCHRAUBEN; EN 61558-2-1, -2-2, -2-4 >UL/CSA-RECOGNIZED< >STEUERTRANSFORMATOR< >TRENNTRANSFORMATOR<
ProduktfamilieTransformatoren
ProduktstatusPM300:Aktives Produkt
Preisinformationen
Preisgruppe / Stammhaus Preisgruppe4M1 / 4M1
Rohstoffzuschlagsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
Metallfaktor--3-----
Lieferinformationen
ExportkennzeichenAL : N / ECCN : N
Regellieferzeit ab Werk1 Tag(e)
Nettogewicht pro ME29,000 kg
Produktmaße (B x L x H)Nicht verfügbar
Verpackungsmaße370,00 x 380,00 x 400,00
Verpackungsmaße EinheitMM
Mengeneinheit (ME)1 Stück
Verpackungsmenge1
Zusätzliche Produktinformationen
EAN4001869902067
UPC754554960661
Statistische Warennummer85043200
Listenkennzeichen (LKZ)CC-IC10
Fabrikategruppe5872
GeschäftsbereichskennzahlR750
UrsprungslandTschechien
Einhaltung der Stoffbeschränkungen entsprechend der RoHS-RichtlinieSeit: 01.07.2006
ProduktklasseC: Kundenspezifisches Produkt kann nicht zurückgegeben werden
WEEE (2012/19/EU) RücknahmepflichtJa
REACH Art. 33 Informationspflicht nach aktueller Kandidatenliste
Aus der Lieferkette und den von uns etablierten Verfahren zur Überprüfung unserer Erzeugnisse auf besorgniserregende Stoffe liegen derzeit keine Informationen zu SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) vor.Wir gleichen unsere Erzeugnisse regelmäßig entsprechend den Erfordernissen der REACH-Verordnung mit uns vorliegenden Informationen der vorgeschalteten Anwender bezüglich der in der Kandidatenliste angegebenen Stoffe ab. Sobald uns neue Erkenntnisse vorliegen, werden unsere Informationen an Sie entsprechend aktualisiert.
Klassifizierungen
VersionKlassifizierung
eClass627-03-13-02
eClass7.127-03-13-02
eClass827-03-13-02
eClass927-03-13-02
eClass9.127-03-13-02
ETIM5EC002486
ETIM6EC002486
ETIM7EC002486
ETIM8EC002486
IDEA44168
UNSPSC1439-12-10-29
UNSPSC1539-12-10-26
