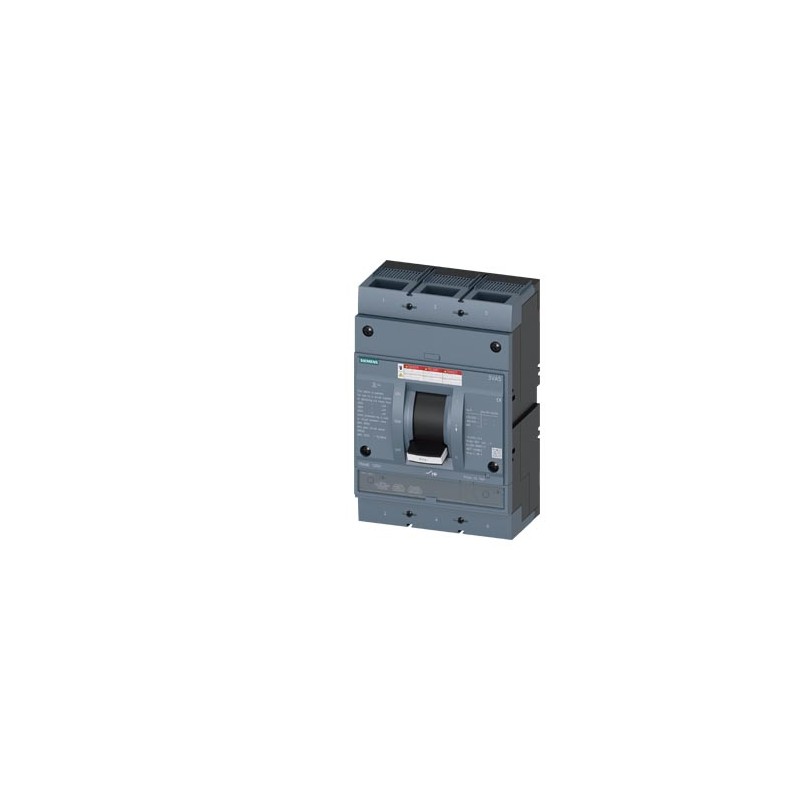

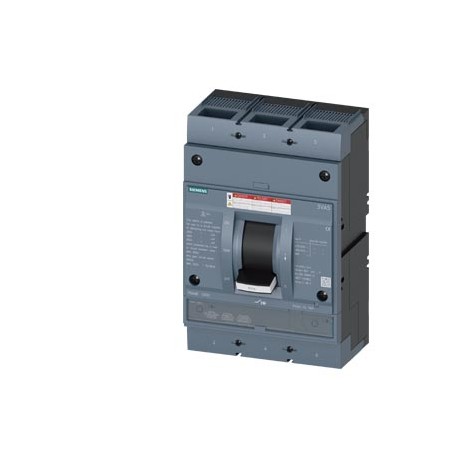

3VA5580-0BB62-0AA0 SIEMENS molded case switch 3VA5 UL Frame 800 Max. Kurzschl-Ausschaltvermögen 65kA @ 480 V.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

3VA5580-0BB62-0AA0 SIEMENS molded case switch 3VA5 UL Frame 800 Max. Kurzschl-Ausschaltvermögen 65kA @ 480 V..

3VA5580-0BB62-0AA0

SIEMENS

molded case switch 3VA5 UL Frame 800 Max. Kurzschl-Ausschaltvermögen 65kA @ 480 V 2-polig MCS110, In=800A ohne Überlastschutz Eigenschutz Ii=12 x In Schraubenflachanschluss

Formgehäuseschalter 3VA5 UL Rahmen 800 max Kurzschluss-Curr. Nennleistung 65kA x 480 V 2-polig MCS110, In-800A ohne Überlastschutz Selbstschutz Ii-12 x In Busbar-Anschluss. Hergestellt auf Bestellung ohne Möglichkeit der Rückgabe oder Stornierung.

Mehr Infos


ENERGIE DISTRIBUTION UND SCHUTZ IN LOW VOLTAGE > Kompaktleistungsschalter SENTRON 3VA

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von SIEMENS

Gesamtpreis: $3,657.18
Stückpreis: $3,657.18
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Technische Daten

molded case switch 3VA5 UL Frame 800 Max. Kurzschl-Ausschaltvermögen 65kA @ 480 V 2-polig MCS110, In=800A ohne Überlastschutz Eigenschutz Ii=12 x In Schraubenflachanschluss
Ausführung
Produkt-MarkennameSENTRON
Produkt-BezeichnungKompaktleistungsschalter
Produkt-Bezeichnung / gemäß UL-FileHMAS
Ausführung des ProduktsMolded Case Switch
Ausführung des Lastschalters / gemäß UL 489 / Heating, Air Conditioning, and Refrigeration-Leistungsschalter (HACR Typ)Ja
Ausführung des Lastschalters / gemäß UL 489 / High-Intensity-Discharge-Leistungsschalter (HID Typ)Nein
Ausführung des Lastschalters / gemäß UL 489 / Switching Duty-Leistungsschalter (SWD Typ)Nein
Ausführung des ÜberstromauslösersMCS110
Schutzfunktion des ÜberstromauslösersI
Polzahl2
Allgemeine technische Daten
Bemessungsisolationsspannung Ui800 V
Maximale Bemessungsbetriebsspannung Ue bei DC500 V
Verlustwirkleistung / bei Bemessungsstrom / im Betriebszustand / je Gerät / AC140 W
Verlustleistung / bei Bemessungsstrom / bei AC / je Phasenpol / in Betriebszustand70 W
mechanische Lebensdauer (Schaltspiele) / typisch10 000
Elektrische Lebensdauer (Schaltspiele) / bei AC-1 / bei 380/415 V 50/60 Hz5 800
Elektrische Lebensdauer (Schaltspiele) / bei AC-1 / bei 690 V 50/60 Hz4 000
elektrische Lebensdauer (Schaltspiele) / bei 480 V5 800
elektrische Lebensdauer (Schaltspiele) / bei 600 V4 000
N-pol Schutz nachrüstbarNein
Produktfunktion
● KommunikationsfunktionNein
● sonstige MessfunktionNein
Nettogewicht pro ME12.72 kg
Strom
Kennzeichnung / gemäß UL 489 / 100 % rated breakerNein
Schaltvermögen gemäß IEC 60947
Ausführung des Kurzschlussschutzesfür Schaltleistungswerte in DC-Netzen siehe Kompaktleistungsschalter 3VA Gerätehandbuch; link zu finden unter Service & Support im letzten Kapitel
Einstellbare Parameter
Erdschlussschutzfunktion G / Kennlinientype umschaltbar / I2t=ON/OFFNein
Mechanischer Aufbau
Höhe [in]12,91 in
Höhe328 mm
Breite [in]8,27 in
Breite210 mm
Tiefe [in]4,72 in
Gesamttiefe120 mm
Anschlüsse
Anordnung des elektrischen Anschlusses / für Hauptstromkreisvorderseitiger Anschluss
Ausführung des elektrischen Anschlusses / für Hauptstromkreisbeidseitiger Schraubenflachanschluss
Anschlussquerschnitt, Schraubenflachanschluss; Breite x Dicke; min.20 x 4 mm
Anschlussquerschnitt, Schraubenflachanschluss; Breite x Dicke; max.50 x 28 mm
Ausführung der Oberfläche / der Anschlüsse / auf Schalteroberseite (N, 1, 3, 5)Silber
Ausführung der Oberfläche / der Anschlüsse / auf Schalterunterseite (N, 2, 4, 6)Silber
Hilfsstromkreis
Produktbestandteil
● UnterspannungsauslöserNein
● SpannungsauslöserNein
● AusgelöstmelderNein
Anzahl der Wechsler / für Hilfskontakte0
Umgebungsbedingungen
Schutzart IP / frontseitigIP40
● Umgebungstemperatur / während Betrieb / minimal-25 °C
● Umgebungstemperatur / während Betrieb / maximal70 °C
● Lagertemperatur / minimal-40 °C
● Lagertemperatur / maximal80 °C
Approbationen Zertifikate
Betriebsmittelkennzeichen / gemäß DIN EN 81346-2Q
Eignungsnachweis / als Zulassung für Marine (keine Kriegsschiffe) / Supplement SBNein

Downloads und Handbücher

allgemeine Produktzulassung

CSA

Bestätigungen

UL

Sonstige

Sonstige

VDE

allgemeine ProduktzulassungEMV (Elektromagnetische Verträglichkeit)KonformitätserklärungMarine / Schiffbau

Sonstige

EAC

RCM

EG/EU-Konformitätsbescheinigung

UK-Konformitätserklärung

ABS (American Bureau of Shipping)

Marine / SchiffbauSonstige

DNV / Det Norske Veritas

Sonstige

Sonstige

Weitere Informationen
Information- and Downloadcenter (Kataloge, Broschüren,…)
Industry Mall (Online-Bestellsystem)
Service&Support (Handbücher, Betriebsanleitungen, Zertifikate, Kennlinien, FAQs,…)
Bilddatenbank (Produktfotos, 2D-Maßzeichnungen, 3D-Modelle, Geräteschaltpläne, …)
CAx-Online-Generator
Ausschreibungstexte (Leistungsverzeichnisse)
letzte Änderung:21.10.2021
Datum:
04.05.2022


Zusätzliche Daten

Produkt
Artikelnummer3VA5580-0BB62-0AA0
Artikelbeschreibungmolded case switch 3VA5 UL Frame 800 Max. Kurzschl-Ausschaltvermögen 65kA @ 480 V 2-polig MCS110, In=800A ohne Überlastschutz Eigenschutz Ii=12 x In Schraubenflachanschluss
ProduktfamilieKompaktleistungsschalter 3VA bis 1000 A, UL / IEC
ProduktstatusPM300:Aktives Produkt
Preisinformationen
Preisgruppe12P
Rohstoffzuschlagsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
MetallfaktorLPB-----
Lieferinformationen
ExportkennzeichenAL : N / ECCN : EAR99
Regellieferzeit ab Werk (Arbeitstage)30 Tag(e)
Nettogewicht pro ME12,720 kg
Verpackungsmaße250,00 x 360,00 x 180,00
Verpackungsmaße EinheitMM
Mengeneinheit (ME)1 Stück
Verpackungsmenge1
Zusätzliche Produktinformationen
EAN4042948868386
UPC804766978548
Statistische Warennummer85362090
Listenkennzeichen (LKZ)LV10
Fabrikategruppe5383
GeschäftsbereichskennzahlP360
UrsprungslandTschechien
Einhaltung der Stoffbeschränkungen entsprechend der RoHS-RichtlinieSeit: 09.07.2019
ProduktklasseC: Kundenspezifisches Produkt kann nicht zurückgegeben werden
WEEE (2012/19/EU) RücknahmepflichtJa
REACH Art. 33 Informationspflicht nach aktueller Kandidatenliste

Informationspflicht nach Artikel 33, REACH-Verordnung: Dieses Produkt enthält ein oder mehrere Erzeugnisse, in welchen folgender Stoff der Kandidatenliste in einer Konzentration über 0,1 Massenprozent vorhanden ist:

Blei

Auf Basis der aktuell vorliegenden Informationen gehen wir davon aus, dass diese Stoffe im Rahmen der bestimmungsgemäßen Verwendung (einschließlich der Entsorgung) des(r) Erzeugnisse(s) (siehe auch Produktdokumentation) kein Risiko darstellen.

Relevante PDF Kataloge
Klassifizierungen
VersionKlassifizierung
eClass627-37-04-09
eClass7.127-37-04-09
eClass827-37-04-09
eClass927-37-04-09
eClass9.127-37-04-09
ETIM5EC000228
ETIM6EC000228
ETIM7EC000228
ETIM8EC000228
IDEA44850
UNSPSC1539-12-16-01
