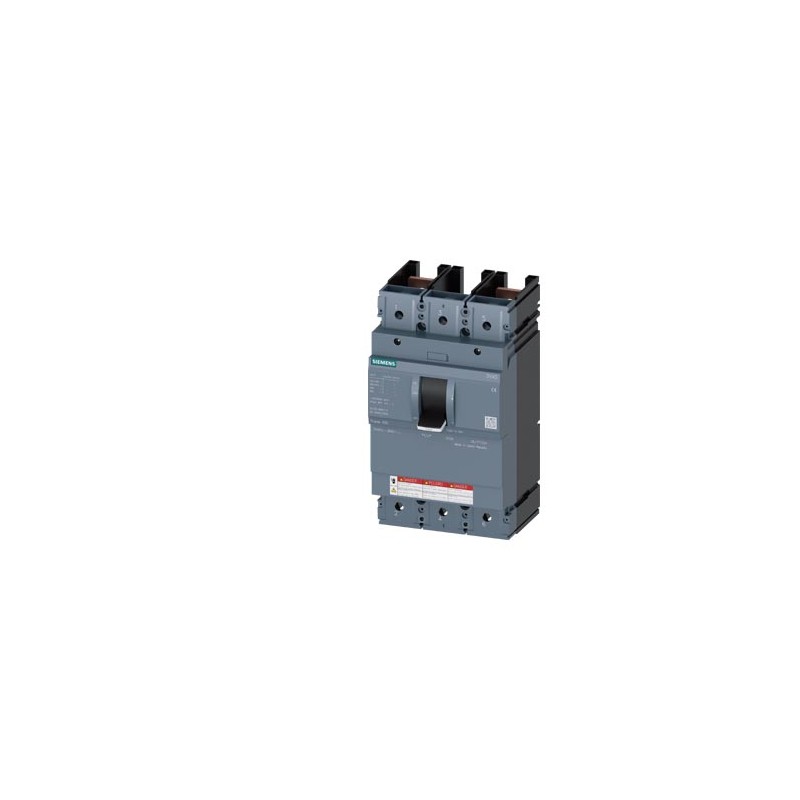

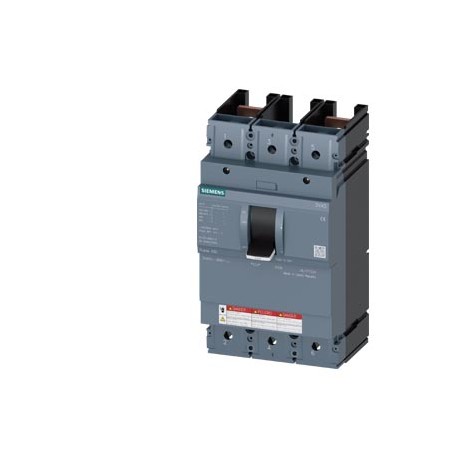

3VA5340-1BB61-0AA0 SIEMENS Molded Case Switch 3VA5 UL Frame 400 Max. KurzschlAusschaltvermögen 100kA @ 480 V.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

3VA5340-1BB61-0AA0 SIEMENS Molded Case Switch 3VA5 UL Frame 400 Max. KurzschlAusschaltvermögen 100kA @ 480 V..

3VA5340-1BB61-0AA0

SIEMENS

Molded Case Switch 3VA5 UL Frame 400 Max. KurzschlAusschaltvermögen 100kA @ 480 V 2polig, Anlagenschutz MCS110, In=400A ohne Überlastschutz Eigenschutz Ii=15 x In ohne Anschluss

3VA5 UL Formkastenschalter Größe 400 Schneidleistung max. Kurzschluss 100 kA x 480 V 2 Pole, Verteilungsschutz MCS110, In-400 A ohne Überlastschutz Eigenschutz Ii-15 x In Offline. Hergestellt auf Bestellung ohne Möglichkeit der Rückgabe oder Stornierung.

Mehr Infos


ENERGIE DISTRIBUTION UND SCHUTZ IN LOW VOLTAGE > Kompaktleistungsschalter SENTRON 3VA

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von SIEMENS

Gesamtpreis: $1,519.72
Stückpreis: $1,519.72
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Technische Daten

Molded Case Switch 3VA5 UL Frame 400 Max. KurzschlAusschaltvermögen 100kA @ 480 V 2polig, Anlagenschutz MCS110, In=400A ohne Überlastschutz Eigenschutz Ii=15 x In ohne Anschluss
Ausführung
Produkt-MarkennameSENTRON
Produkt-BezeichnungKompaktleistungsschalter
Produkt-Bezeichnung / gemäß UL-FileCJAS
Ausführung des ProduktsMolded Case Switch
Ausführung des Lastschalters / gemäß UL 489 / Heating, Air Conditioning, and Refrigeration-Leistungsschalter (HACR Typ)Ja
Ausführung des Lastschalters / gemäß UL 489 / High-Intensity-Discharge-Leistungsschalter (HID Typ)Nein
Ausführung des Lastschalters / gemäß UL 489 / Switching Duty-Leistungsschalter (SWD Typ)Nein
Ausführung des ÜberstromauslösersMCS110
Schutzfunktion des ÜberstromauslösersI
Polzahl2
Allgemeine technische Daten
Bemessungsisolationsspannung Ui800 V
Maximale Bemessungsbetriebsspannung Ue bei DC250 V
Verlustwirkleistung / bei Bemessungsstrom / im Betriebszustand / je Gerät / AC80 W
Verlustleistung / bei Bemessungsstrom / bei AC / je Phasenpol / in Betriebszustand40 W
mechanische Lebensdauer (Schaltspiele) / typisch20 000
Elektrische Lebensdauer (Schaltspiele) / bei AC-1 / bei 380/415 V 50/60 Hz6 000
Elektrische Lebensdauer (Schaltspiele) / bei AC-1 / bei 690 V 50/60 Hz3 000
elektrische Lebensdauer (Schaltspiele) / bei 480 V6 000
elektrische Lebensdauer (Schaltspiele) / bei 600 V3 000
N-pol Schutz nachrüstbarNein
Produktfunktion
● KommunikationsfunktionNein
● sonstige MessfunktionNein
Nettogewicht pro ME4.95 kg
Strom
Kennzeichnung / gemäß UL 489 / 100 % rated breakerNein
Betriebsstrom
● bei 40 °C400 A
● bei 45 °C400 A
● bei 50 °C400 A
● bei 55 °C400 A
● bei 60 °C400 A
● bei 65 °C400 A
● bei 70 °C400 A
Schaltvermögen gemäß IEC 60947
Ausführung des Kurzschlussschutzesfür Schaltleistungswerte in DC-Netzen siehe Kompaktleistungsschalter 3VA Gerätehandbuch; link zu finden unter Service & Support im letzten Kapitel
Einstellbare Parameter
Erdschlussschutzfunktion G / Kennlinientype umschaltbar / I2t=ON/OFFNein
Mechanischer Aufbau
Höhe [in]9,76 in
Höhe248 mm
Breite [in]5,43 in
Breite138 mm
Tiefe [in]4,33 in
Gesamttiefe110 mm
Anschlüsse
Anordnung des elektrischen Anschlusses / für Hauptstromkreisohne Anschluss
Ausführung des elektrischen Anschlusses / für Hauptstromkreisohne
Hilfsstromkreis
Produktbestandteil
● UnterspannungsauslöserNein
● SpannungsauslöserNein
● AusgelöstmelderNein
Anzahl der Wechsler / für Hilfskontakte0
Zubehör
Produkterweiterung / optional / MotorantriebJa
Umgebungsbedingungen
Schutzart IP / frontseitigIP40
● Umgebungstemperatur / während Betrieb / minimal-25 °C
● Umgebungstemperatur / während Betrieb / maximal70 °C
● Lagertemperatur / minimal-40 °C
● Lagertemperatur / maximal80 °C
Approbationen Zertifikate
Betriebsmittelkennzeichen / gemäß DIN EN 81346-2Q
Eignungsnachweis / als Zulassung für Marine (keine Kriegsschiffe) / Supplement SBNein

Downloads und Handbücher

allgemeine Produktzulassung

Bestätigungen

CCC

UL

Sonstige

VDE

Sonstige

allgemeine ProduktzulassungEMV (Elektromagnetische Verträglichkeit)KonformitätserklärungMarine / SchiffbauSonstige

EAC

RCM

UK-Konformitätserklärung

EG/EU-Konformitätsbescheinigung

ABS (American Bureau of Shipping)

Sonstige

Sonstige

Sonstige

Weitere Informationen
Information- and Downloadcenter (Kataloge, Broschüren,…)
Industry Mall (Online-Bestellsystem)
Service&Support (Handbücher, Betriebsanleitungen, Zertifikate, Kennlinien, FAQs,…)
Bilddatenbank (Produktfotos, 2D-Maßzeichnungen, 3D-Modelle, Geräteschaltpläne, …)
CAx-Online-Generator
Ausschreibungstexte (Leistungsverzeichnisse)
letzte Änderung:21.10.2021
Datum:
16.05.2022


Zusätzliche Daten

Produkt
Artikelnummer3VA5340-1BB61-0AA0
ArtikelbeschreibungMolded Case Switch 3VA5 UL Frame 400 Max. KurzschlAusschaltvermögen 100kA @ 480 V 2polig, Anlagenschutz MCS110, In=400A ohne Überlastschutz Eigenschutz Ii=15 x In ohne Anschluss
ProduktfamilieKompaktleistungsschalter 3VA bis 1000 A, UL / IEC
ProduktstatusPM300:Aktives Produkt
Preisinformationen
Preisgruppe12P
Rohstoffzuschlagsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
MetallfaktorLOA-----
Lieferinformationen
ExportkennzeichenAL : N / ECCN : EAR99
Regellieferzeit ab Werk (Arbeitstage)5 Tag(e)
Nettogewicht pro ME4,950 kg
Verpackungsmaße162,00 x 261,00 x 170,00
Verpackungsmaße EinheitMM
Mengeneinheit (ME)1 Stück
Verpackungsmenge1
Zusätzliche Produktinformationen
EAN4042948868485
UPC804766792991
Statistische Warennummer85362090
Listenkennzeichen (LKZ)LV10
Fabrikategruppe5385
GeschäftsbereichskennzahlP360
UrsprungslandTschechien
Einhaltung der Stoffbeschränkungen entsprechend der RoHS-RichtlinieSeit: 01.11.2018
ProduktklasseC: Kundenspezifisches Produkt kann nicht zurückgegeben werden
WEEE (2012/19/EU) RücknahmepflichtJa
REACH Art. 33 Informationspflicht nach aktueller Kandidatenliste
Aus der Lieferkette und den von uns etablierten Verfahren zur Überprüfung unserer Erzeugnisse auf besorgniserregende Stoffe liegen derzeit keine Informationen zu SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) vor.Wir gleichen unsere Erzeugnisse regelmäßig entsprechend den Erfordernissen der REACH-Verordnung mit uns vorliegenden Informationen der vorgeschalteten Anwender bezüglich der in der Kandidatenliste angegebenen Stoffe ab. Sobald uns neue Erkenntnisse vorliegen, werden unsere Informationen an Sie entsprechend aktualisiert.
Relevante PDF Kataloge
Klassifizierungen
VersionKlassifizierung
eClass627-37-04-09
eClass7.127-37-04-09
eClass827-37-04-09
eClass927-37-04-09
eClass9.127-37-04-09
ETIM5EC000228
ETIM6EC000228
ETIM7EC000228
ETIM8EC000228
IDEA44850
UNSPSC1539-12-16-01
