> SIEMENS>KONTROLLE UND SCHÜTZE>AS-Interface Schaltanlagen, SIMOCODE>3UF7103-1BA00-0 SIEMENS Stromerfassungsmodul, Einstellstrom 20...200 A, Baubreite 120 mm, Schienenanschluss
Vorheriges Produkt Nächstes Produkt

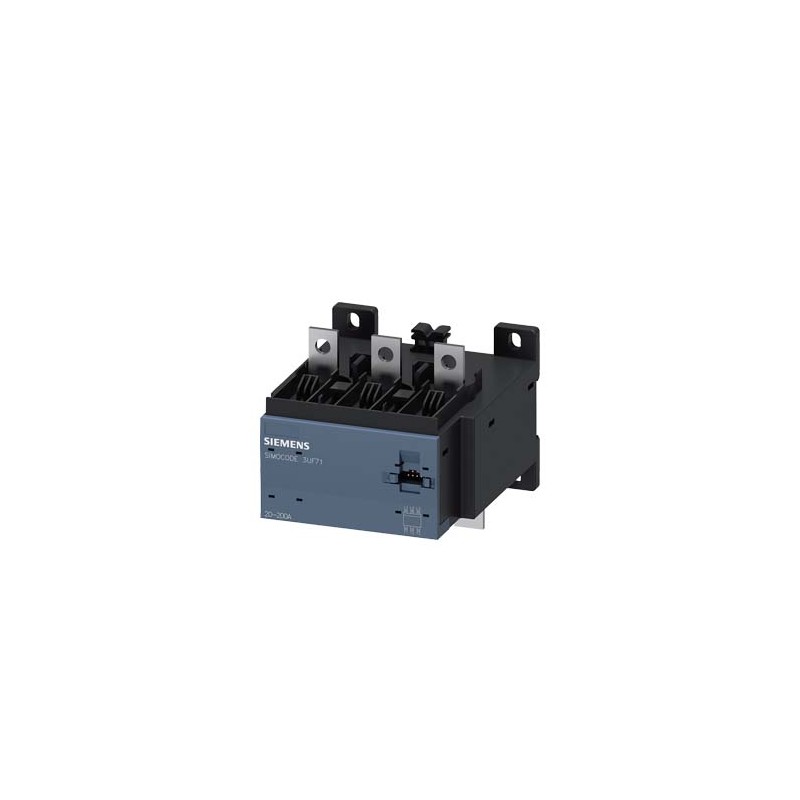

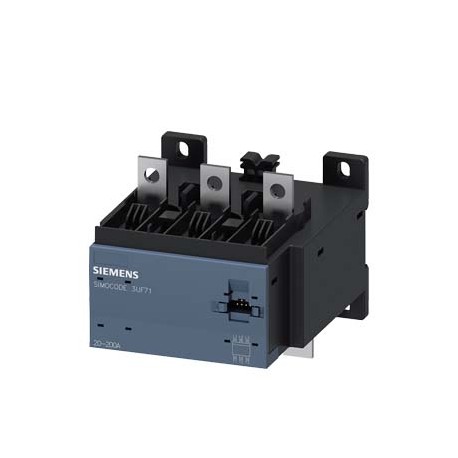

3UF7103-1BA00-0 SIEMENS Stromerfassungsmodul, Einstellstrom 20...200 A, Baubreite 120 mm, Schienenanschluss Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

3UF7103-1BA00-0 SIEMENS Stromerfassungsmodul, Einstellstrom 20...200 A, Baubreite 120 mm, Schienenanschluss

3UF7103-1BA00-0

SIEMENS

Stromerfassungsmodul, Einstellstrom 20...200 A, Baubreite 120 mm, Schienenanschluss

Mehr Infos


KONTROLLE UND SCHÜTZE > AS-Interface Schaltanlagen, SIMOCODE

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von SIEMENS

Gesamtpreis: $410.47
Stückpreis: $410.47

Menge Preis
1+$410.47
2+$405.58
3+$405.58
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Mehr Infos

▲


Technische Daten

Stromerfassungsmodul, Einstellstrom 20...200 A, Baubreite 120 mm, Schienenanschluss
Produkt-MarkennameSIRIUS
Produkt-BezeichnungStromerfassungsmodul
Allgemeine technische Daten
Produktfunktion
● StrommessungJa
● SpannungsmessungNein
● WirkleistungsmessungNein
● EnergiemessungNein
● FrequenzmessungNein
Produktbestandteil
● Eingang für ThermistoranschlussNein
aufgenommene Wirkleistung0,2 W
Isolationsspannung
● bei Verschmutzungsgrad 3 bei AC Bemessungswert690 V
● für Leitungen des Hauptstromkreises gemäß IEC 60947-1 Bemessungswert8 kV
Stoßspannungsfestigkeit Bemessungswert8 000 V
Schutzart IPIP00
Schockfestigkeit gemäß IEC 60068-2-2715g / 11 ms
Schwingfestigkeit1-6 Hz / 15 mm, 6-500 Hz / 2 g
Referenzkennzeichen gemäß IEC 81346-2:2009F
RoHS-Richtlinie (Datum)07/01/2006
Eignungsnachweis
● gemäß ATEX Produkt-Richtlinie 2014/34/EUBVS 06 ATEX F001
Ex-Gerätegruppe und Ex-Kategorie gemäß ATEX Produkt-Richtlinie 2014/34/EUII (2) G, II (2 ) D, I (M2)
Elektromagnetische Verträglichkeit
EMV-Störaussendung gemäß IEC 60947-1Klasse A
EMV-Störfestigkeit gemäß IEC 60947-1entspricht Schärfegrad 3
leitungsgebundene Störeinkopplung
● durch Burst gemäß IEC 61000-4-42 kV
● durch Leiter-Erde Surge gemäß IEC 61000-4-52 kV
● durch Leiter-Leiter Surge gemäß IEC 61000-4-51 kV
feldgebundene Störeinkopplung gemäß IEC 61000-4-310 V/m
Eingänge/ Ausgänge
Anzahl der Ausgänge als kontaktbehaftetes Schaltelement0
Schutz-/ Überwachungsfunktion
Produktfunktion
● cos phi ÜberwachungNein
● ErdschlussüberwachungNein
● SpannungserfassungNein
Produktfunktion
● StromerfassungJa
● ÜberlastschutzJa
Einbau/ Befestigung/ Abmessungen
Einbaulagebeliebig
BefestigungsartDirektanbau / Einzelaufstellung
Höhe119 mm
Breite120 mm
Tiefe145 mm
einzuhaltender Abstand
● oben30 mm
● unten30 mm
● links0 mm
● rechts0 mm
Anschlüsse/ Klemmen
Art der anschließbaren Leiterquerschnitte an den Messeingängen für Strom
● eindrähtig mit Aderendbearbeitung16 mm² ... 95 mm²
● mehrdrähtig mit Aderendbearbeitung25 mm² ... 120 mm²
● bei AWG-Leitungen6 kcmil ... 300 kcmil
Ausführung des Gewindes der Anschlussschraube an den Messeingängen für StromM8 x 25
Umgebungsbedingungen
Aufstellungshöhe bei Höhe über NN
● 1 maximal2 000 m
● 2 maximal3 000 m; max. +50 °C (keine sichere Trennung)
● 3 maximal4 000 m; max. +40 °C (keine sichere Trennung)
Umgebungstemperatur
● während Betrieb-25 ... +60 °C
● während Lagerung-40 ... +80 °C
● während Transport-40 ... +80 °C
Umweltkategorie
● während Betrieb gemäß IEC 607213K6 (keine Eisbildung, keine Betauung, relative Luftfeuchtigkeit 10 ... 95%), 3C3 (kein Salznebel), 3S2 (Sand darf nicht in die Geräte gelangen), 3M6
● während Lagerung gemäß IEC 607211K6 (keine Betauung, relative Luftfeuchtigkeit 10 ... 95%), 1C2 (kein Salznebel), 1S2 (Sand darf nicht in die Geräte gelangen), 1M4
● während Transport gemäß IEC 607212K2, 2C1, 2S1, 2M2
relative Luftfeuchte während Betrieb5 ... 95 %
Kurzschluss-Schutz
Produktfunktion Kurzschluss-SchutzNein
Potenzialtrennung
(elektrische) sichere Trennung gemäß IEC 60947-1Alle Stromkreise sicher voneinander getrennt (doppelte Kriech- und Luftstrecken), die Hinweise des Prüfberichtes Nr. A0258 "Sichere Trennung" sind zu beachten (Link siehe weitere Informationen)
Hauptstromkreis
Polzahl für Hauptstromkreis3
einstellbarer Ansprechwert Strom des stromabhängigen Überlastauslösers20 ... 200 A
Betriebsspannung
● bei AC
— bei 50 Hz Bemessungswert110 ... 690 V
— bei 60 Hz Bemessungswert110 ... 690 V
Betriebsfrequenz Bemessungswert50 ... 60 Hz
Steuerstromkreis/ Ansteuerung
SpannungsartAC
Approbationen/ Zertifikate

Downloads und Handbücher

allgemeine ProduktzulassungEMV (Elektromagnetische Verträglichkeit)

CSA

Bestätigungen

CCC

UL

EAC

RCM

ExplosionsschutzKonformitätserklärungPrüfbescheinigungen

ATEX-EG-Baumusterprüfbescheinigung

IECEx

ATEX-EG-Baumusterprüfbescheinigung

EG/EU-Konformitätsbescheinigung

Typprüfbescheinigung/Werkszeugnis

spezielle Prüfbescheinigungen

Marine / SchiffbauSonstige

ABS (American Bureau of Shipping)

LR (Lloyds Register)

RMRS / Russian Maritime Register

DNV-GL

Bestätigungen

PROFIBUS-Zertifizierung

Weitere Informationen
Information- and Downloadcenter (Kataloge, Broschüren,…)
Industry Mall (Online-Bestellsystem)
CAx-Online-Generator
Service&Support (Handbücher, Betriebsanleitungen, Zertifikate, Kennlinien, FAQs,…)
Bilddatenbank (Produktfotos, 2D-Maßzeichnungen, 3D-Modelle, Geräteschaltpläne, EPLAN Makros, …)
Prüfbericht Nr. A0258, Sichere Trennung
letzte Änderung:07.04.2022
Datum:
15.05.2022		Änderungen vorbehalten
© Copyright Siemens 2022


Zusätzliche Daten

Produkt
Artikelnummer3UF7103-1BA00-0
ArtikelbeschreibungStromerfassungsmodul, Einstellstrom 20...200 A, Baubreite 120 mm, Schienenanschluss
ProduktfamilieMotormanagement- und Steuergeräte SIMOCODE pro 3UF7
ProduktstatusPM300:Aktives Produkt
Preisinformationen
Preisgruppe42J
Rohstoffzuschlagsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
MetallfaktorL-P-----
Lieferinformationen
ExportkennzeichenAL : N / ECCN : EAR99
Regellieferzeit ab Werk (Arbeitstage)1 Tag(e)
Nettogewicht pro ME1,005 kg
Verpackungsmaße135,00 x 145,50 x 171,50
Verpackungsmaße EinheitMM
Mengeneinheit (ME)1 Stück
Verpackungsmenge1
Zusätzliche Produktinformationen
EAN4011209632455
UPC754554901817
Statistische Warennummer85364900
Listenkennzeichen (LKZ)CC-IC10
Fabrikategruppe5836
GeschäftsbereichskennzahlR711
UrsprungslandDeutschland
Einhaltung der Stoffbeschränkungen entsprechend der RoHS-RichtlinieSeit: 01.07.2006
ProduktklasseA: werkslagermäßiges Standard-Produkt kann innerhalb der Rücknahmefristen zurückgegeben werden.
WEEE (2012/19/EU) RücknahmepflichtJa
REACH Art. 33 Informationspflicht nach aktueller Kandidatenliste

Informationspflicht nach Artikel 33, REACH-Verordnung: Dieses Produkt enthält ein oder mehrere Erzeugnisse, in welchen folgender Stoff der Kandidatenliste in einer Konzentration über 0,1 Massenprozent vorhanden ist:

Bleimonoxid (Bleioxid)

Auf Basis der aktuell vorliegenden Informationen gehen wir davon aus, dass diese Stoffe im Rahmen der bestimmungsgemäßen Verwendung (einschließlich der Entsorgung) des(r) Erzeugnisse(s) (siehe auch Produktdokumentation) kein Risiko darstellen.

Relevante PDF Kataloge
Klassifizierungen
VersionKlassifizierung
eClass627-37-08-04
eClass7.127-37-08-04
eClass827-37-08-04
eClass927-37-08-04
eClass9.127-37-08-04
ETIM5EC002572
ETIM6EC002572
ETIM7EC002572
ETIM8EC002572
IDEA44776
UNSPSC1426-12-15-41
UNSPSC1539-12-15-52

ETIM-Daten

ETIM: EC002572 - Motormanagement-Gerät

Wert Einheit
Schutzart (NEMA) (EF011959) -
Anzahl der analogen Ausgänge (EF001995) -
Ausführung der Schnittstelle (EF006977) -
Anzahl der analogen Eingänge (EF001994) -
Schaltfunktion (EF000189) -
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis (EF006979) -
Bemessungsbetriebsspannung Ue bei AC 50 Hz (EF007029) ['110', '690']V
Bemessungsbetriebsspannung Ue bei AC 60 Hz (EF007030) ['110', '690']V
Bemessungsbetriebsspannung Ue bei DC (EF007031) ['-', '-']V
Bemessungsbetriebsfrequenz (EF007024) ['50.0', '60.0']Hz
Stromerfassungsmodul (EF007501) true
Spannungserfassungsmodul (EF007492) false
Art der Anschlusstechnik (EF008220) Schienenanschluss
Bemessungssteuerspeisespannung Us bei DC (EF003980) ['-', '-']V
Spannungsart zur Betätigung (EF008242) AC
Anzahl der Ausgänge, kontaktbehaftet (EF006936) 0
Anzahl der elektronischen Ausgänge (EF006929) -
Anzahl der binären Eingänge (EF003817) -
Eingang für Thermistoranschluss (EF007116) false
Eingang für Erdschlusserfassung (EF007115) -
Eingang für analoge Temperaturfühler (EF007114) -
Schutzart (IP) (EF005474) IP00
Bemessungsbetriebsstrom Ie (EF006781) -A
Bemessungssteuerspeisespannung Us bei AC 50 Hz (EF003978) -V
Bemessungssteuerspeisespannung Us bei AC 60 Hz (EF003979) -V
