3UF7011-1AB00-0 SIEMENS Grundgerät SIMOCODE pro V PN, Ethernet/PROFINET IO, PN Systemredundanz, OPC UA Serve.. Vergrößern

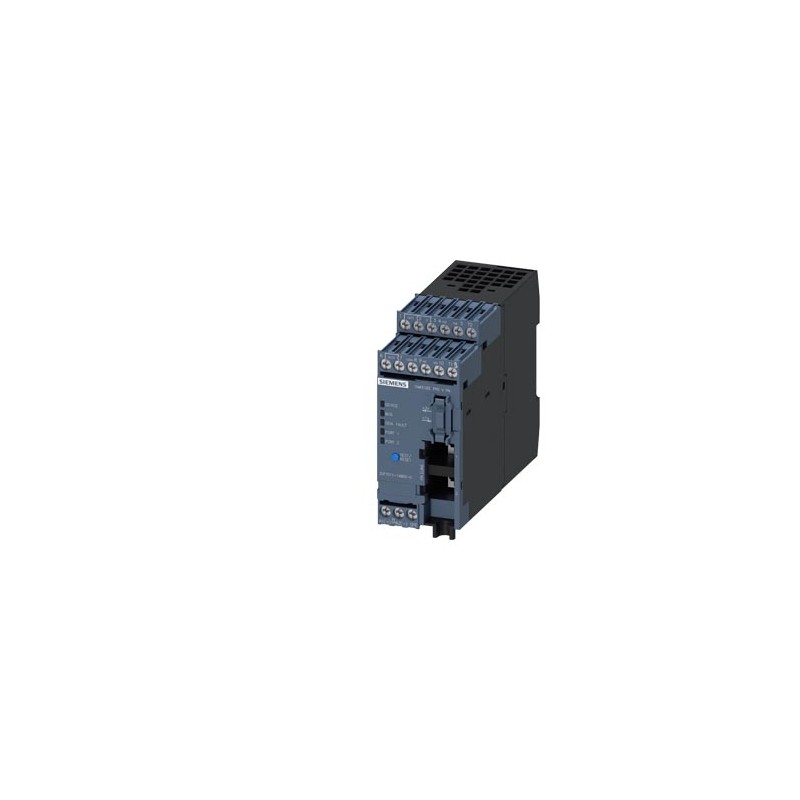

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

3UF7011-1AB00-0 SIEMENS Grundgerät SIMOCODE pro V PN, Ethernet/PROFINET IO, PN Systemredundanz, OPC UA Serve..

3UF7011-1AB00-0

SIEMENS

Grundgerät SIMOCODE pro V PN, Ethernet/PROFINET IO, PN Systemredundanz, OPC UA Server, Webserver, Übertragungsrate 100 MBit/s, 2 x Busanschluss über RJ45, 4E/3A frei parametrierbar, US: DC 24 V, Eingang für Thermistoranschluss monostabile Relais-Ausgänge, erweiterbar durch Erweiterungsmodule

Mehr Infos


Niederspannungsschaltgeräte > Motormanagement-Gerät

KONTROLLE UND SCHÜTZE > AS-Interface Schaltanlagen, SIMOCODE

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von SIEMENS

Gesamtpreis: $1,271.49
Stückpreis: $1,271.49
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Technische Daten

Grundgerät SIMOCODE pro V PN, Ethernet/PROFINET IO, PN Systemredundanz, OPC UA Server, Webserver, Übertragungsrate 100 MBit/s, 2 x Busanschluss über RJ45, 4E/3A frei parametrierbar, US: DC 24 V, Eingang für Thermistoranschluss monostabile Relais-Ausgänge, erweiterbar durch Erweiterungsmodule
Produkt-MarkennameSIRIUS
Produkt-BezeichnungMotormanagement-System
Ausführung des ProduktsGrundgerät 3
Produkttyp-BezeichnungSIMOCODE pro V PN
Allgemeine technische Daten
Produktfunktion
● Bus-KommunikationJa
● DatenerfassungsfunktionJa
● DiagnosefunktionJa
● PasswortschutzJa
● TestfunktionJa
● WartungsfunktionJa
Produktbestandteil
● Eingang für ThermistoranschlussJa
● DigitaleingangJa
● Eingang für analogen TemperatursensorNein
● Eingang für ErdschlusserkennungNein
● RelaisausgangJa
Produkterweiterung
● TemperaturüberwachungsmodulJa
● StromerfassungsmodulJa
● Strom-/SpannungserfassungsmodulJa
● fehlersicheres digitales E/A-ModulJa
● ErdschlussüberwachungsmodulJa
● Bedieneinheit mit DisplayJa
● BedieneinheitJa
● analoges E/A-ModulJa
aufgenommene Wirkleistung3,9 W
Isolationsspannung bei Verschmutzungsgrad 3 bei AC Bemessungswert300 V
Stoßspannungsfestigkeit Bemessungswert4 000 V
Schutzart IPIP20
Schockfestigkeit
● gemäß IEC 60068-2-2715g / 11 ms
● Schwingfestigkeit1-6 Hz / 15 mm, 6-500 Hz / 2 g
Schaltvermögen Strom der Schließkontakte der Relaisausgänge bei AC-15
● bei 24 V6 A
● bei 120 V6 A
● bei 230 V3 A
Schaltvermögen Strom der Schließkontakte der Relaisausgänge bei DC-13
● bei 24 V2 A
● bei 60 V0,55 A
● bei 125 V0,25 A
mechanische Lebensdauer (Schaltspiele) typisch10 000 000
elektrische Lebensdauer (Schaltspiele) typisch100 000
Überbrückungszeit bei Netzausfall0,02 s
Referenzkennzeichen gemäß IEC 81346-2:2009F
Dauerstrom der Schließkontakte der Relaisausgänge
● bei 50 °C6 A
● bei 60 °C5 A
Typ der Eingangs-KennlinieType 1 in accordance with EN 61131-2
RoHS-Richtlinie (Datum)03/01/2017
Eignungsnachweis
● IECExJa; IECEx PTB 18.0004X
● gemäß ATEX Produkt-Richtlinie 2014/34/EUBVS 06 ATEX F001, PTB 18 ATEX 5003 X
Ex-Gerätegruppe und Ex-Kategorie gemäß ATEX Produkt-Richtlinie 2014/34/EUII (2) G, II (2 ) D, I (M2) / I (1G/M2), II (1/2) G, II (1G/2D)
Elektromagnetische Verträglichkeit
EMV-Störaussendung gemäß IEC 60947-1Klasse A
EMV-Störfestigkeit gemäß IEC 60947-1entspricht Schärfegrad 3
leitungsgebundene Störeinkopplung
● durch Burst gemäß IEC 61000-4-42 kV (power ports) / 1 kV (signal ports)
● durch Leiter-Erde Surge gemäß IEC 61000-4-52 kV
● durch Leiter-Leiter Surge gemäß IEC 61000-4-51 kV
● durch Hochfrequenzeinstrahlung gemäß IEC 61000-4-610 V
feldgebundene Störeinkopplung gemäß IEC 61000-4-310 V/m
elektrostatische Entladung gemäß IEC 61000-4-26 kV Kontaktentladung / 8 kV Luftentladung
leitungsgebundene HF-Störaussendung gemäß CISPR11entspricht Schärfegrad A
feldgebundene HF-Störaussendung gemäß CISPR11entspricht Schärfegrad A
Eingänge/ Ausgänge
Produktfunktion
● Eingänge parametrierbarJa
● Ausgänge parametrierbarJa
Anzahl der Eingänge4
● für Thermistoranschluss1
Anzahl der Digitaleingänge mit gemeinsamem Bezugspotenzial4
Ausführung der Digitaleingänge Typ 1 nach IEC 61131Ja
Eingangsspannung am Digitaleingang bei DC Bemessungswert24 V
Anzahl der Ausgänge3
Anzahl der Halbleiterausgänge0
Anzahl der Ausgänge als kontaktbehaftetes Schaltelement3
Schaltverhaltenmonostabil
Ausführung der Relaisausgängemonostabil
Leitungslänge für digitale Signale maximal300 m
Leitungslänge für Thermistoranschluss
● bei Leiterquerschnitt = 0.5 mm² maximal50 m
● bei Leiterquerschnitt = 1.5 mm² maximal150 m
● bei Leiterquerschnitt = 2.5 mm² maximal250 m
Schutz-/ Überwachungsfunktion
Produktfunktion
● AsymmetrieerkennungJa
● BlockierstromauswertungJa
● cos phi ÜberwachungJa
● ErdschlusserkennungJa
● PhasenausfallerkennungJa
● PhasenfolgeerkennungJa
● SpannungserfassungJa
● StartzahlüberwachungJa
● ÜberspannungserkennungJa
● Überstromerkennung 1 PhaseJa
● UnterspannungserkennungJa
● Unterstromerkennung 1 PhaseJa
● WirkleistungsüberwachungJa
Produktfunktion
● StromerfassungJa
● ÜberlastschutzJa
● Thermistormotorschutz-AuswertungJa
Summenkaltwiderstand der Fühler in Reihe maximal1,5 kΩ
Ansprechwert Thermistorwiderstand3 400 ... 3 800 Ω
● der Kurzschlussüberwachung9 Ω
Rückfallwert Thermistorwiderstand1 500 ... 1 650 Ω
Motorsteuerfunktionen
Produktfunktion
● Überlastrelais parametrierbarJa
● Leistungsschalter-AnsteuerungJa
● DirektstartenJa
● WendestartenJa
● Stern-Dreieck-SchaltungJa
● Stern-/Dreieck-WendeschaltungJa
● Dahlander-SchaltungJa
● Dahlander-WendeschaltungJa
● Polumschalter-SchaltungJa
● Polumschalter-WendeschaltungJa
● SchieberansteuerungJa
● VentilansteuerungJa
Kommunikation/ Protokoll
● Protokoll wird unterstützt PROFIBUS DP-ProtokollNein
● Protokoll wird unterstützt PROFINET IO-ProtokollJa
● Protokoll wird unterstützt PROFIsafe-ProtokollJa
● Protokoll wird unterstützt Modbus RTUNein
● Protokoll wird unterstützt EtherNet/IPNein
● Protokoll wird unterstützt OPC UA ServerJa
● Protokoll wird unterstützt LLDPJa
● Protokoll wird unterstützt Address Resolution Protocol (ARP)Ja
● Protokoll wird unterstützt SNMPJa
● Protokoll wird unterstützt HTTPSJa
● Protokoll wird unterstützt NTPJa
● Protokoll wird unterstützt Media Redundancy Protocol (MRP)Ja
● Produktfunktion wird unterstützt Device Level Ring (DLR)Nein
Anzahl der Schnittstellen
● gemäß PROFINET2
● gemäß PROFIBUS0
● gemäß EtherNet/IP0
Produktfunktion
● WebserverJa
● Shared DeviceJa
● an der Ethernet-Schnittstelle AutocrossoverJa
● an der Ethernet-Schnittstelle AutonegotiationJa
● an der Ethernet-Schnittstelle AutosensingJa
● Media Redundancy Protocol for Planned Duplication (MRPD)Ja
● wird unterstützt PROFINET SystemredundanzJa; S2 in Verbindung mit SIMATIC PCS 7 CPU 410-5H
● unterstützt PROFIenergy MesswerteJa
● unterstützt PROFIenergy AusschaltenJa
Übertragungsrate maximal100 Mbit/s
PROFINET KonformitätsklasseB
Identification & Maintenance Funktion
● I&M0 - Gerätespezifische InformationenJa
● I&M1 - Anlagenkennzeichen/OrtskennzeichenJa
● I&M2 - InstallationsdatumJa
● I&M3 - KommentarJa
Ausführung des elektrischen Anschlusses der Kommunikationsschnittstelle2 x RJ45
Einbau/ Befestigung/ Abmessungen
Einbaulagebeliebig
BefestigungsartSchraub- und Schnappbefestigung
Höhe111 mm
Breite45 mm
Tiefe124 mm
einzuhaltender Abstand
● oben40 mm
● unten40 mm
● links0 mm
● rechts0 mm
Anschlüsse/ Klemmen
Produktbestandteil abnehmbare Klemme für Hilfs- und SteuerstromkreisJa
Art der anschließbaren Leiterquerschnitte
● eindrähtig1x (0,5 ... 4,0 mm²), 2x (0,5 ... 2,5 mm²)
● feindrähtig mit Aderendbearbeitung1x (0,5 ... 2,5 mm²), 2x (0,5 ... 1,5 mm²)
● bei AWG-Leitungen eindrähtig1x (20 ... 12), 2x (20 ... 14)
● bei AWG-Leitungen mehrdrähtig1x (20 ... 14), 2x (20 ... 16)
Anzugsdrehmoment bei Schraubanschluss0,8 ... 1,2 N·m
Anzugsdrehmoment [lbf·in] bei Schraubanschluss7 ... 10,3 lbf·in
Umgebungsbedingungen
Aufstellungshöhe bei Höhe über NN
● 1 maximal2 000 m
● 2 maximal3 000 m; max. +50 °C (keine sichere Trennung)
● 3 maximal4 000 m; max. +40 °C (keine sichere Trennung)
Umgebungstemperatur
● während Betrieb-25 ... +60 °C
● während Lagerung-40 ... +80 °C
● während Transport-40 ... +80 °C
Umweltkategorie
● während Betrieb gemäß IEC 607213K6 (keine Eisbildung, keine Betauung, relative Luftfeuchtigkeit 10 ... 95%), 3C3 (kein Salznebel), 3S2 (Sand darf nicht in die Geräte gelangen), 3M6
● während Lagerung gemäß IEC 607211K6 (keine Betauung, relative Luftfeuchtigkeit 10 ... 95%), 1C2 (kein Salznebel), 1S2 (Sand darf nicht in die Geräte gelangen), 1M4
● während Transport gemäß IEC 607212K2, 2C1, 2S1, 2M2
relative Luftfeuchte
● während Betrieb5 ... 95 %
Kontaktbelastbarkeit der Hilfskontakte gemäß ULB300 / R300
Kurzschluss-Schutz
Ausführung des Kurzschlussschutzes je AusgangSicherungseinsätze: gG 6A, flink 10A (IEC 60947-5-1), Leitungsschutzschalter C-Char: 1,6A (IEC 60947-5-1) oder 6A (I_K < 500A)
Sicherheitsrelevante Kenngrößen
Berührungsschutz gegen elektrischen Schlagfingersicher
Potenzialtrennung
(elektrische) sichere Trennung gemäß IEC 60947-1Alle Stromkreise sicher voneinander getrennt (doppelte Kriech- und Luftstrecken), die Hinweise des Prüfberichtes Nr. A0258 "Sichere Trennung" sind zu beachten (Link siehe weitere Informationen)
Steuerstromkreis/ Ansteuerung
Produktfunktion SanftstarteransteuerungJa
Spannungsart der SteuerspeisespannungDC
Steuerspeisespannung bei DC
● Bemessungswert24 V
Steuerspeisespannung 1 bei DC Bemessungswert24 V
Arbeitsbereichsfaktor Steuerspeisespannung Bemessungswert bei DC
● Anfangswert0,85
● Endwert1,2
Einschaltstromspitze
● bei 24 V17 A
Dauer der Einschaltstromspitze
● bei 24 V1,1 ms
Approbationen/ Zertifikate

Downloads und Handbücher

allgemeine ProduktzulassungEMV (Elektromagnetische Verträglichkeit)

CSA

CCC

Bestätigungen

UL

EAC

RCM

ExplosionsschutzKonformitätserklärungPrüfbescheinigungen

ATEX-EG-Baumusterprüfbescheinigung

IECEx

ATEX-EG-Baumusterprüfbescheinigung

IECEx

EG/EU-Konformitätsbescheinigung

spezielle Prüfbescheinigungen

PrüfbescheinigungenMarine / Schiffbau

Typprüfbescheinigung/Werkszeugnis

spezielle Prüfbescheinigungen

ABS (American Bureau of Shipping)

LR (Lloyds Register)

RMRS / Russian Maritime Register

DNV-GL

Sonstige

Bestätigungen

PROFIBUS-Zertifizierung

Weitere Informationen
Information- and Downloadcenter (Kataloge, Broschüren,…)
Industry Mall (Online-Bestellsystem)
CAx-Online-Generator
Service&Support (Handbücher, Betriebsanleitungen, Zertifikate, Kennlinien, FAQs,…)
Bilddatenbank (Produktfotos, 2D-Maßzeichnungen, 3D-Modelle, Geräteschaltpläne, EPLAN Makros, …)
Prüfbericht Nr. A0258, Sichere Trennung
letzte Änderung:08.04.2022
Datum:
10.05.2022		Änderungen vorbehalten
© Copyright Siemens 2022


Zusätzliche Daten

Produkt
Artikelnummer3UF7011-1AB00-0
ArtikelbeschreibungGrundgerät SIMOCODE pro V PN, Ethernet/PROFINET IO, PN Systemredundanz, OPC UA Server, Webserver, Übertragungsrate 100 MBit/s, 2 x Busanschluss über RJ45, 4E/3A frei parametrierbar, US: DC 24 V, Eingang für Thermistoranschluss monostabile Relais-Ausgänge, erweiterbar durch Erweiterungsmodule
ProduktfamilieMotormanagement- und Steuergeräte SIMOCODE pro 3UF7
ProduktstatusPM300:Aktives Produkt
Preisinformationen
Preisgruppe42J
Rohstoffzuschlagsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
Metallfaktorsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
Lieferinformationen
ExportkennzeichenAL : N / ECCN : EAR99
Regellieferzeit ab Werk (Arbeitstage)1 Tag(e)
Nettogewicht pro ME0,334 kg
Verpackungsmaße52,50 x 133,00 x 133,00
Verpackungsmaße EinheitMM
Mengeneinheit (ME)1 Stück
Verpackungsmenge1
Zusätzliche Produktinformationen
EAN4011209902640
UPC887621004170
Statistische Warennummer85371098
Listenkennzeichen (LKZ)CC-IC10
Fabrikategruppe5836
GeschäftsbereichskennzahlR711
UrsprungslandDeutschland
Einhaltung der Stoffbeschränkungen entsprechend der RoHS-RichtlinieSeit: 01.03.2017
ProduktklasseA: werkslagermäßiges Standard-Produkt kann innerhalb der Rücknahmefristen zurückgegeben werden.
WEEE (2012/19/EU) RücknahmepflichtJa
REACH Art. 33 Informationspflicht nach aktueller Kandidatenliste

Informationspflicht nach Artikel 33, REACH-Verordnung: Dieses Produkt enthält ein oder mehrere Erzeugnisse, in welchen folgender Stoff der Kandidatenliste in einer Konzentration über 0,1 Massenprozent vorhanden ist:

Bleititanzirkonoxid

Auf Basis der aktuell vorliegenden Informationen gehen wir davon aus, dass diese Stoffe im Rahmen der bestimmungsgemäßen Verwendung (einschließlich der Entsorgung) des(r) Erzeugnisse(s) (siehe auch Produktdokumentation) kein Risiko darstellen.

Informationspflicht nach Artikel 33, REACH-Verordnung: Dieses Produkt enthält ein oder mehrere Erzeugnisse, in welchen folgender Stoff der Kandidatenliste in einer Konzentration über 0,1 Massenprozent vorhanden ist:

Blei

Auf Basis der aktuell vorliegenden Informationen gehen wir davon aus, dass diese Stoffe im Rahmen der bestimmungsgemäßen Verwendung (einschließlich der Entsorgung) des(r) Erzeugnisse(s) (siehe auch Produktdokumentation) kein Risiko darstellen.

Informationspflicht nach Artikel 33, REACH-Verordnung: Dieses Produkt enthält ein oder mehrere Erzeugnisse, in welchen folgender Stoff der Kandidatenliste in einer Konzentration über 0,1 Massenprozent vorhanden ist:

Bleimonoxid (Bleioxid)

Auf Basis der aktuell vorliegenden Informationen gehen wir davon aus, dass diese Stoffe im Rahmen der bestimmungsgemäßen Verwendung (einschließlich der Entsorgung) des(r) Erzeugnisse(s) (siehe auch Produktdokumentation) kein Risiko darstellen.

Relevante PDF Kataloge
Klassifizierungen
VersionKlassifizierung
eClass627-37-08-04
eClass7.127-37-08-04
eClass827-37-08-04
eClass927-37-08-04
eClass9.127-37-08-04
ETIM5EC002572
ETIM6EC002572
ETIM7EC002572
ETIM8EC002572
IDEA44776
UNSPSC1432-15-17-05
UNSPSC1539-12-15-52

ETIM-Daten

ETIM: EC002572 - Motormanagement-Gerät

Wert Einheit
Eingang für analoge Temperaturfühler (EF007114) -
Anzahl der analogen Eingänge (EF001994) -
Anzahl der analogen Ausgänge (EF001995) -
Schutzart (NEMA) (EF011959) -
Bemessungsbetriebsspannung Ue bei AC 50 Hz (EF007029) ['-', '-']V
Bemessungsbetriebsspannung Ue bei AC 60 Hz (EF007030) ['-', '-']V
Bemessungsbetriebsspannung Ue bei DC (EF007031) ['-', '-']V
Stromerfassungsmodul (EF007501) true
Spannungserfassungsmodul (EF007492) true
Art der Anschlusstechnik (EF008220) ohne
Bemessungssteuerspeisespannung Us bei DC (EF003980) ['-', '-']V
Spannungsart zur Betätigung (EF008242) DC
Anzahl der Ausgänge, kontaktbehaftet (EF006936) 3
Anzahl der elektronischen Ausgänge (EF006929) 0
Anzahl der binären Eingänge (EF003817) 4
Eingang für Thermistoranschluss (EF007116) true
Eingang für Erdschlusserfassung (EF007115) false
Schaltfunktion (EF000189) monostabil
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis (EF006979) Schraubanschluss
Ausführung der Schnittstelle (EF006977) -
Schutzart (IP) (EF005474) IP20
Bemessungsbetriebsfrequenz (EF007024) -Hz
Bemessungsbetriebsstrom Ie (EF006781) -A
Bemessungssteuerspeisespannung Us bei AC 50 Hz (EF003978) -V
Bemessungssteuerspeisespannung Us bei AC 60 Hz (EF003979) -V



Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
3UF7011-1AB00-0 3UF7011-1AB00-0 DE_3UF7011-1AB00-0.pdf 481 Kbytes 3UF7011-1AB00-0 3UF7011-1AB00-0 DE_3UF7011-1AB00-0.pdf

Bewertungen (0) ▲

Es gibt keine Produktbewertungenvor.

Bewertung abgeben
Bewertung abgeben
Formular verstecken
Wertung:
Name:
E-Mail :
Betreff:
Text:
Haben Sie dieses Produkt empfehlen zu kaufen?
  Captcha
  Bewertung abgeben

Aktuelle Bewertungen unserer Kunden

Alle Bewertungen wir von den Einzelteilen erhalten wir anbieten, sind real und verifiziert. Eine kleine Geste, aber sehr wertvoll. Also danke für die Minute, die Sie in, dass Sie uns Ihre Meinung und Bewertung von Produkten ausgeben, weil es mir hilft, weiter zu verbessern und noch mehr Servicequalität zu bieten.
