> SIEMENS>KONTROLLE UND SCHÜTZE>Hilfsschütze>3TH4355-5KB4 SIEMENS Hilfsschütz, 2-etagig, DC 24V, Baugr. 0, 5S+5Ö, Varistor integriert
Vorheriges Produkt Nächstes Produkt

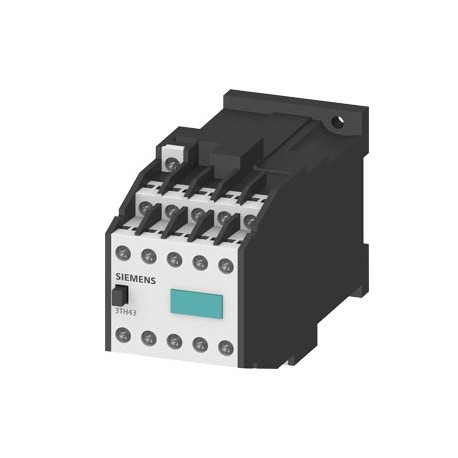

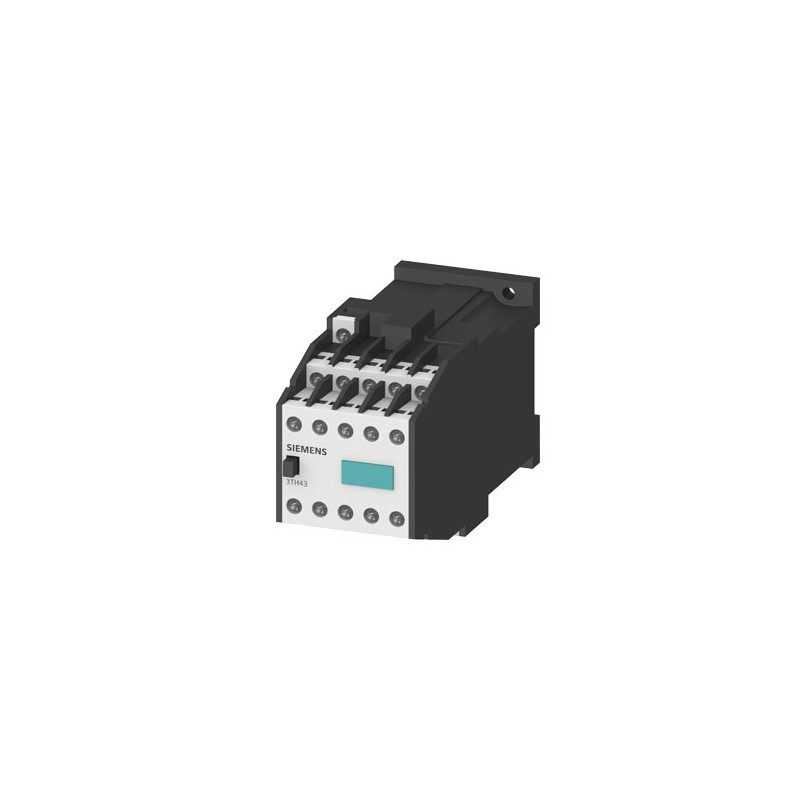

3TH4355-5KB4 SIEMENS Hilfsschütz, 2-etagig, DC 24V, Baugr. 0, 5S+5Ö, Varistor integriert Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

3TH4355-5KB4 SIEMENS Hilfsschütz, 2-etagig, DC 24V, Baugr. 0, 5S+5Ö, Varistor integriert

3TH4355-5KB4

SIEMENS

Hilfsschütz, 2-etagig, DC 24V, Baugr. 0, 5S+5Ö, Varistor integriert

Mehr Infos


KONTROLLE UND SCHÜTZE > Hilfsschütze

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von SIEMENS

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


ETIM: EC000196 - Hilfsschütz, Relais

Wert Einheit
Schnittstelle (EF000594) -
Mit LED-Anzeige (EF005950) -
Montageart (EF000003) -
Handbedienung möglich (EF005881) -
Bemessungssteuerspeisespannung Us bei DC (EF003980) ['-', '24']V
Spannungsart zur Betätigung (EF008242) DC
Bemessungsbetriebsstrom Ie, 400 V (EF001378) 6A
Anschlussart Hilfsstromkreis (EF006820) Schraubanschluss
Anzahl der Hilfskontakte als Öffner (EF001377) 5
Anzahl der Hilfskontakte als Schließer (EF001376) 5
Anzahl der Hilfskontakte als Öffner, verzögert schaltend (EF007281) 0
Anzahl der Hilfskontakte als Schließer, voreilend (EF007282) 0
Anzahl der Hilfskontakte als Wechsler (EF003531) 0
Bemessungssteuerspeisespannung Us bei AC 50 Hz (EF003978) -V
Bemessungssteuerspeisespannung Us bei AC 60 Hz (EF003979) -V


Hilfsschütz, 2-etagig, DC 24V, Baugr. 0, 5S+5Ö, Varistor integriert
Produkt-BezeichnungHilfsschütz
Produkttyp-Bezeichnung3TH4
Baugröße des Schützes0
Schutzart IP frontseitigIP20
Referenzkennzeichen gemäß IEC 81346-2:2009K
Umgebungstemperatur
● während Betrieb-25 ... +55 °C
Spannungsart der SteuerspeisespannungDC
Steuerspeisespannung bei DC
● Bemessungswert24 V
Ausführung des Überspannungsbegrenzersmit Varistor
Anzahl der Öffner für Hilfskontakte5
● verzögert schaltend0
● nacheilend schaltend0
● überschneidend schaltend0
Anzahl der Schließer für Hilfskontakte5
● verzögert schaltend0
● voreilend schaltend0
● überschneidend schaltend0
Anzahl der Wechsler für Hilfskontakte0
Kennzahl und Kennbuchstabe für Schaltglieder55 E
Betriebsstrom bei AC-15
● bei 230 V Bemessungswert10 A
● bei 400 V Bemessungswert6 A
BefestigungsartSchraub- und Schnappbefestigung auf Hutschiene 35 mm nach DIN EN 50022
Höhe78 mm
Breite55 mm
Tiefe135 mm
Ausführung des elektrischen Anschlusses für Hilfs- und SteuerstromkreisSchraubanschluss
B10-Wert bei hoher Anforderungsrate gemäß SN 319201 000 000; bei 0,3 x Ie
T1-Wert für Proof-Test Intervall oder Gebrauchsdauer gemäß IEC 6150820 y
Berührungsschutz gegen elektrischen Schlagfingersicher
Weitere Informationen
Information- and Downloadcenter (Kataloge, Broschüren,…)
Industry Mall (Online-Bestellsystem)
CAx-Online-Generator
Service&Support (Handbücher, Betriebsanleitungen, Zertifikate, Kennlinien, FAQs,…)
Bilddatenbank (Produktfotos, 2D-Maßzeichnungen, 3D-Modelle, Geräteschaltpläne, EPLAN Makros, …)
Kennlinien: Auslöseverhalten, I²t, Durchlassstrom
Weitere Kennlinien (z. B. Elektrische Lebensdauer, Schalthäufigkeit)
letzte Änderung:25.08.2020


Produkt
Artikelnummer3TH4355-5KB4
ArtikelbeschreibungHilfsschütz, 2-etagig, DC 24V, Baugr. 0, 5S+5Ö, Varistor integriert
ProduktfamilieHilfsschütze 3TH4, 8- und 10-polig
ProduktstatusPM300:Aktives Produkt
Preisinformationen
Preisgruppe / Stammhaus Preisgruppe41A / 41A
Rohstoffzuschlagsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
MetallfaktorLBP-----
Lieferinformationen
ExportkennzeichenAL : N / ECCN : N
Regellieferzeit ab Werk50 Tag(e)
Nettogewicht pro ME0,726 kg
Produktmaße (B x L x H)Nicht verfügbar
Verpackungsmaße58,00 x 82,00 x 153,00
Verpackungsmaße EinheitMM
Mengeneinheit (ME)1 Stück
Verpackungsmenge1
Zusätzliche Produktinformationen
EAN4011209223189
UPC040892967500
Statistische Warennummer85364900
Listenkennzeichen (LKZ)NSE
Fabrikategruppe5801
GeschäftsbereichskennzahlR711
UrsprungslandTürkei
Einhaltung der Stoffbeschränkungen entsprechend der RoHS-RichtlinieSeit: 01.03.2017
ProduktklasseA: werkslagermäßiges Standard-Produkt kann innerhalb der Rücknahmefristen zurückgegeben werden.
WEEE (2012/19/EU) RücknahmepflichtJa
REACH Art. 33 Informationspflicht nach aktueller Kandidatenliste
Aus der Lieferkette und den von uns etablierten Verfahren zur Überprüfung unserer Erzeugnisse auf besorgniserregende Stoffe liegen derzeit keine Informationen zu SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) vor.Wir gleichen unsere Erzeugnisse regelmäßig entsprechend den Erfordernissen der REACH-Verordnung mit uns vorliegenden Informationen der vorgeschalteten Anwender bezüglich der in der Kandidatenliste angegebenen Stoffe ab. Sobald uns neue Erkenntnisse vorliegen, werden unsere Informationen an Sie entsprechend aktualisiert.
Klassifizierungen
VersionKlassifizierung
eClass627-37-10-01
eClass7.127-37-10-01
eClass827-37-10-01
eClass927-37-10-01
eClass9.127-37-10-01
ETIM4EC000196
ETIM5EC000196
ETIM6EC000196
ETIM7EC000196
IDEA44755
UNSPSC1439-12-23-31
UNSPSC1539-12-15-29
