> SIEMENS>KONTROLLE UND SCHÜTZE>Hilfsschütze>3TH4244-6BB4 SIEMENS Hilfsschütz, 44E, DIN EN 50011, 4 NO + 4 NC, Schraubanschluss Varistor eingebaut DC-Bet..
ANUNCIAR
Vorheriges Produkt Nächstes Produkt

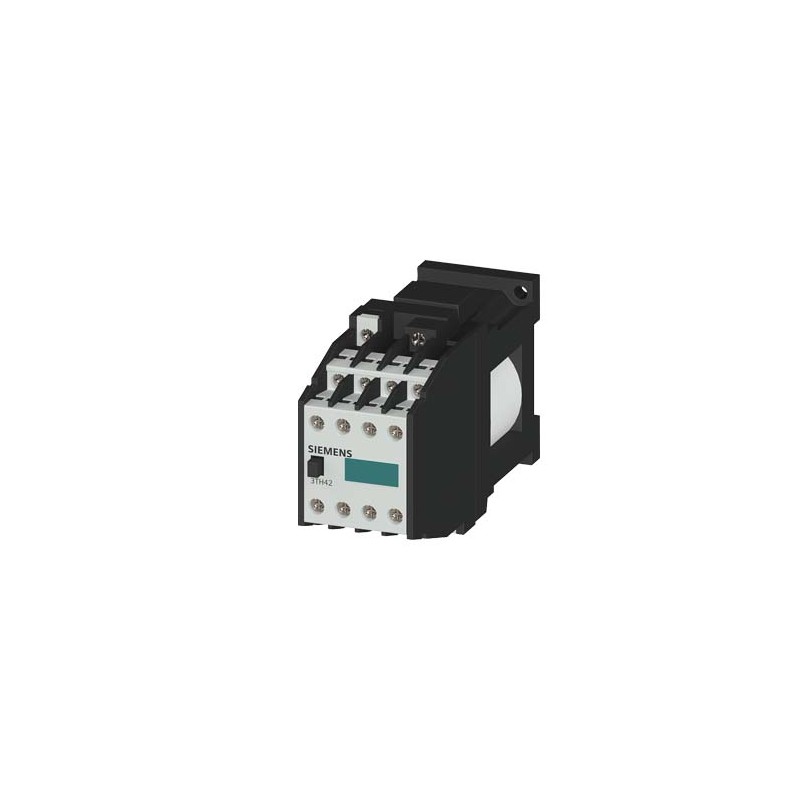

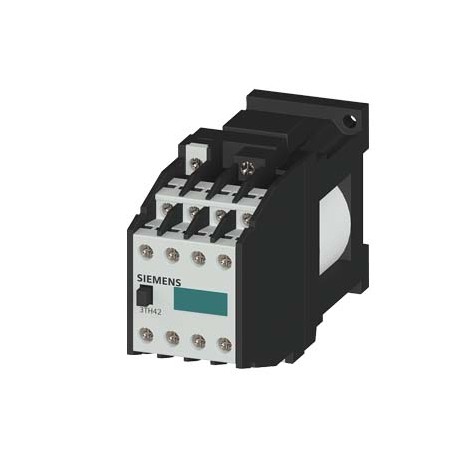

3TH4244-6BB4 SIEMENS Hilfsschütz, 44E, DIN EN 50011, 4 NO + 4 NC, Schraubanschluss Varistor eingebaut DC-Bet.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

3TH4244-6BB4 SIEMENS Hilfsschütz, 44E, DIN EN 50011, 4 NO + 4 NC, Schraubanschluss Varistor eingebaut DC-Bet..

3TH4244-6BB4

SIEMENS

Hilfsschütz, 44E, DIN EN 50011, 4 NO + 4 NC, Schraubanschluss Varistor eingebaut DC-Betätigung DC 24 V

SIRIUS Hilfsschütz IL.44E DIN EN 50 011 4NA+4NC, integrierter Varistor-Schraubanschluss DC 24V ANTRIEB.

Mehr Infos


KONTROLLE UND SCHÜTZE > Hilfsschütze

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von SIEMENS

Gesamtpreis: $177.80
Stückpreis: $177.80
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Technische Daten

Hilfsschütz, 44E, DIN EN 50011, 4 NO + 4 NC, Schraubanschluss Varistor eingebaut DC-Betätigung DC 24 V
Produkt-BezeichnungHilfsschütz
Produkttyp-Bezeichnung3TH4
Baugröße des Schützes0
Referenzkennzeichen gemäß IEC 81346-2:2009K
RoHS-Richtlinie (Datum)03/01/2017
Umgebungstemperatur während Betrieb-25 ... +55 °C
Spannungsart der SteuerspeisespannungDC
Steuerspeisespannung bei DC
● Bemessungswert24 V
Anzahl der Öffner für Hilfskontakte4
● verzögert schaltend0
● nacheilend schaltend0
● überschneidend schaltend0
Anzahl der Schließer für Hilfskontakte4
● verzögert schaltend0
● voreilend schaltend0
● überschneidend schaltend0
Anzahl der Wechsler für Hilfskontakte0
Kennzahl und Kennbuchstabe für Schaltglieder44 E
Betriebsstrom bei AC-15
● bei 230 V Bemessungswert10 A
● bei 400 V Bemessungswert6 A
BefestigungsartSchraub- und Schnappbefestigung auf Hutschiene 35 mm nach DIN EN 50022
Höhe78 mm
Breite45 mm
Tiefe135 mm
Ausführung des elektrischen Anschlusses für Hilfs- und SteuerstromkreisSchraubanschluss
Sicherheitsrelevante Kenngrößen
B10-Wert bei hoher Anforderungsrate gemäß SN 319201 000 000; bei 0,3 x Ie

Downloads und Handbücher

Schutzart IP frontseitig gemäß IEC 60529IP00
Weitere Informationen
Information- and Downloadcenter (Kataloge, Broschüren,…)
Industry Mall (Online-Bestellsystem)
CAx-Online-Generator
Service&Support (Handbücher, Betriebsanleitungen, Zertifikate, Kennlinien, FAQs,…)
Bilddatenbank (Produktfotos, 2D-Maßzeichnungen, 3D-Modelle, Geräteschaltpläne, EPLAN Makros, …)
Kennlinien: Auslöseverhalten, I²t, Durchlassstrom
Weitere Kennlinien (z. B. Elektrische Lebensdauer, Schalthäufigkeit)
letzte Änderung:23.12.2020
Datum:
15.05.2022		Änderungen vorbehalten
© Copyright Siemens 2022


Zusätzliche Daten

Produkt
Artikelnummer3TH4244-6BB4
ArtikelbeschreibungHilfsschütz, 44E, DIN EN 50011, 4 NO + 4 NC, Schraubanschluss Varistor eingebaut DC-Betätigung DC 24 V
ProduktfamilieHilfsschütze 3TH4, 8- und 10-polig
ProduktstatusPM300:Aktives Produkt
Preisinformationen
Preisgruppe41A
Rohstoffzuschlagsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
MetallfaktorLBP-----
Lieferinformationen
ExportkennzeichenAL : N / ECCN : N
Regellieferzeit ab Werk (Arbeitstage)5 Tag(e)
Nettogewicht pro ME0,684 kg
Verpackungsmaße48,00 x 82,00 x 153,00
Verpackungsmaße EinheitMM
Mengeneinheit (ME)1 Stück
Verpackungsmenge1
Zusätzliche Produktinformationen
EAN4011209048096
UPC754554267005
Statistische Warennummer85364900
Listenkennzeichen (LKZ)CC-IC10
Fabrikategruppe5801
GeschäftsbereichskennzahlR711
UrsprungslandTürkei
Einhaltung der Stoffbeschränkungen entsprechend der RoHS-RichtlinieSeit: 01.03.2017
ProduktklasseA: werkslagermäßiges Standard-Produkt kann innerhalb der Rücknahmefristen zurückgegeben werden.
WEEE (2012/19/EU) RücknahmepflichtJa
REACH Art. 33 Informationspflicht nach aktueller Kandidatenliste
Aus der Lieferkette und den von uns etablierten Verfahren zur Überprüfung unserer Erzeugnisse auf besorgniserregende Stoffe liegen derzeit keine Informationen zu SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) vor.Wir gleichen unsere Erzeugnisse regelmäßig entsprechend den Erfordernissen der REACH-Verordnung mit uns vorliegenden Informationen der vorgeschalteten Anwender bezüglich der in der Kandidatenliste angegebenen Stoffe ab. Sobald uns neue Erkenntnisse vorliegen, werden unsere Informationen an Sie entsprechend aktualisiert.
Relevante PDF Kataloge
Klassifizierungen
VersionKlassifizierung
eClass627-37-10-01
eClass7.127-37-10-01
eClass827-37-10-01
eClass927-37-10-01
eClass9.127-37-10-01
ETIM5EC000196
ETIM6EC000196
ETIM7EC000196
ETIM8EC000196
IDEA44755
UNSPSC1439-12-23-31
UNSPSC1539-12-15-29

ETIM-Daten

ETIM: EC000196 - Hilfsschütz, Relais

Wert Einheit
Mit LED-Anzeige (EF005950) -
Schnittstelle (EF000594) -
Handbedienung möglich (EF005881) -
Montageart (EF000003) -
Bemessungssteuerspeisespannung Us bei DC (EF003980) ['-', '24']V
Spannungsart zur Betätigung (EF008242) DC
Bemessungsbetriebsstrom Ie, 400 V (EF001378) 6A
Anschlussart Hilfsstromkreis (EF006820) Schraubanschluss
Anzahl der Hilfskontakte als Öffner (EF001377) 4
Anzahl der Hilfskontakte als Schließer (EF001376) 4
Anzahl der Hilfskontakte als Öffner, verzögert schaltend (EF007281) 0
Anzahl der Hilfskontakte als Schließer, voreilend (EF007282) 0
Anzahl der Hilfskontakte als Wechsler (EF003531) 0
Bemessungssteuerspeisespannung Us bei AC 50 Hz (EF003978) -V
Bemessungssteuerspeisespannung Us bei AC 60 Hz (EF003979) -V



Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
3TH4244-6BB4 3TH4244-6BB4 DE_3TH4244-6BB4.pdf 178 Kbytes 3TH4244-6BB4 3TH4244-6BB4 DE_3TH4244-6BB4.pdf
