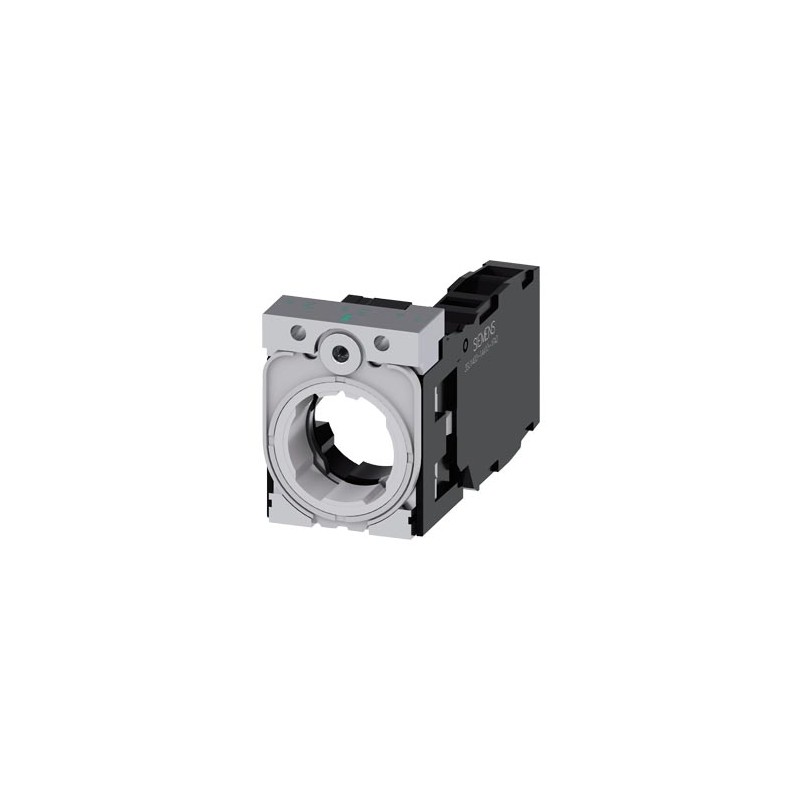

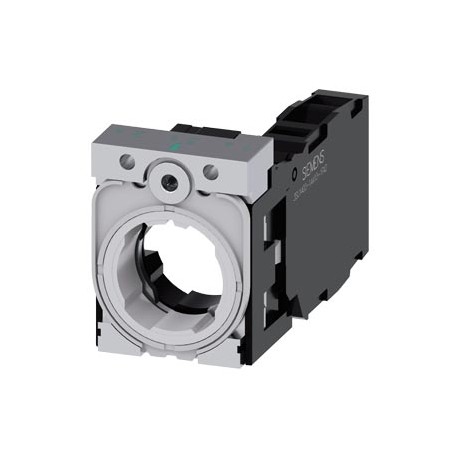

3SU1550-1AA10-1FA0 SIEMENS Halter, 3fach, Metall, 1S+1Ö, Schraubanschluss Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

3SU1550-1AA10-1FA0 SIEMENS Halter, 3fach, Metall, 1S+1Ö, Schraubanschluss

3SU1550-1AA10-1FA0

SIEMENS

Halter, universal, 3fach, Kunststoff/Metall, 1S+1Ö, Schraubanschluss >>Neues Design<

Mehr Infos


Niederspannungsschaltgeräte > Hilfsschalterblock

KONTROLLE UND SCHÜTZE > Befehls und Meldegeräte

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von SIEMENS

Gesamtpreis: $16.67
Stückpreis: $16.67
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Technische Daten

Halter, universal, 3fach, Kunststoff/Metall, 1S+1Ö, Schraubanschluss >>Neues Design<<
Produkt-MarkennameSIRIUS ACT
Produkt-BezeichnungHalter
Ausführung des ProduktsHalter, universal für Kunststoff/Metall
Produkttyp-Bezeichnung3SU1
Hersteller-Artikelnummer
● des mitgelieferten Kontaktmoduls3SU1400-1AA10-1FA0
● des mitgelieferten Kontaktmoduls an Position 13SU1400-1AA10-1FA0
● des mitgelieferten Halters3SU1550-0AA10-0AA0
Betätigungselement
Ausführung des Betätigungselements3-fach mit Modul
Anzahl der Kontaktmodule1
Halter
Material des HaltersKunststoff
Anzeige
Anzahl der LED Module0
Allgemeine technische Daten
Produktfunktion ZwangsöffnungJa
Produktbestandteil
● DiodeNein
● LampentransformatorNein
● LeuchtmittelNein
● VorwiderstandNein
Isolationsspannung Bemessungswert500 V
Verschmutzungsgrad3
Stoßspannungsfestigkeit Bemessungswert6 kV
Schutzart IP der AnschlussklemmeIP20, Klemmschraube angezogen
Schockfestigkeit
● gemäß IEC 60068-2-27Sinushalbwelle 15g / 11 ms
● für Bahnanwendungen gemäß DIN EN 61373Kategorie 1, Klasse B
Schwingfestigkeit
● gemäß IEC 60068-2-610 ... 500 Hz: 5g
● für Bahnanwendungen gemäß DIN EN 61373Kategorie 1, Klasse B
Schalthäufigkeit maximal3 600 1/h
mechanische Lebensdauer (Schaltspiele) typisch10 000 000
thermischer Strom10 A
Referenzkennzeichen gemäß IEC 81346-2:2009U
Dauerstrom des Leitungsschutzschalters C-Charakteristik10 A; für einen Kurzschlussstrom kleiner 400 A
Dauerstrom des DIAZED-Sicherungseinsatzes flink10 A
Dauerstrom des DIAZED-Sicherungseinsatzes gG10 A
RoHS-Richtlinie (Datum)10/01/2014
Betriebsspannung
● bei AC
— bei 50 Hz Bemessungswert5 ... 500 V
— bei 60 Hz Bemessungswert5 ... 500 V
● bei DC Bemessungswert5 ... 500 V
Leistungselektronik
KontaktzuverlässigkeitEine Fehlschaltung pro 100 Mio. (17 V, 5 mA), Eine Fehlschaltung pro 10 Mio. (5 V, 1 mA)
Hilfsstromkreis
Ausführung des Kontakts der HilfskontakteSilberlegierung
Anzahl der Öffner für Hilfskontakte1
Anzahl der Schließer für Hilfskontakte1
Betriebsstrom bei AC-15 bei 230 V Bemessungswert6 A
Anschlüsse/ Klemmen
Ausführung des elektrischen Anschlusses
● der Module und ZubehörSchraubanschluss
Art der anschließbaren Leiterquerschnitte
● eindrähtig mit Aderendbearbeitung2x (0,5 ... 0,75 mm²)
● eindrähtig ohne Aderendbearbeitung2x (1,0 ... 1,5 mm²)
● feindrähtig mit Aderendbearbeitung2x (0,5 ... 1,5 mm²)
● feindrähtig ohne Aderendbearbeitung2x (1,0 ... 1,5 mm²)
● bei AWG-Leitungen2x (18 ... 14)
Anzugsdrehmoment der Schrauben im Halter1 ... 1,2 N·m
Anzugsdrehmoment
● bei Schraubanschluss0,8 ... 0,9 N·m
● für Erdung0,8 ... 1 N·m
Umgebungsbedingungen
Umgebungstemperatur
● während Betrieb-25 ... +70 °C
● während Lagerung-40 ... +80 °C
Umweltkategorie während Betrieb gemäß IEC 607213M6, 3S2, 3B2, 3C3, 3K6 (bei relativer Luftfeuchtigkeit von 10 ... 95 %, keine Betauung im Betrieb erlaubt)
Einbau/ Befestigung/ Abmessungen
BefestigungsartFrontplattenbefestigung
● der Module und ZubehörFrontplattenbefestigung
Höhe40 mm
Breite30 mm
Form der Einbauöffnungrund
Einbaubreite30 mm
Einbautiefe71,8 mm
Dicke der Frontplatte verwendbar1 ... 6 mm
Approbationen/ Zertifikate

Downloads und Handbücher

allgemeine ProduktzulassungKonformitätserklärung

CSA

Bestätigungen

CCC

EAC

UK-Konformitätserklärung

EG/EU-Konformitätsbescheinigung

PrüfbescheinigungenMarine / Schiffbau

spezielle Prüfbescheinigungen

Typprüfbescheinigung/Werkszeugnis

ABS (American Bureau of Shipping)

LR (Lloyds Register)

PRS / Schiffsregister in Polen

RINA / Registro Italiano Navale

Marine / SchiffbauSonstige

RMRS / Russian Maritime Register

Bestätigungen

Weitere Informationen
Information- and Downloadcenter (Kataloge, Broschüren,…)
Industry Mall (Online-Bestellsystem)
CAx-Online-Generator
Service&Support (Handbücher, Betriebsanleitungen, Zertifikate, Kennlinien, FAQs,…)
Bilddatenbank (Produktfotos, 2D-Maßzeichnungen, 3D-Modelle, Geräteschaltpläne, EPLAN Makros, …)
letzte Änderung:10.03.2022
Datum:
17.05.2022		Änderungen vorbehalten
© Copyright Siemens 2022


Zusätzliche Daten

Produkt
Artikelnummer3SU1550-1AA10-1FA0
ArtikelbeschreibungHalter, universal, 3fach, Kunststoff/Metall, 1S+1Ö, Schraubanschluss >>Neues Design<<
ProduktfamilieHalter
ProduktstatusPM300:Aktives Produkt
Preisinformationen
Preisgruppe41J
Rohstoffzuschlagsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
MetallfaktorLBO-----
Lieferinformationen
ExportkennzeichenAL : N / ECCN : N
Regellieferzeit ab Werk (Arbeitstage)55 Tag(e)
Nettogewicht pro ME0,060 kg
Verpackungsmaße98,00 x 87,00 x 32,00
Verpackungsmaße EinheitMM
Mengeneinheit (ME)1 Stück
Verpackungsmenge1
Zusätzliche Produktinformationen
EAN4011209963634
UPC804766476518
Statistische Warennummer85365080
Listenkennzeichen (LKZ)CC-IC10
Fabrikategruppe5452
GeschäftsbereichskennzahlR711
UrsprungslandDeutschland
Einhaltung der Stoffbeschränkungen entsprechend der RoHS-RichtlinieSeit: 01.10.2014
ProduktklasseA: werkslagermäßiges Standard-Produkt kann innerhalb der Rücknahmefristen zurückgegeben werden.
WEEE (2012/19/EU) RücknahmepflichtJa
REACH Art. 33 Informationspflicht nach aktueller Kandidatenliste
Aus der Lieferkette und den von uns etablierten Verfahren zur Überprüfung unserer Erzeugnisse auf besorgniserregende Stoffe liegen derzeit keine Informationen zu SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) vor.Wir gleichen unsere Erzeugnisse regelmäßig entsprechend den Erfordernissen der REACH-Verordnung mit uns vorliegenden Informationen der vorgeschalteten Anwender bezüglich der in der Kandidatenliste angegebenen Stoffe ab. Sobald uns neue Erkenntnisse vorliegen, werden unsere Informationen an Sie entsprechend aktualisiert.
Relevante PDF Kataloge
Klassifizierungen
VersionKlassifizierung
eClass627-37-12-26
eClass7.127-37-12-26
eClass827-37-12-26
eClass927-37-12-26
eClass9.127-37-12-26
ETIM5EC001020
ETIM6EC001020
ETIM7EC001020
ETIM8EC001020
UNSPSC1539-12-22-21

ETIM-Daten

ETIM: EC000041 - Hilfsschalterblock

Wert Einheit
Anzahl der Fehlersignalschalter (EF007613) -
Ausführung des elektrischen Anschlusses (EF003961) -
Anzahl der Kontakte als Wechsler (EF008257) 1
Anzahl der Kontakte als Schließer (EF008256) 1
Anzahl der Kontakte als Öffner (EF008255) 1
Bemessungsbetriebsstrom Ie bei AC-15, 230 V (EF001385) 6A
Ausführung (EF000010) -
Montageart (EF000003) Frontbefestigung
Fassung (EF000048) ohne
