> SIEMENS>KONTROLLE UND SCHÜTZE>Befehls und Meldegeräte>3SU1401-1BB20-1AA2 SIEMENS LED-Modul mit integrierter LED AC/DC 24V, rot, Schraubanschluss, für Frontplatten..
ANUNCIAR
Vorheriges Produkt Nächstes Produkt

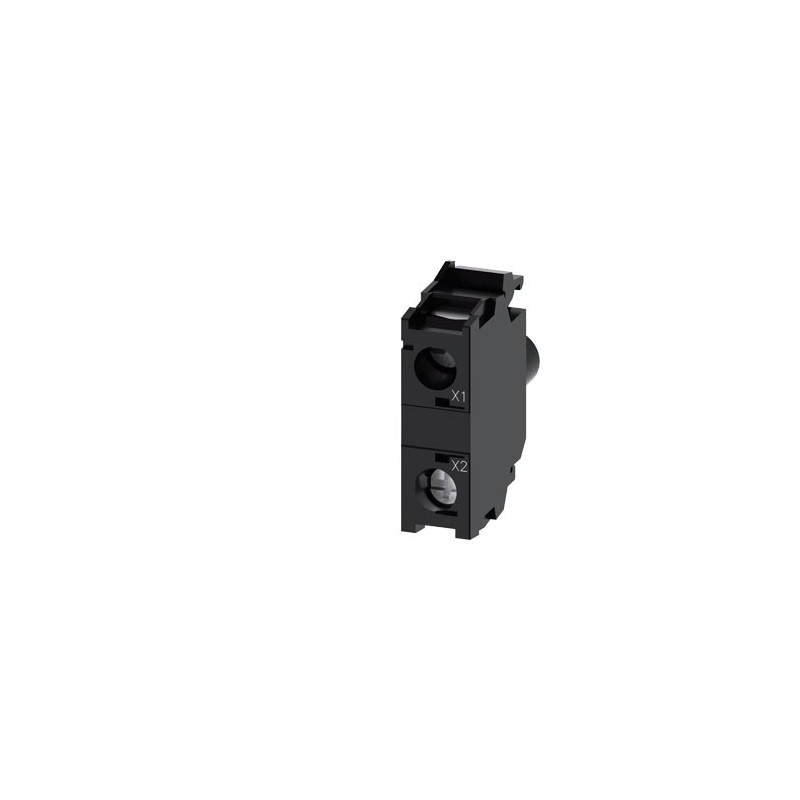

3SU1401-1BB20-1AA2 SIEMENS LED-Modul mit integrierter LED AC/DC 24V, rot, Schraubanschluss, für Frontplatten.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

3SU1401-1BB20-1AA2 SIEMENS LED-Modul mit integrierter LED AC/DC 24V, rot, Schraubanschluss, für Frontplatten..

3SU1401-1BB20-1AA2

SIEMENS

LED-Modul mit integrierter LED AC/DC 24V, rot, Schraubanschluss, für Frontplattenbefestigung, ATEX Zone 1-2: Eigensicherheit

LED-Modul mit LED intgr. 24 V AC/DC, rot, Schraubklemmen, zur Befestigung an der Frontplatte, ATEX Zone 1-2: Eigensicherheit.

Mehr Infos


KONTROLLE UND SCHÜTZE > Befehls und Meldegeräte

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von SIEMENS

Gesamtpreis: $22.16
Stückpreis: $22.16
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Technische Daten

LED-Modul mit integrierter LED AC/DC 24V, rot, Schraubanschluss, für Frontplattenbefestigung, ATEX Zone 1-2: Eigensicherheit
Produkt-MarkennameSIRIUS ACT
Produkt-BezeichnungLED-Modul
Produkttyp-Bezeichnung3SU1
Allgemeine technische Daten
Produktbestandteil
● DiodeJa
● LampentransformatorNein
● LeuchtmittelJa
● VorwiderstandNein
Isolationsspannung Bemessungswert320 V
Verschmutzungsgrad3
Spannungsart der BetriebsspannungAC/DC
● zur BetätigungAC/DC
Stoßspannungsfestigkeit Bemessungswert4 kV
aufgenommener Strom maximal20 mA
Schutzart IP
● des GehäusesIP30
● der AnschlussklemmeIP20
Schockfestigkeit
● gemäß IEC 60068-2-27Sinushalbwelle 15g / 11 ms
● für Bahnanwendungen gemäß DIN EN 61373Kategorie 1, Klasse B
Schwingfestigkeit
● gemäß IEC 60068-2-610 ... 500 Hz: 5g
● für Bahnanwendungen gemäß DIN EN 61373Kategorie 1, Klasse B
Betriebsdauer typisch100 000 h
Referenzkennzeichen gemäß IEC 81346-2:2009P
RoHS-Richtlinie (Datum)10/01/2014
Betriebsspannung 1
● bei AC
— bei 50 Hz Bemessungswert24 V
— bei 60 Hz Bemessungswert24 V
● bei DC Bemessungswert24 V
Steuerstromkreis/ Ansteuerung
Einschaltstrom maximal2 A
Anschlüsse/ Klemmen
Ausführung des elektrischen AnschlussesSchraubanschluss
Art der anschließbaren Leiterquerschnitte
● eindrähtig mit Aderendbearbeitung2x (0,5 ... 0,75 mm²)
● eindrähtig ohne Aderendbearbeitung2x (1,0 ... 1,5 mm²)
● feindrähtig mit Aderendbearbeitung2x (0,5 ... 1,5 mm²)
● feindrähtig ohne Aderendbearbeitung2x (1,0 ... 1,5 mm²)
● bei AWG-Leitungen2x (18 ... 14)
Anzugsdrehmoment bei Schraubanschluss0,8 ... 0,9 N·m
Leuchtmittel
Art des LeuchtmittelsLED
Farbe des Leuchtmittelsrot
Lichtstärke450 ... 1 120 mcd
Eignungsnachweis
● ATEXJa; BVS 18 ATEX E 030 (IEC 60079-0:2017-12 Edition 7.0; EN 60079-11:2012; ATEX-product guideline 2014/34/EU)
● IECExJa; IECEx BVS 18.0023 (IEC 60079-11:2011-06 Edition 6.0; IEC 60079-0:2017-12 Edition 7.0)
● für Gasexplosionsschutz für Zone 1/2Ja
Ex-Gerätegruppe und Ex-Kategorie gemäß ATEXII C
Ex-Kennzeichnung gemäß ATEXII 2G Ex ib IIC T4 Gb
Geräteschutzniveau (EPL) gemäß ATEXGb
maximale Eingangsspannung (Ui)
● bei AC28,8 V
● bei DC28,8 V
Zündschutzart gemäß ATEXEx ib
Umgebungsbedingungen
Umgebungstemperatur
● während Betrieb-25 ... +70 °C
● während Lagerung-40 ... +80 °C
Umweltkategorie während Betrieb gemäß IEC 607213M6, 3S2, 3B2, 3C3, 3K6 (bei relativer Luftfeuchtigkeit von 10 ... 95 %, keine Betauung im Betrieb erlaubt)
Einbau/ Befestigung/ Abmessungen
Befestigungsart
● der Module und ZubehörFrontplattenbefestigung
Höhe33,2 mm
Breite9,8 mm
Tiefe29,4 mm
Eignung zur Integration
● KunststoffgehäuseJa
● MetallgehäuseJa
Approbationen/ Zertifikate

Downloads und Handbücher

allgemeine ProduktzulassungEMV (Elektromagnetische Verträglichkeit)Explosionsschutz

CSA

Bestätigungen

UL

EAC

RCM

ATEX-EG-Baumusterprüfbescheinigung

ExplosionsschutzKonformitätserklärungPrüfbescheinigungenMarine / Schiffbau

IECEx

UK-Konformitätserklärung

EG/EU-Konformitätsbescheinigung

Typprüfbescheinigung/Werkszeugnis

spezielle Prüfbescheinigungen

ABS (American Bureau of Shipping)

Marine / SchiffbauSonstige

LR (Lloyds Register)

PRS / Schiffsregister in Polen

RINA / Registro Italiano Navale

RMRS / Russian Maritime Register

Bestätigungen

Weitere Informationen
Information- and Downloadcenter (Kataloge, Broschüren,…)
Industry Mall (Online-Bestellsystem)
CAx-Online-Generator
Service&Support (Handbücher, Betriebsanleitungen, Zertifikate, Kennlinien, FAQs,…)
Bilddatenbank (Produktfotos, 2D-Maßzeichnungen, 3D-Modelle, Geräteschaltpläne, EPLAN Makros, …)
letzte Änderung:09.03.2022
Datum:
11.05.2022		Änderungen vorbehalten
© Copyright Siemens 2022


Zusätzliche Daten

Produkt
Artikelnummer3SU1401-1BB20-1AA2
ArtikelbeschreibungLED-Modul mit integrierter LED AC/DC 24V, rot, Schraubanschluss, für Frontplattenbefestigung, ATEX Zone 1-2: Eigensicherheit
ProduktfamilieModule
ProduktstatusPM300:Aktives Produkt
Preisinformationen
Preisgruppe41J
Rohstoffzuschlagsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
MetallfaktorL-O-----
Lieferinformationen
ExportkennzeichenAL : N / ECCN : N
Regellieferzeit ab Werk (Arbeitstage)30 Tag(e)
Nettogewicht pro ME0,011 kg
Verpackungsmaße35,00 x 35,00 x 10,00
Verpackungsmaße EinheitMM
Mengeneinheit (ME)1 Stück
Verpackungsmenge1
Zusätzliche Produktinformationen
EAN4047621057552
UPC804766966347
Statistische Warennummer85318070
Listenkennzeichen (LKZ)CC-IC10
Fabrikategruppe5452
GeschäftsbereichskennzahlR711
UrsprungslandTschechien
Einhaltung der Stoffbeschränkungen entsprechend der RoHS-RichtlinieSeit: 01.10.2014
ProduktklasseA: werkslagermäßiges Standard-Produkt kann innerhalb der Rücknahmefristen zurückgegeben werden.
WEEE (2012/19/EU) RücknahmepflichtJa
REACH Art. 33 Informationspflicht nach aktueller Kandidatenliste

Informationspflicht nach Artikel 33, REACH-Verordnung: Dieses Produkt enthält ein oder mehrere Erzeugnisse, in welchen folgender Stoff der Kandidatenliste in einer Konzentration über 0,1 Massenprozent vorhanden ist:

Bleimonoxid (Bleioxid)

Auf Basis der aktuell vorliegenden Informationen gehen wir davon aus, dass diese Stoffe im Rahmen der bestimmungsgemäßen Verwendung (einschließlich der Entsorgung) des(r) Erzeugnisse(s) (siehe auch Produktdokumentation) kein Risiko darstellen.

Relevante PDF Kataloge
Klassifizierungen
VersionKlassifizierung
eClass627-37-12-09
eClass7.127-37-12-09
eClass827-37-12-09
eClass927-37-12-09
eClass9.127-37-12-09
ETIM5EC000204
ETIM6EC000204
ETIM7EC000204
ETIM8EC000204
IDEA44771
UNSPSC1539-12-15-44

ETIM-Daten

ETIM: EC000204 - Lampenfassungsblock für Befehls- und Meldegeräte

Wert Einheit
Befestigungsart (EF002442) -
Trafo integriert (EF001358) false
Mit integriertem Vorwiderstand (EF001399) false
Mit Leuchtmittel (EF005905) true
Mit integrierter Diode (EF001400) true
Fassung (EF000048) ohne
Bemessungsbetriebsspannung Ue bei AC 50 Hz (EF007029) ['-', '-']V
Bemessungsbetriebsspannung Ue bei AC 60 Hz (EF007030) ['-', '-']V
Bemessungsbetriebsspannung Ue bei DC (EF007031) ['-', '-']V
Spannungsart zur Betätigung (EF008242) AC/DC
Leuchtmittel (EF002423) LED
Anschlussart Hilfsstromkreis (EF006820) Schraubanschluss
Farbe des Leuchtmittels (EF001402) rot
