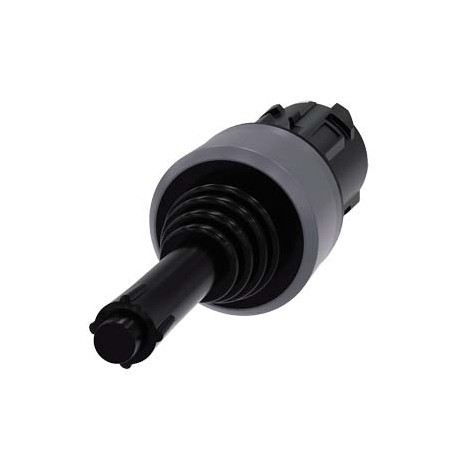

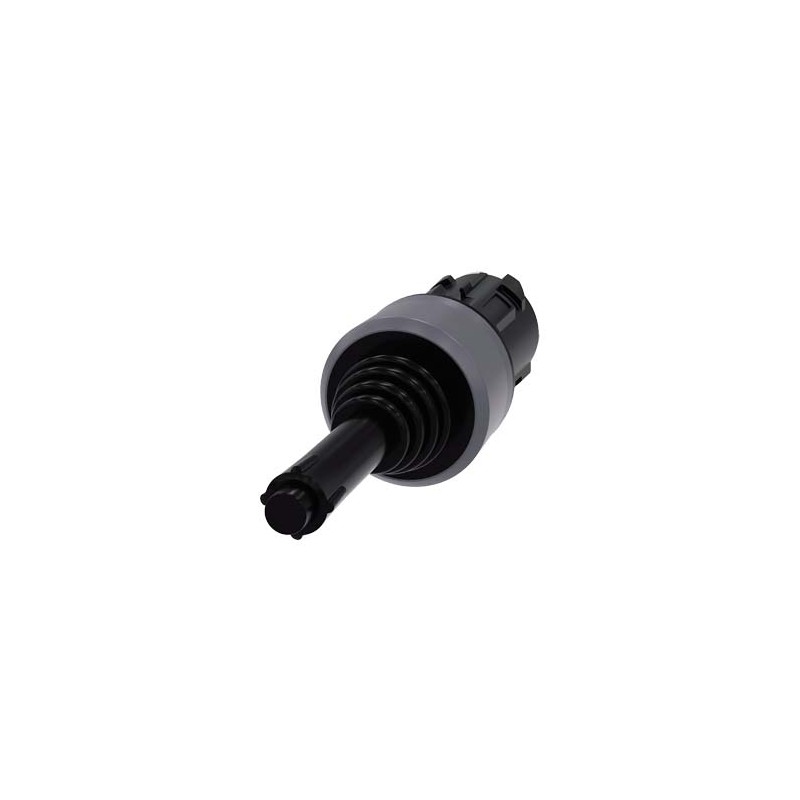

3SU1030-7BC10-0AA0 SIEMENS Koordinatenschalter, 22 mm, rund, Kunststoff mit Metallfrontring, schwarz, 2 Scha.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

3SU1030-7BC10-0AA0 SIEMENS Koordinatenschalter, 22 mm, rund, Kunststoff mit Metallfrontring, schwarz, 2 Scha..

3SU1030-7BC10-0AA0

SIEMENS

Koordinatenschalter, 22 mm, rund, Kunststoff mit Metallfrontring, schwarz, 2 Schaltstellungen, waagerecht, tastend, mit mechanischer Verriegelung

Mehr Infos


Niederspannungsschaltgeräte > Steuerschalter, Joystick

KONTROLLE UND SCHÜTZE > Befehls und Meldegeräte

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von SIEMENS

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


ETIM: EC000632 - Steuerschalter, Joystick

Wert Einheit
Bemessungsbetriebsstrom Ie bei AC-21 (EF002417) -A
Zentralbefestigung, Lochdurchmesser (EF002424) 22.3mm
Joysticklänge (EF006524) 75.6mm
Anzahl der Betätigungsrichtungen (EF002425) 2
Anzahl der Schaltstufen (EF000246) 2
Anzahl der Schließer je Betätigungsrichtung (EF002427) 0
Anzahl der Öffner je Betätigungsrichtung (EF008263) 0
Anzahl der Wechselkontakte je Richtung (EF005599) 0
Mit Rückzug in Nullstellung (EF002428) true
Verriegelung in Nullstellung (EF006283) false
Codegeber (EF005666) false
Analogausgangssignal konfigurierbar (EF003236) false
Mit Frontring (EF006014) true
Werkstoff des Frontrings (EF005972) sonstige
Farbe Frontring (EF002429) sonstige
Schutzart (IP) (EF005474) IP65/IP67
Schutzart (NEMA) (EF011959) NEMA 1, 2, 3, 3R, 4, 4X, 12, 13


Koordinatenschalter, 22 mm, rund, Kunststoff mit Metallfrontring, schwarz, 2 Schaltstellungen, waagerecht, tastend, mit mechanischer Verriegelung
Produkt-MarkennameSIRIUS ACT
Produkt-BezeichnungKoordinatenschalter
Ausführung des ProduktsBetätigungs-/Meldeelement
Produkttyp-Bezeichnung3SU1
ProduktlinieKunststoff mit Metallfrontring, matt, 22 mm
Betätigungselement
Ausführung des Betätigungselementsmit mechanischer Verriegelung
Funktionsweise des Betätigungselementstastend
Richtung der Betätigungwaagrecht
Produkterweiterung optional LeuchtmittelNein
Farbe
● des Betätigungselementsschwarz
Material des BetätigungselementsKunststoff
Form des Betätigungselementsverlängerte Handhabe
Außendurchmesser des Betätigungselements30,5 mm
Art der EntriegelungDruck-Entriegelung
Anzahl der Schaltstellungen2
maximaler Auslenkwinkel [°]30°
Frontring
Produktbestandteil FrontringJa
Ausführung des Frontringshoch
Material des FrontringsMetall matt
Farbe des Frontringssandgrau
Allgemeine technische Daten
Schutzart IPIP65, IP67
Schutzart NEMA1, 2, 3, 3R, 4, 4X, 12, 13
Schockfestigkeit
● gemäß IEC 60068-2-27Sinushalbwelle 50g / 11 ms
● für Bahnanwendungen gemäß DIN EN 61373Kategorie 1, Klasse B
Schwingfestigkeit
● gemäß IEC 60068-2-610 ... 500 Hz: 5g
● für Bahnanwendungen gemäß DIN EN 61373Kategorie 1, Klasse B
Schalthäufigkeit maximal3 600 1/h
mechanische Lebensdauer (Schaltspiele)
● als Betriebsdauer je Betätigungsrichtung typisch500 000
Referenzkennzeichen gemäß IEC 81346-2:2009S
Referenzkennzeichen gemäß DIN EN 61346-2S
Sicherheitsrelevante Kenngrößen
B10-Wert
● bei hoher Anforderungsrate gemäß SN 31920250 000
Anteil gefahrbringender Ausfälle
● bei niedriger Anforderungsrate gemäß SN 3192020 %
● bei hoher Anforderungsrate gemäß SN 3192020 %
Ausfallrate [FIT]
● bei niedriger Anforderungsrate gemäß SN 31920100 FIT
T1-Wert für Proof-Test Intervall oder Gebrauchsdauer gemäß IEC 6150820 y
Umgebungsbedingungen
Umgebungstemperatur
● während Betrieb-25 ... +70 °C
● während Lagerung-40 ... +80 °C
Umweltkategorie während Betrieb gemäß IEC 607213M6, 3S2, 3B2, 3C3, 3K6 (bei relativer Luftfeuchtigkeit von 10 ... 95 %)
Einbau/ Befestigung/ Abmessungen
Höhe30,5 mm
Breite30,5 mm
Form der Einbauöffnungrund
Einbaudurchmesser22,3 mm
positive Toleranz des Einbaudurchmessers0,4 mm
Einbauhöhe75,6 mm
Einbaubreite30,5 mm
Einbautiefe25,5 mm
Approbationen/ Zertifikate
allgemeine ProduktzulassungKonformitätserklärungPrüfbescheinigungen

CSA

UL

EAC

EG/EU-Konformitätsbescheinigung

Sonstige

Typprüfbescheinigung/Werkszeugnis

PrüfbescheinigungenMarine / Schiffbau

spezielle Prüfbescheinigungen

ABS (American Bureau of Shipping)

LR (Lloyds Register)

PRS / Schiffsregister in Polen

RINA / Registro Italiano Navale

RMRS / Russian Maritime Register

Sonstige

Bestätigungen

Weitere Informationen
Information- and Downloadcenter (Kataloge, Broschüren,…)
Industry Mall (Online-Bestellsystem)
CAx-Online-Generator
Service&Support (Handbücher, Betriebsanleitungen, Zertifikate, Kennlinien, FAQs,…)
Bilddatenbank (Produktfotos, 2D-Maßzeichnungen, 3D-Modelle, Geräteschaltpläne, EPLAN Makros, …)
letzte Änderung:09.07.2020


Produkt
Artikelnummer3SU1030-7BC10-0AA0
ArtikelbeschreibungKoordinatenschalter, 22 mm, rund, Kunststoff mit Metallfrontring, schwarz, 2 Schaltstellungen, waagerecht, tastend, mit mechanischer Verriegelung
ProduktfamilieBetätiger und Melder, 22 mm, Kunststoff mit Metallfrontring, matt
ProduktstatusPM300:Aktives Produkt
Preisinformationen
Preisgruppe / Stammhaus Preisgruppe41J / 41J
Rohstoffzuschlagsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
Metallfaktorsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
Lieferinformationen
ExportkennzeichenAL : N / ECCN : N
Regellieferzeit ab Werk1 Tag(e)
Nettogewicht pro ME0,056 kg
Produktmaße (B x L x H)Nicht verfügbar
Verpackungsmaße70,00 x 150,00 x 45,00
Verpackungsmaße EinheitMM
Mengeneinheit (ME)1 Stück
Verpackungsmenge1
Zusätzliche Produktinformationen
EAN4011209954625
UPC804766474460
Statistische Warennummer85389099
Listenkennzeichen (LKZ)CC-IC10
Fabrikategruppe5452
GeschäftsbereichskennzahlR711
UrsprungslandSchweiz
Einhaltung der Stoffbeschränkungen entsprechend der RoHS-RichtlinieSeit: 01.10.2014
ProduktklasseA: werkslagermäßiges Standard-Produkt kann innerhalb der Rücknahmefristen zurückgegeben werden.
WEEE (2012/19/EU) RücknahmepflichtJa
REACH Art. 33 Informationspflicht nach aktueller Kandidatenliste
Aus der Lieferkette und den von uns etablierten Verfahren zur Überprüfung unserer Erzeugnisse auf besorgniserregende Stoffe liegen derzeit keine Informationen zu SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) vor.Wir gleichen unsere Erzeugnisse regelmäßig entsprechend den Erfordernissen der REACH-Verordnung mit uns vorliegenden Informationen der vorgeschalteten Anwender bezüglich der in der Kandidatenliste angegebenen Stoffe ab. Sobald uns neue Erkenntnisse vorliegen, werden unsere Informationen an Sie entsprechend aktualisiert.
Klassifizierungen
VersionKlassifizierung
eClass627-37-14-04
eClass7.127-37-14-04
eClass827-37-14-04
eClass927-37-14-04
eClass9.127-37-14-04
ETIM4EC000632
ETIM5EC000632
ETIM6EC000632
ETIM7EC000632
IDEA45280
UNSPSC1539-12-22-27

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
3SU1030-7BC10-0AA0 3SU1030-7BC10-0AA0 DE_3SU1030-7BC10-0AA0.pdf 209 Kbytes 3SU1030-7BC10-0AA0 3SU1030-7BC10-0AA0 DE_3SU1030-7BC10-0AA0.pdf
