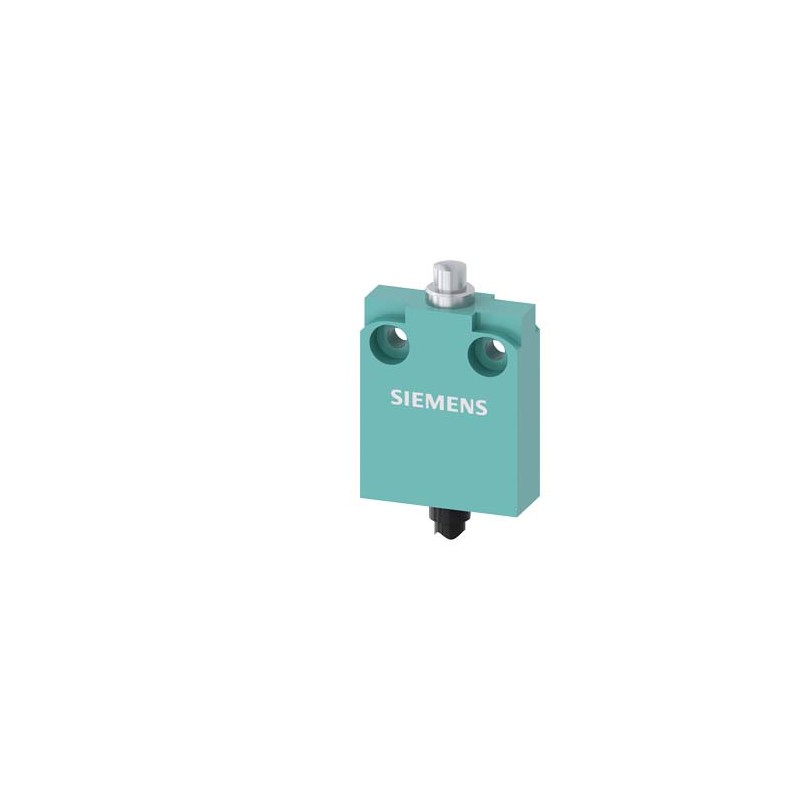

3SE5423-0CC20-1EA2 SIEMENS Positionsschalter in Kompaktbauform 40 mm breit mit Anschlussleitung 2 m Sprungsc.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

3SE5423-0CC20-1EA2 SIEMENS Positionsschalter in Kompaktbauform 40 mm breit mit Anschlussleitung 2 m Sprungsc..

3SE5423-0CC20-1EA2

SIEMENS

Positionsschalter in Kompaktbauform 40 mm breit mit Anschlussleitung 2 m Sprungschaltglieder 1S+1Ö Kuppenstößel

Mehr Infos


KONTROLLE UND SCHÜTZE > Endschalter und Sicherheitsrelais

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von SIEMENS

Gesamtpreis: $72.75
Stückpreis: $72.75
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Technische Daten

Positionsschalter in Kompaktbauform 40 mm breit mit Anschlussleitung 2 m Sprungschaltglieder 1S+1Ö Kuppenstößel
Produkt-MarkennameSIRIUS
Produkt-BezeichnungMechanische Positionsschalter
Produkttyp-Bezeichnung3SE5
Eignung zur Verwendung SicherheitsschalterJa
Allgemeine technische Daten
Produktfunktion ZwangsöffnungJa
Isolationsspannung Bemessungswert400 V
Verschmutzungsgrad3
Stoßspannungsfestigkeit Bemessungswert4 kV
Schutzart IPIP67
Schockfestigkeit
● gemäß IEC 60068-2-2730g / 11 ms
Schwingfestigkeit gemäß IEC 60068-2-60,35 mm / 5g
mechanische Lebensdauer (Schaltspiele) typisch10 000 000
elektrische Lebensdauer (Schaltspiele) bei AC-15 bei 230 V typisch100 000
elektrische Lebensdauer (Schaltspiele) mit Schütz 3RH11, 3RT1016, 3RT1017, 3RT1024, 3RT1025, 3RT1026 typisch500 000
Anzahl elektrische Schaltspiele je Stunde mit Schütz 3RH11, 3RT1016, 3RT1017, 3RT1024, 3RT1025, 3RT10261 800
thermischer Strom10 A
Material des Gehäuses des SchalterkopfsMetall
Referenzkennzeichen gemäß IEC 81346-2:2009B
Wirkprinzipmechanisch
Wiederholgenauigkeit0,05 mm
RoHS-Richtlinie (Datum)07/01/2006
Mindestbetätigungskraft in Betätigungsrichtung20 N
Länge des Sensors60 mm
Breite des Sensors40 mm
Ausführung des Schaltkontaktsmechanisch
Betriebsfrequenz Bemessungswert50 ... 60 Hz
Anzahl der Öffner für Hilfskontakte1
Anzahl der Schließer für Hilfskontakte1
Betriebsstrom bei AC-15
● bei 125 V Bemessungswert6 A
● bei 230 V Bemessungswert3 A
Betriebsstrom bei DC-13
● bei 125 V Bemessungswert0,55 A
● bei 230 V Bemessungswert0,27 A
Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikationohne
Gehäuse
Bauform des GehäusesQuader
Material des GehäusesMetall
Beschichtung des Gehäuseslackiert
Ausführung des Gehäuses gemäß NormNein
Material des KabelmantelsPVC
Antriebskopf
Ausführung des BetätigungselementsKuppenstößel
Form des SchalterkopfsWölbung
Ausführung der SchaltfunktionSprungschaltglied
SchaltprinzipSprungschaltglieder
Anzahl der Schaltkontakte sicherheitsgerichtet1
Anschlüsse/ Klemmen
Ausführung des elektrischen AnschlussesLeitung 5 x 0,75mm²
Kommunikation/ Protokoll
Ausführung der Schnittstelleohne
Umgebungsbedingungen
Umgebungstemperatur
● während Betrieb-25 ... +85 °C
● während Lagerung-25 ... +85 °C
Explosionsschutz-Kategorie für Staubohne
Einbau/ Befestigung/ Abmessungen
Einbaulagebeliebig
BefestigungsartSchraubbefestigung
Approbationen/ Zertifikate

Downloads und Handbücher

allgemeine Produktzulassung

UR

CCC

Bestätigungen

UR

EAC

EAC

KonformitätserklärungSonstige

UK-Konformitätserklärung

EG/EU-Konformitätsbescheinigung

Bestätigungen

Weitere Informationen
Information- and Downloadcenter (Kataloge, Broschüren,…)
Industry Mall (Online-Bestellsystem)
CAx-Online-Generator
Service&Support (Handbücher, Betriebsanleitungen, Zertifikate, Kennlinien, FAQs,…)
Bilddatenbank (Produktfotos, 2D-Maßzeichnungen, 3D-Modelle, Geräteschaltpläne, EPLAN Makros, …)
letzte Änderung:23.12.2020
Datum:
12.05.2022		Änderungen vorbehalten
© Copyright Siemens 2022


Zusätzliche Daten

Produkt
Artikelnummer3SE5423-0CC20-1EA2
ArtikelbeschreibungPositionsschalter in Kompaktbauform 40 mm breit mit Anschlussleitung 2 m Sprungschaltglieder 1S+1Ö Kuppenstößel
ProduktfamilieKompaktbauform
ProduktstatusPM300:Aktives Produkt
Preisinformationen
Preisgruppe41K
Rohstoffzuschlagsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
MetallfaktorLA------
Lieferinformationen
ExportkennzeichenAL : N / ECCN : N
Regellieferzeit ab Werk (Arbeitstage)10 Tag(e)
Nettogewicht pro ME0,312 kg
Verpackungsmaße156,00 x 135,00 x 34,00
Verpackungsmaße EinheitMM
Mengeneinheit (ME)1 Stück
Verpackungsmenge1
Zusätzliche Produktinformationen
EAN4011209846005
UPC040892575460
Statistische Warennummer85365080
Listenkennzeichen (LKZ)CC-IC10
Fabrikategruppe3787
GeschäftsbereichskennzahlR711
UrsprungslandChina
Einhaltung der Stoffbeschränkungen entsprechend der RoHS-RichtlinieSeit: 01.07.2006
ProduktklasseA: werkslagermäßiges Standard-Produkt kann innerhalb der Rücknahmefristen zurückgegeben werden.
WEEE (2012/19/EU) RücknahmepflichtJa
REACH Art. 33 Informationspflicht nach aktueller Kandidatenliste
Aus der Lieferkette und den von uns etablierten Verfahren zur Überprüfung unserer Erzeugnisse auf besorgniserregende Stoffe liegen derzeit keine Informationen zu SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) vor.Wir gleichen unsere Erzeugnisse regelmäßig entsprechend den Erfordernissen der REACH-Verordnung mit uns vorliegenden Informationen der vorgeschalteten Anwender bezüglich der in der Kandidatenliste angegebenen Stoffe ab. Sobald uns neue Erkenntnisse vorliegen, werden unsere Informationen an Sie entsprechend aktualisiert.
Relevante PDF Kataloge
Klassifizierungen
VersionKlassifizierung
eClass627-27-06-01
eClass7.127-27-06-01
eClass827-27-06-01
eClass927-27-06-01
eClass9.127-27-06-01
ETIM5EC000030
ETIM6EC000030
ETIM7EC000030
ETIM8EC000030
IDEA45202
UNSPSC1439-12-22-13
UNSPSC1539-12-22-13

ETIM-Daten

ETIM: EC000030 - Einzelpositionsschalter

Wert Einheit
Schutzart (NEMA) (EF011959) -
Breite des Sensors (EF007094) 40.0mm
Höhe des Sensors (EF007283) 16.0mm
Länge des Sensors (EF007334) 60.0mm
Bemessungsbetriebsstrom Ie bei AC-15, 24 V (EF007084) -A
Bemessungsbetriebsstrom Ie bei AC-15, 125 V (EF007082) 6A
Bemessungsbetriebsstrom Ie bei AC-15, 230 V (EF001385) 3A
Bemessungsbetriebsstrom Ie bei DC-13, 24 V (EF007087) -A
Bemessungsbetriebsstrom Ie bei DC-13, 125 V (EF007085) 0.55A
Bemessungsbetriebsstrom Ie bei DC-13, 230 V (EF001386) 0.27A
Schaltfunktion (EF000189) Sprungschaltglied
Schaltfunktion verrastend (EF007447) false
Ausgang elektronisch (EF006987) FALSE
Zwangsöffnung (EF006694) true
Anzahl der sicherheitsgerichteten Hilfskontakte (EF006940) 1
Anzahl der Kontakte als Öffner (EF008255) 1
Anzahl der Kontakte als Schließer (EF008256) 1
Anzahl der Kontakte als Wechsler (EF008257) 1
Ausführung der Schnittstelle (EF006977) ohne
Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation (EF003956) ohne
Gehäusebauform (EF004008) Quader
Werkstoff des Gehäuses (EF001596) Metall
Beschichtung Gehäuse (EF001601) lackiert
Ausführung des Betätigungselements (EF006976) Kuppenstößel
Ausrichtung des Betätigungselements (EF008793) Rollenstößel gerade
Ausführung des elektrischen Anschlusses (EF003961) sonstige
Mit Statusanzeige (EF001602) false
Geeignet für Sicherheitsfunktionen (EF001597) true
Explosionsschutz-Kategorie für Gas (EF003997) ohne
Explosionsschutz-Kategorie für Staub (EF003998) ohne
Umgebungstemperatur während des Betriebs (EF007515) ['-25', '85']°C
Schutzart (IP) (EF005474) IP67
Durchmesser des Sensors (EF007111) -mm
