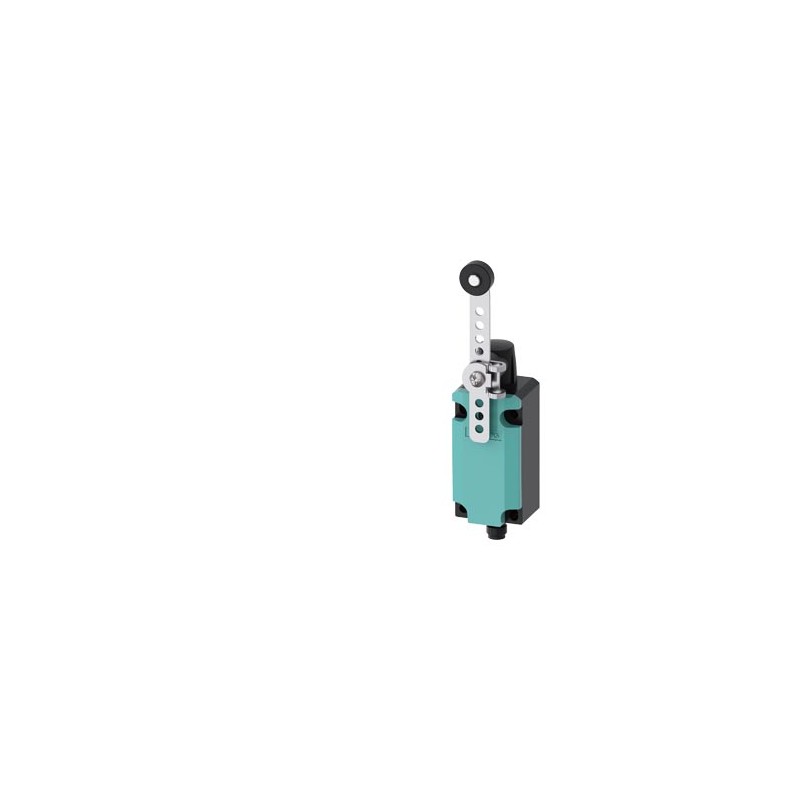

3SE5114-0CH60-1AC5 SIEMENS Positionsschalter, mit Schwenkhebel, längenverstellbar mit Rasterbohrung, Metallg.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

3SE5114-0CH60-1AC5 SIEMENS Positionsschalter, mit Schwenkhebel, längenverstellbar mit Rasterbohrung, Metallg..

3SE5114-0CH60-1AC5

SIEMENS

Positionsschalter, mit Schwenkhebel, längenverstellbar mit Rasterbohrung, Metallgehäuse 40 mm nach DIN EN 50041 1S/1Ö Sprungkontakte mit M12-Stecker, 5-polig, feste Pin-Belegung: Pin1=21, Pin2=22 Pin3=13, Pin4=14, Pin5=PE

Mehr Infos


Sensoren > Einzelpositionsschalter

KONTROLLE UND SCHÜTZE > Endschalter und Sicherheitsrelais

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von SIEMENS

Gesamtpreis: $100.78
Stückpreis: $100.78

Menge Preis
1+$100.78
2+$86.52
3+$80.08
4+$77.27
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Technische Daten

Positionsschalter, mit Schwenkhebel, längenverstellbar mit Rasterbohrung, Metallgehäuse 40 mm nach DIN EN 50041 1S/1Ö Sprungkontakte mit M12-Stecker, 5-polig, feste Pin-Belegung: Pin1=21, Pin2=22 Pin3=13, Pin4=14, Pin5=PE
Produkt-MarkennameSIRIUS
Produkt-BezeichnungMechanische Positionsschalter
Produkttyp-Bezeichnung3SE5
Hersteller-Artikelnummer
● des mitgelieferten Basisschalters3SE5114-0CA00-0AC5
● des mitgelieferten Antriebskopfs für Positionsschalter3SE5000-0AH00
● des mitgelieferten Betätigungshebels3SE5000-0AA60
● der mitgelieferten Schaltkontakte3SE5000-0CA00
Eignung zur Verwendung SicherheitsschalterJa
Allgemeine technische Daten
Produktfunktion ZwangsöffnungJa
Isolationsspannung Bemessungswert125 V
VerschmutzungsgradKlasse 3
Stoßspannungsfestigkeit Bemessungswert1,5 kV
Schutzart IPIP66/IP67
Schockfestigkeit
● gemäß IEC 60068-2-2730g / 11 ms
Schwingfestigkeit gemäß IEC 60068-2-60,35 mm / 5g
mechanische Lebensdauer (Schaltspiele) typisch15 000 000
elektrische Lebensdauer (Schaltspiele) mit Schütz 3RH11, 3RT1016, 3RT1017, 3RT1024, 3RT1025, 3RT1026 typisch10 000 000
Anzahl elektrische Schaltspiele je Stunde mit Schütz 3RH11, 3RT1016, 3RT1017, 3RT1024, 3RT1025, 3RT10266 000
thermischer Strom4 A
Material des Gehäuses des SchalterkopfsKunststoff
Referenzkennzeichen gemäß IEC 81346-2:2009B
Dauerstrom des Leitungsschutzschalters C-Charakteristik1 A; für einen Kurzschlussstrom kleiner 400 A
Dauerstrom des DIAZED-Sicherungseinsatzes flink4 A; für einen Kurzschlussstrom kleiner 400 A
Dauerstrom des DIAZED-Sicherungseinsatzes gG4 A
Wirkprinzipmechanisch
Wiederholgenauigkeit0,05 mm
RoHS-Richtlinie (Datum)07/01/2006
Mindestbetätigungsmoment in Betätigungsrichtung0,25 N·m
Länge des Sensors206 mm
Breite des Sensors40 mm
Ausführung des Schaltkontaktsmechanisch
Betriebsfrequenz Bemessungswert50 ... 60 Hz
Anzahl der Öffner für Hilfskontakte1
Anzahl der Schließer für Hilfskontakte1
Betriebsstrom bei AC-15
● bei 24 V Bemessungswert4 A
● bei 125 V Bemessungswert4 A
Betriebsstrom bei DC-13
● bei 24 V Bemessungswert3 A
● bei 125 V Bemessungswert0,55 A
Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikationohne
Gehäuse
Bauform des GehäusesQuader, schmal
Material des GehäusesMetall
Beschichtung des Gehäuseskathodische Tauchlackierung
Ausführung des Gehäuses gemäß NormJa
Antriebskopf
Ausführung des BetätigungselementsSchwenkhebel verstellbar, Metallhebel längenverstellbar mit Rastung, Kunststoffrolle 19 mm
Normbezeichnung des SchalterkopfsEN 50041, Form A
Form des SchalterkopfsRolle
Ausführung der SchaltfunktionZwangsöffner
SchaltprinzipSprungschaltglieder
Anzahl der Schaltkontakte sicherheitsgerichtet1
Anschlüsse/ Klemmen
Ausführung des elektrischen AnschlussesStecker M12, fest
Art der anschließbaren Leiterquerschnitte
● eindrähtig1x (0,5 ... 1,5 mm²), 2x (0,5 ... 0,75 mm²)
● feindrähtig mit Aderendbearbeitung1x (0,5 ... 1,5 mm²), 2x (0,5 ... 0,75 mm²)
● bei AWG-Leitungen eindrähtig1x (20 ... 16), 2x (20 ... 18)
● bei AWG-Leitungen mehrdrähtig1x (20 ... 16), 2x (20 ... 18)
Ausführung der KabeleinführungM12-Stecker
Ausführung der SteckverbindungM12 Stecker, 5polig: Pin 1= Klemme21, Pin 2= 22, Pin 3= 13, Pin 4= 14, Pin 5= PE
Kommunikation/ Protokoll
Ausführung der Schnittstelleohne
Umgebungsbedingungen
Umgebungstemperatur
● während Betrieb-25 ... +85 °C
● während Lagerung-40 ... +90 °C
Explosionsschutz-Kategorie für Staubohne
Einbau/ Befestigung/ Abmessungen
Einbaulagebeliebig
BefestigungsartSchraubbefestigung
Approbationen/ Zertifikate

Downloads und Handbücher

allgemeine Produktzulassung

CSA

Bestätigungen

CCC

UL

EAC

EAC

funktionale Sicherheit/MaschinensicherheitKonformitätserklärungPrüfbescheinigungenSonstige

Baumusterprüfbescheinigung

UK-Konformitätserklärung

EG/EU-Konformitätsbescheinigung

Typprüfbescheinigung/Werkszeugnis

Bestätigungen

Weitere Informationen
Information- and Downloadcenter (Kataloge, Broschüren,…)
Industry Mall (Online-Bestellsystem)
CAx-Online-Generator
Service&Support (Handbücher, Betriebsanleitungen, Zertifikate, Kennlinien, FAQs,…)
Bilddatenbank (Produktfotos, 2D-Maßzeichnungen, 3D-Modelle, Geräteschaltpläne, EPLAN Makros, …)
letzte Änderung:21.12.2020
Datum:
14.05.2022		Änderungen vorbehalten
© Copyright Siemens 2022


Zusätzliche Daten

Produkt
Artikelnummer3SE5114-0CH60-1AC5
ArtikelbeschreibungPositionsschalter, mit Schwenkhebel, längenverstellbar mit Rasterbohrung, Metallgehäuse 40 mm nach DIN EN 50041 1S/1Ö Sprungkontakte mit M12-Stecker, 5-polig, feste Pin-Belegung: Pin1=21, Pin2=22 Pin3=13, Pin4=14, Pin5=PE
ProduktfamilieGehäusebreite 40 mm nach EN 50041
ProduktstatusPM300:Aktives Produkt
Preisinformationen
Preisgruppe41K
Rohstoffzuschlagsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
MetallfaktorLA------
Lieferinformationen
ExportkennzeichenAL : N / ECCN : N
Regellieferzeit ab Werk (Arbeitstage)10 Tag(e)
Nettogewicht pro ME0,376 kg
Verpackungsmaße47,00 x 165,00 x 78,00
Verpackungsmaße EinheitMM
Mengeneinheit (ME)1 Stück
Verpackungsmenge1
Zusätzliche Produktinformationen
EAN4047621021003
UPCNicht verfügbar
Statistische Warennummer85365080
Listenkennzeichen (LKZ)CC-IC10
Fabrikategruppe5317
GeschäftsbereichskennzahlR711
UrsprungslandDeutschland
Einhaltung der Stoffbeschränkungen entsprechend der RoHS-RichtlinieSeit: 01.07.2006
ProduktklasseA: werkslagermäßiges Standard-Produkt kann innerhalb der Rücknahmefristen zurückgegeben werden.
WEEE (2012/19/EU) RücknahmepflichtJa
REACH Art. 33 Informationspflicht nach aktueller Kandidatenliste

Informationspflicht nach Artikel 33, REACH-Verordnung: Dieses Produkt enthält ein oder mehrere Erzeugnisse, in welchen folgender Stoff der Kandidatenliste in einer Konzentration über 0,1 Massenprozent vorhanden ist:

Blei

Auf Basis der aktuell vorliegenden Informationen gehen wir davon aus, dass diese Stoffe im Rahmen der bestimmungsgemäßen Verwendung (einschließlich der Entsorgung) des(r) Erzeugnisse(s) (siehe auch Produktdokumentation) kein Risiko darstellen.

Relevante PDF Kataloge
Klassifizierungen
VersionKlassifizierung
eClass627-27-06-01
eClass7.127-27-06-01
eClass827-27-06-01
eClass927-27-06-01
eClass9.127-27-06-01
ETIM5EC000030
ETIM6EC000030
ETIM7EC000030
ETIM8EC000030
IDEA45202
UNSPSC1539-12-22-13

ETIM-Daten

ETIM: EC000030 - Einzelpositionsschalter

Wert Einheit
Schutzart (NEMA) (EF011959) -
Breite des Sensors (EF007094) 40.0mm
Höhe des Sensors (EF007283) 53.3mm
Länge des Sensors (EF007334) 206.0mm
Bemessungsbetriebsstrom Ie bei AC-15, 24 V (EF007084) 4A
Bemessungsbetriebsstrom Ie bei AC-15, 125 V (EF007082) 4A
Bemessungsbetriebsstrom Ie bei AC-15, 230 V (EF001385) -A
Bemessungsbetriebsstrom Ie bei DC-13, 24 V (EF007087) 3A
Bemessungsbetriebsstrom Ie bei DC-13, 125 V (EF007085) 0.55A
Bemessungsbetriebsstrom Ie bei DC-13, 230 V (EF001386) -A
Schaltfunktion (EF000189) Sprungschaltglied
Schaltfunktion verrastend (EF007447) false
Ausgang elektronisch (EF006987) FALSE
Zwangsöffnung (EF006694) true
Anzahl der sicherheitsgerichteten Hilfskontakte (EF006940) 1
Anzahl der Kontakte als Öffner (EF008255) 1
Anzahl der Kontakte als Schließer (EF008256) 1
Anzahl der Kontakte als Wechsler (EF008257) 1
Ausführung der Schnittstelle (EF006977) ohne
Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation (EF003956) ohne
Gehäusebauform (EF004008) Quader
Werkstoff des Gehäuses (EF001596) Metall
Beschichtung Gehäuse (EF001601) lackiert
Ausführung des Betätigungselements (EF006976) Schwenkhebel verstellbar
Ausrichtung des Betätigungselements (EF008793) Rollenstößel gerade
Ausführung des elektrischen Anschlusses (EF003961) Steckverbinder M12
Mit Statusanzeige (EF001602) false
Geeignet für Sicherheitsfunktionen (EF001597) true
Explosionsschutz-Kategorie für Gas (EF003997) ohne
Explosionsschutz-Kategorie für Staub (EF003998) ohne
Umgebungstemperatur während des Betriebs (EF007515) ['-25', '85']°C
Schutzart (IP) (EF005474) IP66/IP67
Durchmesser des Sensors (EF007111) -mm
