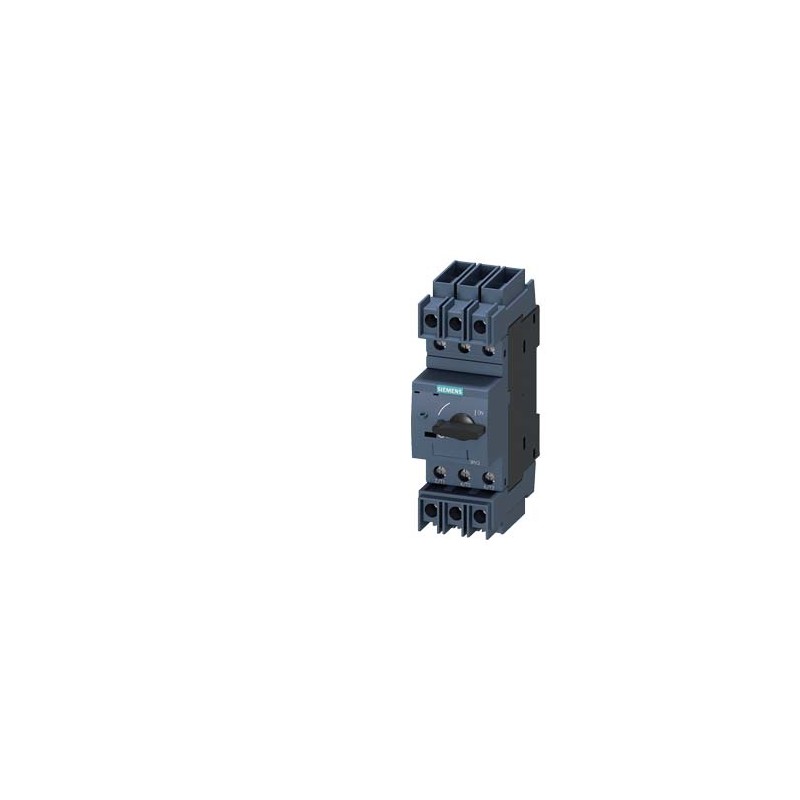

3RV2811-1CD10 SIEMENS Leistungsschalter Baugröße S00 für den Trafoschutz mit Approbation circuit-breaker UL .. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

3RV2811-1CD10 SIEMENS Leistungsschalter Baugröße S00 für den Trafoschutz mit Approbation circuit-breaker UL ..

3RV2811-1CD10

SIEMENS

Leistungsschalter Baugröße S00 für den Trafoschutz mit Approbation circuit-breaker UL 489, CSA C22.2 NO.5-02 A-Auslöser 2,5 A N-Auslöser 52 A Schraubanschluss Standardschaltvermögen

SIRIUS Innovations S00 Leistungsschalter, UL 489 Transformatorschutz, CSA C22.2 NO.5-02, L 2 Schutzart, 5 A, I 52 A Schutzart, Schraubanschluss, Normausschaltvermögen.

Mehr Infos


Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz

KONTROLLE UND SCHÜTZE > Motorschutzschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von SIEMENS

Gesamtpreis: $241.37
Stückpreis: $241.37
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Technische Daten

Leistungsschalter Baugröße S00 für den Trafoschutz mit Approbation circuit-breaker UL 489, CSA C22.2 NO.5-02 A-Auslöser 2,5 A N-Auslöser 52 A Schraubanschluss Standardschaltvermögen
Produkt-MarkennameSIRIUS
Produkt-BezeichnungLeistungsschalter
Ausführung des Produktsfür Transformatorschutz gemäß UL 489/CSA C22.2 No.5
Produkttyp-Bezeichnung3RV2
Allgemeine technische Daten
Baugröße des LeistungsschaltersS00
Produkterweiterung HilfsschalterJa
Verlustleistung [W] bei Bemessungswert Strom
● bei AC bei warmem Betriebszustand7,25 W
● bei AC bei warmem Betriebszustand je Pol2,4 W
Isolationsspannung bei Verschmutzungsgrad 3 bei AC Bemessungswert690 V
Stoßspannungsfestigkeit Bemessungswert6 kV
maximal zulässige Spannung für sichere Trennung
● in Netzen mit nicht geerdetem Sternpunkt zwischen Haupt- und Hilfsstromkreis400 V
● in Netzen mit geerdetem Sternpunkt zwischen Haupt- und Hilfsstromkreis400 V
Schockfestigkeit gemäß IEC 60068-2-2725g / 11 ms
mechanische Lebensdauer (Schaltspiele)
● der Hauptkontakte typisch100 000
● der Hilfskontakte typisch100 000
elektrische Lebensdauer (Schaltspiele) typisch100 000
Referenzkennzeichen gemäß IEC 81346-2:2009Q
RoHS-Richtlinie (Datum)10/01/2009
Umgebungsbedingungen
Aufstellungshöhe bei Höhe über NN maximal2 000 m
Umgebungstemperatur
● während Betrieb-20 ... +60 °C
● während Lagerung-50 ... +80 °C
● während Transport-50 ... +80 °C
Temperaturkompensation-20 ... +60 °C
relative Luftfeuchte während Betrieb10 ... 95 %
Hauptstromkreis
Polzahl für Hauptstromkreis3
Betriebsspannung
● Bemessungswert690 V
● Bemessungswert20 ... 690 V
● bei AC-3 Bemessungswert maximal690 V
Betriebsfrequenz Bemessungswert50 ... 60 Hz
Betriebsstrom Bemessungswert2,5 A
Betriebsstrom
● bei AC-3 bei 400 V Bemessungswert2,5 A
Betriebsleistung
● bei AC-3
— bei 230 V Bemessungswert0,4 kW
— bei 400 V Bemessungswert0,8 kW
— bei 500 V Bemessungswert1,1 kW
— bei 690 V Bemessungswert1,5 kW
Schalthäufigkeit
● bei AC-3 maximal15 1/h
Hilfsstromkreis
Anzahl der Öffner für Hilfskontakte0
Anzahl der Schließer für Hilfskontakte0
Anzahl der Wechsler für Hilfskontakte0
Schutz-/ Überwachungsfunktion
Produktfunktion
● ErdschlusserkennungNein
● PhasenausfallerkennungNein
Ausführung des Überlastauslösersthermisch
Ausschaltvermögen Betriebskurzschlussstrom (Ics) bei AC
● bei 240 V Bemessungswert100 kA
● bei 400 V Bemessungswert100 kA
● bei 500 V Bemessungswert100 kA
● bei 690 V Bemessungswert10 kA
Ausschaltvermögen Grenzkurzschlussstrom (Icu)
● bei AC bei 240 V Bemessungswert100 kA
● bei AC bei 400 V Bemessungswert100 kA
● bei AC bei 500 V Bemessungswert100 kA
● bei AC bei 690 V Bemessungswert10 kA
● bei AC 480 Y/277 V gemäß UL 489 Bemessungswert65 kA
Ansprechwert Strom des unverzögerten Kurzschlussauslösers52 A
Kurzschluss-Schutz
Produktfunktion Kurzschluss-SchutzJa
Ausführung des Kurzschlussauslösersmagnetisch
Ausführung des Sicherungseinsatzes bei IT-Netz für Kurzschlussschutz des Hauptstromkreises
● bei 400 VgL/gG 25 A
● bei 500 VgL/gG 25 A
● bei 690 VgL/gG 20 A
Einbau/ Befestigung/ Abmessungen
Einbaulagebeliebig
BefestigungsartSchraub- und Schnappbefestigung auf Hutschiene 35 mm nach DIN EN 60715
Höhe144 mm
Breite45 mm
Tiefe97 mm
einzuhaltender Abstand
● zu geerdeten Teilen bei 400 V
— abwärts30 mm
— aufwärts30 mm
— seitwärts30 mm
● zu spannungsführenden Teilen bei 400 V
— abwärts30 mm
— aufwärts30 mm
— seitwärts30 mm
● zu geerdeten Teilen bei 500 V
— abwärts30 mm
— aufwärts30 mm
— seitwärts30 mm
● zu spannungsführenden Teilen bei 500 V
— abwärts30 mm
— aufwärts30 mm
— seitwärts30 mm
● zu geerdeten Teilen bei 690 V
— abwärts70 mm
— aufwärts70 mm
— rückwärts0 mm
— seitwärts30 mm
— vorwärts0 mm
● zu spannungsführenden Teilen bei 690 V
— abwärts70 mm
— aufwärts70 mm
— rückwärts0 mm
— seitwärts30 mm
— vorwärts0 mm
Anschlüsse/ Klemmen
Produktbestandteil abnehmbare Klemme für Hilfs- und SteuerstromkreisNein
Ausführung des elektrischen Anschlusses
● für HauptstromkreisSchraubanschluss
Anordnung des elektrischen Anschlusses für Hauptstromkreisoben und unten
Art der anschließbaren Leiterquerschnitte
● für Hauptkontakte
— eindrähtig oder mehrdrähtig1 ... 10 mm², max. 2x 10 mm²
— feindrähtig mit Aderendbearbeitung1 ... 16 mm², max. 6 + 16 mm²
● bei AWG-Leitungen für Hauptkontakte2x (14 ... 10)
Anzugsdrehmoment
● für Hauptkontakte bei Schraubanschluss2,5 ... 3 N·m
Ausführung des SchraubendreherschaftesDurchmesser 5 ... 6 mm
Größe der SchraubendreherspitzePozidriv Gr. 2
Ausführung des Gewindes der Anschlussschraube
● für HauptkontakteM4
Sicherheitsrelevante Kenngrößen
B10-Wert
● bei hoher Anforderungsrate gemäß SN 319205 000
Anteil gefahrbringender Ausfälle
● bei niedriger Anforderungsrate gemäß SN 3192050 %
● bei hoher Anforderungsrate gemäß SN 3192050 %
Ausfallrate [FIT]
● bei niedriger Anforderungsrate gemäß SN 3192050 FIT
Schutzart IP frontseitig gemäß IEC 60529IP20
Berührungsschutz frontseitig gemäß IEC 60529fingersicher bei senkrechter Berührung von vorne
Ausführung der Anzeige für SchaltzustandKnebel
Approbationen/ Zertifikate

Downloads und Handbücher

allgemeine ProduktzulassungKonformitätserklärung

CSA

Bestätigungen

UL

KC

EAC

EG/EU-Konformitätsbescheinigung

KonformitätserklärungPrüfbescheinigungenMarine / Schiffbau

UK-Konformitätserklärung

Typprüfbescheinigung/Werkszeugnis

spezielle Prüfbescheinigungen

BV / Bureau Veritas

LR (Lloyds Register)

RMRS / Russian Maritime Register

SonstigeRailway

Bestätigungen

Hausgebrauch und ähnliche Zwecke

Schwingen / Schocken

Weitere Informationen
Information- and Downloadcenter (Kataloge, Broschüren,…)
Industry Mall (Online-Bestellsystem)
CAx-Online-Generator
Service&Support (Handbücher, Betriebsanleitungen, Zertifikate, Kennlinien, FAQs,…)
Bilddatenbank (Produktfotos, 2D-Maßzeichnungen, 3D-Modelle, Geräteschaltpläne, EPLAN Makros, …)
Kennlinien: Auslöseverhalten, I²t, Durchlassstrom
Weitere Kennlinien (z. B. Elektrische Lebensdauer, Schalthäufigkeit)
letzte Änderung:16.11.2021
Datum:
03.05.2022		Änderungen vorbehalten
© Copyright Siemens 2022


Zusätzliche Daten

Produkt
Artikelnummer3RV2811-1CD10
ArtikelbeschreibungLeistungsschalter Baugröße S00 für den Trafoschutz mit Approbation circuit-breaker UL 489, CSA C22.2 NO.5-02 A-Auslöser 2,5 A N-Auslöser 52 A Schraubanschluss Standardschaltvermögen
ProduktfamilieLeistungsschalter SIRIUS 3RV2
ProduktstatusPM300:Aktives Produkt
Preisinformationen
Preisgruppe41E
Rohstoffzuschlagsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
MetallfaktorLAO-----
Lieferinformationen
ExportkennzeichenAL : N / ECCN : N
Regellieferzeit ab Werk (Arbeitstage)70 Tag(e)
Nettogewicht pro ME0,509 kg
Verpackungsmaße55,00 x 191,00 x 110,00
Verpackungsmaße EinheitMM
Mengeneinheit (ME)1 Stück
Verpackungsmenge1
Zusätzliche Produktinformationen
EAN4011209767850
UPC662643922004
Statistische Warennummer85362010
Listenkennzeichen (LKZ)CC-IC10
Fabrikategruppe5332
GeschäftsbereichskennzahlR711
UrsprungslandDeutschland
Einhaltung der Stoffbeschränkungen entsprechend der RoHS-RichtlinieSeit: 01.10.2009
ProduktklasseA: werkslagermäßiges Standard-Produkt kann innerhalb der Rücknahmefristen zurückgegeben werden.
WEEE (2012/19/EU) RücknahmepflichtJa
REACH Art. 33 Informationspflicht nach aktueller Kandidatenliste

Informationspflicht nach Artikel 33, REACH-Verordnung: Dieses Produkt enthält ein oder mehrere Erzeugnisse, in welchen folgender Stoff der Kandidatenliste in einer Konzentration über 0,1 Massenprozent vorhanden ist:

Blei

Auf Basis der aktuell vorliegenden Informationen gehen wir davon aus, dass diese Stoffe im Rahmen der bestimmungsgemäßen Verwendung (einschließlich der Entsorgung) des(r) Erzeugnisse(s) (siehe auch Produktdokumentation) kein Risiko darstellen.

Relevante PDF Kataloge
Klassifizierungen
VersionKlassifizierung
eClass627-37-04-09
eClass7.127-37-04-09
eClass827-37-04-09
eClass927-37-04-09
eClass9.127-37-04-09
ETIM5EC000228
ETIM6EC000228
ETIM7EC000228
ETIM8EC000228
IDEA44850
UNSPSC1439-12-15-21
UNSPSC1539-12-16-01

ETIM-Daten

ETIM: EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz

Wert Einheit
Komplettgerät mit Schutzeinheit (EF008906) -
Bemessungsspannung (EF003977) -V
Hutschienenmontage optional (EF008904) -
Bemessungsdauerstrom Iu (EF001389) 2.5A
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz (EF007048) 100.0kA
Überlastauslöser Stromeinstellung (EF002336) ['-', '-']A
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers (EF007129) ['-', '-']A
Einstellbereich des unverzögerten Kurzschlussauslösers (EF007131) ['52', '52']A
Integrierter Erdschlussschutz (EF007296) false
Anschlussart Hauptstromkreis (EF006819) Schraubanschluss
Gerätebauart (EF008240) Einbaugerät Festeinbautechnik
Geeignet für Hutschienenmontage (EF007250) FALSE
Anzahl der Hilfskontakte als Öffner (EF001377) 0
Anzahl der Hilfskontakte als Schließer (EF001376) 0
Anzahl der Hilfskontakte als Wechsler (EF003531) 0
Mit Ausgelöstmelder (EF007006) false
Mit Unterspannungsauslöser (EF007518) false
Polzahl (EF001391) 3
Position des Anschlusses für Hauptstromkreis (EF006671) sonstige
Ausführung des Betätigungselements (EF006976) Knebel
Motorantrieb integriert (EF006697) false
Motorantrieb optional (EF007386) false
Schutzart (IP) (EF005474) IP20
