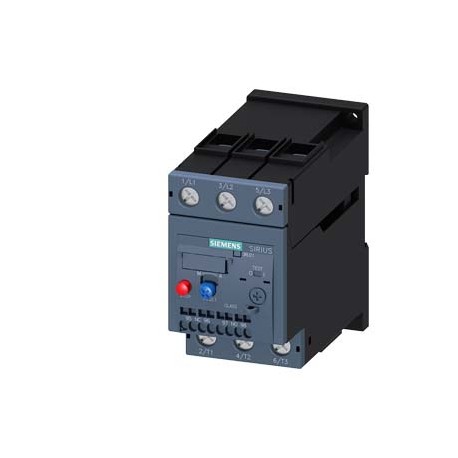

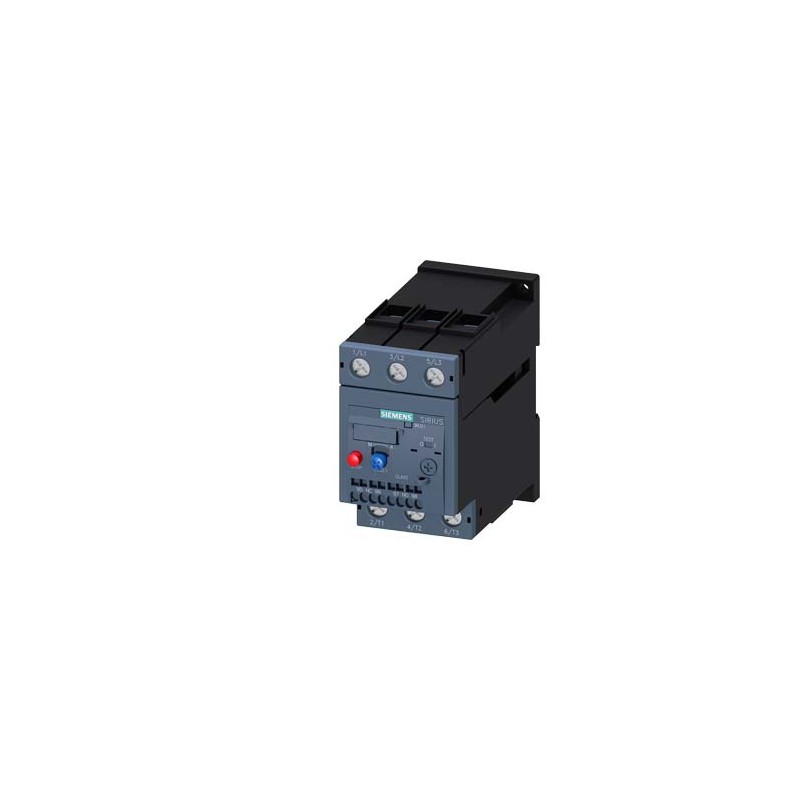

3RU2136-4FD1 SIEMENS Überlastrelais 28...40 A thermisch für Motorschutz Baugröße S2, CLASS 10 Einzelaufstell.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

3RU2136-4FD1 SIEMENS Überlastrelais 28...40 A thermisch für Motorschutz Baugröße S2, CLASS 10 Einzelaufstell..

3RU2136-4FD1

SIEMENS

Überlastrelais 28...40 A thermisch für Motorschutz Baugröße S2, CLASS 10 Einzelaufstellung Hauptstromkreis: Schraub Hilfsstromkreis:Federzugklemme Hand-Automatik-RESET

SIRIUS Innovations Thermolastrelais, Motorschutz, 28-40A, S2, Klasse 10, unabhängige Montage, Verschraubung. Hergestellt auf Bestellung ohne Möglichkeit der Rückgabe oder Stornierung.

Mehr Infos


Niederspannungsschaltgeräte > Überlastrelais thermisch

KONTROLLE UND SCHÜTZE > Thermische Relais

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von SIEMENS

Gesamtpreis: $188.68
Stückpreis: $188.68
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Technische Daten

Überlastrelais 28...40 A thermisch für Motorschutz Baugröße S2, CLASS 10 Einzelaufstellung Hauptstromkreis: Schraub Hilfsstromkreis:Federzugklemme Hand-Automatik-RESET
Produkt-MarkennameSIRIUS
Produkt-BezeichnungThermisches Überlastrelais
Produkttyp-Bezeichnung3RU2
Allgemeine technische Daten
Baugröße des ÜberlastrelaisS2
Baugröße des Schützes kombinierbar firmenspezifischS2
Verlustleistung [W] bei Bemessungswert Strom bei AC bei warmem Betriebszustand15,6 W
● je Pol5,2 W
Isolationsspannung bei Verschmutzungsgrad 3 bei AC Bemessungswert690 V
Stoßspannungsfestigkeit Bemessungswert6 kV
maximal zulässige Spannung für sichere Trennung
● in Netzen mit nicht geerdetem Sternpunkt zwischen Hilfs- und Hilfsstromkreis415 V
● in Netzen mit geerdetem Sternpunkt zwischen Hilfs- und Hilfsstromkreis415 V
● in Netzen mit nicht geerdetem Sternpunkt zwischen Haupt- und Hilfsstromkreis690 V
● in Netzen mit geerdetem Sternpunkt zwischen Haupt- und Hilfsstromkreis690 V
Schockfestigkeit gemäß IEC 60068-2-278g / 11 ms
Zündschutzart gemäß ATEX Produkt-Richtlinie 2014/34/EUEx II (2) GD
Eignungsnachweis gemäß ATEX Produkt-Richtlinie 2014/34/EUDMT 98 ATEX G 001
Referenzkennzeichen gemäß IEC 81346-2:2009F
RoHS-Richtlinie (Datum)10/15/2014
Umgebungsbedingungen
Aufstellungshöhe bei Höhe über NN maximal2 000 m
Umgebungstemperatur
● während Betrieb-40 ... +70 °C
● während Lagerung-55 ... +80 °C
● während Transport-55 ... +80 °C
Temperaturkompensation-40 ... +60 °C
relative Luftfeuchte während Betrieb10 ... 95 %
Hauptstromkreis
Polzahl für Hauptstromkreis3
einstellbarer Ansprechwert Strom des stromabhängigen Überlastauslösers28 ... 40 A
Betriebsspannung
● Bemessungswert690 V
● bei AC-3e Bemessungswert maximal690 V
Betriebsfrequenz Bemessungswert50 ... 60 Hz
Betriebsstrom Bemessungswert40 A
Betriebsstrom bei AC-3e bei 400 V Bemessungswert40 A
Betriebsleistung
● bei AC-3
— bei 400 V Bemessungswert18,5 kW
— bei 500 V Bemessungswert22 kW
— bei 690 V Bemessungswert37 kW
● bei AC-3e
— bei 400 V Bemessungswert18,5 kW
— bei 500 V Bemessungswert22 kW
— bei 690 V Bemessungswert37 kW
Hilfsstromkreis
Ausführung des Hilfsschaltersintegriert
Anzahl der Öffner für Hilfskontakte1
● Anmerkungfür die Abschaltung des Schützes
Anzahl der Schließer für Hilfskontakte1
● Anmerkungfür die Meldung "Ausgelöst"
Anzahl der Wechsler für Hilfskontakte0
Betriebsstrom der Hilfskontakte bei AC-15
● bei 24 V3 A
● bei 110 V3 A
● bei 120 V3 A
● bei 125 V3 A
● bei 230 V2 A
● bei 400 V1 A
Betriebsstrom der Hilfskontakte bei DC-13
● bei 24 V2 A
● bei 60 V0,3 A
● bei 110 V0,22 A
● bei 125 V0,22 A
● bei 220 V0,11 A
Ausführung des Leitungsschutzschalters für Kurzschlussschutz des Hilfsschalters erforderlich6A (Ik kleiner gleich 0,5 kA; U kleiner gleich 260V)
Kontaktbelastbarkeit der Hilfskontakte gemäß ULB600 / R300
Schutz-/ Überwachungsfunktion
AuslöseklasseCLASS 10
Ausführung des Überlastauslösersthermisch
UL/CSA Bemessungsdaten
Volllaststrom (FLA) für 3-phasigen Drehstrommotor
● bei 480 V Bemessungswert40 A
● bei 600 V Bemessungswert40 A
Kurzschluss-Schutz
Ausführung des Sicherungseinsatzes
● für Kurzschlussschutz des Hilfsschalters erforderlichSicherung gG: 6 A, flink: 10 A
Einbau/ Befestigung/ Abmessungen
Einbaulagebeliebig
BefestigungsartEinzelaufstellung
Höhe105 mm
Breite55 mm
Tiefe117 mm
Anschlüsse/ Klemmen
Produktbestandteil abnehmbare Klemme für Hilfs- und SteuerstromkreisNein
Ausführung des elektrischen Anschlusses
● für HauptstromkreisSchraubanschluss
● für Hilfs- und SteuerstromkreisFederzuganschluss
Anordnung des elektrischen Anschlusses für Hauptstromkreisoben und unten
Art der anschließbaren Leiterquerschnitte
● für Hauptkontakte
— eindrähtig oder mehrdrähtig2x (1 ... 35 mm²), 1x (1 ... 50 mm²)
— feindrähtig mit Aderendbearbeitung2x (1 ... 25 mm²), 1x (1 ... 35 mm²)
● bei AWG-Leitungen für Hauptkontakte2x (18 ... 2), 1x (18 ... 1)
Art der anschließbaren Leiterquerschnitte
● für Hilfskontakte
— eindrähtig oder mehrdrähtig2x (0,5 ... 2,5 mm²)
— feindrähtig mit Aderendbearbeitung2x (0,5 ... 1,5 mm²)
— feindrähtig ohne Aderendbearbeitung2x (0,5 ... 2,5 mm²)
● bei AWG-Leitungen für Hilfskontakte2x (20 ... 14)
Anzugsdrehmoment
● für Hauptkontakte bei Schraubanschluss3 ... 4,5 N·m
Ausführung des SchraubendreherschaftesDurchmesser 5 ... 6 mm
Größe der SchraubendreherspitzePozidriv Gr. 2
Ausführung des Gewindes der Anschlussschraube
● für HauptkontakteM6
Sicherheitsrelevante Kenngrößen
Schutzart IP frontseitig gemäß IEC 60529IP20
Berührungsschutz frontseitig gemäß IEC 60529fingersicher bei senkrechter Berührung von vorne
Anzeige
Ausführung der Anzeige für SchaltzustandSchieber
Approbationen/ Zertifikate

Downloads und Handbücher

allgemeine ProduktzulassungExplosionsschutz

CSA

Bestätigungen

CCC

UL

EAC

ATEX-EG-Baumusterprüfbescheinigung

ExplosionsschutzKonformitätserklärungPrüfbescheinigungenMarine / Schiffbau

IECEx

EG/EU-Konformitätsbescheinigung

UK-Konformitätserklärung

spezielle Prüfbescheinigungen

Typprüfbescheinigung/Werkszeugnis

ABS (American Bureau of Shipping)

Marine / Schiffbau

BV / Bureau Veritas

DNV / Det Norske Veritas

LR (Lloyds Register)

PRS / Schiffsregister in Polen

RINA / Registro Italiano Navale

RMRS / Russian Maritime Register

SonstigeRailway

Bestätigungen

spezielle Prüfbescheinigungen

Weitere Informationen
Information- and Downloadcenter (Kataloge, Broschüren,…)
Industry Mall (Online-Bestellsystem)
CAx-Online-Generator
Service&Support (Handbücher, Betriebsanleitungen, Zertifikate, Kennlinien, FAQs,…)
Bilddatenbank (Produktfotos, 2D-Maßzeichnungen, 3D-Modelle, Geräteschaltpläne, EPLAN Makros, …)
Kennlinien: Auslöseverhalten, I²t, Durchlassstrom
Weitere Kennlinien (z. B. Elektrische Lebensdauer, Schalthäufigkeit)
letzte Änderung:08.03.2022
Datum:
16.05.2022		Änderungen vorbehalten
© Copyright Siemens 2022


Zusätzliche Daten

Produkt
Artikelnummer3RU2136-4FD1
ArtikelbeschreibungÜberlastrelais 28...40 A thermisch für Motorschutz Baugröße S2, CLASS 10 Einzelaufstellung Hauptstromkreis: Schraub Hilfsstromkreis:Federzugklemme Hand-Automatik-RESET
Produktfamilie3RU2 für Standard-Anwendungen
ProduktstatusPM300:Aktives Produkt
Preisinformationen
Preisgruppe41F
Rohstoffzuschlagsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
MetallfaktorL-O-----
Lieferinformationen
ExportkennzeichenAL : N / ECCN : N
Regellieferzeit ab Werk (Arbeitstage)5 Tag(e)
Nettogewicht pro ME0,485 kg
Verpackungsmaße61,00 x 122,00 x 124,00
Verpackungsmaße EinheitMM
Mengeneinheit (ME)1 Stück
Verpackungsmenge1
Zusätzliche Produktinformationen
EAN4011209937024
UPC887621919597
Statistische Warennummer85364900
Listenkennzeichen (LKZ)CC-IC10
Fabrikategruppe5346
GeschäftsbereichskennzahlR711
UrsprungslandDeutschland
Einhaltung der Stoffbeschränkungen entsprechend der RoHS-RichtlinieSeit: 15.10.2014
ProduktklasseC: Kundenspezifisches Produkt kann nicht zurückgegeben werden
WEEE (2012/19/EU) RücknahmepflichtJa
REACH Art. 33 Informationspflicht nach aktueller Kandidatenliste

Informationspflicht nach Artikel 33, REACH-Verordnung: Dieses Produkt enthält ein oder mehrere Erzeugnisse, in welchen folgender Stoff der Kandidatenliste in einer Konzentration über 0,1 Massenprozent vorhanden ist:

Blei

Auf Basis der aktuell vorliegenden Informationen gehen wir davon aus, dass diese Stoffe im Rahmen der bestimmungsgemäßen Verwendung (einschließlich der Entsorgung) des(r) Erzeugnisse(s) (siehe auch Produktdokumentation) kein Risiko darstellen.

Relevante PDF Kataloge
Klassifizierungen
VersionKlassifizierung
eClass627-37-15-01
eClass7.127-37-15-01
eClass827-37-15-01
eClass927-37-15-01
eClass9.127-37-15-01
ETIM5EC000106
ETIM6EC000106
ETIM7EC000106
ETIM8EC000106
IDEA45366
UNSPSC1539-12-23-30

ETIM-Daten

ETIM: EC000106 - Überlastrelais thermisch

Wert Einheit
Reset-Funktion Eingang (EF011940) -
Reset-Funktion automatisch (EF011941) -
Reset-Funktion Taster (EF011942) -
Einstellbarer Strombereich (EF008211) ['28', '40']A
Max. Bemessungsbetriebsspannung Ue (EF007357) 690V
Montageart (EF000003) Einzelaufstellung
Anschlussart Hauptstromkreis (EF006819) Schraubanschluss
Anzahl der Hilfskontakte als Öffner (EF001377) 1
Anzahl der Hilfskontakte als Schließer (EF001376) 1
Anzahl der Hilfskontakte als Wechsler (EF003531) 0
Auslöseklasse (EF006668) CLASS 10
