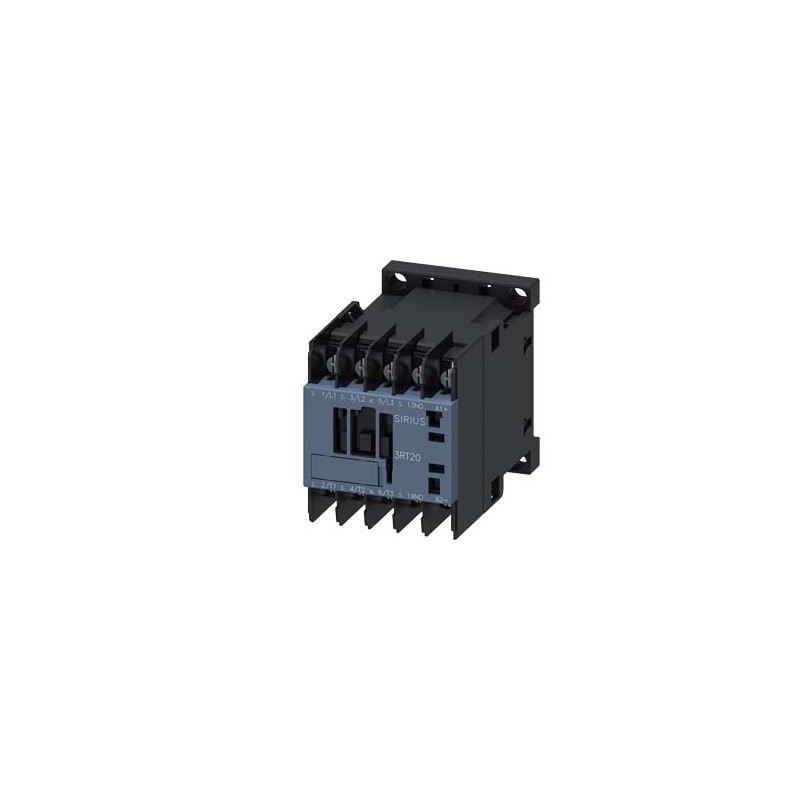

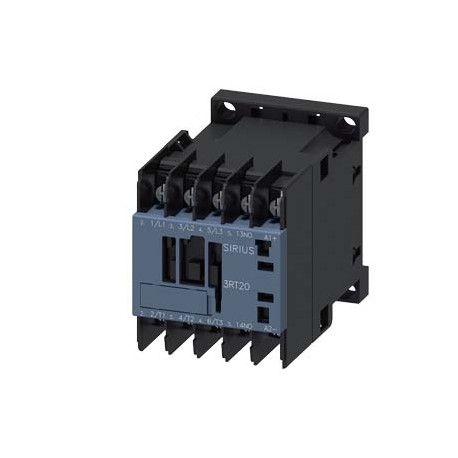

3RT2017-4LB41 SIEMENS Leistungsschütz, AC-3 12 A, 5,5 kW / 400 V 1 S, DC 24 V 0,7-1,25* US, mit Varistor int.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

3RT2017-4LB41 SIEMENS Leistungsschütz, AC-3 12 A, 5,5 kW / 400 V 1 S, DC 24 V 0,7-1,25* US, mit Varistor int..

3RT2017-4LB41

SIEMENS

Leistungsschütz, AC-3 12 A, 5,5 kW / 400 V 1 S, DC 24 V 0,7-1,25* US, mit Varistor integriert, 3-polig Baugröße S00 Ringkabelschuhanschluss

KONTAKT. KUPPLUNG. FERROC,AC3:5,5KW, 1S, DC 24V, 0,7...1,25*US, MIT INTEGRIERTEM VARISTOR, 3POL TAM. S00, CONEX. KNOPFLOCHKLEMMEN. Hergestellt auf Bestellung ohne Möglichkeit der Rückgabe oder Stornierung.

Mehr Infos


Niederspannungsschaltgeräte > Leistungsschütz zum Schalten von Wechselstrom

KONTROLLE UND SCHÜTZE > Leistungsschütze zum Schalten von Motoren

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von SIEMENS

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Technische Daten

Leistungsschütz, AC-3 12 A, 5,5 kW / 400 V 1 S, DC 24 V 0,7-1,25* US, mit Varistor integriert, 3-polig Baugröße S00 Ringkabelschuhanschluss
Produkt-MarkennameSIRIUS
Produkt-BezeichnungKoppelschütz
Produkttyp-Bezeichnung3RT2
Allgemeine technische Daten
Baugröße des SchützesS00
Produkterweiterung
● Funktionsmodul für KommunikationNein
● HilfsschalterNein
Verlustleistung [W] bei Bemessungswert Strom
● bei AC bei warmem Betriebszustand3,6 W
● bei AC bei warmem Betriebszustand je Pol1,2 W
● ohne Laststromanteil typisch2,8 W
Isolationsspannung
● des Hauptstromkreises bei Verschmutzungsgrad 3 Bemessungswert690 V
● des Hilfsstromkreises bei Verschmutzungsgrad 3 Bemessungswert690 V
Stoßspannungsfestigkeit
● des Hauptstromkreises Bemessungswert6 kV
● des Hilfsstromkreises Bemessungswert6 kV
maximal zulässige Spannung für sichere Trennung zwischen Spule und Hauptkontakten gemäß EN 60947-1400 V
Schockfestigkeit bei Rechteckstoß
● bei DC7,3g / 5 ms, 4,7g / 10 ms
Schockfestigkeit bei Sinusstoß
● bei DC11,4g / 5 ms, 7,3g / 10 ms
mechanische Lebensdauer (Schaltspiele)
● des Schützes typisch30 000 000
● des Schützes mit aufgesetztem elektronikgerechtem Hilfsschalterblock typisch5 000 000
● des Schützes mit aufgesetztem Hilfsschalterblock typisch10 000 000
Referenzkennzeichen gemäß IEC 81346-2:2009Q
RoHS-Richtlinie (Datum)10/01/2009
Umgebungsbedingungen
Aufstellungshöhe bei Höhe über NN maximal2 000 m
Umgebungstemperatur
● während Betrieb-25 ... +60 °C
● während Lagerung-55 ... +80 °C
relative Luftfeuchte minimal10 %
relative Luftfeuchte bei 55 °C gemäß IEC 60068-2-30 maximal95 %
Hauptstromkreis
Polzahl für Hauptstromkreis3
Anzahl der Schließer für Hauptkontakte3
Betriebsspannung
● bei AC-3 Bemessungswert maximal690 V
● bei AC-3e Bemessungswert maximal690 V
Betriebsstrom
● bei AC-1 bei 400 V bei Umgebungstemperatur 40 °C Bemessungswert22 A
● bei AC-1
— bis 690 V bei Umgebungstemperatur 40 °C Bemessungswert22 A
— bis 690 V bei Umgebungstemperatur 60 °C Bemessungswert20 A
● bei AC-3
— bei 400 V Bemessungswert12 A
— bei 500 V Bemessungswert9,2 A
— bei 690 V Bemessungswert6,7 A
● bei AC-3e
— bei 400 V Bemessungswert12 A
— bei 500 V Bemessungswert9,2 A
— bei 690 V Bemessungswert6,7 A
● bei AC-4 bei 400 V Bemessungswert8,5 A
● bei AC-5a bis 690 V Bemessungswert19,4 A
● bei AC-5b bis 400 V Bemessungswert9,9 A
● bei AC-6a
— bis 230 V bei Stromscheitelwert n=20 Bemessungswert7,2 A
— bis 400 V bei Stromscheitelwert n=20 Bemessungswert7,2 A
— bis 500 V bei Stromscheitelwert n=20 Bemessungswert7,2 A
— bis 690 V bei Stromscheitelwert n=20 Bemessungswert6,7 A
● bei AC-6a
— bis 230 V bei Stromscheitelwert n=30 Bemessungswert4,8 A
— bis 400 V bei Stromscheitelwert n=30 Bemessungswert4,8 A
— bis 500 V bei Stromscheitelwert n=30 Bemessungswert4,8 A
— bis 690 V bei Stromscheitelwert n=30 Bemessungswert4,8 A
Mindestquerschnitt im Hauptstromkreis bei maximalem AC-1 Bemessungswert4 mm²
Betriebsstrom für ca. 200000 Schaltspiele bei AC-4
● bei 400 V Bemessungswert4,1 A
● bei 690 V Bemessungswert3,3 A
Betriebsstrom
● bei 1 Strombahn bei DC-1
— bei 24 V Bemessungswert20 A
— bei 110 V Bemessungswert2,1 A
— bei 220 V Bemessungswert0,8 A
— bei 440 V Bemessungswert0,6 A
— bei 600 V Bemessungswert0,6 A
● bei 2 Strombahnen in Reihe bei DC-1
— bei 24 V Bemessungswert20 A
— bei 110 V Bemessungswert12 A
— bei 220 V Bemessungswert1,6 A
— bei 440 V Bemessungswert0,8 A
— bei 600 V Bemessungswert0,7 A
● bei 3 Strombahnen in Reihe bei DC-1
— bei 24 V Bemessungswert20 A
— bei 110 V Bemessungswert20 A
— bei 220 V Bemessungswert20 A
— bei 440 V Bemessungswert1,3 A
— bei 600 V Bemessungswert1 A
● bei 1 Strombahn bei DC-3 bei DC-5
— bei 24 V Bemessungswert20 A
— bei 110 V Bemessungswert0,1 A
● bei 2 Strombahnen in Reihe bei DC-3 bei DC-5
— bei 24 V Bemessungswert20 A
— bei 110 V Bemessungswert0,35 A
● bei 3 Strombahnen in Reihe bei DC-3 bei DC-5
— bei 24 V Bemessungswert20 A
— bei 110 V Bemessungswert20 A
— bei 220 V Bemessungswert1,5 A
— bei 440 V Bemessungswert0,2 A
— bei 600 V Bemessungswert0,2 A
Betriebsleistung
● bei AC-2 bei 400 V Bemessungswert5,5 kW
● bei AC-3
— bei 230 V Bemessungswert3 kW
— bei 400 V Bemessungswert5,5 kW
— bei 500 V Bemessungswert5,5 kW
— bei 690 V Bemessungswert5,5 kW
● bei AC-3e
— bei 230 V Bemessungswert3 kW
— bei 400 V Bemessungswert5,5 kW
— bei 500 V Bemessungswert5,5 kW
— bei 690 V Bemessungswert5,5 kW
Betriebsleistung für ca. 200000 Schaltspiele bei AC-4
● bei 400 V Bemessungswert2 kW
● bei 690 V Bemessungswert2,5 kW
Betriebsscheinleistung bei AC-6a
● bis 230 V bei Stromscheitelwert n=20 Bemessungswert2,8 kVA
● bis 400 V bei Stromscheitelwert n=20 Bemessungswert4,9 kVA
● bis 500 V bei Stromscheitelwert n=20 Bemessungswert6,2 kVA
● bis 690 V bei Stromscheitelwert n=20 Bemessungswert8 kVA
Betriebsscheinleistung bei AC-6a
● bis 230 V bei Stromscheitelwert n=30 Bemessungswert1,9 kVA
● bis 400 V bei Stromscheitelwert n=30 Bemessungswert3,3 kVA
● bis 500 V bei Stromscheitelwert n=30 Bemessungswert4,1 kVA
● bis 690 V bei Stromscheitelwert n=30 Bemessungswert5,7 kVA
Kurzzeitstromfestigkeit bei kaltem Betriebszustand bis 40 °C
● befristet auf 1 s stromlos schaltend maximal200 A; Mindestquerschnitt entsprechend AC-1 Bemessungswert verwenden
● befristet auf 5 s stromlos schaltend maximal123 A; Mindestquerschnitt entsprechend AC-1 Bemessungswert verwenden
● befristet auf 10 s stromlos schaltend maximal96 A; Mindestquerschnitt entsprechend AC-1 Bemessungswert verwenden
● befristet auf 30 s stromlos schaltend maximal74 A; Mindestquerschnitt entsprechend AC-1 Bemessungswert verwenden
● befristet auf 60 s stromlos schaltend maximal61 A; Mindestquerschnitt entsprechend AC-1 Bemessungswert verwenden
Leerschalthäufigkeit
● bei DC10 000 1/h
Schalthäufigkeit
● bei AC-1 maximal1 000 1/h
● bei AC-2 maximal750 1/h
● bei AC-3 maximal750 1/h
● bei AC-3e maximal750 1/h
● bei AC-4 maximal250 1/h
Steuerstromkreis/ Ansteuerung
Spannungsart der SteuerspeisespannungDC
Steuerspeisespannung bei DC
● Bemessungswert24 V
Arbeitsbereichsfaktor Steuerspeisespannung Bemessungswert der Magnetspule bei DC
● Anfangswert0,7
● Endwert1,25
Ausführung des Überspannungsbegrenzersmit Varistor
Anzugsleistung der Magnetspule bei DC2,8 W
Halteleistung der Magnetspule bei DC2,8 W
Schließverzug
● bei DC25 ... 130 ms
Öffnungsverzug
● bei DC7 ... 20 ms
Lichtbogendauer10 ... 15 ms
Ausführung der Ansteuerung des SchaltantriebsStandard A1 - A2
Hilfsstromkreis
Anzahl der Schließer für Hilfskontakte unverzögert schaltend1
Betriebsstrom bei AC-12 maximal10 A
Betriebsstrom bei AC-15
● bei 230 V Bemessungswert10 A
● bei 400 V Bemessungswert3 A
● bei 500 V Bemessungswert2 A
● bei 690 V Bemessungswert1 A
Betriebsstrom bei DC-12
● bei 24 V Bemessungswert10 A
● bei 48 V Bemessungswert6 A
● bei 60 V Bemessungswert6 A
● bei 110 V Bemessungswert3 A
● bei 125 V Bemessungswert2 A
● bei 220 V Bemessungswert1 A
● bei 600 V Bemessungswert0,15 A
Betriebsstrom bei DC-13
● bei 24 V Bemessungswert10 A
● bei 48 V Bemessungswert2 A
● bei 60 V Bemessungswert2 A
● bei 110 V Bemessungswert1 A
● bei 125 V Bemessungswert0,9 A
● bei 220 V Bemessungswert0,3 A
● bei 600 V Bemessungswert0,1 A
Kontaktzuverlässigkeit der HilfskontakteEine Fehlschaltung pro 100 Mio. (17 V, 1 mA)
UL/CSA Bemessungsdaten
Volllaststrom (FLA) für 3-phasigen Drehstrommotor
● bei 480 V Bemessungswert11 A
● bei 600 V Bemessungswert11 A
abgegebene mechanische Leistung [hp]
● für 1-phasigen Drehstrommotor
— bei 110/120 V Bemessungswert0,5 hp
— bei 230 V Bemessungswert2 hp
● für 3-phasigen Drehstrommotor
— bei 200/208 V Bemessungswert3 hp
— bei 220/230 V Bemessungswert3 hp
— bei 460/480 V Bemessungswert7,5 hp
— bei 575/600 V Bemessungswert10 hp
Kontaktbelastbarkeit der Hilfskontakte gemäß ULA600 / Q600
Kurzschluss-Schutz
Ausführung des Sicherungseinsatzes
● für Kurzschlussschutz des Hauptstromkreises
— bei Zuordnungsart 1 erforderlichgG: 50A (690V,100kA), aM: 20A (690V,100kA), BS88: 35A (415V,80kA)
— bei Zuordnungsart 2 erforderlichgG: 20A (690V, 100kA), aM: 16A (690V, 100kA), BS88: 20A (415V, 80kA)
● für Kurzschlussschutz des Hilfsschalters erforderlichgG: 10 A (500 V, 1 kA)
Einbau/ Befestigung/ Abmessungen
Einbaulagebei senkrechter Montageebene +/-180° drehbar, bei senkrechter Montageebene +/- 22,5° nach vorne und hinten kippbar
BefestigungsartSchraub- und Schnappbefestigung auf Hutschiene 35 mm nach DIN EN 60715
● ReiheneinbauJa
Höhe58 mm
Breite45 mm
Tiefe73 mm
einzuhaltender Abstand
● bei Reihenmontage
— vorwärts10 mm
— aufwärts10 mm
— abwärts10 mm
— seitwärts0 mm
● zu geerdeten Teilen
— vorwärts10 mm
— aufwärts10 mm
— seitwärts6 mm
— abwärts10 mm
● zu spannungsführenden Teilen
— vorwärts10 mm
— aufwärts10 mm
— abwärts10 mm
— seitwärts6 mm
Anschlüsse/ Klemmen
Ausführung des elektrischen Anschlusses
● für HauptstromkreisRingkabelschuhanschluss
● für Hilfs- und SteuerstromkreisRingkabelschuhanschluss
● am Schütz für HilfskontakteRingkabelschuhanschluss
● der MagnetspuleRingkabelschuhanschluss
Sicherheitsrelevante Kenngrößen
Produktfunktion
● Spiegelkontakt gemäß IEC 60947-4-1Nein
B10-Wert bei hoher Anforderungsrate gemäß SN 319201 000 000
Anteil gefahrbringender Ausfälle
● bei niedriger Anforderungsrate gemäß SN 3192040 %
● bei hoher Anforderungsrate gemäß SN 3192073 %
Ausfallrate [FIT] bei niedriger Anforderungsrate gemäß SN 31920100 FIT
Schutzart IP frontseitig gemäß IEC 60529IP00
Eignung zur Verwendung
● sicherheitsgerichtetes AusschaltenJa
Approbationen/ Zertifikate

Downloads und Handbücher

allgemeine Produktzulassung

CSA

CCC

Bestätigungen

UL

KC

EAC

EMV (Elektromagnetische Verträglichkeit)funktionale Sicherheit/MaschinensicherheitKonformitätserklärungPrüfbescheinigungen

RCM

Baumusterprüfbescheinigung

UK-Konformitätserklärung

EG/EU-Konformitätsbescheinigung

spezielle Prüfbescheinigungen

Typprüfbescheinigung/Werkszeugnis

Marine / Schiffbau

ABS (American Bureau of Shipping)

BV / Bureau Veritas

DNV / Det Norske Veritas

LR (Lloyds Register)

PRS / Schiffsregister in Polen

RINA / Registro Italiano Navale

Marine / SchiffbauSonstigeGefahrgut

RMRS / Russian Maritime Register

Bestätigungen

Hausgebrauch und ähnliche Zwecke

Transport Information

Weitere Informationen
Information- and Downloadcenter (Kataloge, Broschüren,…)
Industry Mall (Online-Bestellsystem)
CAx-Online-Generator
Service&Support (Handbücher, Betriebsanleitungen, Zertifikate, Kennlinien, FAQs,…)
Bilddatenbank (Produktfotos, 2D-Maßzeichnungen, 3D-Modelle, Geräteschaltpläne, EPLAN Makros, …)
Kennlinien: Auslöseverhalten, I²t, Durchlassstrom
Weitere Kennlinien (z. B. Elektrische Lebensdauer, Schalthäufigkeit)
letzte Änderung:15.02.2022
Datum:
13.05.2022		Änderungen vorbehalten
© Copyright Siemens 2022


Zusätzliche Daten

Produkt
Artikelnummer3RT2017-4LB41
ArtikelbeschreibungLeistungsschütz, AC-3 12 A, 5,5 kW / 400 V 1 S, DC 24 V 0,7-1,25* US, mit Varistor integriert, 3-polig Baugröße S00 Ringkabelschuhanschluss
ProduktfamilieSchütze SIRIUS 3RT, 3-polig bis 250 kW
ProduktstatusPM300:Aktives Produkt
Preisinformationen
Preisgruppe41B
Rohstoffzuschlagsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
MetallfaktorLDP-----
Lieferinformationen
ExportkennzeichenAL : N / ECCN : N
Regellieferzeit ab Werk (Arbeitstage)70 Tag(e)
Nettogewicht pro ME0,310 kg
Verpackungsmaße50,00 x 61,50 x 77,50
Verpackungsmaße EinheitMM
Mengeneinheit (ME)1 Stück
Verpackungsmenge1
Zusätzliche Produktinformationen
EAN4011209912137
UPC040892958324
Statistische Warennummer85364900
Listenkennzeichen (LKZ)CC-IC10
Fabrikategruppe5330
GeschäftsbereichskennzahlR711
UrsprungslandDeutschland
Einhaltung der Stoffbeschränkungen entsprechend der RoHS-RichtlinieSeit: 01.10.2009
ProduktklasseC: Kundenspezifisches Produkt kann nicht zurückgegeben werden
WEEE (2012/19/EU) RücknahmepflichtJa
REACH Art. 33 Informationspflicht nach aktueller Kandidatenliste
Aus der Lieferkette und den von uns etablierten Verfahren zur Überprüfung unserer Erzeugnisse auf besorgniserregende Stoffe liegen derzeit keine Informationen zu SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) vor.Wir gleichen unsere Erzeugnisse regelmäßig entsprechend den Erfordernissen der REACH-Verordnung mit uns vorliegenden Informationen der vorgeschalteten Anwender bezüglich der in der Kandidatenliste angegebenen Stoffe ab. Sobald uns neue Erkenntnisse vorliegen, werden unsere Informationen an Sie entsprechend aktualisiert.
Relevante PDF Kataloge
Klassifizierungen
VersionKlassifizierung
eClass627-37-10-03
eClass7.127-37-10-03
eClass827-37-10-03
eClass927-37-10-03
eClass9.127-37-10-03
ETIM5EC000066
ETIM6EC000066
ETIM7EC000066
ETIM8EC000066
IDEA44755
UNSPSC1439-12-15-21
UNSPSC1539-12-15-29

ETIM-Daten

ETIM: EC000066 - Leistungsschütz zum Schalten von Wechselstrom

Wert Einheit
Bemessungsbetriebsleistung bei AC-4, 400 V (EF008496) -kW
Bemessungssteuerspeisespannung Us bei DC (EF003980) ['-', '24']V
Spannungsart zur Betätigung (EF008242) DC
Bemessungsbetriebsstrom Ie bei AC-1, 400 V (EF001393) 22A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V (EF001392) 12A
Bemessungsbetriebsleistung bei AC-3, 400 V (EF001364) 5.5kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V (EF008495) 8.5A
Bemessungsbetriebsleistung NEMA (EF011960) 5.516240625kW
Geeignet für Reiheneinbau (EF001126) true
Anzahl der Hilfskontakte als Schließer (EF001376) 1
Anzahl der Hilfskontakte als Öffner (EF001377) -
Anschlussart Hauptstromkreis (EF006819) sonstige
Anzahl der Öffner als Hauptkontakte (EF001375) -
Anzahl der Schließer als Hauptkontakte (EF001374) 3
Bemessungssteuerspeisespannung Us bei AC 50 Hz (EF003978) -V
Bemessungssteuerspeisespannung Us bei AC 60 Hz (EF003979) -V



Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
3RT2017-4LB41 3RT2017-4LB41 DE_3RT2017-4LB41.pdf 455 Kbytes 3RT2017-4LB41 3RT2017-4LB41 DE_3RT2017-4LB41.pdf

Bewertungen (0) ▲

Es gibt keine Produktbewertungenvor.

Bewertung abgeben
Bewertung abgeben
Formular verstecken
Wertung:
Name:
E-Mail :
Betreff:
Text:
Haben Sie dieses Produkt empfehlen zu kaufen?
  Captcha
  Bewertung abgeben

Aktuelle Bewertungen unserer Kunden

Alle Bewertungen wir von den Einzelteilen erhalten wir anbieten, sind real und verifiziert. Eine kleine Geste, aber sehr wertvoll. Also danke für die Minute, die Sie in, dass Sie uns Ihre Meinung und Bewertung von Produkten ausgeben, weil es mir hilft, weiter zu verbessern und noch mehr Servicequalität zu bieten.
