> SIEMENS>KONTROLLE UND SCHÜTZE>Leistungsschütze zum Schalten von Motoren>3RT1325-1BF40 SIEMENS SCHUETZ, AC-1, 35A, DC 110V, 4POLIG, BGR. S0, SCHRAUBANSCHLUSS
Vorheriges Produkt Nächstes Produkt

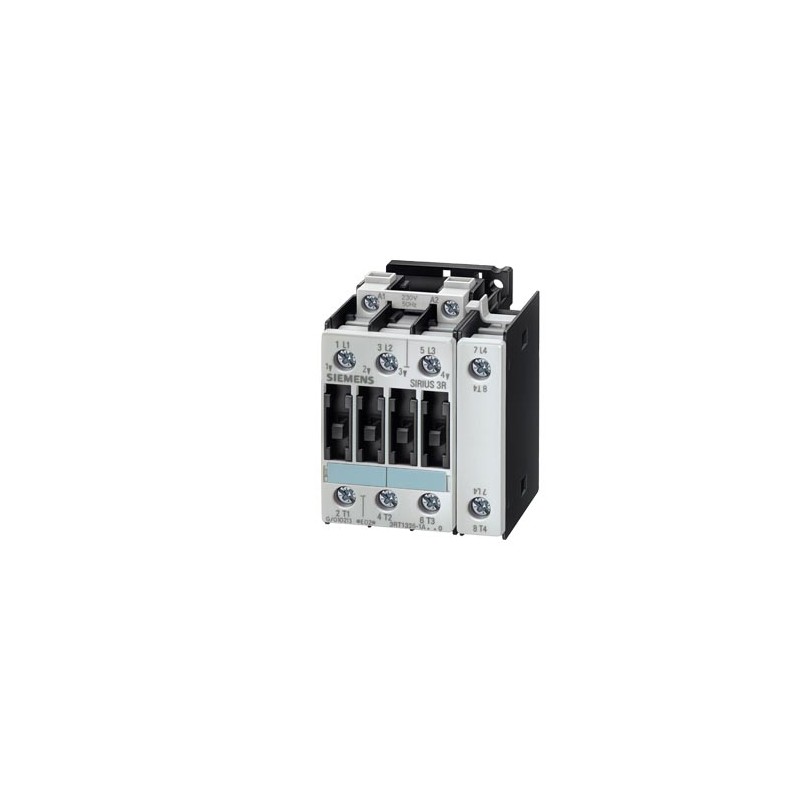

3RT1325-1BF40 SIEMENS SCHUETZ, AC-1, 35A, DC 110V, 4POLIG, BGR. S0, SCHRAUBANSCHLUSS Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

3RT1325-1BF40 SIEMENS SCHUETZ, AC-1, 35A, DC 110V, 4POLIG, BGR. S0, SCHRAUBANSCHLUSS

3RT1325-1BF40

SIEMENS

Schütz, AC-1, 35 A, DC 110 V 4-polig, Baugröße S0 Schraubanschluss !!! Auslaufprodukt !!! Nachfolger ist SIRIUS 3RT2 Präferierte Nachfolgertype ist >>3RT2325-1BF40<<

Mehr Infos


KONTROLLE UND SCHÜTZE > Leistungsschütze zum Schalten von Motoren

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von SIEMENS

* Dieser Artikel ist möglicherweise veraltet.

Gehen Sie zum alternativen Produkt: 3RT2325-1BF40 3RT2325-1BF40

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Produkt-MarkennameSIRIUS
Produkt-BezeichnungLeistungsschütz
Allgemeine technische Daten:
Baugröße des SchützesS0
Verschmutzungsgrad3
Schutzart IP
● frontseitigIP20
● der AnschlussklemmeIP20
mechanische Lebensdauer (Schaltspiele)
● des Schützes typisch10 000 000
● des Schützes mit aufgesetztem elektronikgerechtem Hilfsschalterblock typisch5 000 000
● des Schützes mit aufgesetztem Hilfsschalterblock typisch10 000 000
Umgebungsbedingungen:
Aufstellungshöhe bei Höhe über NN maximal2 000 m
Umgebungstemperatur
● während Betrieb-25 ... +60 °C
Hauptstromkreis:
Anzahl der Schließer für Hauptkontakte4
Anzahl der Öffner für Hauptkontakte0
Betriebsstrom
● bei AC-1 bei 400 V
— bei Umgebungstemperatur 40 °C Bemessungswert35 A
● bei AC-1
— bis 690 V bei Umgebungstemperatur 40 °C Bemessungswert35 A
— bis 690 V bei Umgebungstemperatur 60 °C Bemessungswert30 A
● bei AC-3
— bei 400 V Bemessungswert17 A
Betriebsstrom
● bei 1 Strombahn bei DC-1
— bei 24 V Bemessungswert35 A
— bei 110 V Bemessungswert4,5 A
● bei 2 Strombahnen in Reihe bei DC-1
— bei 24 V Bemessungswert35 A
— bei 110 V Bemessungswert35 A
● bei 3 Strombahnen in Reihe bei DC-1
— bei 24 V Bemessungswert35 A
— bei 110 V Bemessungswert35 A
Betriebsstrom
● bei 1 Strombahn bei DC-3 bei DC-5
— bei 24 V Bemessungswert20 A
— bei 110 V Bemessungswert2,5 A
● bei 2 Strombahnen in Reihe bei DC-3 bei DC-5
— bei 110 V Bemessungswert15 A
— bei 24 V Bemessungswert35 A
● bei 3 Strombahnen in Reihe bei DC-3 bei DC-5
— bei 110 V Bemessungswert35 A
— bei 24 V Bemessungswert35 A
Betriebsleistung
● bei AC-1
— bei 400 V Bemessungswert22 kW
● bei AC-2 bei 400 V Bemessungswert7,5 kW
● bei AC-3
— bei 400 V Bemessungswert7,5 kW
Verlustleistung [W] bei AC-3 bei 400 V bei Bemessungswert Betriebsstrom je Leiter0,9 W
Steuerstromkreis/ Ansteuerung:
Spannungsart der SteuerspeisespannungDC
Steuerspeisespannung bei DC
● Bemessungswert110 V
Arbeitsbereichsfaktor Steuerspeisespannung Bemessungswert der Magnetspule bei DC0,8 ... 1,1
Anzugsleistung der Magnetspule bei DC5,4 W
Halteleistung der Magnetspule bei DC5,4 W
Hilfsstromkreis:
Anzahl der Öffner
● für Hilfskontakte
— unverzögert schaltend0
Anzahl der Schließer
● für Hilfskontakte
— unverzögert schaltend0
Betriebsstrom bei AC-12 maximal10 A
Betriebsstrom bei AC-15
● bei 230 V Bemessungswert6 A
● bei 400 V Bemessungswert3 A
Betriebsstrom bei DC-12
● bei 60 V Bemessungswert6 A
● bei 110 V Bemessungswert3 A
● bei 220 V Bemessungswert1 A
Betriebsstrom bei DC-13
● bei 24 V Bemessungswert10 A
● bei 60 V Bemessungswert2 A
● bei 110 V Bemessungswert1 A
● bei 220 V Bemessungswert0,3 A
Kontaktzuverlässigkeit der HilfskontakteEine Fehlschaltung pro 100 Mio. (17 V, 1 mA)
Kurzschluss-Schutz
Ausführung des Sicherungseinsatzes
● für Kurzschlussschutz des Hauptstromkreises
— bei Zuordnungsart 1 erforderlichSicherung gL/gG: 63 A
— bei Zuordnungsart 2 erforderlichSicherung gL/gG: 25 A
● für Kurzschlussschutz des Hilfsschalters erforderlichSicherung gL/gG: 10 A
Einbau/ Befestigung/ Abmessungen:
BefestigungsartSchraub- und Schnappbefestigung auf Hutschiene 35 mm nach DIN EN 50022
● ReiheneinbauJa
Höhe85 mm
Breite61 mm
Tiefe101 mm
einzuhaltender Abstand
● zu geerdeten Teilen
— seitwärts6 mm
Anschlüsse/Klemmen:
Ausführung des elektrischen Anschlusses
● für HauptstromkreisSchraubanschluss
● für Hilfs- und SteuerstromkreisSchraubanschluss
Art der anschließbaren Leiterquerschnitte
● für Hauptkontakte
— eindrähtig2x (1 ... 2,5 mm²), 2x (2,5 ... 6 mm²), max. 2x 10 mm²
— eindrähtig oder mehrdrähtig2x (1 ... 2,5 mm²), 2x (2,5 ... 6 mm²), max. 2x 10 mm²
— feindrähtig mit Aderendbearbeitung2x (1 ... 2,5 mm²), 2x (2,5 ... 6 mm²)
● bei AWG-Leitungen für Hauptkontakte2x (20 ... 16), 2x (18 ... 14), 1x 12
Art der anschließbaren Leiterquerschnitte
● für Hilfskontakte
— eindrähtig2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), max. 2x (0,75 ... 4 mm²)
— feindrähtig mit Aderendbearbeitung2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
● bei AWG-Leitungen für Hilfskontakte2x (20 ... 16), 2x (18 ... 14), 1x 12

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
3RT1325-1BF40 SIEMENS SCHUETZ, AC-1, 35A, DC 110V, 4POLIG, BGR. S0, SCHRAUBANSCHLUSS 83 Kbytes 3RT1325-1BF40 SIEMENS SCHUETZ, AC-1, 35A, DC 110V, 4POLIG, BGR. S0, SCHRAUBANSCHLUSS
