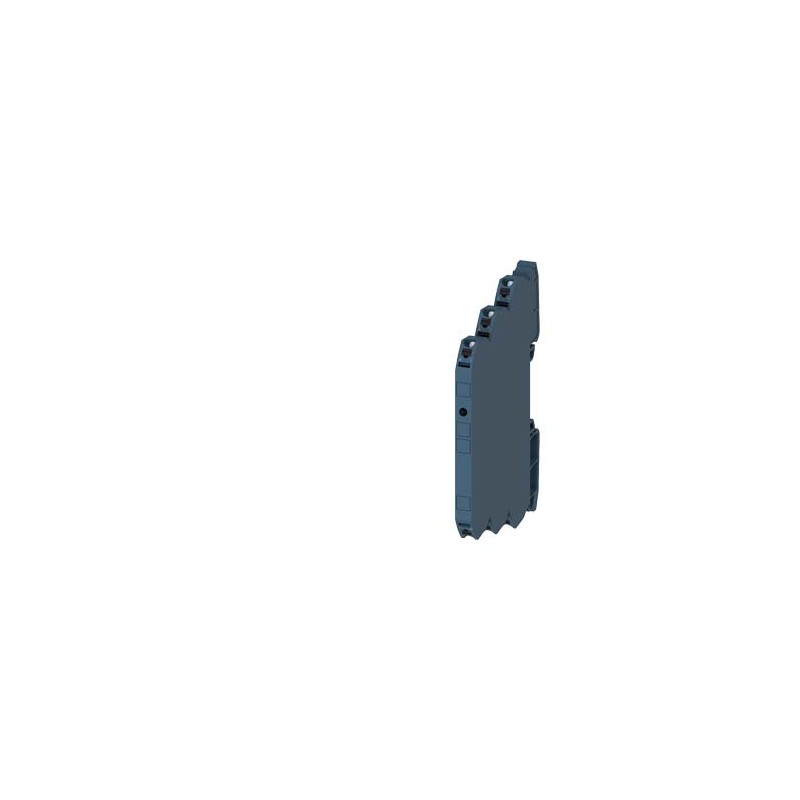

3RQ3018-2AM08-0AA0 SIEMENS ELEM. Ausgangssammelfeld, Interface-Relais, 1 CO, DC24V RANGE ARBEIT 0.7. US ..1.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

3RQ3018-2AM08-0AA0 SIEMENS ELEM. Ausgangssammelfeld, Interface-Relais, 1 CO, DC24V RANGE ARBEIT 0.7. US ..1..

3RQ3018-2AM08-0AA0

SIEMENS

5

Ausgangskoppler Relaiskoppler, 1 W, DC 24 V Arbeitsbereich 0,7...1,25 x US Gehäusebreite 6,2 mm Federzuganschluss (Push-In) thermischer Strom 6A (siehe Derating Kennlinie)

Mehr Infos


KONTROLLE UND SCHÜTZE > Funktionsrelais

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von SIEMENS

Gesamtpreis: $167.96
Stückpreis: $33.59
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Technische Daten

Ausgangskoppler Relaiskoppler, 1 W, DC 24 V Arbeitsbereich 0,7...1,25 x US Gehäusebreite 6,2 mm Federzuganschluss (Push-In) thermischer Strom 6A (siehe Derating Kennlinie)
Produkt-MarkennameSIRIUS
ProduktkategorieKoppelrelais SIRIUS 3RQ3 schmale Bauform
Produkt-BezeichnungKoppelrelais mit Relaisausgang (nicht steckbar)
Ausführung des ProduktsAusgangskoppelglied
Produkttyp-Bezeichnung3RQ3
Allgemeine technische Daten
Ausführung der Anzeige LEDJa
Produktbestandteil
● RelaisausgangJa
● HalbleiterausgangNein
aufgenommene Wirkleistung0,3 W
Isolationsspannung für Überspannungskategorie III nach IEC 60664 bei Verschmutzungsgrad 3 Bemessungswert300 V
Stoßspannungsfestigkeit Bemessungswert4 kV
maximal zulässige Spannung für sichere Trennung
● zwischen Steuer- und Hilfsstromkreis300 V
prozentuale Rückfallspannung bezogen auf die Eingangsspannung14,6 %
Schutzart IPIP20
Brennbarkeitsklasse des GehäusematerialsUL94 V-0
Schockfestigkeit
● für Bahnanwendungen gemäß DIN EN 61373Kategorie 1, Klasse B
Schwingfestigkeit
● für Bahnanwendungen gemäß DIN EN 61373Kategorie 1, Klasse B
Schalthäufigkeit maximal72 000 1/h
Schaltverhaltenmonostabil
mechanische Lebensdauer (Schaltspiele) typisch10 000 000
thermischer Strom6 A; Derating siehe Kennlinien
Referenzkennzeichen gemäß IEC 81346-2:2009K
RoHS-Richtlinie (Datum)03/25/2015
Steuerstromkreis/ Ansteuerung
Steuerspeisespannung bei DC
● Bemessungswert24 V
Arbeitsbereichsfaktor Steuerspeisespannung Bemessungswert bei DC
● Anfangswert0,7
● Endwert1,25
Einschaltverzögerungszeit
● bei DC maximal5 ms
Ausschaltverzögerungszeit10 ms
Ausführung des Relaisantriebsgepolt
Produktbestandteil StecksockelNein
Kurzschluss-Schutz
Ausführung des Sicherungseinsatzes für Kurzschlussschutz des Hilfsschalters erforderlichSicherung gG: 4 A
Hilfsstromkreis
Art des SchaltkontaktsWechsler
Material der SchaltkontakteAgSnO2
Anzahl der Wechsler für Hilfskontakte1
Betriebsstrom der Hilfskontakte bei AC-15
● bei 24 V3 A
● bei 250 V3 A
Betriebsstrom der Hilfskontakte bei DC-13
● bei 24 V1 A
● bei 125 V0,2 A
● bei 250 V0,1 A
Kontaktzuverlässigkeit der HilfskontakteEine Fehlschaltung pro 100 Mio. (17 V, 5 mA)
Hauptstromkreis
SpannungsartDC
Eingänge/ Ausgänge
Eigenschaft des Ausgangs kurzschlussfestNein
Strombelastbarkeit des Ausgangsrelais bei AC-15 bei 250 V bei 50/60 Hz3 A
Strombelastbarkeit des Ausgangsrelais bei DC-13
● bei 24 V1 A
● bei 125 V0,2 A
● bei 250 V0,1 A
Elektromagnetische Verträglichkeit
EMV-Störaussendung gemäß IEC 60947-1Umgebung A (Industriebereich)
EMV-Störfestigkeit gemäß IEC 60947-1entspricht Schärfegrad 3
leitungsgebundene Störeinkopplung
● durch Burst gemäß IEC 61000-4-42 kV
● durch Leiter-Erde Surge gemäß IEC 61000-4-52 kV
● durch Leiter-Leiter Surge gemäß IEC 61000-4-51 kV
feldgebundene Störeinkopplung gemäß IEC 61000-4-310 V/m
elektrostatische Entladung gemäß IEC 61000-4-26 kV Kontaktentladung / 8 kV Luftentladung
Anzeige
Ausführung der Anzeige als Statusanzeige durch LEDLED grün
Anschlüsse/ Klemmen
Produktfunktion abnehmbare KlemmeNein
Ausführung des elektrischen Anschlusses für Hilfs- und SteuerstromkreisFederzuganschluss (Push-In)
Leitungslänge
● bei DC maximal1 000 m
Art der anschließbaren Leiterquerschnitte
● eindrähtig1x (0,25 ... 2,5 mm²)
● feindrähtig mit Aderendbearbeitung1x (0,25 ... 1,5 mm²)
● feindrähtig ohne Aderendbearbeitung1x (0,25 ... 2,5 mm²)
● bei AWG-Leitungen eindrähtig1x (20 ... 14)
● bei AWG-Leitungen mehrdrähtig1x (20 ... 14)
anschließbarer Leiterquerschnitt
● eindrähtig0,25 ... 2,5 mm²
● feindrähtig mit Aderendbearbeitung0,25 ... 1,5 mm²
● feindrähtig ohne Aderendbearbeitung0,25 ... 2,5 mm²
AWG-Nummer als kodierter anschließbarer Leiterquerschnitt
● eindrähtig20 ... 14
● mehrdrähtig20 ... 14
Einbau/ Befestigung/ Abmessungen
Einbaulagebeliebig
BefestigungsartSchnappbefestigung
Höhe93 mm
Breite6,2 mm
Tiefe72,5 mm
einzuhaltender Abstand
● bei Reihenmontage
— vorwärts0 mm
— rückwärts0 mm
— aufwärts0 mm
— abwärts0 mm
— seitwärts0 mm
● zu geerdeten Teilen
— vorwärts0 mm
— rückwärts0 mm
— aufwärts0 mm
— seitwärts0 mm
— abwärts0 mm
● zu spannungsführenden Teilen
— vorwärts0 mm
— rückwärts0 mm
— aufwärts0 mm
— abwärts0 mm
— seitwärts0 mm
Umgebungsbedingungen
Aufstellungshöhe bei Höhe über NN maximal2 000 m
Umgebungstemperatur
● während Betrieb-40 ... +70 °C
● während Lagerung-40 ... +85 °C
● während Transport-40 ... +85 °C
relative Luftfeuchte während Betrieb10 ... 95 %
Approbationen/ Zertifikate

Downloads und Handbücher

allgemeine ProduktzulassungEMV (Elektromagnetische Verträglichkeit)

CSA

Bestätigungen

CCC

UL

EAC

RCM

KonformitätserklärungPrüfbescheinigungenMarine / SchiffbauSonstige

UK-Konformitätserklärung

EG/EU-Konformitätsbescheinigung

Typprüfbescheinigung/Werkszeugnis

DNV-GL

Bestätigungen

Weitere Informationen
Information- and Downloadcenter (Kataloge, Broschüren,…)
Industry Mall (Online-Bestellsystem)
CAx-Online-Generator
Service&Support (Handbücher, Betriebsanleitungen, Zertifikate, Kennlinien, FAQs,…)
Bilddatenbank (Produktfotos, 2D-Maßzeichnungen, 3D-Modelle, Geräteschaltpläne, EPLAN Makros, …)
Kennlinien: Derating
letzte Änderung:06.05.2021
Datum:
03.05.2022		Änderungen vorbehalten
© Copyright Siemens 2022


Zusätzliche Daten

Produkt
Artikelnummer3RQ3018-2AM08-0AA0
ArtikelbeschreibungAusgangskoppler Relaiskoppler, 1 W, DC 24 V Arbeitsbereich 0,7...1,25 x US Gehäusebreite 6,2 mm Federzuganschluss (Push-In) thermischer Strom 6A (siehe Derating Kennlinie)
ProduktfamilieKoppelrelais SIRIUS 3RQ3, schmale Bauform
ProduktstatusPM300:Aktives Produkt
Preisinformationen
Preisgruppe41H
Rohstoffzuschlagsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
Metallfaktorsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
Lieferinformationen
ExportkennzeichenAL : N / ECCN : N
Regellieferzeit ab Werk (Arbeitstage)50 Tag(e)
Nettogewicht pro ME0,033 kg
Verpackungsmaße70,00 x 95,00 x 7,00
Verpackungsmaße EinheitMM
Mengeneinheit (ME)1 Stück
Verpackungsmenge1
Mindestbestellmenge pro ME5
Zusätzliche Produktinformationen
EAN4047621003665
UPC804766216121
Statistische Warennummer85364190
Listenkennzeichen (LKZ)CC-IC10
Fabrikategruppe4950
GeschäftsbereichskennzahlR711
UrsprungslandTunesien
Einhaltung der Stoffbeschränkungen entsprechend der RoHS-RichtlinieSeit: 25.03.2015
ProduktklasseA: werkslagermäßiges Standard-Produkt kann innerhalb der Rücknahmefristen zurückgegeben werden.
WEEE (2012/19/EU) RücknahmepflichtJa
REACH Art. 33 Informationspflicht nach aktueller Kandidatenliste
Aus der Lieferkette und den von uns etablierten Verfahren zur Überprüfung unserer Erzeugnisse auf besorgniserregende Stoffe liegen derzeit keine Informationen zu SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) vor.Wir gleichen unsere Erzeugnisse regelmäßig entsprechend den Erfordernissen der REACH-Verordnung mit uns vorliegenden Informationen der vorgeschalteten Anwender bezüglich der in der Kandidatenliste angegebenen Stoffe ab. Sobald uns neue Erkenntnisse vorliegen, werden unsere Informationen an Sie entsprechend aktualisiert.
Relevante PDF Kataloge
Klassifizierungen
VersionKlassifizierung
eClass627-37-16-01
eClass7.127-37-16-01
eClass827-37-16-01
eClass927-37-16-01
eClass9.127-37-16-01
ETIM5EC001437
ETIM6EC001437
ETIM7EC001437
ETIM8EC001437
IDEA45367
UNSPSC1539-12-23-31
