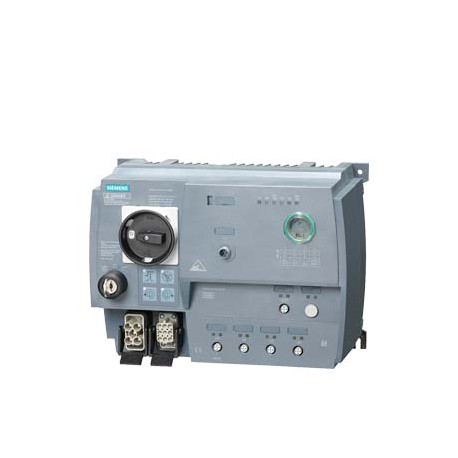

3RK1315-6LS41-2AA5 SIEMENS SIRIUS Motorstarter M200D AS-i Kommunikation: AS-Interface Direktstarter Basic me.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

3RK1315-6LS41-2AA5 SIEMENS SIRIUS Motorstarter M200D AS-i Kommunikation: AS-Interface Direktstarter Basic me..

3RK1315-6LS41-2AA5

SIEMENS

SIRIUS Motorstarter M200D AS-i Kommunikation: AS-Interface Direktstarter Basic mechanisch schaltend AC-3, 5,5 kW / 400 V 1,5 A...12,00 A elektronischer Überlastschutz Thermistor: THERMOCLICK / PTC mit Bremskontakt 180 V DC 2DI AS-i + 2DI / 1DO am Gerät Han Q4/2 - Han Q8/0 mit Hand-vor-Ort Bedienung und Schlüsselschalter

IRIUS MOTORSTARTER M200D AS-I KOMMUNIKATION: AS-INTERFACE BASIC GERADESTARTER MECHANISCHES MANÖVER 3 AC 400V/5,5KW; 1,5A... 12.00A; PROTEC. OVERC. ELEKTRONIK; THERMISTOR: TERMOCLICK / PTC MIT BREMSKONTAKT 180V DC 2DI AS-I + 2DI / 1DO IM GERÄT HAN Q4/2 - HAN Q8/0 MIT LOKALER HANDSTEUERUNG UND SICHERHEITSSCHLOSS. Hergestellt auf Bestellung ohne Möglichkeit der Rückgabe oder Stornierung.

Mehr Infos


Niederspannungsschaltgeräte > Motorstarter/Motorstarterkombination

KONTROLLE UND SCHÜTZE > AS-Interface Schaltanlagen, SIMOCODE

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von SIEMENS

Gesamtpreis: $1,240.06
Stückpreis: $1,240.06
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Technische Daten

SIRIUS Motorstarter M200D AS-i Kommunikation: AS-Interface Direktstarter Basic mechanisch schaltend AC-3, 5,5 kW / 400 V 1,5 A...12,00 A elektronischer Überlastschutz Thermistor: THERMOCLICK / PTC mit Bremskontakt 180 V DC 2DI AS-i + 2DI / 1DO am Gerät Han Q4/2 - Han Q8/0 mit Hand-vor-Ort Bedienung und Schlüsselschalter
Produkt-MarkennameSIRIUS
Produkt-BezeichnungMotorstarter
Ausführung des ProduktsDirektstarter
Produkttyp-BezeichnungM200D
AuslöseklasseCLASS 10
Produktfunktion
● Vor-Ort-BedienungJa
● Steuerstromschnittstelle zur ParallelverdrahtungNein
Isolationsspannung Bemessungswert500 V
Verschmutzungsgrad3
Stoßspannungsfestigkeit Bemessungswert6 000 V
maximal zulässige Spannung für sichere Trennung
● zwischen Haupt- und Hilfsstromkreis400 V
● zwischen Steuer- und Hilfsstromkreis24 V
Schutzart IPIP65
Schockfestigkeit12g / 11 ms
Schwingfestigkeit7 mm / 2g
mechanische Lebensdauer (Schaltspiele) der Hauptkontakte typisch10 000 000
Zuordnungsart1
EignungsnachweisCE
RoHS-Richtlinie (Datum)07/01/2006
Produktfunktion
● DirektstartenJa
● WendestartenNein
Produktbestandteil Ausgang für MotorbremseJa
Produktausstattung
● Bremsansteuerung mit AC 230 VNein
● Bremsansteuerung mit AC 400 VNein
● Bremsansteuerung mit DC 24 VNein
● Bremsansteuerung mit DC 180 VJa
● Bremsansteuerung mit DC 500 VNein
Produkterweiterung Braking Module zur BremsansteuerungNein
Produktfunktion Kurzschluss-SchutzJa
Ausführung des KurzschlussschutzesLeistungsschalter
Ausschaltvermögen Grenzkurzschlussstrom (Icu)
● bei 400 V Bemessungswert50 000 A
● bei 500 V Bemessungswert50 000 A
EMV-Störaussendung gemäß IEC 60947-1CISPR11, Umgebung A (Industriebereich)
EMV-Störfestigkeit gemäß IEC 60947-1entspricht Schärfegrad 3, Umgebung A (Industriebereich)
leitungsgebundene Störeinkopplung
● durch Burst gemäß IEC 61000-4-42 kV Netzanschluss / 1 kV Steueranschluss
● durch Leiter-Erde Surge gemäß IEC 61000-4-52 kV
● durch Leiter-Leiter Surge gemäß IEC 61000-4-51 kV
Berührungsschutz gegen elektrischen Schlagfingersicher
Hauptstromkreis
Polzahl für Hauptstromkreis3
Ausführung des Schaltkontaktselektromechanisch
einstellbarer Ansprechwert Strom des stromabhängigen Überlastauslösers1,5 ... 12 A
Ausführung des MotorschutzesMotorvollschutz
Betriebsspannung Bemessungswert200 ... 440 V
Betriebsstrom
● bei AC bei 400 V Bemessungswert12 A
● bei AC-3 bei 400 V Bemessungswert12 A
Betriebsleistung
● bei AC-3
— bei 400 V Bemessungswert5,5 kW
— bei 500 V Bemessungswert5 500 W
Produktfunktion
● digitale Eingänge parametrierbarNein
● digitale Ausgänge parametrierbarNein
Anzahl der Digitaleingänge4
Anzahl der Buchsen
● für digitale Ausgangssignale1
● für digitale Eingangssignale4
Anzahl der Digitalausgänge1
Versorgungsspannung
Spannungsart der VersorgungsspannungDC
Versorgungsspannung 1 bei DC24 V
Versorgungsspannung 1 bei DC Bemessungswert30 V
● minimal zulässig26,5 V
● maximal zulässig31,6 V
Steuerstromkreis/ Ansteuerung
Spannungsart der SteuerspeisespannungDC
Steuerspeisespannung bei DC Bemessungswert20,4 ... 28,8 V
Steuerspeisespannung 1
● bei DC Bemessungswert24 V
● bei DC Bemessungswert20,4 ... 28,8 V
● bei DC20,4 ... 28,8 V
Steuerstrom bei DC
● bei Betriebsart Standby0,1 A
● während Betrieb0,6 A
Verlustleistung [W] im Hilfs- und Steuerstromkreis
● bei Schaltzustand AUS mit Bypass-Schaltung2,0736 W
● bei Schaltzustand EIN mit Bypass-Schaltung4,1184 W
Reaktionszeiten
Einschaltverzögerungszeit85 ms
Ausschaltverzögerungszeit65 ms
Einbaulagesenkrecht, waagrecht, liegend
● empfohlenwaagerecht
BefestigungsartSchraubbefestigung
Höhe215 mm
Breite294 mm
Tiefe159 mm
Umgebungsbedingungen
Aufstellungshöhe bei Höhe über NN maximal2 000 m
Umgebungstemperatur
● während Betrieb-25 ... +55 °C
● während Lagerung-40 ... +70 °C
● während Transport-40 ... +70 °C
relative Luftfeuchte während Betrieb10 ... 95 %
Protokoll wird unterstützt
● PROFIBUS DP-ProtokollNein
● PROFINET-ProtokollNein
Ausführung der Schnittstelle
● AS-Interface-ProtokollJa
● PROFINET-ProtokollNein
● PROFIBUS DP-ProtokollNein
Produktfunktion Bus-KommunikationJa
Protokoll wird unterstützt AS-Interface-ProtokollJa
Produktfunktion Steuerstromschnittstelle mit IO-LinkNein
Ausführung des elektrischen Anschlusses der KommunikationsschnittstelleM12-Stecker
Ausführung des elektrischen Anschlusses
● für HauptstromkreisStecker gemäß ISO 23570, HAN Q4/2
● für Hilfs- und SteuerstromkreisStecker
Ausführung des elektrischen Anschlusses
● 1 für digitale EingangssignaleM12-Buchse
● 1 für digitale AusgangssignaleM12-Buchse
● 2 für digitale EingangssignaleM12-Buchse
● 3 für digitale EingangssignaleM12-Buchse
● 4 für digitale EingangssignaleM12-Buchse
Ausführung des elektrischen Anschlusses
● an der herstellerspezifischen Geräteschnittstelleoptische Schnittstelle
● für die Adressierung des GerätsM12-Stecker
● zur Einspeisung der VersorgungsspannungM12-Stecker
Volllaststrom (FLA) für 3-phasigen Drehstrommotor bei 480 V Bemessungswert11 A
abgegebene mechanische Leistung [hp]
● für 3-phasigen Drehstrommotor
— bei 220/230 V Bemessungswert3 hp
— bei 460/480 V Bemessungswert7,5 hp
— bei 575/600 V Bemessungswert10 hp
Betriebsspannung bei AC bei 60 Hz gemäß CSA und UL Bemessungswert600 V
Approbationen/ Zertifikate

Downloads und Handbücher

allgemeine ProduktzulassungEMV (Elektromagnetische Verträglichkeit)

CSA

CCC

Bestätigungen

UL

EAC

RCM

KonformitätserklärungPrüfbescheinigungenSonstigeGefahrgut

EG/EU-Konformitätsbescheinigung

UK-Konformitätserklärung

Typprüfbescheinigung/Werkszeugnis

ASI-Zertifizierung

Bestätigungen

Transport Information

Weitere Informationen
Information- and Downloadcenter (Kataloge, Broschüren,…)
Industry Mall (Online-Bestellsystem)
CAx-Online-Generator
Service&Support (Handbücher, Betriebsanleitungen, Zertifikate, Kennlinien, FAQs,…)
Bilddatenbank (Produktfotos, 2D-Maßzeichnungen, 3D-Modelle, Geräteschaltpläne, EPLAN Makros, …)
letzte Änderung:21.12.2021
Datum:
16.05.2022		Änderungen vorbehalten
© Copyright Siemens 2022


Zusätzliche Daten

Produkt
Artikelnummer3RK1315-6LS41-2AA5
ArtikelbeschreibungSIRIUS Motorstarter M200D AS-i Kommunikation: AS-Interface Direktstarter Basic mechanisch schaltend AC-3, 5,5 kW / 400 V 1,5 A...12,00 A elektronischer Überlastschutz Thermistor: THERMOCLICK / PTC mit Bremskontakt 180 V DC 2DI AS-i + 2DI / 1DO am Gerät Han Q4/2 - Han Q8/0 mit Hand-vor-Ort Bedienung und Schlüsselschalter
ProduktfamilieMotorstarter M200D Basic
ProduktstatusPM300:Aktives Produkt
Preisinformationen
Preisgruppe42D
Rohstoffzuschlagsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
MetallfaktorLAO-----
Lieferinformationen
ExportkennzeichenAL : N / ECCN : EAR99
Regellieferzeit ab Werk (Arbeitstage)100 Tag(e)
Nettogewicht pro ME3,840 kg
Verpackungsmaße287,00 x 377,00 x 221,00
Verpackungsmaße EinheitMM
Mengeneinheit (ME)1 Stück
Verpackungsmenge1
Zusätzliche Produktinformationen
EAN4011209823235
UPC662643544152
Statistische Warennummer85371098
Listenkennzeichen (LKZ)CC-IC10
Fabrikategruppe3722
GeschäftsbereichskennzahlR711
UrsprungslandDeutschland
Einhaltung der Stoffbeschränkungen entsprechend der RoHS-RichtlinieSeit: 01.07.2006
ProduktklasseC: Kundenspezifisches Produkt kann nicht zurückgegeben werden
WEEE (2012/19/EU) RücknahmepflichtJa
REACH Art. 33 Informationspflicht nach aktueller Kandidatenliste

Informationspflicht nach Artikel 33, REACH-Verordnung: Dieses Produkt enthält ein oder mehrere Erzeugnisse, in welchen folgender Stoff der Kandidatenliste in einer Konzentration über 0,1 Massenprozent vorhanden ist:

Blei

Auf Basis der aktuell vorliegenden Informationen gehen wir davon aus, dass diese Stoffe im Rahmen der bestimmungsgemäßen Verwendung (einschließlich der Entsorgung) des(r) Erzeugnisse(s) (siehe auch Produktdokumentation) kein Risiko darstellen.

Informationspflicht nach Artikel 33, REACH-Verordnung: Dieses Produkt enthält ein oder mehrere Erzeugnisse, in welchen folgender Stoff der Kandidatenliste in einer Konzentration über 0,1 Massenprozent vorhanden ist:

Bleimonoxid (Bleioxid)

Auf Basis der aktuell vorliegenden Informationen gehen wir davon aus, dass diese Stoffe im Rahmen der bestimmungsgemäßen Verwendung (einschließlich der Entsorgung) des(r) Erzeugnisse(s) (siehe auch Produktdokumentation) kein Risiko darstellen.

Relevante PDF Kataloge
Klassifizierungen
VersionKlassifizierung
eClass627-37-09-05
eClass7.127-37-09-05
eClass827-37-09-05
eClass927-37-09-05
eClass9.127-37-09-05
ETIM5EC001037
ETIM6EC001037
ETIM7EC001037
ETIM8EC001037
UNSPSC1439-12-15-21
UNSPSC1539-12-15-21

ETIM-Daten

ETIM: EC001037 - Motorstarter/Motorstarterkombination

Wert Einheit
Anzahl der Hilfskontakte als Öffner (EF001377) -
Unterstützt Protokoll für LON (EF003017) -
Unterstützt Protokoll für DeviceNet Safety (EF007520) -
Unterstützt Protokoll für INTERBUS-Safety (EF006662) -
Unterstützt Protokoll für SUCONET (EF003060) -
Anzahl der Leuchtmelder (EF001965) -
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 400 V (EF009605) -A
Bemessungsbetriebsleistung bei AC-3, 230 V, 3-phasig (EF009599) -kW
Unterstützt Protokoll für PROFIsafe (EF007526) -
Unterstützt Protokoll für PROFIBUS (EF003052) -
Anzahl der Hilfskontakte als Schließer (EF001376) -
Unterstützt Protokoll für EtherNet/IP (EF007521) -
Externer Reset möglich (EF003426) -
Umgebungstemperatur, Obergrenze ohne Einschränkungen (EF009603) -°C
Bemessungsleistung, 460 V, 60 Hz, 3-phasig (EF009600) -kW
Geeignet für NOT-AUS (EF001433) -
Unterstützt Protokoll für Modbus (EF003057) -
Bemessungsleistung, 575 V, 60 Hz, 3-phasig (EF009601) -kW
Unterstützt Protokoll für SafetyBUS p (EF007527) -
Mit Sicherung (EF006693) -
Unterstützt Protokoll für Data-Highway (EF003058) -
Schutzart (NEMA) (EF011959) -
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 480 Y/277 V (EF009607) -A
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 230 V (EF009606) -A
Unterstützt Protokoll für PROFINET CBA (EF007524) -
Unterstützt Protokoll für INTERBUS (EF003054) -
Unterstützt Protokoll für DeviceNet (EF003059) -
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 600 Y/347 V (EF009608) -A
Unterstützt Protokoll für AS-Interface Safety at Work (EF007519) -
Anzahl der Befehlsstellen (EF001372) -
Unterstützt Protokoll für sonstige Bussysteme (EF003062) -
Unterstützt Protokoll für Foundation Fieldbus (EF007522) -
Unterstützt Protokoll für PROFINET IO (EF007525) -
Temperaturkompensierter Überlastschutz (EF009604) -
Unterstützt Protokoll für TCP/IP (EF003050) -
Unterstützt Protokoll für CAN (EF003053) -
Tragschienenmontage möglich (EF003972) -
Unterstützt Protokoll für SERCOS (EF006657) -
Art des Motorstarters (EF009598) Direktstarter (DOL)
Mit Kurzschlussauslöser (EF006691) true
Bemessungssteuerspeisespannung Us bei AC 50 Hz (EF003978) ['-', '-']V
Bemessungssteuerspeisespannung Us bei AC 60 Hz (EF003979) ['-', '-']V
Bemessungssteuerspeisespannung Us bei DC (EF003980) ['20.4', '28.8']V
Spannungsart zur Betätigung (EF008242) DC
Bemessungsbetriebsleistung bei AC-3, 400 V (EF001364) 5.5kW
Bemessungsbetriebsstrom Ie (EF001443) 12A
Bemessungsbetriebsstrom bei AC-3, 400 V (EF009602) 12A
Überlastauslöser Stromeinstellung (EF002336) ['1.5', '12']A
Auslöseklasse (EF006668) CLASS 10
Anschlussart Hauptstromkreis (EF006819) sonstige
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis (EF006979) sonstige
Mit Trafo (EF000278) false
Zuordnungsart nach IEC 60947-4-3 (EF012390) Klasse 1
Schutzart (IP) (EF005474) IP65
Unterstützt Protokoll für ASI (EF003051) true
Breite (EF000008) 294.0mm
Höhe (EF000040) 215.0mm
Tiefe (EF000049) 159.0mm



Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
3RK1315-6LS41-2AA5 3RK1315-6LS41-2AA5 DE_3RK1315-6LS41-2AA5.pdf 327 Kbytes 3RK1315-6LS41-2AA5 3RK1315-6LS41-2AA5 DE_3RK1315-6LS41-2AA5.pdf

Bewertungen (0) ▲

Es gibt keine Produktbewertungenvor.

Bewertung abgeben
Bewertung abgeben
Formular verstecken
Wertung:
Name:
E-Mail :
Betreff:
Text:
Haben Sie dieses Produkt empfehlen zu kaufen?
  Captcha
  Bewertung abgeben

Aktuelle Bewertungen unserer Kunden

Alle Bewertungen wir von den Einzelteilen erhalten wir anbieten, sind real und verifiziert. Eine kleine Geste, aber sehr wertvoll. Also danke für die Minute, die Sie in, dass Sie uns Ihre Meinung und Bewertung von Produkten ausgeben, weil es mir hilft, weiter zu verbessern und noch mehr Servicequalität zu bieten.
