3RF2320-1DA02
SIEMENS
1

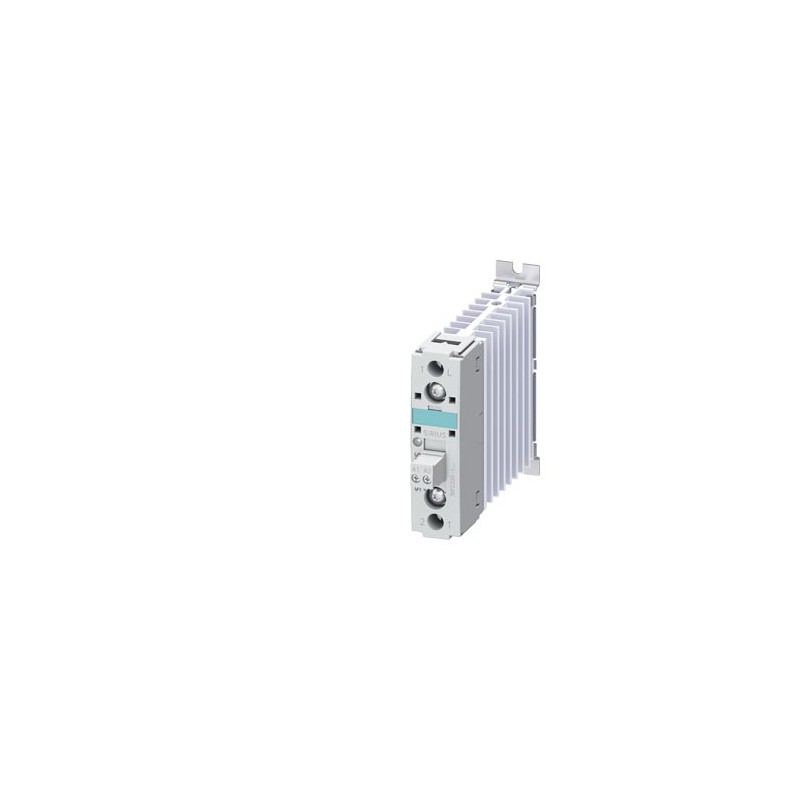

Halbleiterschütz 1-phasig 3RF2 AC 51 / 20 A / 40 °C 24-230 V / DC 24 V kurzschlussfest mit B-Automat
Niederspannungsschaltgeräte > Leistungsschütz zum Schalten von Wechselstrom
KONTROLLE UND SCHÜTZE > Leistungsschütze zum Schalten von Motoren
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von SIEMENS
Danke für Ihr Interesse an unseren Produkten, wir hoffen die Lieferzeit ist ok.
Während der Bestellung können Sie den für Sie bestmöglichen Versand wählen: Express 24h, Standard 48h/72h, etc.
Halbleiterschütz 1-phasig 3RF2 AC 51 / 20 A / 40 °C 24-230 V / DC 24 V kurzschlussfest mit B-Automat | ||||||||||||||||||||||||||
Produkt-Markenname | SIRIUS | |||||||||||||||||||||||||
Produkt-Bezeichnung | Halbleiterschütz | |||||||||||||||||||||||||
Ausführung des Produkts | 1-phasig | |||||||||||||||||||||||||
Produkttyp-Bezeichnung | 3RF23 | |||||||||||||||||||||||||
Hersteller-Artikelnummer | ||||||||||||||||||||||||||
● _1 des bestellbaren Zubehörs | 3RF2900-3PA88 | |||||||||||||||||||||||||
● _3 des bestellbaren Zubehörs | 3RF2900-0EA18 | |||||||||||||||||||||||||
● _4 des bestellbaren Zubehörs | 3RF2920-0GA13 | |||||||||||||||||||||||||
● _5 des bestellbaren Zubehörs | 3RF2920-0FA08 | |||||||||||||||||||||||||
Produkt-Bezeichnung | ||||||||||||||||||||||||||
● _1 des bestellbaren Zubehörs | Klemmenabdeckung | |||||||||||||||||||||||||
● _3 des bestellbaren Zubehörs | Konverter | |||||||||||||||||||||||||
● _4 des bestellbaren Zubehörs | Lastüberwachung | |||||||||||||||||||||||||
● _5 des bestellbaren Zubehörs | Lastüberwachung Basis | |||||||||||||||||||||||||
Allgemeine technische Daten | ||||||||||||||||||||||||||
Produktfunktion | Kurzschlussfest mit B-Automat | |||||||||||||||||||||||||
Verlustleistung [W] bei Bemessungswert Strom ohne Laststromanteil typisch | 0,4 W | |||||||||||||||||||||||||
Isolationsspannung Bemessungswert | 600 V | |||||||||||||||||||||||||
Verschmutzungsgrad | 3 | |||||||||||||||||||||||||
Spannungsart der Steuerspeisespannung | DC | |||||||||||||||||||||||||
Stoßspannungsfestigkeit des Hauptstromkreises Bemessungswert | 6 kV | |||||||||||||||||||||||||
Schockfestigkeit gemäß IEC 60068-2-27 | 15g / 11 ms | |||||||||||||||||||||||||
Schwingfestigkeit gemäß IEC 60068-2-6 | 2g | |||||||||||||||||||||||||
Referenzkennzeichen gemäß IEC 81346-2:2009 | Q | |||||||||||||||||||||||||
RoHS-Richtlinie (Datum) | 05/28/2009 | |||||||||||||||||||||||||
Hauptstromkreis | ||||||||||||||||||||||||||
Polzahl für Hauptstromkreis | 1 | |||||||||||||||||||||||||
Anzahl der Schließer für Hauptkontakte | 1 | |||||||||||||||||||||||||
Anzahl der Öffner für Hauptkontakte | 0 | |||||||||||||||||||||||||
Betriebsspannung bei AC | ||||||||||||||||||||||||||
● bei 50 Hz Bemessungswert | 24 ... 230 V | |||||||||||||||||||||||||
● bei 60 Hz Bemessungswert | 24 ... 230 V | |||||||||||||||||||||||||
Betriebsfrequenz Bemessungswert | 50 ... 60 Hz | |||||||||||||||||||||||||
Arbeitsbereich bezogen auf die Betriebsspannung bei AC | ||||||||||||||||||||||||||
● bei 50 Hz | 20 ... 253 V | |||||||||||||||||||||||||
● bei 60 Hz | 20 ... 253 V | |||||||||||||||||||||||||
Betriebsstrom | ||||||||||||||||||||||||||
● bei AC-51 Bemessungswert | 20 A | |||||||||||||||||||||||||
● bei AC-51 gemäß IEC 60947-4-3 | 13,2 A | |||||||||||||||||||||||||
● gemäß UL 508 Bemessungswert | 17,6 A | |||||||||||||||||||||||||
Betriebsstrom minimal | 500 mA | |||||||||||||||||||||||||
Betriebsstrom des Leitungsschutzschalters bei AC Bemessungswert | 20 A | |||||||||||||||||||||||||
Spannungssteilheit am Thyristor für Hauptkontakte maximal zulässig | 1 000 V/µs | |||||||||||||||||||||||||
Sperrspannung am Thyristor für Hauptkontakte maximal zulässig | 800 V | |||||||||||||||||||||||||
Sperrstrom des Thyristors | 10 mA | |||||||||||||||||||||||||
Derating-Temperatur | 40 °C | |||||||||||||||||||||||||
Stoßstromfestigkeit Bemessungswert | 1 150 A | |||||||||||||||||||||||||
I2t-Wert maximal | 6 600 A²·s | |||||||||||||||||||||||||
Steuerstromkreis/ Ansteuerung | ||||||||||||||||||||||||||
Spannungsart der Steuerspeisespannung | DC | |||||||||||||||||||||||||
Steuerspeisespannung 1 | ||||||||||||||||||||||||||
● bei DC Bemessungswert | 30 V | |||||||||||||||||||||||||
● bei DC | 15 ... 24 V | |||||||||||||||||||||||||
Steuerspeisespannung | ||||||||||||||||||||||||||
● bei DC Anfangswert für Signal <1> Erkennung | 15 V | |||||||||||||||||||||||||
● bei DC Endwert für Signal<0>-Erkennung | 5 V | |||||||||||||||||||||||||
Steuerstrom bei minimaler Steuerspeisespannung | ||||||||||||||||||||||||||
● bei DC | 13 mA | |||||||||||||||||||||||||
Steuerstrom bei DC Bemessungswert | 15 mA | |||||||||||||||||||||||||
Einschaltverzögerungszeit | 1 ms; zusätzl. max. eine Halbwelle | |||||||||||||||||||||||||
Ausschaltverzögerungszeit | 1 ms; zusätzl. max. eine Halbwelle | |||||||||||||||||||||||||
Hilfsstromkreis | ||||||||||||||||||||||||||
Anzahl der Öffner für Hilfskontakte | 0 | |||||||||||||||||||||||||
Anzahl der Schließer für Hilfskontakte | 0 | |||||||||||||||||||||||||
Anzahl der Wechsler für Hilfskontakte | 0 | |||||||||||||||||||||||||
Einbau/ Befestigung/ Abmessungen | ||||||||||||||||||||||||||
Befestigungsart | Schraub- und Schnappbefestigung auf Hutschiene 35 mm nach IEC 60715 | |||||||||||||||||||||||||
● Reiheneinbau | Ja | |||||||||||||||||||||||||
Höhe | 95 mm | |||||||||||||||||||||||||
Breite | 22,5 mm | |||||||||||||||||||||||||
Tiefe | 120 mm | |||||||||||||||||||||||||
Anschlüsse/ Klemmen | ||||||||||||||||||||||||||
Ausführung des elektrischen Anschlusses | ||||||||||||||||||||||||||
● für Hauptstromkreis | Schraubanschluss | |||||||||||||||||||||||||
● für Hilfs- und Steuerstromkreis | Schraubanschluss | |||||||||||||||||||||||||
Art der anschließbaren Leiterquerschnitte | ||||||||||||||||||||||||||
● für Hauptkontakte | ||||||||||||||||||||||||||
— eindrähtig | 2x (1,5 ... 2,5 mm²), 2x (2,5 ... 6 mm²) | |||||||||||||||||||||||||
— feindrähtig mit Aderendbearbeitung | 2x (1 ... 2,5 mm²), 2x (2,5 ... 6 mm²), 1x 10 mm² | |||||||||||||||||||||||||
● bei AWG-Leitungen für Hauptkontakte | 2x (14 ... 10) | |||||||||||||||||||||||||
anschließbarer Leiterquerschnitt für Hauptkontakte | ||||||||||||||||||||||||||
● eindrähtig oder mehrdrähtig | 1,5 ... 6 mm² | |||||||||||||||||||||||||
● feindrähtig mit Aderendbearbeitung | 1 ... 10 mm² | |||||||||||||||||||||||||
Art der anschließbaren Leiterquerschnitte | ||||||||||||||||||||||||||
● für Hilfs- und Steuerkontakte | ||||||||||||||||||||||||||
— eindrähtig | 1x (0,5 ... 2,5 mm²), 2x (0,5 ... 1,0 mm²) | |||||||||||||||||||||||||
— feindrähtig mit Aderendbearbeitung | 1x (0,5 ... 2,5 mm²), 2x (0,5 ... 1,0 mm²) | |||||||||||||||||||||||||
— feindrähtig ohne Aderendbearbeitung | 1x (0,5 ... 2,5 mm²), 2x (0,5 ... 1,0 mm²) | |||||||||||||||||||||||||
● bei AWG-Leitungen für Hilfs- und Steuerkontakte | 1x (AWG 20 ... 12) | |||||||||||||||||||||||||
AWG-Nummer als kodierter anschließbarer Leiterquerschnitt für Hauptkontakte | 10 ... 14 | |||||||||||||||||||||||||
Anzugsdrehmoment | ||||||||||||||||||||||||||
● für Hauptkontakte bei Schraubanschluss | 2 ... 2,5 N·m | |||||||||||||||||||||||||
● für Hilfs- und Steuerkontakte bei Schraubanschluss | 0,5 ... 0,6 N·m | |||||||||||||||||||||||||
Anzugsdrehmoment [lbf·in] | ||||||||||||||||||||||||||
● für Hauptkontakte bei Schraubanschluss | 18 ... 22 lbf·in | |||||||||||||||||||||||||
● für Hilfs- und Steuerkontakte bei Schraubanschluss | 4,5 ... 5,3 lbf·in | |||||||||||||||||||||||||
Ausführung des Gewindes der Anschlussschraube | ||||||||||||||||||||||||||
● für Hauptkontakte | M4 | |||||||||||||||||||||||||
● der Hilfs- und Steuerkontakte | M3 | |||||||||||||||||||||||||
Abisolierlänge der Leitung | ||||||||||||||||||||||||||
● für Hauptkontakte | 7 mm | |||||||||||||||||||||||||
● für Hilfs- und Steuerkontakte | 7 mm | |||||||||||||||||||||||||
Sicherheitsrelevante Kenngrößen | ||||||||||||||||||||||||||
Schutzart IP frontseitig gemäß IEC 60529 | IP20 | |||||||||||||||||||||||||
Berührungsschutz frontseitig gemäß IEC 60529 | fingersicher bei senkrechter Berührung von vorne | |||||||||||||||||||||||||
Umgebungsbedingungen | ||||||||||||||||||||||||||
Aufstellungshöhe bei Höhe über NN maximal | 1 000 m | |||||||||||||||||||||||||
Umgebungstemperatur | ||||||||||||||||||||||||||
● während Betrieb | -25 ... +60 °C | |||||||||||||||||||||||||
● während Lagerung | -55 ... +80 °C | |||||||||||||||||||||||||
Elektromagnetische Verträglichkeit | ||||||||||||||||||||||||||
leitungsgebundene Störeinkopplung | ||||||||||||||||||||||||||
● durch Burst gemäß IEC 61000-4-4 | 2 kV / 5 kHz Verhaltenskriterium 2 | |||||||||||||||||||||||||
● durch Leiter-Erde Surge gemäß IEC 61000-4-5 | 2 kV Verhaltenskriterium 2 | |||||||||||||||||||||||||
● durch Leiter-Leiter Surge gemäß IEC 61000-4-5 | 1 kV Verhaltenskriterium 2 | |||||||||||||||||||||||||
● durch Hochfrequenzeinstrahlung gemäß IEC 61000-4-6 | 140 dBuV im Frequenzbereich 0,15 ... 80 MHz, Verhaltenskriterium 1 | |||||||||||||||||||||||||
feldgebundene Störeinkopplung gemäß IEC 61000-4-3 | 80 MHz ... 1 GHz 10 V/m, Verhaltenskriterium 1 | |||||||||||||||||||||||||
elektrostatische Entladung gemäß IEC 61000-4-2 | 4 kV Kontaktentladung / 8 kV Luftentladung, Verhaltenskriterium 2 | |||||||||||||||||||||||||
leitungsgebundene HF-Störaussendung gemäß CISPR11 | Klasse A für Industriebereich | |||||||||||||||||||||||||
feldgebundene HF-Störaussendung gemäß CISPR11 | Klasse B für Wohn-, Geschäfts- und Gewerbebereich | |||||||||||||||||||||||||
Kurzschlussschutz, Ausführung des Sicherungseinsatzes | ||||||||||||||||||||||||||
Hersteller-Artikelnummer | ||||||||||||||||||||||||||
● der gS-Sicherung für Halbleiterschutz bei NH-Bauform verwendbar | 3NE1814-0 | |||||||||||||||||||||||||
● der gR-Sicherung für Halbleiterschutz bei zylindrischer Bauform verwendbar | 5SE1325 | |||||||||||||||||||||||||
● der aR-Sicherung für Halbleiterschutz bei NH-Bauform verwendbar | 3NE8015-1 | |||||||||||||||||||||||||
● der aR-Sicherung für Halbleiterschutz bei zylindrischer Bauform 10 x 38 mm verwendbar | 3NC1032 | |||||||||||||||||||||||||
● der aR-Sicherung für Halbleiterschutz bei zylindrischer Bauform 14 x 51 mm verwendbar | 3NC1450 | |||||||||||||||||||||||||
● der aR-Sicherung für Halbleiterschutz bei zylindrischer Bauform 22 x 58 mm verwendbar | 3NC2263 | |||||||||||||||||||||||||
Hersteller-Artikelnummer der gG-Sicherung | ||||||||||||||||||||||||||
● bei NH-Bauform verwendbar | 3NA6807 | |||||||||||||||||||||||||
● bei zylindrischer Bauform 10 x 38 mm verwendbar | 3NW6007-1 | |||||||||||||||||||||||||
● bei zylindrischer Bauform 14 x 51 mm verwendbar | 3NW6107-1 | |||||||||||||||||||||||||
● bei zylindrischer Bauform 22 x 58 mm verwendbar | 3NW6207-1; Diese Sicherungen haben einen kleineren Bemessungsstrom als die Halbleiterrelais | |||||||||||||||||||||||||
Hersteller-Artikelnummer | ||||||||||||||||||||||||||
● der DIAZED-Sicherung verwendbar | 5SB2711 | |||||||||||||||||||||||||
● der NEOZED-Sicherung verwendbar | 5SE2320 | |||||||||||||||||||||||||
Approbationen/ Zertifikate | ||||||||||||||||||||||||||
Downloads und Handbücher | ||||||||||||||||||||||||||
| ||||||||||||||||||||||||||
Weitere Informationen | ||||||||||||||||||||||||||
Information- and Downloadcenter (Kataloge, Broschüren,…) | ||||||||||||||||||||||||||
Industry Mall (Online-Bestellsystem) | ||||||||||||||||||||||||||
CAx-Online-Generator | ||||||||||||||||||||||||||
Service&Support (Handbücher, Betriebsanleitungen, Zertifikate, Kennlinien, FAQs,…) | ||||||||||||||||||||||||||
Bilddatenbank (Produktfotos, 2D-Maßzeichnungen, 3D-Modelle, Geräteschaltpläne, EPLAN Makros, …) | ||||||||||||||||||||||||||
letzte Änderung: | 12.01.2022 | |||||||||||||||||||||||||
Datum: 10.05.2022 | Änderungen vorbehalten © Copyright Siemens 2022 |
Produkt | |||||||||||||||||||||||||||||||||||||
Artikelnummer | 3RF2320-1DA02 | ||||||||||||||||||||||||||||||||||||
Artikelbeschreibung | Halbleiterschütz 1-phasig 3RF2 AC 51 / 20 A / 40 °C 24-230 V / DC 24 V kurzschlussfest mit B-Automat | ||||||||||||||||||||||||||||||||||||
Produktfamilie | Halbleiterrelais und Halbleiterschütze SIRIUS 3RF2 | ||||||||||||||||||||||||||||||||||||
Produktstatus | PM300:Aktives Produkt | ||||||||||||||||||||||||||||||||||||
Preisinformationen | |||||||||||||||||||||||||||||||||||||
Preisgruppe | 41C | ||||||||||||||||||||||||||||||||||||
Rohstoffzuschlag | siehe Metallfaktor (Details erhalten Sie in der Hilfe) | ||||||||||||||||||||||||||||||||||||
Metallfaktor | siehe Metallfaktor (Details erhalten Sie in der Hilfe) | ||||||||||||||||||||||||||||||||||||
Lieferinformationen | |||||||||||||||||||||||||||||||||||||
Exportkennzeichen | AL : N / ECCN : N | ||||||||||||||||||||||||||||||||||||
Regellieferzeit ab Werk (Arbeitstage) | 40 Tag(e) | ||||||||||||||||||||||||||||||||||||
Nettogewicht pro ME | 0,180 kg | ||||||||||||||||||||||||||||||||||||
Verpackungsmaße | 28,00 x 108,50 x 147,00 | ||||||||||||||||||||||||||||||||||||
Verpackungsmaße Einheit | MM | ||||||||||||||||||||||||||||||||||||
Mengeneinheit (ME) | 1 Stück | ||||||||||||||||||||||||||||||||||||
Verpackungsmenge | 1 | ||||||||||||||||||||||||||||||||||||
Zusätzliche Produktinformationen | |||||||||||||||||||||||||||||||||||||
EAN | 4011209572522 | ||||||||||||||||||||||||||||||||||||
UPC | 754554863047 | ||||||||||||||||||||||||||||||||||||
Statistische Warennummer | 85364900 | ||||||||||||||||||||||||||||||||||||
Listenkennzeichen (LKZ) | CC-IC10 | ||||||||||||||||||||||||||||||||||||
Fabrikategruppe | 3725 | ||||||||||||||||||||||||||||||||||||
Geschäftsbereichskennzahl | R711 | ||||||||||||||||||||||||||||||||||||
Ursprungsland | Deutschland | ||||||||||||||||||||||||||||||||||||
Einhaltung der Stoffbeschränkungen entsprechend der RoHS-Richtlinie | Seit: 28.05.2009 | ||||||||||||||||||||||||||||||||||||
Produktklasse | A: werkslagermäßiges Standard-Produkt kann innerhalb der Rücknahmefristen zurückgegeben werden. | ||||||||||||||||||||||||||||||||||||
WEEE (2012/19/EU) Rücknahmepflicht | Ja | ||||||||||||||||||||||||||||||||||||
REACH Art. 33 Informationspflicht nach aktueller Kandidatenliste |
| ||||||||||||||||||||||||||||||||||||
Relevante PDF Kataloge | |||||||||||||||||||||||||||||||||||||
Klassifizierungen | |||||||||||||||||||||||||||||||||||||
|
Wert | Einheit | |
---|---|---|
Bemessungsbetriebsleistung NEMA (EF011960) | - | kW |
Bemessungssteuerspeisespannung Us bei AC 50 Hz (EF003978) | ['-', '-'] | V |
Bemessungssteuerspeisespannung Us bei AC 60 Hz (EF003979) | ['-', '-'] | V |
Bemessungssteuerspeisespannung Us bei DC (EF003980) | ['15', '24'] | V |
Spannungsart zur Betätigung (EF008242) | DC | |
Bemessungsbetriebsstrom Ie bei AC-1, 400 V (EF001393) | 20 | A |
Bemessungsbetriebsstrom Ie bei AC-3, 400 V (EF001392) | - | A |
Bemessungsbetriebsstrom Ie bei AC-4, 400 V (EF008495) | - | A |
Geeignet für Reiheneinbau (EF001126) | true | |
Anzahl der Hilfskontakte als Schließer (EF001376) | 0 | |
Anzahl der Hilfskontakte als Öffner (EF001377) | 0 | |
Anschlussart Hauptstromkreis (EF006819) | Schraubanschluss | |
Anzahl der Öffner als Hauptkontakte (EF001375) | 0 | |
Anzahl der Schließer als Hauptkontakte (EF001374) | 1 | |
Bemessungsbetriebsleistung bei AC-4, 400 V (EF008496) | - | kW |
Bemessungsbetriebsleistung bei AC-3, 400 V (EF001364) | - | kW |
Titel: | Größe: | Typ: |
---|---|---|
PDF CATÁLOGO SIEMENS SIRIUS CONTROLES INDUSTRIALES DE.pdf | 259 Mbytes | |
3RF2320-1DA02 3RF2320-1DA02 DE_3RF2320-1DA02.pdf | 239 Kbytes |
Es gibt keine Produktbewertungenvor.
Wertung: | |
Name: | |
E-Mail : | |
Betreff: | |
Text: | |
Haben Sie dieses Produkt empfehlen zu kaufen? | |
Bewertung abgeben |
Alle Bewertungen wir von den Einzelteilen erhalten wir anbieten, sind real und verifiziert. Eine kleine Geste, aber sehr wertvoll. Also danke für die Minute, die Sie in, dass Sie uns Ihre Meinung und Bewertung von Produkten ausgeben, weil es mir hilft, weiter zu verbessern und noch mehr Servicequalität zu bieten.
