> SIEMENS>KONTROLLE UND SCHÜTZE>SIRIUS Kompaktabzweig Wendestarter>3RA6870-4AB SIEMENS PE-Abgriff Anschluss Hauptstromkreis: Schraubanschluss
Vorheriges Produkt Nächstes Produkt

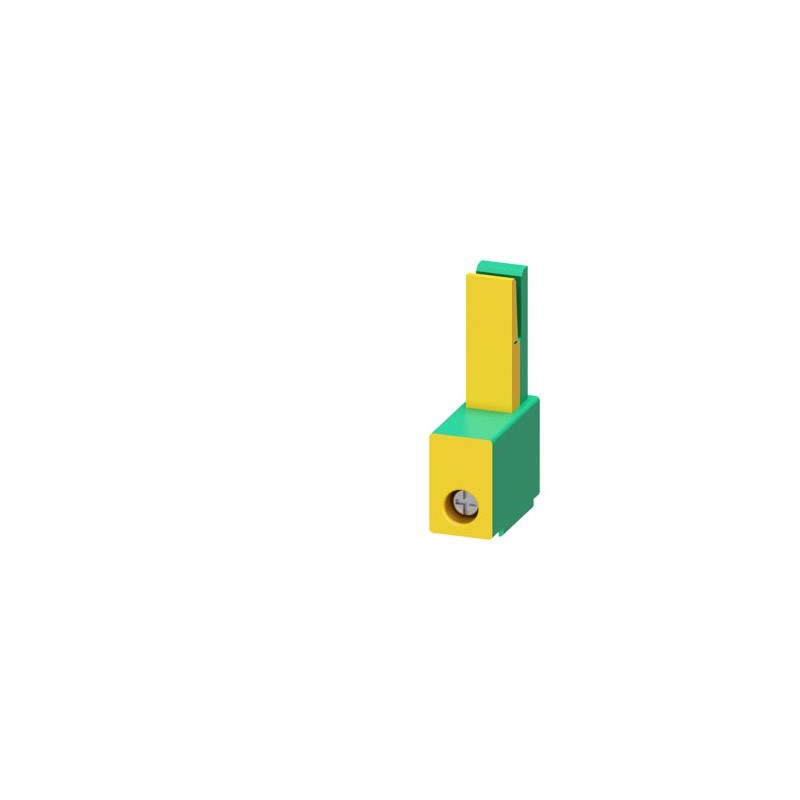

3RA6870-4AB SIEMENS PE-Abgriff Anschluss Hauptstromkreis: Schraubanschluss Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

3RA6870-4AB SIEMENS PE-Abgriff Anschluss Hauptstromkreis: Schraubanschluss

3RA6870-4AB

SIEMENS

PE-Abgriff Anschluss Hauptstromkreis: Schraubanschluss

Mehr Infos


Niederspannungsschaltgeräte > Sockel für Leistungsschalter

KONTROLLE UND SCHÜTZE > SIRIUS Kompaktabzweig Wendestarter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von SIEMENS

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


ETIM: EC002043 - Sockel für Leistungsschalter

Wert Einheit
Bemessungsstrom In (EF008250) 63A
Polzahl (EF001391) 1
Ausführung als Sammelschienenadapter (EF006965) false
Ausführung als Einbaugerät (EF006954) true
Anschlussart Hauptstromkreis (EF006819) Schraubanschluss


PE-Abgriff Anschluss Hauptstromkreis: Schraubanschluss
Allgemeine technische Daten
Produkt-MarkennameSIRIUS
Produkt-BezeichnungPE-Abgriff
Schutzart IPIP20
Verschmutzungsgrad3
Aufstellungshöhe bei Höhe über NN maximalm2 000
Umgebungstemperatur
● während Transport°C-55 ... +80
● während Lagerung°C-55 ... +80
● während Betrieb°C-20 ... +60
Schwingfestigkeitf = 4 bis 5,8 Hz; d = 15 mm; f = 5,8 bis 500 Hz; a = 2 m / s2 10 Zyklen
SchockfestigkeitHalbsinus a = 6 m/s2 bei 10 ms; 3 pos. und 3 neg. Schock in allen Achsen
Referenzkennzeichen gemäß DIN EN 61346-2X
Referenzkennzeichen gemäß DIN 40719 erweitert gemäß IEC 204-2 gemäß IEC 750X
Hauptstromkreis
Betriebsstrom bei AC bei 400 V BemessungswertA63
Einbau/ Befestigung/ Abmessungen
BefestigungsartSteckbefestigung
Breitemm15
Höhemm60
Tiefemm32
Anschlüsse/ Klemmen
Ausführung des elektrischen Anschlusses für HauptstromkreisSchraubanschluss
Ausführung des Schraubanschlusses für HauptkontakteM3
Abisolierlänge für Hauptkontaktemm10
Anzugsdrehmoment für Hauptkontakte bei SchraubanschlussN·m2 ... 2,5
anschließbarer Leiterquerschnitt für Hauptkontakte für lastseitigen Abgang
● eindrähtigmm²1,5 ... 10
● mehrdrähtigmm²1,5 ... 10
● feindrähtig mit Aderendbearbeitungmm²1,5 ... 6
● feindrähtig ohne Aderendbearbeitungmm²1,5 ... 6
Art der anschließbaren Leiterquerschnitte für Hauptkontakte für lastseitigen Abgang
● eindrähtig2 x (1,5 ... 6 mm²), 1 x (1,5 ... 10 mm²)
● mehrdrähtig2x (1,5 ... 6 mm²), 1x (1,5 ... 10 mm²)
● feindrähtig mit Aderendbearbeitung2 x (1,5 ... 6 mm²)
Art der anschließbaren Leiterquerschnitte bei AWG-Leitungen für Hauptkontakte für lastseitigen Abgang2 x (16 ... 10), 1 x (16 ... 8)
Approbationen/ Zertifikate
allgemeine Produkt­zulassungEMV (Elektro­magnetische Verträglichkeit)Konformitäts­erklärung

CSA

UL

EAC

RCM

EG/EU-Konformitätsbescheinigung

Sonstige

Prüf­bescheinigungenSchiffbau

Typprüfbescheinigung/Werkszeugnis

ABS (American Bureau of Shipping)

BV / Bureau Veritas

LR (Lloyds Register)

PRS / Schiffsregister in Polen

RINA / Registro Italiano Navale

sonstiges

Bestätigungen

Sicherheitsrelevante Kenngrößen
Berührungsschutz gegen elektrischen Schlagfingersicher
Weitere Informationen
Information- and Downloadcenter (Kataloge, Broschüren,…)
Industry Mall (Online-Bestellsystem)
CAx-Online-Generator
Service&Support (Handbücher, Betriebsanleitungen, Zertifikate, Kennlinien, FAQs,…)
Bilddatenbank (Produktfotos, 2D-Maßzeichnungen, 3D-Modelle, Geräteschaltpläne, EPLAN Makros, …)
letzte Änderung:27.06.2020


Produkt
Artikelnummer3RA6870-4AB
ArtikelbeschreibungPE-Abgriff Anschluss Hauptstromkreis: Schraubanschluss
ProduktfamilieEinspeisesystem für 3RA6
ProduktstatusPM300:Aktives Produkt
Preisinformationen
Preisgruppe / Stammhaus Preisgruppe42F / 42F
Rohstoffzuschlagsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
Metallfaktorsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
Lieferinformationen
ExportkennzeichenAL : N / ECCN : N
Regellieferzeit ab Werk2 Tag(e)
Nettogewicht pro ME0,029 kg
Produktmaße (B x L x H)Nicht verfügbar
Verpackungsmaße52,00 x 77,00 x 50,00
Verpackungsmaße EinheitMM
Mengeneinheit (ME)1 Stück
Verpackungsmenge1
Zusätzliche Produktinformationen
EAN4011209725393
UPC662643360721
Statistische Warennummer85369010
Listenkennzeichen (LKZ)CC-IC10
Fabrikategruppe5340
GeschäftsbereichskennzahlR711
UrsprungslandTschechien
Einhaltung der Stoffbeschränkungen entsprechend der RoHS-RichtlinieSeit: 01.07.2006
ProduktklasseA: werkslagermäßiges Standard-Produkt kann innerhalb der Rücknahmefristen zurückgegeben werden.
WEEE (2012/19/EU) RücknahmepflichtJa
REACH Art. 33 Informationspflicht nach aktueller Kandidatenliste
Aus der Lieferkette und den von uns etablierten Verfahren zur Überprüfung unserer Erzeugnisse auf besorgniserregende Stoffe liegen derzeit keine Informationen zu SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) vor.Wir gleichen unsere Erzeugnisse regelmäßig entsprechend den Erfordernissen der REACH-Verordnung mit uns vorliegenden Informationen der vorgeschalteten Anwender bezüglich der in der Kandidatenliste angegebenen Stoffe ab. Sobald uns neue Erkenntnisse vorliegen, werden unsere Informationen an Sie entsprechend aktualisiert.
Klassifizierungen
VersionKlassifizierung
eClass627-37-04-22
eClass7.127-37-04-22
eClass827-37-04-22
eClass927-37-04-22
eClass9.127-37-04-22
ETIM4EC002043
ETIM5EC002043
ETIM6EC002043
ETIM7EC002043
IDEA44604
UNSPSC1439-12-15-21
UNSPSC1539-12-14-32
