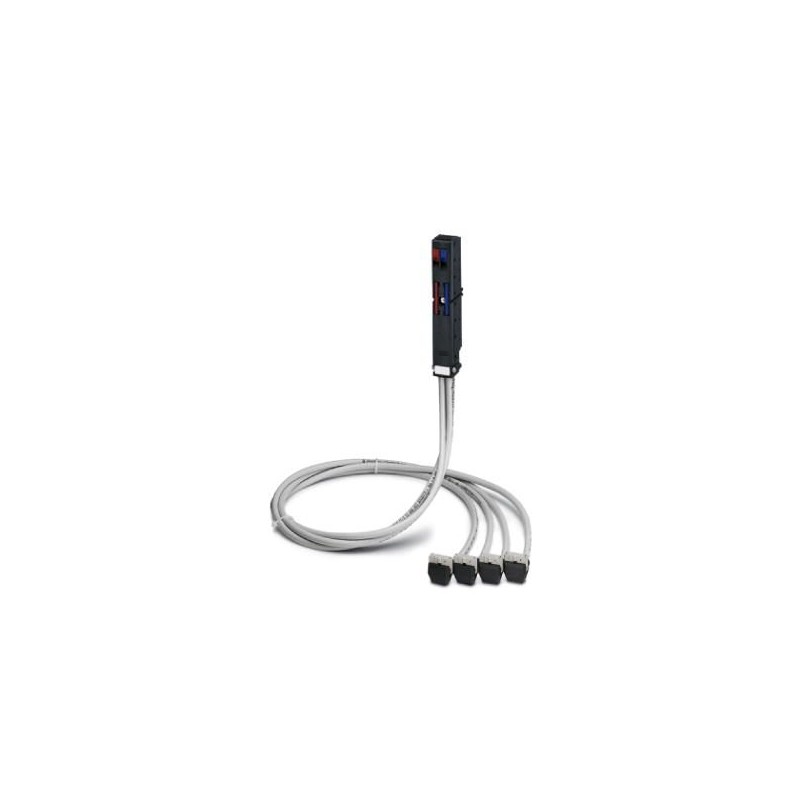

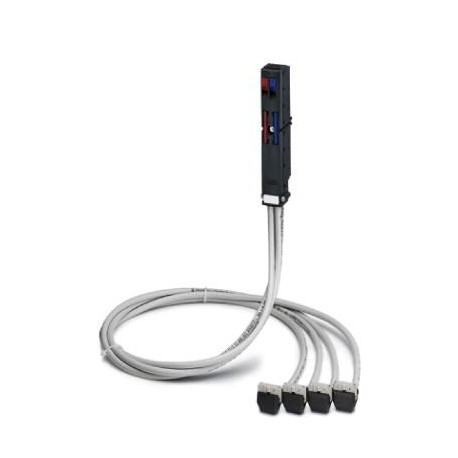

VIP-PA-FLK50/4X14/ 3,0M/S7 2322595 PHOENIX CONTACT Frontadapter
VIP-PA-FLK50/4X14/ 3,0M/S7
2322595
PHOENIX_CONTACT
Frontadapter
Schnittstelle
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2322595 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | I1 - Systemverkabelung |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 501 (C-5-2017) |
| GTIN | 4046356452335 |
| Gewicht pro Stück (exklusive Verpackung) | 980,000 g |
| Gewicht pro Stück (inklusive Verpackung) | 980,000 g |
| Zolltarifnummer | 85444290 |
| Herkunftsland | DE (Deutschland) |
Hinweis
| Art des Hinweises | Hinweis zum Betrieb |
|---|---|
| Hinweis | Analoge I/O-Karten Um Kurzschlüsse zu vermeiden, müssen alle Drahtbrücken aufgetrennt werden! Es darf keine Spannungseinspeisung am Frontadapter erfolgen! |
| Art des Hinweises | Hinweis zum Betrieb |
| Hinweis | Digitale I/O-Karten Durch die werkseitig vorhandene Drahtbrücke sind die Ein- bzw. Ausgangsbytes potenzialgebunden. |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -20 °C ... 50 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -20 °C ... 70 °C |
Allgemein
| Max. zulässige Betriebsspannung | < 50 V AC |
|---|---|
| 60 V DC | |
| Max. zulässiger Strom | 1 A (pro Pfad) |
| 8 A (separate Spannungsversorgung) | |
| Einbaulage | beliebig |
| Schutzart | IP20 |
Anschlussdaten 1
| Benennung Anschluss | Steuerungsseite |
|---|---|
| Anschlussart | Steckanschluss |
| Hinweis | Steckbar auf 40-polige I/O-Baugruppen |
Anschlussdaten 2
| Benennung Anschluss | Feldebene |
|---|---|
| Anschlussart | IDC/FLK-Buchsenleiste |
| Anzahl der Anschlüsse | 4 |
| Polzahl | 14 |
| Rastermaß | 2,54 mm |
Anschlussdaten 3
| Benennung Anschluss | Versorgung |
|---|---|
| Anschlussart | Push-in-Anschluss |
| Abisolierlänge | 10 mm |
| Leiterquerschnitt starr | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 24 ... 14 |
Kabel
| Leiteraufbau: Anzahl Litzen: | 7 |
|---|---|
| Einzelader, Material | Cu verzinnt |
| Einzelader, Querschnitt | 0,14 mm² |
| Außendurchmesser | 6,4 mm |
| Kabellänge | 3 m |
| Schirmung | Nein |
| Leitung halogenfrei | Nein |
| Leiterwiderstand max. | 0,16 Ω/m |
Unterstützte Steuerung
| Steuerung | SIEMENS S7-300 / ET 200 M |
|---|---|
| - passende I/O-Karte | CPU 313C |
| CPU 313C-2PtP | |
| CPU 313C-2DP | |
| CPU 314C-2PtP | |
| CPU 314C-2DP | |
| 6ES7 321-1BL00-0AA0 | |
| 6ES7 322-1BL00-0AA0 | |
| 6ES7 322-8BH01-0AB0 | |
| 6ES7 322-8BH10-0AB0 | |
| 6ES7 323-1BL00-0AA0 | |
| 6ES7 331-7NF00-0AB0 | |
| 6ES7 331-7NF10-0AB0 | |
| 6ES7 331-7PF01-0AB0 | |
| 6ES7 331-7PF11-0AB0 | |
| 6ES7 350-2AH01-0AE0 | |
| 6ES7 357-4AH01-0AE0 | |
| 6ES7 331-1KF02-0AB0 |
Normen und Bestimmungen
| Anschluss gemäß Norm | CUL |
|---|---|
| Normen/Bestimmungen | IEC 60664 |
| DIN EN 50178 | |
| Bemessungsisolationsspannung | 63 V |
| Bemessungsstoßspannung | 0,6 kV |
| Isolierung | Funktionsisolierung |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | II |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 5.027249290eCl@ss 5.127061800eCl@ss 6.027249200eCl@ss 7.027249290eCl@ss 8.027249290eCl@ss 9.027242292
