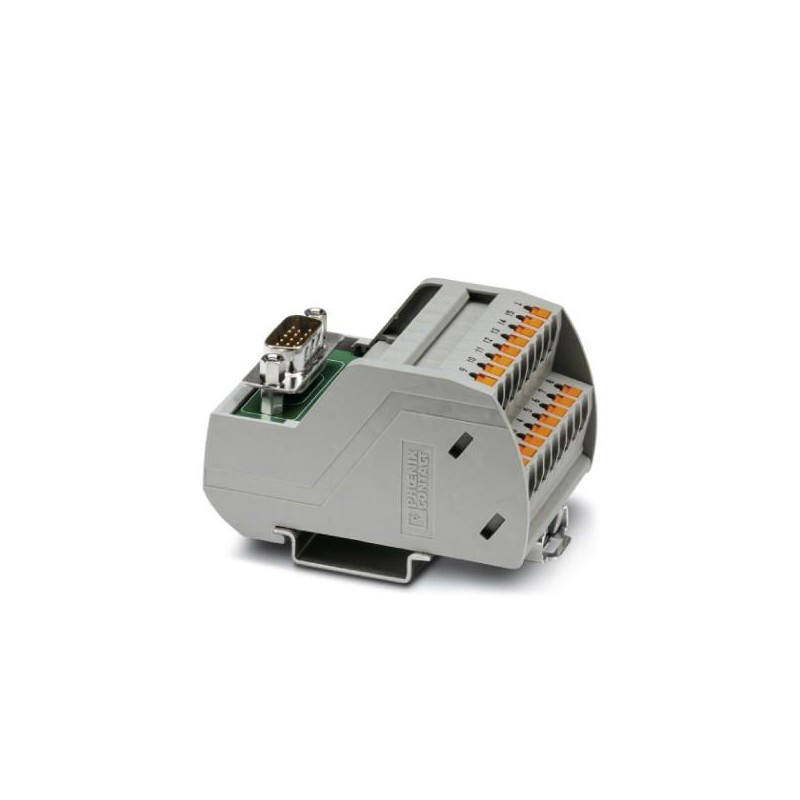

VIP-2/PT/HD15SUB/M 2904268 PHOENIX CONTACT Übergabemodul
VIP-2/PT/HD15SUB/M
2904268
PHOENIX_CONTACT
Artikel auf Anfrage, das gebe keine Rückkehr.
Übergabemodul
VARIOFACE-Modul, mit Push-in-Anschlüssen und hochdichtem D-SUB-Miniaturstecker, für den Einbau auf symmetrischen Schienen NS 35, Polzahl: 15
Industriesteuerungen SPS > Übergabemodul
Schnittstelle
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2904268 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | I1 - Systemverkabelung |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 591 (C-7-2015) |
| GTIN | 4046356814775 |
| Gewicht pro Stück (exklusive Verpackung) | 113,200 g |
| Gewicht pro Stück (inklusive Verpackung) | 113,200 g |
| Zolltarifnummer | 85366990 |
| Herkunftsland | US (Vereinigte Staaten) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -20 °C ... 50 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -20 °C ... 70 °C |
Allgemein
| Max. zul. Betriebsspannung | 25 V AC |
|---|---|
| 60 V DC | |
| Max. zulässiger Strom (pro Zweig) | 1 A |
| Polzahl | 15 |
| Statusanzeige | Nein |
| Einbaulage | beliebig |
Anschlussdaten Anschluss 1
| Benennung Anschluss | Feldebene |
|---|---|
| Anschluss gemäß Norm | IEC / EN |
| Anschlussart | Push-in-Anschluss |
| Abisolierlänge | 8 mm |
| Schraubengewinde | M3 |
| Leiterquerschnitt starr | 0,14 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel | 0,14 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 26 ... 14 |
| Polzahl | 15 |
Anschlussdaten Anschluss 2
| Benennung Anschluss | Steuerungsebene |
|---|---|
| Anschlussart | High Density D-SUB-Stiftleiste |
| Anzahl der Anschlüsse | 1 |
| Polzahl | 15 |
Normen und Bestimmungen
| Anschluss gemäß Norm | CSA |
|---|---|
| Normen/Bestimmungen | EN 50178 |
| Bemessungsstoßspannung | 1,2 kV |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | II |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027250313eCl@ss 5.127250300eCl@ss 6.027242600eCl@ss 7.027141152eCl@ss 8.027141152eCl@ss 9.027141152
| Merkmal | Wert |
|---|---|
| Ausführung elektrischer Anschluss, feldseitig (EF005525) | Federzuganschluss |
| Polzahl (EF001391) | 15 |
| Bemessungsspannung (EF000228) | 25 V |
| Bemessungsstrom (EF000227) | 1 A |
| Tiefe (EF000049) | 46.6 mm |
| Breite (EF000008) | 46.9 mm |
| Höhe (EF000040) | 72.1 mm |
| Montageart (EF000003) | Hutschiene TH35 |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX INTERFACE TECHNIK UND SCHALTGERATE DE.pdf | 28 Mbytes |
|
| PHOENIX CONTACT-2904268-VIP-2/PT/HD15SUB/M | 117 Kbytes |
|
