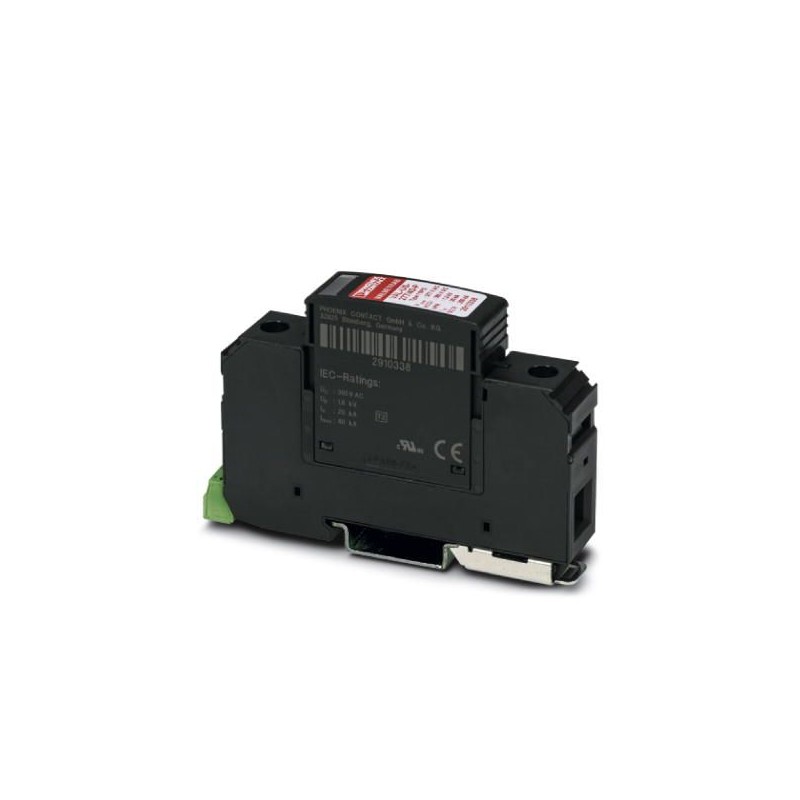

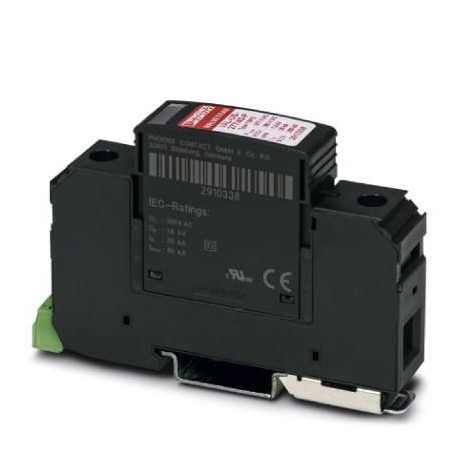

VAL-US-480D/30/1+0-FM 2910384 PHOENIX CONTACT Typ-2-überspannungsschutz-Gerät
VAL-US-480D/30/1+0-FM
2910384
PHOENIX_CONTACT
Typ-2-überspannungsschutz-Gerät
1-Kanal-Überspannungsschutzgerät mit Fernmeldekontakt für 480 V AC Delta-Konfigurationen.
Erdung, Blitz- und Überspannungsschutz > Überspannungsableiter für Energietechnik/Stromversorgung
Trabtech (TT)
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Zwei Millionen neun hundert zehn tausend drei hundert vier und achtzig |
|---|---|
| Verpackungseinheit | 1 pc |
| Hinweis | Auf Bestellung (vom Umtausch ausgeschlossen) |
| GTIN | 4055626445229 |
| Gewicht pro Stück (exklusive Verpackung) | 133.000 g |
| Custom tariff number | Fünf und achtzig Millionen drei hundert drei und sechzig tausend dreißig |
| Herkunftsland | USA (United States) |
Umgebungsbedingungen
| Schutzart | IP20 (nur wenn alle Klemmstellen verwendet werden) |
|---|---|
| Umgebungstemperatur (Betrieb) | -40 °C ... 80 °C |
| Umgebungstemperatur (Lagerung/transport) | -40 °C ... 80 °C |
| Höhe | ≤ 2000 m (über NN (über Normalnull)) |
| Zulässige Luftfeuchtigkeit (Betrieb) | 5 % ... 95 % |
| Schock (Betrieb) | 25g (- Halbsinus / 11 ms / 3 x ±X, ±Y, ±Z) |
| Vibration (Betrieb) | 5 G (10 ... 500 Hz / 2,5 h / X, Y, Z) |
Allgemeine
| IEC-test-Einstufung | II |
|---|---|
| T2 | |
| De Typ | T2 |
| IEC-Stromversorgung | TN-C |
| ES | |
| Mode Schutz | L-PE |
| Montage-Typ | DIN-schiene: 35 mm |
| Farbe | tiefschwarz RAL 9005 |
| Gehäuse material | PA 6.6 |
| PBT | |
| Grad der Verschmutzung | Zwei |
| Entfernung zwischen live-und geerdeten teilen | 5 mm |
| Entflammbarkeit nach UL 94 | V-0 |
| Geben | DIN-Schienen-Modul, zwei-Abschnitt, teilbar |
| Anzahl der Positionen | Eins |
| Surge Schutz Fehler Meldung | Optische, Fernanzeige Kontakt |
Schutzschaltung
| Nennspannung UN | 480 V AC (ES) |
|---|---|
| 400 V AC (TN-C) | |
| Nennfrequenz fN | 50 Hz (60 Hz) |
| Maximale kontinuierliche Spannung UC | 580 V AC |
| Standby-Stromverbrauch PC | ≤ 150 mVA |
| Nennentladestrom In(8/20) µs | 15 kA |
| Maximale Entladestrom Imax(8/20) µs | 30 kA |
| Kurzschlussstrom ISCCR | 25 kA |
| Überspannungsschutz Stufe Up | ≤ 2,5 kV |
| Restspannung Ures | ≤ 2,5 kV (bei ichn) |
| ≤ 2.3 kV (bei 10 kA) | |
| ≤ 2.1 kV (bei 5 kA) | |
| ≤ 1.9 kV (bei 3 kA) | |
| TOV-Verhalten bei UT | 690 V AC (5 s / standhalten-Modus) |
| 762 V AC (120 min / standhalten-Modus) | |
| Max. Sicherung fuse mit Zweig Verkabelung | 125 A (gG) |
Indikator/remote-Signalisierung
| Schaltfunktion | PDT Kontakt |
|---|---|
| Betriebsspannung | 5 V AC ... 250 V AC |
| 30 V DC | |
| Betriebsstrom | 5 mA AC ... 1,5 A AC |
| 1 A DC | |
| Verbindungs-Methode | Plug-in - /Schraubanschluss über COMBICON |
| Gewinde | M2 |
| Anzugsmoment | 0.25 Nm |
| Abisolierlänge | 7 mm |
| Leiterquerschnitt flexibel | 0,14 mm2 ... 1,5 mm2 |
| Leiterquerschnitt solid | 0,14 mm2 ... 1,5 mm2 |
| Leiterquerschnitt AWG | 28 ... 16 |
Verbindungsdaten
| Verbindungs-Methode | Verschraubung |
|---|---|
| Gewinde | M5 |
| Anzugsmoment | 3 Nm (1,5 mm2 bis 16 mm2) |
| 4,5 Nm (25 ... 35 mm2 mm2) | |
| Abisolierlänge | 16 mm |
| Leiterquerschnitt flexibel | 1,5 mm2 ... 25 mm2 |
| Leiterquerschnitt solid | 1,5 mm2 ... 35 mm2 |
| Leiterquerschnitt AWG | 15 ... 2 |
| Verbindungs-Methode | Gabel-Typ Kabelschuh |
| Leiterquerschnitt flexibel | 1,5 mm2 bis 16 mm2 |
UL-Spezifikationen
| SPD Typ | Eins |
|---|---|
| Maximum continuous operating voltage MCOV | 580 V AC |
| Nom. Spannung | 480 V AC (einphasig) |
| Mode Schutz | L-G |
| Power distribution system | Single-phase |
| Nenn-Frequenz | 50/60 Hz |
| Spannung Schutzart VPR | 2000 V |
| Nennentladestrom In | 20 kA |
| Maximaler Spitzenstrom pro Phase | 30 kA |
| Short-circuit current rating (SCCR) | 200 kA |
UL-Kennzeichen/remote-Signalisierung
| Betriebsspannung | 125 V AC |
|---|---|
| Betriebsstrom | 1 A AC |
| Anzugsmoment | 2 lbf-in. ... 4 lbf-in. |
| Leiterquerschnitt AWG | 30 ... 14 |
Klassifikationen
eCl@ss 6.0Sieben und zwanzig Millionen eins hundert dreißig tausend acht hunderteCl@ss 7.0Sieben und zwanzig Millionen eins hundert dreißig tausend acht hundert fünfeCl@ss 8.0Sieben und zwanzig Millionen eins hundert dreißig tausend acht hundert fünfeCl@ss 9.0Sieben und zwanzig Millionen eins hundert dreißig tausend acht hundert fünf
