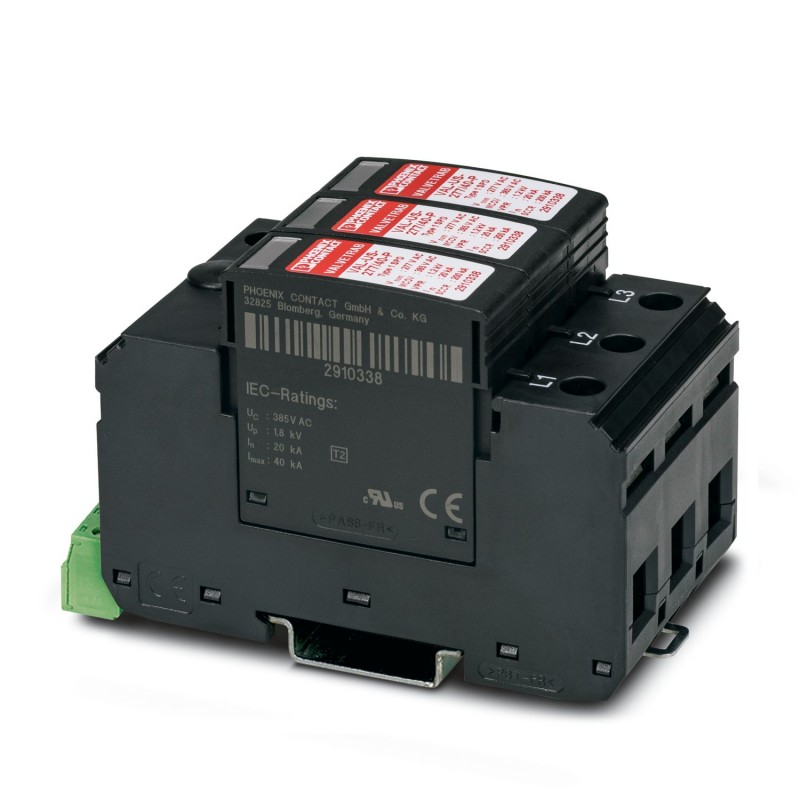

VAL-US-240D/40/3+0-FM 2910370 PHOENIX CONTACT Typ-2-überspannungsschutz-Gerät
VAL-US-240D/40/3+0-FM
2910370
PHOENIX_CONTACT
Typ-2-überspannungsschutz-Gerät
3-Kanal-Überspannungsschutzgerät mit Fernmeldekontakt für 240 V AC Delta-Konfigurationen.
Erdung, Blitz- und Überspannungsschutz > Überspannungsableiter für Energietechnik/Stromversorgung
Trabtech (TT)
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Technische Daten
Hinweise
| Allgemein | |
| Hinweis | Zusätzliche Informationen für IT-Systeme |
Artikeleigenschaften
| Produkttyp | Überspannungsschutz für Stromversorgungen NEMA |
| Produktfamilie | VALVETRAB US |
| IEC-Prüfklasse | II |
| T2 | |
| EN Type | T2 |
| Stromversorgungssystem IEC | TN-C |
| IT | |
| Bauform | Tragschienenmodul zweiteilig steckbar |
| Polzahl | 3 |
| Meldung Überspannungsschutz defekt | optisch, Fernmeldekontakt |
| Datenpflegestand | |
| Artikelrevision | 04 |
| Isolationseigenschaften | |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
Elektrische Eigenschaften
| Nennfrequenz fN | 50 Hz (60 Hz) |
| Anzeige / Fernmeldung | |
| Benennung Anschluss | Defektfernmeldekontakt |
| Schaltfunktion | Wechsler |
| Betriebsspannung | 5 V AC ... 250 V AC |
| 30 V DC | |
| Betriebsstrom | 5 mA AC ... 750 mA AC |
| 1 A DC | |
Anschlussdaten
| Anschlussart | Schraubanschluss |
| Schraubengewinde | M5 |
| Anzugsdrehmoment | 3 Nm (1,5 mm² ... 16 mm²) |
| 4,5 Nm (25 mm² ... 35 mm²) | |
| Abisolierlänge | 16 mm |
| Leiterquerschnitt flexibel | 1,5 mm² ... 25 mm² |
| Leiterquerschnitt starr | 1,5 mm² ... 35 mm² |
| Leiterquerschnitt AWG | 15 ... 2 |
| Anschlussart | Gabelkabelschuh |
| Leiterquerschnitt flexibel | 1,5 mm² ... 16 mm² |
| Defektfernmeldekontakt | |
| Anschlussart | Steck-/Schraubanschluss über COMBICON |
| Schraubengewinde | M2 |
| Anzugsdrehmoment | 0,25 Nm |
| Abisolierlänge | 7 mm |
| Leiterquerschnitt flexibel | 0,14 mm² ... 1,5 mm² |
| Leiterquerschnitt starr | 0,14 mm² ... 1,5 mm² |
| Leiterquerschnitt AWG | 28 ... 16 |
Maße
| Maßzeichnung |  |
| Breite | 53,4 mm |
| Höhe | 98,7 mm |
| Tiefe | 65,7 mm (inkl. Tragschiene 7,5 mm) |
| Teilungseinheit | 3 TE |
Materialangaben
| Farbe | schwarz (RAL 9005) |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| CTI-Wert des Materials | 600 |
| Isolierstoff | PA 6.6/PBT |
| Materialgruppe | I |
| Material Gehäuse | PA 6.6 |
| PBT |
Schutzschaltung
| Schutzpfade | L-PEN |
| Wirkungsrichtung | 3L-GND |
| Nennspannung UN | 240 V AC (IT) |
| Nennfrequenz fN | 50 Hz (60 Hz) |
| Höchste Dauerspannung UC | 275 V AC |
| Schutzleiterstrom IPE | ≤ 450 µA |
| Standby-Leistungsaufnahme PC | ≤ 120 mVA |
| Nennableitstoßstrom In(8/20) µs | 20 kA |
| Maximaler Ableitstoßstrom Imax(8/20) µs | 40 kA |
| Kurzschlussfestigkeit ISCCR | 25 kA |
| Schutzpegel Up | ≤ 1,35 kV |
| Restspannung Ures | ≤ 1,35 kV (bei In) |
| ≤ 1,1 kV (bei 10 kA) | |
| ≤ 1 kV (bei 5 kA) | |
| ≤ 0,9 kV (bei 3 kA) | |
| TOV-Verhalten bei UT | 335 V AC (5 s / withstand mode) |
| 440 V AC (120 min / safe failure mode) | |
| Ansprechzeit tA | ≤ 25 ns |
| Maximale Vorsicherung bei Stichleitungsverdrahtung | 125 A (gG) |
Umwelt- und Lebensdauerbedingungen
| Umgebungsbedingungen | |
| Schutzart | IP20 (nur bei Benutzung aller Klemmstellen) |
| Umgebungstemperatur (Betrieb) | -40 °C ... 80 °C |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 80 °C |
| Höhenlage | ≤ 2000 m (amsl) |
| Zulässige Luftfeuchtigkeit (Betrieb) | 5 % ... 95 % |
| Schock (Betrieb) | 25g (Halbsinus / 11 ms / 3x ±X, ±Y, ±Z) |
| Vibration (Betrieb) | 5g (10 ... 500 Hz / 2,5 h / X, Y, Z) |
Zulassungen
| UL-Spezifikationen | |
| Maximale Dauerspannung MCOV (L-L) | 550 V AC |
| Maximale Dauerspannung MCOV (L-G) | 275 V AC |
| Kurzschlussfestigkeit (SCCR) | 200 kA |
| Nennspannungsschutz VPR (L-L) | 1800 V |
| Nennspannungsschutz VPR (L-G) | 1000 V |
| UL-Typ | Typ 1 |
| Nennableitstoßstrom In | 20 kA |
| Maximaler Stoßstrom pro Phase | 40 kA |
| Schutzpfade | L-L |
| L-G | |
| Nennspannung | 240 V AC (3-phase Delta) |
| Energieverteilungssystem | Delta |
| Nennfrequenz | 50/60 Hz |
| SPD Typ | 1 |
| UL Anzeige / Fernmeldung | |
| Betriebsspannung | 125 V AC |
| Betriebsstrom AC | 1 A AC |
| UL-Anschlussdaten | |
| Anzugsdrehmoment | 30 lbf-in. |
| Leiterquerschnitt AWG | 14 ... 2 |
Normen und Bestimmungen
| Luft- und Kriechstrecken | |
| Normen/Bestimmungen | EN 60664-1 / EN 61643-11 |
| Normen/Bestimmungen | IEC 61643-11 |
| Hinweis | 2011 |
| Normen/Bestimmungen | EN 61643-11 |
| Hinweis | 2012 |
Montage
| Montageart | Tragschiene: 35 mm |
| Merkmal | Wert |
|---|---|
| Netzform DC (EF009926) | Nein |
| Netzform IT (EF009927) | Nein |
| Netzform TN (EF009928) | Nein |
| Netzform TN-C (EF009929) | Ja |
| Netzform TN-C-S (EF009933) | Nein |
| Netzform TN-S (EF009930) | Nein |
| Netzform TT (EF009931) | Nein |
| Netzform sonstige (EF009932) | Nein |
| Nennableitstoßstrom (8/20) (EF004214) | 20 kA |
| Max. Ableitstoßstrom (8/20) (EF012274) | 40 kA |
| Höchste Dauerspannung AC (EF004198) | 275 V |
| Schutzpegel L-N (EF004236) | 1.35 kV |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) (EF015962) | 125 A |
| Kurzschlussfestigkeit (Isccr) (EF012627) | 25 kA |
| Integrierte Vorsicherung (EF008797) | Ja |
| Leckstromfrei (EF016002) | Nein |
| Montageart (EF000003) | Hutschiene TH35 |
| Baugröße (EF002566) | sonstige |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) (EF008827) | 1.5 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) (EF008828) | 25 mm² |
| Mit Fernmeldekontakt (EF000422) | Ja |
| Signalisierung am Gerät (EF004241) | optisch |
| Prüfklasse Typ 2 (EF004230) | Ja |
| Schutzart (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX STROMVERSORGUNGEN DE .pdf | 27 Mbytes |
|
