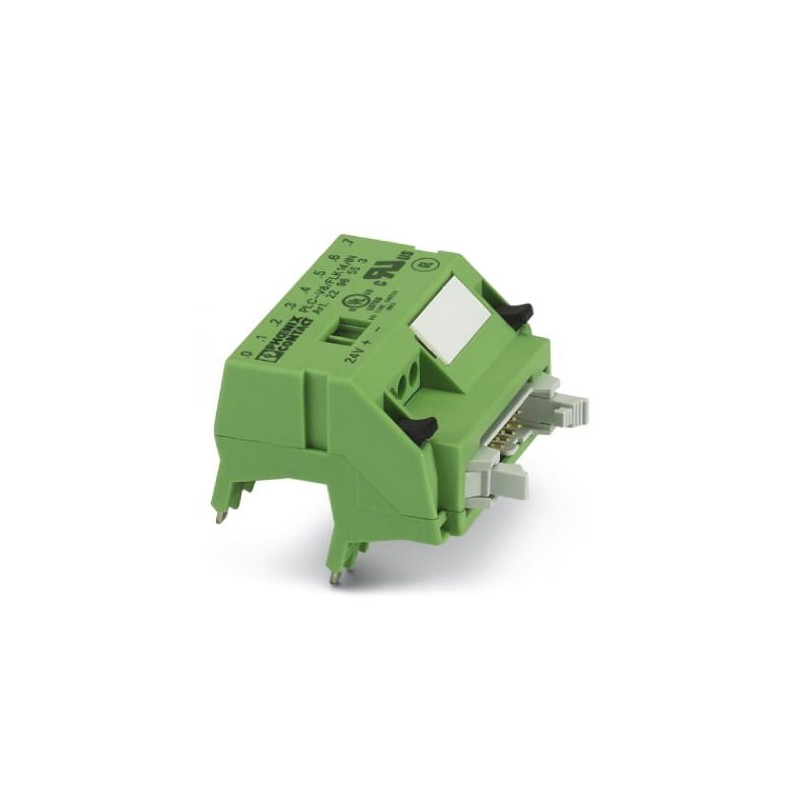

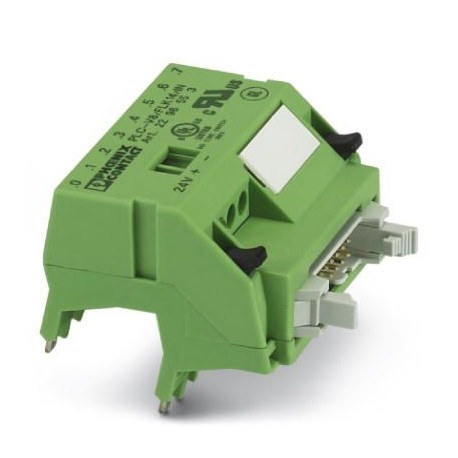

PLC-V8/FLK14/IN 2296553 PHOENIX CONTACT Systemanschluss
PLC-V8/FLK14/IN
2296553
PHOENIX_CONTACT
Systemanschluss
Schnittstelle
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
OFT ZUSAMMEN GEKAUFT
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2296553 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | I1 - Systemverkabelung |
| Katalogseite | Seite 425 (C-5-2017) |
| GTIN | 4017918189150 |
| Gewicht pro Stück (exklusive Verpackung) | 40,700 g |
| Gewicht pro Stück (inklusive Verpackung) | 40,700 g |
| Zolltarifnummer | 85366990 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -40 °C ... 70 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 70 °C |
Allgemein
| Max. zul. Betriebsspannung | 30 V DC |
|---|---|
| Max. zulässiger Strom (pro Zweig) | 1 A (pro Signalpfad) |
| Max. zulässiger Strom (separate Spannungsversorgung) | 3 A |
| Polzahl | 14 |
| Statusanzeige | LED grün |
| Einbaulage | beliebig |
| Montagehinweis | anreihbar ohne Abstand |
| Schutzart | IP20 |
Anschlussdaten Anschluss 1
| Benennung Anschluss | Versorgung |
|---|---|
| Anschluss gemäß Norm | IEC / EN |
| Anschlussart | Schraubanschluss |
| Abisolierlänge | 8 mm |
| Schraubengewinde | M3 |
| Leiterquerschnitt starr | 0,2 mm² ... 4 mm² |
| Leiterquerschnitt flexibel | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 24 ... 12 |
| Anzahl der Anschlüsse | 1 |
Anschlussdaten Anschluss 2
| Benennung Anschluss | Steuerungsebene |
|---|---|
| Anschlussart | IDC/FLK-Stiftleiste |
| Anzahl der Anschlüsse | 1 |
| Polzahl | 14 |
| Rastermaß | 2,54 mm |
Anschlussdaten Anschluss 3
| Benennung Anschluss | Feldebene |
|---|---|
| Anschlussart | Steckanschluss |
| Hinweis | Aufrastbar auf 8x PLC-INTERFACE-Klemmen |
Unterstützte Steuerung
| Steuerung | ABB S800 I/O |
|---|---|
| - passende I/O-Karte | DI810 |
| DI818 | |
| DI830 | |
| DI840 | |
| Steuerung | ALLEN-BRADLEY ControlLogix |
| - passende I/O-Karte | 1756-IB32 |
| 1756-IB16 | |
| Steuerung | ALLEN-BRADLEY PLC 5 |
| - passende I/O-Karte | 1771 IBN |
| Steuerung | ALLEN-BRADLEY SLC 500 |
| - passende I/O-Karte | 1746 IB16 |
| 1746 ITB16 | |
| 1746 IN16 | |
| 1746 IB 32 | |
| Steuerung | SIEMENS S7-400 |
| - passende I/O-Karte | 6ES7 421-1BL01-0AA0 |
| Steuerung | GE-FANUC 90-30 |
| - passende I/O-Karte | IC693 MDL241 |
| IC693 MDL634 | |
| IC693 MDL645 | |
| IC693 MDL646 | |
| Steuerung | HONEYWELL Experion PKS C200 |
| - passende I/O-Karte | TC-IDD 321 |
| Steuerung | MITSUBISHI MELSEC Q |
| - passende I/O-Karte | QX81 |
| QX82 | |
| QX82-S1 | |
| Steuerung | MITSUBISHI MELSEC L |
| - passende I/O-Karte | LX41C4 |
| LX42C4 | |
| Steuerung | SIEMENS S7-300 / ET 200 M |
| - passende I/O-Karte | CPU 313C-2DP |
| CPU 314C-2DP | |
| CPU 314C-2PtP | |
| 6ES7 321-1BH02-0AA0 | |
| 6ES7 321-1BL00-0AA0 | |
| 6ES7 323-1BH01-0AA0 | |
| 6ES7 323-1BL00-0AA0 | |
| 6ES7 321-1BH10-0AA0 | |
| CPU 313C | |
| CPU 313C-2PtP | |
| Steuerung | Schneider Electric Modicon TSX QUANTUM |
| - passende I/O-Karte | DDI 353 |
| DDI 853 | |
| Steuerung | Emerson DeltaV |
| - passende I/O-Karte | VE4001S2T2B3 |
| Steuerung | GE-FANUC RX3i |
| - passende I/O-Karte | IC694MDL660 |
| Steuerung | YOKOGAWA CS3000 CentumVP |
| - passende I/O-Karte | ADV151 |
| ADV161 | |
| Steuerung | YOKOGAWA STARDOM |
| - passende I/O-Karte | NFDV151 |
| NFDV161 | |
| Steuerung | SIEMENS S7-1500 |
| - passende I/O-Karte | 6ES7 521-1BH00-0AB0 |
| 6ES7 521-1BL00-0AB0 |
Normen und Bestimmungen
| Anschluss gemäß Norm | CUL |
|---|---|
| Normen/Bestimmungen | IEC 60664 |
| DIN EN 50178 | |
| Bemessungsisolationsspannung | 50 V |
| Bemessungsstoßspannung | 0,5 kV (Funktionsisolierung) |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | II |
| Brennbarkeitsklasse nach UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027250313eCl@ss 5.127242700eCl@ss 6.027242200eCl@ss 7.027141152eCl@ss 8.027141152eCl@ss 9.027141152
