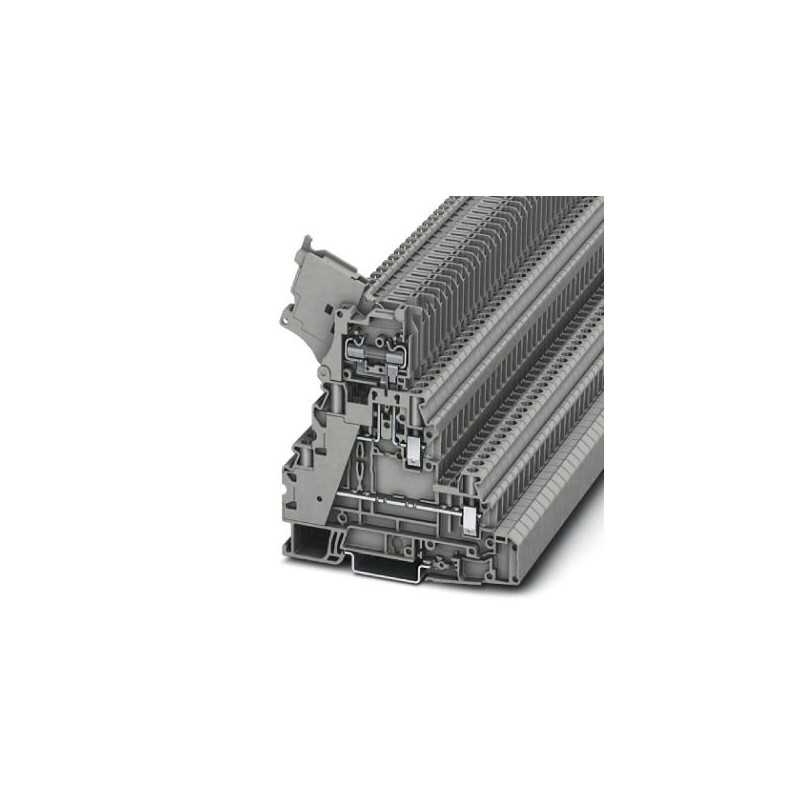

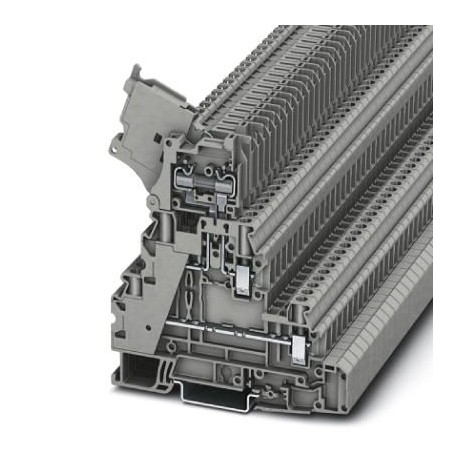

UT 4-L/HESI (5X20) GY 1044423 PHOENIX CONTACT Sicherung modular terminal block
UT 4-L/HESI (5X20) GY
1044423
PHOENIX_CONTACT
50
Sicherung modular terminal block
Reihenklemmen > Sicherungs-Reihenklemme
Terminals
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Eine Million vier und vierzig tausend vier hundert drei und zwanzig |
|---|---|
| Verpackungseinheit | 50 pc |
| Mindestbestellmenge | 50 pc |
| Hinweis | Auf Bestellung (vom Umtausch ausgeschlossen) |
| GTIN | 4055626622910 |
| Gewicht pro Stück (exklusive Verpackung) | 33.050 g |
| Custom tariff number | Fünf und achtzig Millionen drei hundert neun und sechzig tausend fünf und neunzig |
| Herkunftsland | PL (Polen) |
Allgemeine
| Hinweis | Der Strom wird bestimmt durch die Sicherung verwendet, die Spannung von der gewählten LED. Wenn die Sicherung defekt ist, muss der nachgeschaltete Schaltung nicht abgeklemmt werden. |
|---|---|
| Anzahl der Ebenen | Zwei |
| Anzahl der verbindungen | Vier |
| Nennquerschnitt | 4 mm2 |
| Farbe | Grau |
| Isoliermaterial | PA |
| Entflammbarkeit nach UL 94 | V0 |
| Maximale Wärmeabgabe bei nominalen Zustand | 1,6 W (Wert multipliziert werden, wenn die Verbindung mehrere Ebenen) |
| Fuse | G / 5 x 20 |
| Art der Sicherung | Glas / Keramik / ... |
| Bemessungsstoßspannung | 6 kV |
| Grad der Verschmutzung | Drei |
| Überspannungskategorie | III |
| Dämmstoff-Gruppe | Ich |
| Maximale Verlustleistung | max. 1,6 W (Mit Einzel-Anordnung der fuse terminal block im Falle der überlast) |
| max. 1,6 W (Mit verbundenen Anordnung von mehreren fuse terminal blocks im Falle der überlast) | |
| max. 4 W (Mit Einzel-Anordnung der fuse terminal block im Falle eines short-circuit) | |
| max. 2,5 W (Mit verbundenen Anordnung von mehreren fuse terminal blocks im Falle eines short-circuit) | |
| Verbindung im acc. mit standard | IEC 60947-7-2/IEC 60947-7-3 |
| Maximaler Laststrom | 36 A (bei 6 mm2 Leiterquerschnitt) |
| Nennstrom IN | 28 A (bei 4 mm2 Leiterquerschnitt) |
| Nennspannung UN | 500 V |
| Verbindung im acc. mit standard | IEC 60947-7-2/IEC 60947-7-3 |
| Maximaler Laststrom (Obere Ebene) | 6,3 A (der Strom wird bestimmt durch die Sicherung verwendet werden) |
| Nennstrom IN(Obere Ebene) | 6.3 Ein |
| Nennspannung UN | 500 V (die Spannung wird bestimmt durch die Sicherung verwendet werden) |
| Öffnen Sie Seite-panel | Keine |
Verbindungsdaten
| Leiterquerschnitt Feste min. | 0,14 mm2 |
|---|---|
| Leiterquerschnitt solid max. | 6 mm2 |
| Leiterquerschnitt flexibel min. | 0,14 mm2 |
| Leiterquerschnitt flexibel max. | 6 mm2 |
| Leiterquerschnitt AWG min. | Sechs und zwanzig |
| Leiterquerschnitt AWG max. | Zehn |
| Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoff Hülse min. | 0,14 mm2 |
| Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse max. | 4 mm2 |
| Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse min. | 0,14 mm2 |
| Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse max. | 4 mm2 |
| 2 Leiter mit gleichem Querschnitt, Feste min. | 0,14 mm2 |
| 2 Leiter mit gleichem Querschnitt, Feste max. | 1,5 mm2 |
| 2 Leiter mit gleichem Querschnitt, mehrdrähtig min. | 0,14 mm2 |
| 2 Leiter mit gleichem Querschnitt, verseilt max. | 1,5 mm2 |
| 2 Leiter mit gleichem Querschnitt, Litze, Aderendhülsen, ohne Kunststoffhülse min. | 0,14 mm2 |
| 2 Leiter mit gleichem Querschnitt, Litze, Aderendhülsen, ohne Kunststoffhülse max. | 1,5 mm2 |
| 2 Leiter mit gleichem Querschnitt, verseilt, TWIN-Aderendhülsen mit Kunststoffhülse min. | 0,5 mm2 |
| 2 Leiter mit gleichem Querschnitt, verseilt, TWIN-Aderendhülse mit Kunststoffhülse max. | 1,5 mm2 |
| Verbindungs-Methode | Verschraubung |
| Abisolierlänge | 9 mm |
| Interne zylindrische gage | A4 |
| Gewinde | M3 |
| Anzugsdrehmoment, min. | 0,6 Nm |
| Anzugsmoment max | 0,8 Nm |
Normen und Vorschriften
| Verbindung im acc. mit standard | IEC 60947-7-2/IEC 60947-7-3 |
|---|---|
| IEC 60947-7-2/IEC 60947-7-3 | |
| Entflammbarkeit nach UL 94 | V0 |
Environmental Product Compliance
| REACh-SVHC | Blei 7439-92-1 |
|---|---|
| China RoHS | Umweltfreundliche Nutzung Zeitraum = 50 |
| Für details über gefährliche Stoffe gehen Sie zur Registerkarte "Downloads" in der Kategorie "Erklärung des Herstellers" |
Klassifikationen
eCl@ss 5.1Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hunderteCl@ss 6.0Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hunderteCl@ss 7.0Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hundert sechzehneCl@ss 8.0Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hundert sechzehneCl@ss 9.0Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hundert sechzehn
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX REIHENKLEMMEN DE.pdf | 69 Mbytes |
|
