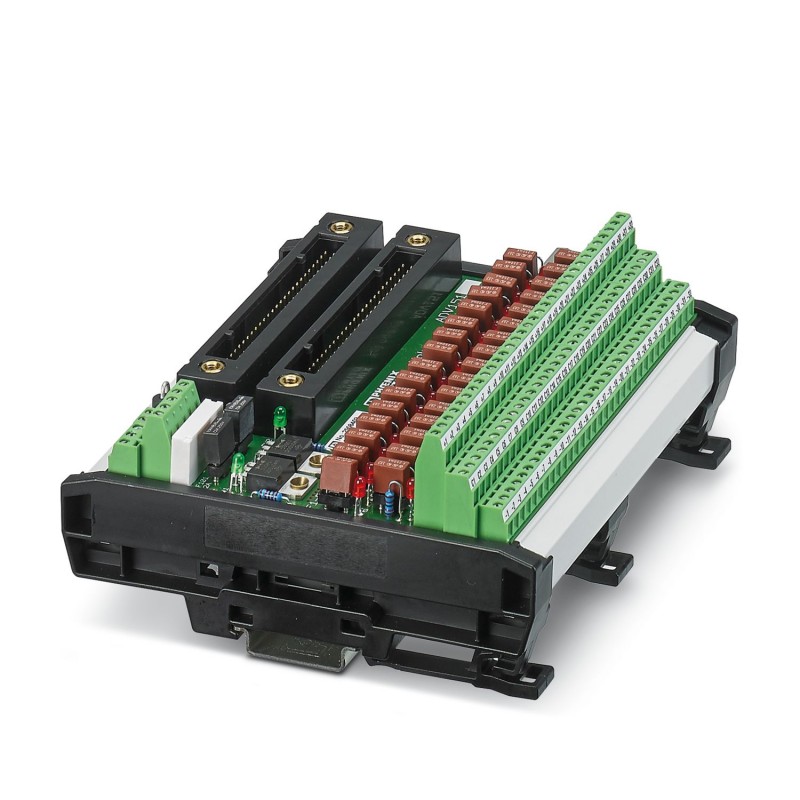

UM-2KS50/32IM/SI/BFI/YCS 2908402 PHOENIX CONTACT Passivmodul
UM-2KS50/32IM/SI/BFI/YCS
2908402
PHOENIX_CONTACT
Passivmodul
32-Kanal, 24V DC Eingangsmodul mit Schraubanschluss und 50-poligem redundantem Systemanschluss, Sicherung an jedem Eingangskreis, für Yokogawa ADV151 und ADV161
32-Kanal, 24 V DC-Eingangsmodul mit Schraubverbindung und redundanter, 50-facher Systemverbindung, Sicherung in jeder Eingangsschaltung, für Yokogawa ADV151 und ADV161
Industriesteuerungen SPS > Übergabemodul
Schnittstelle
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2908402 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | I1 - Systemverkabelung |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 519 (C-5-2017) |
| GTIN | 4055626296890 |
| Gewicht pro Stück (exklusive Verpackung) | 396,000 g |
| Gewicht pro Stück (inklusive Verpackung) | 396,000 g |
| Zolltarifnummer | 85369010 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -20 °C ... 50 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -20 °C ... 80 °C |
Allgemein
| Hinweis | Benachbarte Kanäle dürfen nicht gemischt mit SELV / PELV und berührgefährlichen Spannungen beschaltet werden. |
|---|---|
| Bei der Verwendung einer SELV / PELV Spannung ( ≤ 25 V AC oder 60 V DC) ist kein zusätzlicher Berührschutz erforderlich. | |
| Gegen benachbarte Module (in Tragschienenrichtung) wird ausgangsseitig mindestens eine Funktionsisolierung eingehalten. Sollte die Applikation höhere Anforderungen an die Isolierung stellen (Basisisolierung oder verstärkte Isolierung) so sollte dies durch geeignete Maßnahmen (z. B. Trennplatten) realisiert werden. | |
| Max. zul. Betriebsspannung | 24 V DC |
| Nennspannung UN | 19,2 V DC ... 26,4 V DC |
| Max. zulässiger Strom (pro Zweig) | 250 mA (Derating beachten) |
| Max. zulässiger Strom (alle Zweige) | 2 A (Derating beachten) |
| Statusanzeige | LED rot |
| Einbaulage | beliebig |
| Montagehinweis | anreihbar ohne Abstand |
Ausgangsdaten
| Benennung | K1 (Alarm) |
|---|---|
| Kontaktausführung | 1 Schließer |
| Art des Schaltkontaktes | Doppelkontakt |
| Kontaktmaterial | AgNi, 5 µm hartvergoldet |
| Schaltspannung maximal | < 25 V AC |
| 48 V DC | |
| Schaltspannung minimal | 5 V DC |
| Grenzdauerstrom | 1 A |
| Schaltstrom minimal | 1 mA |
| Abschaltleistung (ohmsche Last) maximal | 24 W (24 V DC) |
| 48 W (48 V DC) | |
| 25 VA (25 V AC) | |
| Lebensdauer mechanisch | ca. 2x 107Schaltspiele |
Anschlussdaten Anschluss 1
| Benennung Anschluss | Feldebene |
|---|---|
| Anschlussart | Schraubanschluss |
| Abisolierlänge | 5 mm |
| Schraubengewinde | M2 |
| Leiterquerschnitt starr | 0,14 mm² ... 1,5 mm² |
| Leiterquerschnitt flexibel | 0,14 mm² ... 1 mm² (ohne Aderendhülse) |
| Leiterquerschnitt AWG | 26 ... 16 |
| Anzugsdrehmoment | 0,22 Nm ... 0,25 Nm |
| Anzahl der Anschlüsse | 32 |
| Polzahl | 2 |
Anschlussdaten Anschluss 2
| Benennung Anschluss | Steuerungsebene |
|---|---|
| Anschlussart | Yokogawa KS kompatibel |
| Anzahl der Anschlüsse | 2 |
| Polzahl | 50 |
Normen und Bestimmungen
| Normen/Bestimmungen | DIN EN 50178 |
|---|---|
| Bemessungsisolationsspannung | 50 V DC |
| Bemessungsstoßspannung | 0,5 kV |
| Isolierung | Funktionsisolierung |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | II |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027250313eCl@ss 5.127250313eCl@ss 7.027141152eCl@ss 8.027141152eCl@ss 9.027141152
| Merkmal | Wert |
|---|---|
| Ausführung elektrischer Anschluss, feldseitig (EF005525) | Schraubanschluss |
| Polzahl (EF001391) | 2 |
| Bemessungsspannung (EF000228) | 24 V |
| Bemessungsstrom (EF000227) | 0.25 A |
| Tiefe (EF000049) | 61.82 mm |
| Breite (EF000008) | 135 mm |
| Höhe (EF000040) | 127.79 mm |
| Montageart (EF000003) | Hutschiene TH35 |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX INTERFACE TECHNIK UND SCHALTGERATE DE.pdf | 28 Mbytes |
|
