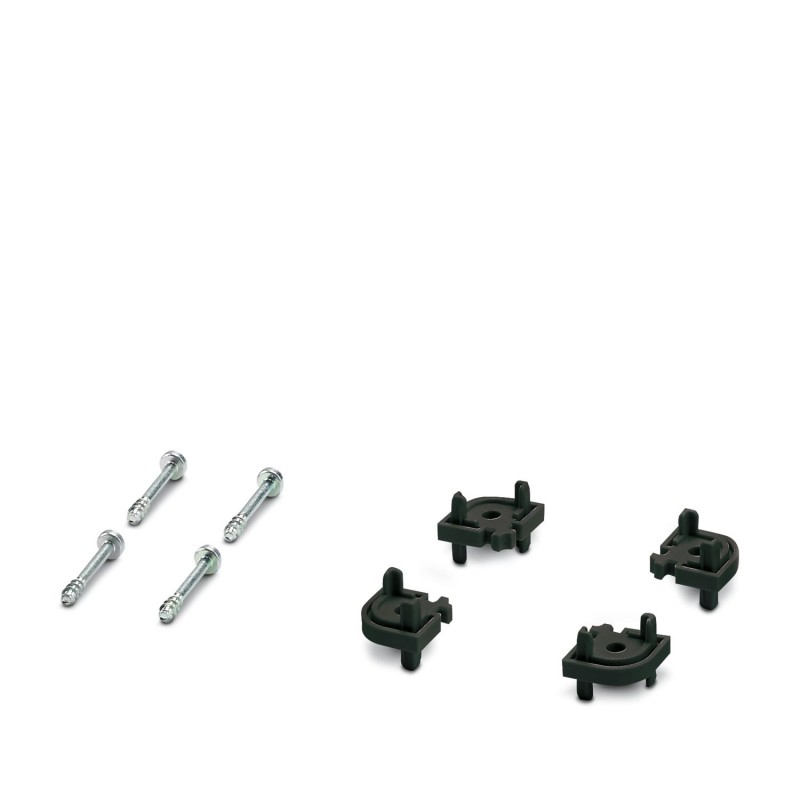

UCS CC 9005 2203396 PHOENIX CONTACT Eckeinleger
UCS CC 9005
2203396
PHOENIX_CONTACT
Eckeinleger
Winkeleinsatz für UCS-Boxen; Material: Polyamid; Farbe: Schwarz, ähnlich RAL 9005
Eckeinleger für UCS-Gehäuse, Werkstoff: Polyamid, Farbe: schwarz, ähnlich RAL 9005
Niederspannungsschaltgeräte > Strangprofil-Aufbaugehäuse
Elektronische Gehäuse
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲| Montagehinweis | Beachten Sie bitte das Familiendatenblatt im Download-Bereich. |
| Produkttyp | Eckeinleger |
| Gehäuseart | Universalgehäuse |
| Gehäuseserie | UCS |
| Ausführung | inklusive Schrauben flach |
| Lüftungsöffnung vorhanden | nein |
| Datenpflegestand | |
| Artikelrevision | 00 |
| Breite | 16,2 mm |
| Höhe | 16,2 mm |
| Tiefe | 13,5 mm |
| Leiterplatten-Design | |
| Leiterplattenstärke | 0,8 mm ... 3 mm |
| Farbe (Gehäuse) | schwarz (RAL 9005) |
| Brennbarkeitsklasse nach UL 94 | V0 |
| CTI nach IEC 60112 | 600 |
| Isolierstoff | PA |
| Material Gehäuse | Polyamid |
| Oberflächenbeschaffenheit | unbehandelt |
| verzinkt |
| Vibrationsprüfung | |
| Prüfspezifikation | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Frequenz | 10 - 150 - 10 Hz |
| Sweep-Geschwindigkeit | 1 Oktave/min |
| Amplitude | 0,15 mm (10 Hz ... 58,1 Hz) |
| Beschleunigung | 2g (58,1 Hz ... 150 Hz) |
| Prüfdauer je Achse | 2,5 h |
| Prüfrichtungen | X-, Y- und Z-Achse |
| Glühdrahtprüfung | |
| Prüfspezifikation | DIN EN 60695-2-11 (VDE 0471-2-11):2014-11 |
| Temperatur | 850 °C |
| Einwirkdauer | 30 s |
| Wärmebeständigkeit / Kugeldruckprüfung | |
| Prüfspezifikation | DIN EN 60695-10-2 (VDE 0471-10-2):2016-01 |
| Temperatur | 125 °C |
| Prüfdauer | 1 h |
| Kraft | 20 N |
| Mechanische Festigkeit / Falltrommel | |
| Prüfspezifikation | DIN EN 60068-2-31 (VDE 0468-2-31):2009-04 |
| Fallhöhe | 50 cm |
| Frequenz | 50 |
| Schocken | |
| Prüfspezifikation | DIN EN 60068-2-27 (VDE 0468-2-27):2010-02 |
| Schockform | Halbsinus |
| Beschleunigung | 15g |
| Schockdauer | 11 ms |
| Anzahl der Schocks je Richtung | 3 |
| Prüfrichtungen | X-, Y- und Z-Achse (pos. und neg.) |
| Prüfung auf lackbenetzungsstörende Stoffe | |
| Prüfspezifikation | VW PV 3.10.7:2005-02 |
| Ergebnis | Prüfung bestanden |
| Schutzart (IP-Code) | |
| Prüfspezifikation | DIN EN 60529 (VDE 0470-1):2014-09 |
| Ergebnis Schutzgrad IP-Code | IP40 |
| Umgebungsbedingungen | |
| Max. zu erreichender IP-Code | IP40 |
| Umgebungstemperatur (Betrieb) | -40 °C ... 105 °C (in Abhängigkeit der Verlustleistung) |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 55 °C |
| Umgebungstemperatur (Montage) | -5 °C ... 100 °C |
| Relative Luftfeuchte (Lagerung/Transport) | 80 % |
| Art der Leiterplattenbefestigung | Verschraubung |
| Leiterplattenstärke | 0,8 mm ... 3 mm |
| Montageart | Schraubmontage |
| Anzugsdrehmoment / Drehzahl | Verschraubung der Gehäusehälften: 1,2 - 1,4 Nm / 500 - 1000 rpm |
| Befestigung der Leiterplatte auf dem Eckeinleger: 0,4 - 0,5 Nm / 500 - 1000 rpm |
| Verpackungsart | PE-Beutel |
| Merkmal | Wert |
|---|---|
| Gehäuseart (EF003086) | offen |
| Gehäuse anreihbar (EF003088) | Nein |
| Tragschienenmontage möglich (EF003972) | Nein |
| Wandmontage möglich (EF003973) | Nein |
| Mit integrierter Leiterplattenanschlusstechnik (EF003087) | Nein |
| Werkstoff (EF002169) | sonstige |
| Ausführung der Oberfläche (EF006569) | sonstige |
| Farbe (EF000007) | schwarz |
| RAL-Nummer (EF000116) | 9005 |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX LEITERPLATTENKLEMMEN DE.pdf | 27 Mbytes |
|
