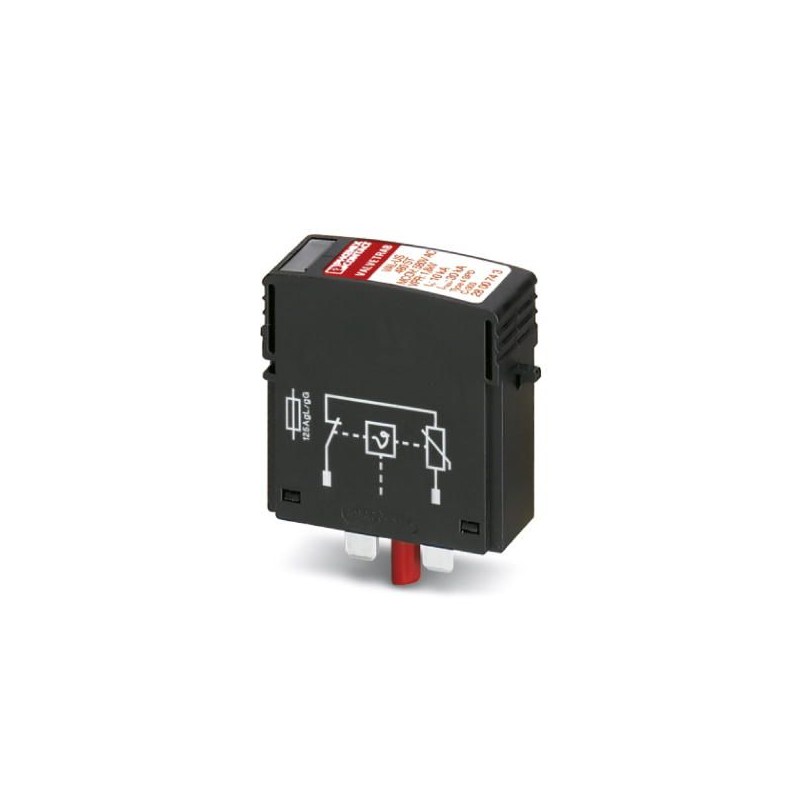

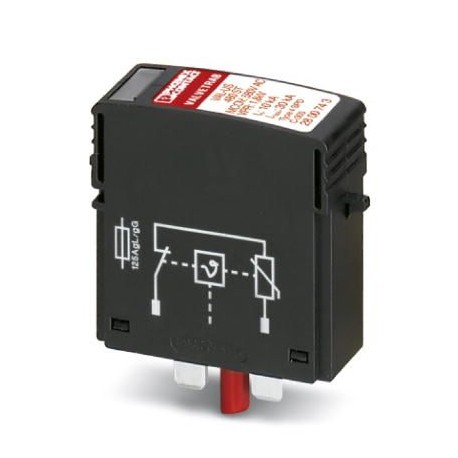

VAL-US 480 ST 2800743 PHOENIX CONTACT Überspannungsschutz-Stecker Typ 2
VAL-US 480 ST
2800743
PHOENIX_CONTACT
Überspannungsschutz-Stecker Typ 2
Trabtech (TT)
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2800743 |
|---|---|
| Verpackungseinheit | 10 STK |
| Verkaufsschlüssel | K1 - Überspannungsschutz |
| Katalogseite | Seite 46 (C-6-2015) |
| GTIN | 4046356641951 |
| Gewicht pro Stück (exklusive Verpackung) | 61,720 g |
| Gewicht pro Stück (inklusive Verpackung) | 61,720 g |
| Zolltarifnummer | 85363090 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Schutzart | IP20 |
|---|---|
| Umgebungstemperatur (Betrieb) | -40 °C ... 80 °C |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 80 °C |
| Höhenlage | ≤ 2000 m (amsl (über normal Null)) |
| Zulässige Luftfeuchtigkeit (Betrieb) | 5 % ... 95 % |
| Schock (Betrieb) | 25g (Halbsinus / 11 ms / 3x ±X, ±Y, ±Z) |
| Vibration (Betrieb) | 5g (10 ... 500 Hz / 2,5 h / X, Y, Z) |
Allgemein
| IEC-Prüfklasse | II |
|---|---|
| T2 | |
| EN Type | T2 |
| Schutzpfade | L-PE |
| L-PEN | |
| Montageart | auf Basiselement |
| Farbe | tiefschwarz RAL 9005 |
| Material Gehäuse | PA 6.6 |
| Verschmutzungsgrad | 2 |
| Abstand zu aktiven und geerdeten Teilen | 5 mm |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Bauform | Stecker |
| Polzahl | 1 |
| Meldung Überspannungsschutz defekt | optisch |
Weitere Beschreibungen
| Hinweis | Zur Verwendung in allen Niederspannungssystemen zwischen L-N und L-PEN. Nur zur Verwendung in IT-Systemen zwischen L-PE, wenn die Körper der Betriebsmittel der Niederspannungsanlage mit der Erdungsanlage der Transformatorstation verbunden sind. (gemeinsame Erdung der HV-Transformatorstation und der Körper der LV-Verbraucheranlage. RE= RAnach IEC 60364-4-442 / VDE 0100-442 Bild 44D / Beispiel a) |
|---|
Schutzschaltung
| Nennspannung UN | 400/690 V AC (TN) |
|---|---|
| 500 V AC (IT) | |
| Nennfrequenz fN | 60 Hz (50 Hz) |
| Höchste Dauerspannung UC | 580 V AC |
| Schutzleiterstrom IPE | ≤ 0,25 mA |
| Standby-Leistungsaufnahme PC | ≤ 150 mVA |
| Nennableitstoßstrom In(8/20) µs | 15 kA |
| Maximaler Ableitstoßstrom Imax(8/20) µs | 30 kA |
| Kurzschlussfestigkeit ISCCR | 25 kA |
| Schutzpegel Up | ≤ 2,5 kV |
| Restspannung Ures | ≤ 2,5 kV (bei In) |
| ≤ 2,3 kV (bei 10 kA) | |
| ≤ 2,1 kV (bei 5 kA) | |
| ≤ 1,9 kV (bei 3 kA) | |
| TOV-Verhalten bei UT | 690 V AC (5 s / withstand mode) |
| 762 V AC (120 min / withstand mode) | |
| Ansprechzeit tA | ≤ 25 ns |
| Maximale Vorsicherung bei Stichleitungsverdrahtung | 125 A (gG) |
UL Spezifikationen
| SPD Typ | 4CA |
|---|---|
| Maximale Dauerspannung MCOV (L-N) | 580 V AC |
| Nennspannung | 480 V AC |
| Schutzpfade | L-N |
| Energieverteilungssystem | Single phase |
| Nennfrequenz | 50/60 Hz |
| Gemessene Begrenzungsspannung MLV (L-N) | 2310 V |
| Nennableitstoßstrom In(L-N) | 10 kA |
Klassifikationen
eCl@ss 10.0.127130890eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130805eCl@ss 8.027130890eCl@ss 9.027130890
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX STROMVERSORGUNGEN DE.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2800743-VAL-US 480 ST | 111 Kbytes |
|
