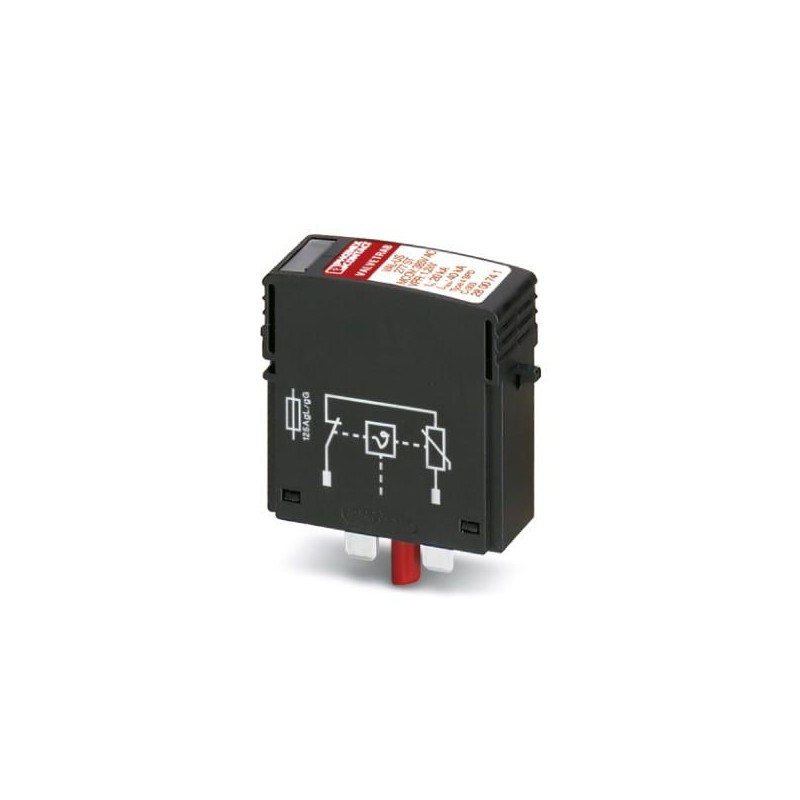

VAL-US 277 ST 2800741 PHOENIX CONTACT Überspannungsschutzstecker Typ 2 mit Hochleistungsvaristor für VAL-MS-.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

VAL-US 277 ST 2800741 PHOENIX CONTACT Überspannungsschutzstecker Typ 2 mit Hochleistungsvaristor für VAL-MS-..

VAL-US 277 ST

2800741

PHOENIX_CONTACT

10

Verfügbar

Schiff am heute

Überspannungsschutzstecker Typ 2 mit Hochleistungsvaristor für VAL-MS-Basiselement, thermisch überwacht, optische Fehlermeldung. Bauform: 277 VAC

Mehr Infos


Spannungsspitzen

TRABTECH Netz- & Signal-Qualität - PHOENIX CONTACT

Surge protection - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

Menge Preis
10+$46.60
20+$45.58
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Verwandte Produkte

Mehr Infos



Maße

Höhe52,4 mm
Breite17,5 mm
Tiefe55,3 mm
Teilungseinheit1 TE

Umgebungsbedingungen

SchutzartIP20
Umgebungstemperatur (Betrieb)-40 °C ... 80 °C
Umgebungstemperatur (Lagerung/Transport)-40 °C ... 80 °C
Höhenlage≤ 2000 m (amsl (über normal Null))
Zulässige Luftfeuchtigkeit (Betrieb)5 % ... 95 %
Schock (Betrieb)25g
Vibration (Betrieb)5g

Allgemein

Normen/BestimmungenIEC 61643-11 2011
EN 61643-11 2012
IEC PrüfklasseII
T2
EN TypeT2
SPD DesignSpannungsbegrenzender Typ
SchutzpfadeL-PEN
L-N
Montageartauf Basiselement
Farbeschwarz
Material GehäusePA 6.6
Verschmutzungsgrad2
Brennbarkeitsklasse nach UL 94V-0
BauformStecker
Polzahl1
Ableiter prüfbar mit CHECKMASTER ab Softwarerevision:ab SW-Rev. 1.10
Meldung Überspannungsschutz defektoptisch

Schutzschaltung

Nennspannung UN240/415 V AC (TN)
240/415 V AC (TT)
Nennfrequenz fN60 Hz (50 Hz)
Höchste Dauerspannung UC385 V AC
Schutzleiterstrom IPE≤ 0,45 mA
Standby-Leistungsaufnahme PC≤ 175 mVA
Nennableitstoßstrom In (8/20)µs20 kA
Maximaler Ableitstoßstrom Imax (8/20) µs40 kA
Kurzschlussfestigkeit ISCCR25 kA
Schutzpegel Up≤ 1,8 kV
Restspannung Ures≤ 1,8 kV (bei In)
≤ 1,6 kV (bei 10 kA)
≤ 1,4 kV (bei 5 kA)
≤ 1,3 kV (bei 3 kA)
TOV-Verhalten bei UT415 V AC (5 s / withstand mode)
440 V AC (120 min / withstand mode)
Ansprechzeit tA≤ 25 ns
Maximale Vorsicherung bei Stichleitungsverdrahtung125 A AC (gG)

UL Spezifikationen

SPD Typ4 (for Type 2 applications)
Maximale Dauerspannung MCOV (L-N)385 V AC
Nennspannung277 V AC
SchutzpfadeL-N
Energieverteilungssystem1
Nennfrequenz50/60 Hz
Nennspannungsschutz VPR (L-N)1,5 kV
Nennableitstrom In (L-N)20 kA
