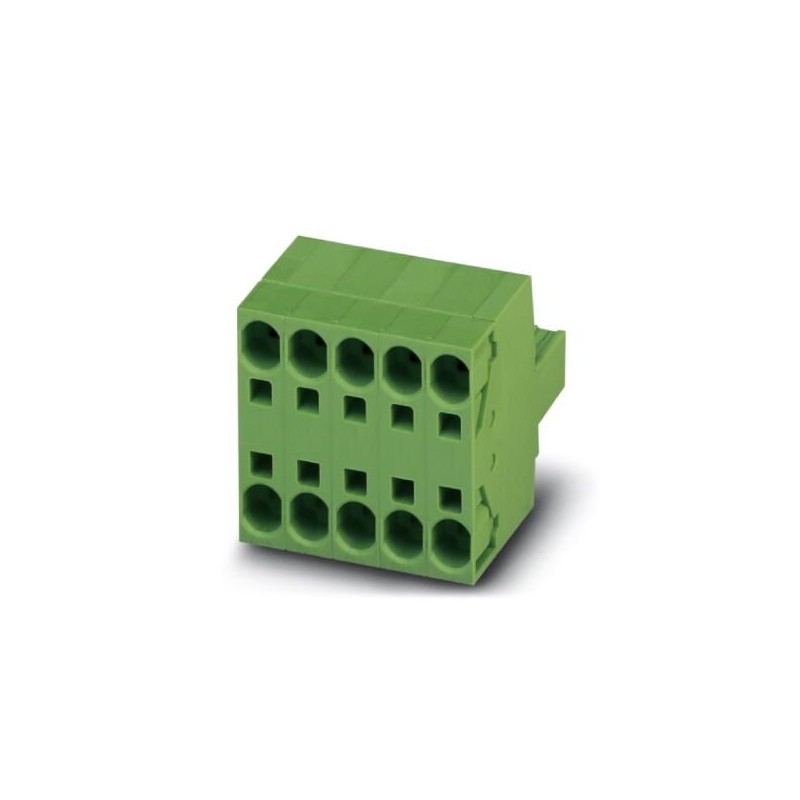

TSPC 5/ 3-ST-7,62 BKCP13BDWHNZ 1012889 PHOENIX CONTACT Printed-circuit-board-Steckverbinder TSPC 5/ 3-ST-7,6..
TSPC 5/ 3-ST-7,62 BKCP13BDWHNZ
1012889
PHOENIX_CONTACT
50
Printed-circuit-board-Steckverbinder - TSPC 5/ 3-ST-7,62 BKCP13BDWHNZ - 1012889
Steckverbinder für Leiterplatte, Nennquerschnitt: 6 mm², Farbe: schwarz, Nennstrom: 41 A, Nennspannung (III/2): 1000 V, Kontaktfläche: Zinn, Kontaktart: Buchse, Anzahl der Reihen: 1, Polzahl: 3, Artikelfamilie: TSPC 5/.. -ST, Rastermaß: 7,62 mm, Anschlussart: Push-in-Federanschluss, Anschlussrichtung Treiber/Leiterplatte: 0°, Klemmhaken: - Klemmhaken, Stecksystem: COMBICON PC 5, Verriegelung: ohne, Befestigungsart: ohne, Verpackungsart: boxed
Steckverbinder > Kabelsteckverbinder für Leiterplattensteckverbinder
Leiterplattensteckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Leiterplatten-Steckverbinder, Nennstrom: 41 A, Bemessungsspannung (III/2): 1000 V Anzahl der Positionen: 3, raster: 7,62 mm, Anschlusstechnik: Push-in-Feder-Verbindung, Farbe: schwarz, Kontaktoberfläche: Zinn
Key-Kommerzielle Daten
| Orderkey | Eine Million zwölf tausend acht hundert neun und achtzig |
|---|---|
| Verpackungseinheit | Eins |
| GTIN | 4055626490540 |
| Custom tariff number | Fünf und achtzig Millionen drei hundert sechs und sechzig tausend neun hundert neunzig |
Abmessungen
| Länge [ l ] | 41.45 mm |
|---|---|
| Breite [ w ] | 22.86 mm |
| Höhe [ h ] | 35.05 mm |
| Pitch | 7,62 mm |
| Maß a | 15.24 mm |
Allgemeine
| Palette von Artikeln | TSPC 5/..-ST |
|---|---|
| Anzahl der Positionen | Drei |
| Verbindungs-Methode | Push-in-Feder-Verbindung |
| Nennquerschnitt | 6 mm2 |
Environmental Product Compliance
| China RoHS | Umweltfreundliche Nutzung Zeitraum: unbegrenzt = EFUP-e |
|---|---|
| Keine gefährlichen Stoffe in Mengen oberhalb der Schwellenwerte |
Klassifikationen
eCl@ss
| eCl@ss 5.1 | Sieben und zwanzig Millionen zwei hundert sechzig tausend sieben hundert |
|---|---|
| eCl@ss 6.0 | Sieben und zwanzig Millionen zwei hundert sechzig tausend sieben hundert |
| eCl@ss 7.0 | Sieben und zwanzig Millionen vier hundert vierzig tausend drei hundert neun |
| eCl@ss 8.0 | Sieben und zwanzig Millionen vier hundert vierzig tausend drei hundert neun |
| eCl@ss 9.0 | Sieben und zwanzig Millionen vier hundert vierzig tausend drei hundert neun |
ETIM
| ETIM 5.0 | EC002638 |
|---|---|
| ETIM 6.0 | EC002638 |
| ETIM 7.0 | EC002638 |
| Merkmal | Wert |
|---|---|
| Verbindungsart (EF000064) | sonstige |
| Kontaktausführung (EF001587) | Buchse |
| Anzahl der Steckkontaktreihen (EF006935) | 1 |
| Rastermaß der Kontakte (EF007326) | 7.62 mm |
| Rastermaß der Anschlüsse (EF006827) | 7.62 mm |
| Winkel Kontakt/Leiteranschluss (EF007546) | sonstige |
| Bemessungsstrom In (EF008250) | 41 A |
| Bemessungsspannung (EF000228) | 1000 V |
| Bemessungsstoßspannung (EF002993) | 6 kV |
| Überspannungskategorie (EF006785) | III |
| Verschmutzungsgrad (EF006786) | 2 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341) | 0.2 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (EF007339) | 0.25 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig (EF007337) | 0.2 mm² |
| Ausführung des elektrischen Anschlusses (EF003961) | Federzuganschluss |
| Anschließbare Kabeltype (EF006816) | Rundkabel |
| Werkstoff der Kontaktbeschichtung (EF004020) | Zinn |
| Werkstoff des Kontaktes (EF007544) | Kupfer |
| Werkstoff des Isolierkörpers (EF007543) | Polyamid (PA) |
| Werkstoff des Gehäuses (EF001596) | sonstige |
| Gehäusefarbe (EF000136) | schwarz |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V0 |
| Betriebstemperatur (EF002393) | -40 °C |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX LEITERPLATTENKLEMMEN DE.pdf | 27 Mbytes |
|
