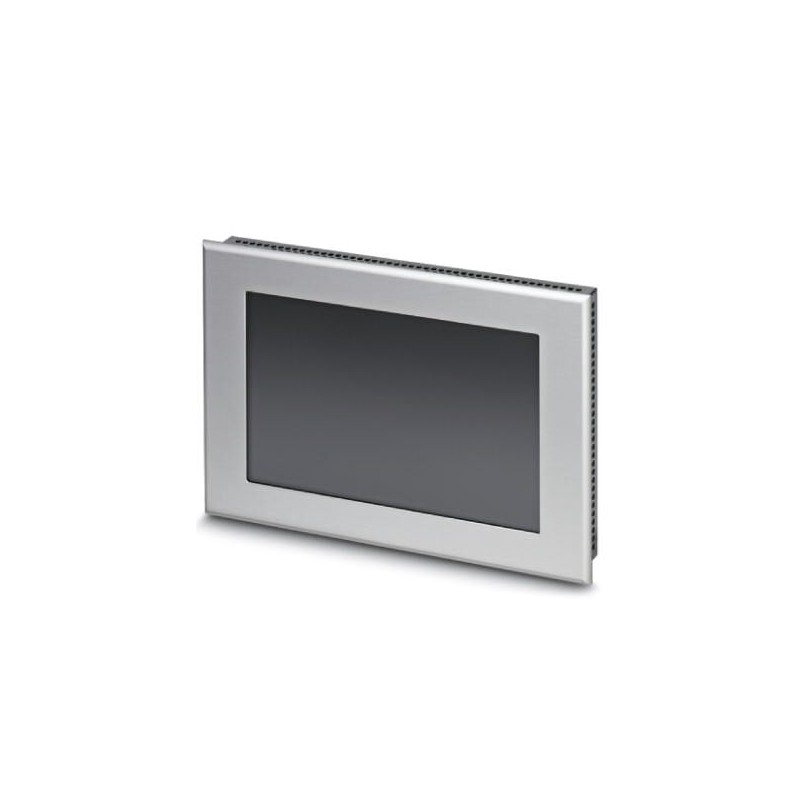

TPM090STW-10/200111201 S00122 1090373 PHOENIX CONTACT Maritim-Touch-Panel mit 22,9 cm / 9"-TFT aktiv-Display.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

TPM090STW-10/200111201 S00122 1090373 PHOENIX CONTACT Maritim-Touch-Panel mit 22,9 cm / 9"-TFT aktiv-Display..

TPM090STW-10/200111201 S00122

1090373

PHOENIX_CONTACT

Maritim-Touch-Panel mit 22,9 cm / 9"-TFT aktiv-Display (analog-resistiv (Polyester)), 800 x 480 Pixel (WVGA), 16,7 Mio. Farben, Arm

Maritimes Touch Panel mit 22,9 cm / 9"-TFT-Display (analog-resistiv (Polyester)), 800 x 480 Pixel(s) (WVGA), 16,7 Millionen Farben, Arm®Kortex®-A8, 1000 MHz, 2x USB Host 2.0, 1x Ethernet (10/100 MBits/s), RJ45, Windows®Embedded Compact 7 und Anwendersoftware: Visu+. (Bussystem: SIN)

Mehr Infos


Industriesteuerungen SPS > Grafik-Panel

Kontrollsysteme

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Kaufmännische Daten

Bestellschlüssel1090373
Verpackungseinheit1 STK
VerkaufsschlüsselP1 - HMIs + Industrie-PC
HinweisAuftragsgebundene Fertigung (keine Rücknahme)
GTIN4055626898285
Gewicht pro Stück (exklusive Verpackung)1.400,000 g
Gewicht pro Stück (inklusive Verpackung)1.400,000 g
Zolltarifnummer84714100
HerkunftslandDE (Deutschland)

Hinweis

NutzungsbeschränkungEMV: Klasse-A-Produkt, siehe Herstellererklärung im Downloadbereich
Zurück nach oben

Maße

Außenmaß Breite, Höhe, Tiefe260 mm x 172 mm x 5 mm (Abmessungen der Frontplatte)
Einbaumaß Breite, Höhe, Tiefe252 mm x 164 mm x 54 mm (Montageausschnitt, Tiefe mit Bus falls Bus System im Gerät vorhanden)
Zurück nach oben

Display

Display22,9 cm / 9"-TFT
Bildschirmauflösung800 x 480 Pixel (WVGA)
Touch-Technologieanalog-resistiv (Polyester)
Helligkeit800 cd/m² typisch (regelbar)
HintergrundbeleuchtungLED
MTBF Hintergrundbeleuchtung70000 h
Farben16,7 Mio. Farben
Ablesewinkel links85 °
Ablesewinkel rechts85 °
Ablesewinkel oben85 °
Ablesewinkel unten85 °
Zurück nach oben

Rechner Daten

ProzessorArm®Cortex®-A8, 1000 MHz
BetriebssystemWindows®Embedded Compact 7
AnwendersoftwareVisu+
Arbeitsspeicher512 MB LPDDR RAM
1 MB SRAM
DatenspeicherNAND-Flash, 1 GB
Netzwerk1x Ethernet (10/100 MBit/s), RJ45
Schnittstellen2x USB Host 2.0
Bussystemohne
Steckplätze1x SD
EchtzeituhrJa
Lebensdauer Batterie5 Jahre (typ.)
Zurück nach oben

Allgemein

FrontblendeAluminium (schwarz eloxiert)
Material GehäuseStahlblech verzinkt
MontageartFronteinbau
Gewicht1400 g
Zurück nach oben

Umgebungsbedingungen

SchutzartIP65 (frontseitig), IP20 (rückseitig)
Umgebungstemperatur (Betrieb)0 °C ... 55 °C
Umgebungstemperatur (Lagerung/Transport)-25 °C ... 70 °C (Front Aluminium schwarz eloxiert)
Zulässige Luftfeuchtigkeit (Betrieb)20 % ... 85 % (keine Betauung)
Zulässige Luftfeuchtigkeit (Lagerung/Transport)20 % ... 85 % (keine Betauung)
Vibration (Betrieb)1g, nach EN 60068-2-6
Schock15g, nach IEC 60068-2-27
Zurück nach oben

Geräteversorgung

Stromaufnahme typisch0,7 A
Netzteil24 V DC ±20 %
Zurück nach oben

Normen und Bestimmungen

Schock15g, nach IEC 60068-2-27
Vibration (Betrieb)1g, nach EN 60068-2-6
Zurück nach oben

Environmental Product Compliance

REACh SVHC
Lead 7439-92-1
China RoHSZeitraum für bestimmungsgemäße Verwendung (EFUP): 15 Jahre;
Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads"
Zurück nach oben

Klassifikationen

eCl@ss

eCl@ss 5.127330200
eCl@ss 6.027242300
eCl@ss 7.027242302
eCl@ss 8.027242302
eCl@ss 9.027330201
Zurück nach oben

ETIM

ETIM 4.0EC001412
ETIM 5.0EC001412
ETIM 6.0EC001412
ETIM 7.0EC001412
Zurück nach oben

UNSPSC

UNSPSC 13.243211904
UNSPSC 18.043211904
UNSPSC 19.043211904
UNSPSC 20.043211904
UNSPSC 21.043211904
Zurück nach oben
