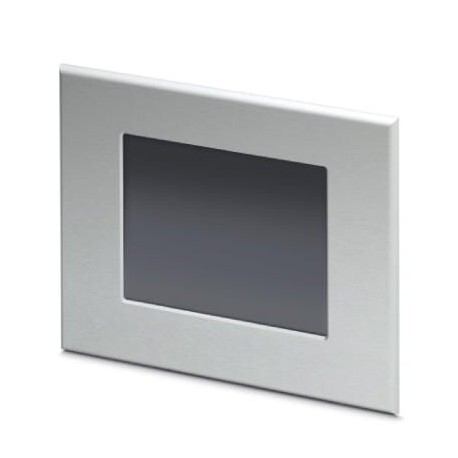

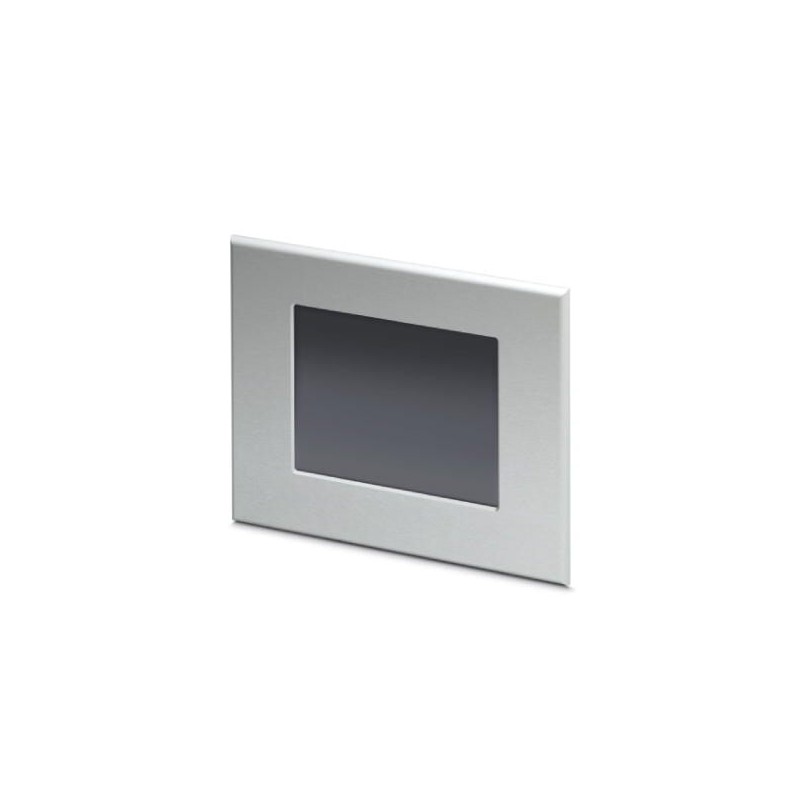

TP 3057V/WT SER 1090070 PHOENIX CONTACT Rugged-Touch-Panel mit 14,5 cm / 5,7"-TFT-Display (analog-resistiv (.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

TP 3057V/WT SER 1090070 PHOENIX CONTACT Rugged-Touch-Panel mit 14,5 cm / 5,7"-TFT-Display (analog-resistiv (..

TP 3057V/WT SER

1090070

PHOENIX_CONTACT

Rugged-Touch-Panel mit 14,5 cm / 5,7"-TFT-Display (analog-resistiv (GFG)), 640 x 480 Pixel (VGA), 262144 Farben, Arm

Robustes Touchpanel mit 14,5 cm / 5,7" TFT-Bildschirm (analog-resistiv (GFG)), 640 x 480 Pixel(s) (VGA), 262144 Farben, Arm®Kortex®-A8, 1000 MHz, 2x USB Host 2.0, 1x COM (RS-232), 1x COM (RS-422/485), 1x Ethernet (10/100MBits/s), RJ45, Windows®Embedded Compact 7 und Anwendersoftware: Visu+. (Bussystem: SIN)

Mehr Infos


Industriesteuerungen SPS > Grafik-Panel

Kontrollsysteme

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Kaufmännische Daten

Bestellschlüssel1090070
Verpackungseinheit1 STK
VerkaufsschlüsselP1 - HMIs + Industrie-PC
HinweisAuftragsgebundene Fertigung (keine Rücknahme)
GTIN4055626897172
Gewicht pro Stück (exklusive Verpackung)800,000 g
Gewicht pro Stück (inklusive Verpackung)848,000 g
Zolltarifnummer84714100
HerkunftslandDE (Deutschland)

Hinweis

NutzungsbeschränkungEMV: Klasse-A-Produkt, siehe Herstellererklärung im Downloadbereich
Zurück nach oben

Maße

Außenmaß Breite, Höhe, Tiefe195 mm x 153 mm x 5 mm (Abmessungen der Frontplatte)
Einbaumaß Breite, Höhe, Tiefe161 mm x 119 mm x 42 mm (Montageausschnitt, Tiefe mit Bus falls Bus System im Gerät vorhanden)
Zurück nach oben

Display

Display14,5 cm / 5,7"-TFT
Bildschirmauflösung640 x 480 Pixel (VGA)
Touch-Technologieanalog-resistiv (GFG)
Helligkeit400 cd/m² typisch (regelbar)
HintergrundbeleuchtungLED
MTBF Hintergrundbeleuchtung40000 h
Farben262144 Farben
Ablesewinkel links65 °
Ablesewinkel rechts65 °
Ablesewinkel oben55 °
Ablesewinkel unten52 °
Zurück nach oben

Rechner Daten

ProzessorArm®Cortex®-A8, 1000 MHz
BetriebssystemWindows®Embedded Compact 7
AnwendersoftwareVisu+
Arbeitsspeicher512 MB LPDDR SDRAM
1 MB SRAM
DatenspeicherNAND-Flash, 1 GB
Netzwerk1x Ethernet (10/100 MBit/s), RJ45
Schnittstellen2x USB Host 2.0
1x COM (RS-232)
1x COM (RS-422/485)
Bussystemohne
Steckplätze1x SD
EchtzeituhrJa
Lebensdauer Batterie5 Jahre (typ.)
Zurück nach oben

Allgemein

SonderausstattungIntegriertes akustisches Signal (Buzzer)
Material FrontplatteAluminium (natur eloxiert)
Material GehäuseStahlblech verzinkt
MontageartBolzenbefestigung
Gewicht800 g
Zurück nach oben

Umgebungsbedingungen

SchutzartIP67 (frontseitig), IP20 (rückseitig)
NEMA 4X
Umgebungstemperatur (Betrieb)-20 °C ... 70 °C
Umgebungstemperatur (Lagerung/Transport)-30 °C ... 80 °C
Zulässige Luftfeuchtigkeit (Betrieb)5 % ... 95 % (Frontseitig)
20 % ... 85 % (Rückseitig)
Vibration (Betrieb)1g, nach EN 60068-2-6
Schock15g, nach IEC 60068-2-27
Zurück nach oben

Geräteversorgung

Stromaufnahme typisch0,4 A
Netzteil24 V DC ±20 %
Zurück nach oben

Normen und Bestimmungen

Schock15g, nach IEC 60068-2-27
Vibration (Betrieb)1g, nach EN 60068-2-6
Zurück nach oben

Klassifikationen

eCl@ss

eCl@ss 4.027330203
eCl@ss 4.127330203
eCl@ss 5.027330202
eCl@ss 5.127330200
eCl@ss 6.027242300
eCl@ss 7.027242302
eCl@ss 8.027242302
eCl@ss 9.027330201
Zurück nach oben

ETIM

ETIM 4.0EC001412
ETIM 5.0EC001412
ETIM 6.0EC001412
ETIM 7.0EC001412
Zurück nach oben

UNSPSC

UNSPSC 13.243211904
UNSPSC 18.043211904
UNSPSC 19.043211904
UNSPSC 20.043211904
UNSPSC 21.043211904
Zurück nach oben
