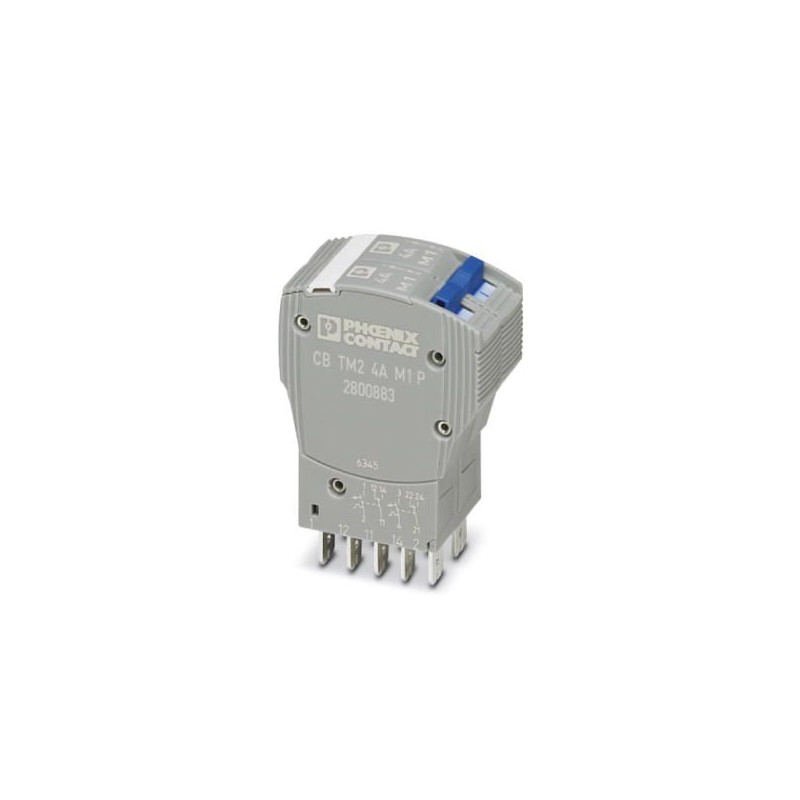

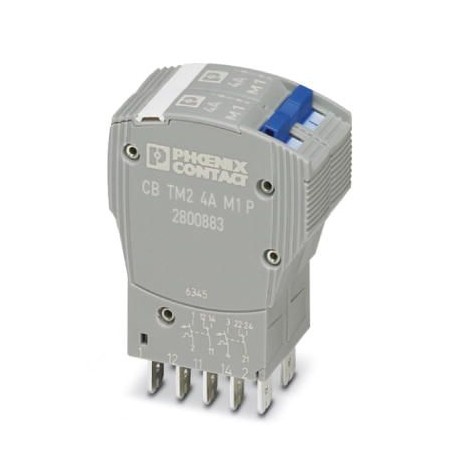

CB TM2 4A M1 P 2800883 PHOENIX CONTACT Thermomagnetischer Geräteschutzschalter, 2-polig, Auslösekennline M1 .. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

CB TM2 4A M1 P 2800883 PHOENIX CONTACT Thermomagnetischer Geräteschutzschalter, 2-polig, Auslösekennline M1 ..

CB TM2 4A M1 P

2800883

PHOENIX_CONTACT

Verfügbar

Schiff am heute

Thermomagnetischer Geräteschutzschalter, 2-polig, Auslösekennline M1 (mittelträge), 2 Wechslerkontakte, Stecker für Basiselement.

Mehr Infos


Steuerungen SPS

TRABTECH Netz- & Signal-Qualität - PHOENIX CONTACT

Überstromschutz

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Verwandte Produkte

Mehr Infos



Produktbeschreibung

Thermomagnetischer Geräteschutzschalter

Allgemein

MontagehinweisBei Reihenmontage kann der Gerätenennstrom nur zu 80 % geführt werden oder muss entsprechend überdimensioniert werden.
Brennbarkeitsklasse nach UL 94V0
Montageartauf Basiselement
Farbegrau
Polzahl2
IsolierstoffgruppeII
Verschmutzungsgrad2

Elektrische Daten

Sicherungstypmittelträge
Bemessungsstoßspannung2,5 kV (verstärkte Isolation im Betätigungsbereich)
Bemessungsspannung240 V AC (Ue nach IEC 60934)
277 V AC (UL 1077)
277 V AC (UL 508 - mit Stecksockel)
80 V DC (IEC 60934)
80 V DC (UL 1077)
80 V DC (UL 508 - mit Stecksockel)
Bemessungsstrom IN4 A (IEC 60934)
4 A AC (induktive Belastung nach UL 1077)
4 A DC (induktionsarme Belastung nach UL 1077)
4 A AC (induktive Belastung nach UL 508 - mit Stecksockel)
4 A DC (induktionsarme Belastung nach UL 508 - mit Stecksockel)
Bemessungsisolationsspannung Ui277 V AC (UL 1077)
250 V AC (IEC 60934)
Erforderliche Vorsicherung≥ 16 A
Kontaktausführung2 Wechsler
Verlustleistung1,44 W (im Nennbetrieb pro Kanal)
Isolationswiderstand Riso> 100 MΩ (500 VDC)
BetätigungsartS-Typ
AuslöseartTM (thermomagnetisch)
Grad der AuslösungFreiauslösung (positiv)
Bemessungskurzschlussschaltvermögen Icn400 A (240 V AC)
600 A (80 V DC)
Kurzschlussschaltvermögen Ik1000 A AC 277 V AC
1000 A DC 50 V DC
Spannungsfestigkeit3000 V AC (Betätigungsbereich)
1500 V AC (Haupt- zu Hilfsstromkreis)
1500 V AC (Offener Hauptstromkreis)
1000 V AC (Offener Hilfsstromkreis)
1500 V AC (Pol zu Pol)
Spannungsfall0,34 V (bei 1 x In)
Schaltspiele maximal6000 (240 V AC / 1 x In)
3000 (80 V DC / 1 x In)
Kontaktausführung2 Wechsler
Hilfsstromkreis277 V AC / 0,5 A (induktionsarm)
277 V AC / 1 A (induktionsarm, 2000 Schaltspiele max.)
50 V DC / 1 A (induktionsarm)
minimale Betriebsspannung Hilfskontakt10 V
maximale Betriebsspannung Hilfskontakt240 V
240 V
minimaler Betriebsstrom Hilfskontakt10 mA
maximaler Betriebsstrom Hilfskontakt1 A
Schwingungsfestigkeit, Frequenz57 Hz ... 500 Hz
Schwingungsfestigkeit, Amplitude0,61 mm (10-57 Hz)
Schwingungsfestigkeit, Beschleunigung80 m/s²
Schwingungsfestigkeit, Prüfdauer10 (Frequenzzyklen / Achse)

Maße

Höhe45 mm
Breite24,6 mm
Tiefe52 mm

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-30 °C ... 60 °C
Umgebungstemperatur (Lagerung/Transport)-40 °C ... 80 °C
Feuchtigkeitsprüfung240h, 95% RH, 40 °C
Schock (Betrieb)30g (IEC 60068-2-27, Test Ea)
SchutzartIP30 (Betätigungsbereich)

Normen und Bestimmungen

Normen/BestimmungenEN 60934
UL 1077 UL/C-UL Recognized
UL 508 UL/C - UL Listed
CSA 22.2 No. 235-041

Datasheet - PDF

Titel: Sprache: Größe: Typ:
PHOENIX CONTACT-2800883-CB TM2 4A M1 P English 573 Kbytes PHOENIX CONTACT-2800883-CB TM2 4A M1 P
