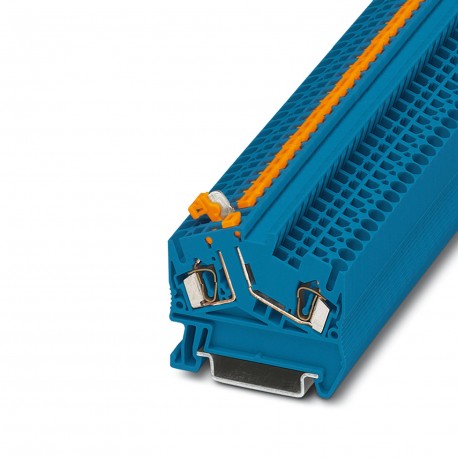

STS 2,5-MT BU 3035425 PHOENIX CONTACT Messertrennklemme
STS 2,5-MT BU
3035425
PHOENIX_CONTACT
50
Messertrennklemme
Unterbrechbare Flachsteckklemme, Nennspannung: 400 V, Nennstrom: 20 A, 1. Etage, Anschlussart: Federanschluss, Dimensionierungsquerschnitt: 2,5 mm², Querschnitt: 0,08 mm² - 4 mm², Montage: NS 35/7,5, NS 35/15, Farbe: blau
Messertrennklemme, Nennspannung: 400 V, Nennstrom: 20 A, 1. Etage, Anschlussart: Zugfederanschluss, Bemessungsquerschnitt: 2,5 mm2, Querschnitt: 0,08 mm2 - 4 mm2, Montage: NS 35/7,5, NS 35/15, Farbe: blau
Reihenklemmen > Trenn- und Messtrenn-Reihenklemme
Terminals
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲| Produkttyp | Trennklemme |
| Anzahl der Anschlüsse | 2 |
| Anzahl der Reihen | 1 |
| Potenziale | 1 |
| Datenpflegestand | |
| Artikelrevision | 03 |
| Isolationseigenschaften | |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 3 |
| Bemessungsstoßspannung | 6 kV |
| Maximale Verlustleistung bei Nennbedingung | 0,77 W |
| Anzahl der Anschlüsse pro Etage | 2 |
| Nennquerschnitt | 2,5 mm² |
| 1. Etage | |
| Abisolierlänge | 8 mm ... 10 mm |
| Lehrdorn | A3 |
| Anschluss gemäß Norm | IEC 60947-7-1 |
| Leiterquerschnitt starr | 0,08 mm² ... 4 mm² |
| Leiterquerschnitt AWG | 28 ... 12 (umgerechnet nach IEC) |
| Leiterquerschnitt flexibel | 0,08 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel [AWG] | 28 ... 14 (umgerechnet nach IEC) |
| Leiterquerschnitt flexibel (Aderendhülse ohne Kunststoffhülse) | 0,14 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel (Aderendhülse mit Kunststoffhülse) | 0,14 mm² ... 2,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. TWIN-Aderendhülse mit Kunststoffhülse | 0,5 mm² |
| Nennstrom | 20 A (bei 4 mm² Leiterquerschnitt) |
| Belastungsstrom maximal | 20 A (bei 4 mm² Leiterquerschnitt) |
| Nennspannung | 400 V |
| Nennquerschnitt | 2,5 mm² |
| Maßzeichnung |  |
| Breite | 5,2 mm |
| Deckelbreite | 2,2 mm |
| Höhe | 50,8 mm |
| Tiefe auf NS 35/7,5 | 43 mm |
| Tiefe auf NS 35/15 | 50,5 mm |
| Farbe | blau (RAL 5015) |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Isolierstoffgruppe | I |
| Isolierstoff | PA |
| Statischer Isolierstoffeinsatz in Kälte | -60 °C |
| Temperatur Index Isolierstoff (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Relativer Isolierstoff Temperatur Index (Elec., UL 746 B) | 130 °C |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Wärmeabgabe kalorimetrisch NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Oberflächen Flammbarkeit NFPA 130 (ASTM E 162) | bestanden |
| Spezifisch optische Rauchgasdichte NFPA 130 (ASTM E 662) | bestanden |
| Rauchgastoxität NFPA 130 (SMP 800C) | bestanden |
| Mechanische Daten | |
| Offene Seitenwand | Ja |
| Umgebungsbedingungen | |
| Umgebungstemperatur (Betrieb) | -60 °C ... 110 °C (Betriebstemperaturbereich inkl. Eigenerwärmung, max. kurzzeitige Betriebstemperatur siehe RTI Elec.) |
| Umgebungstemperatur (Lagerung/Transport) | -25 °C ... 60 °C (für kurze Zeit, nicht über 24 h, -60 °C bis +70 °C) |
| Umgebungstemperatur (Montage) | -5 °C ... 70 °C |
| Umgebungstemperatur (Betätigung) | -5 °C ... 70 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) | 20 % ... 90 % |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) | 30 % ... 70 % |
| Anschluss gemäß Norm | IEC 60947-7-1 |
| Montageart | NS 35/7,5 |
| NS 35/15 |
| Merkmal | Wert |
|---|---|
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341) | 0.08 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (EF007339) | 0.14 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig (EF007337) | 0.08 mm² |
| Bemessungsstrom In (EF008250) | 20 A |
| Bemessungsspannung (EF000228) | 400 V |
| Ausführung elektrischer Anschluss 1 (EF002526) | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 (EF002527) | Federzuganschluss |
| Anzahl der Klemmstellen je Etage (EF002660) | 2 |
| Etagen intern gebrückt (EF002661) | Ja |
| Montageart (EF000003) | Hutschiene TH35 |
| Werkstoff des Isolierkörpers (EF007543) | sonstige |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V0 |
| Breite (EF000008) | 5.2 mm |
| Höhe (EF000040) | 50.8 mm |
| Tiefe (EF000049) | 43 mm |
| Abschlussplatte erforderlich (EF002525) | Ja |
| Farbe (EF000007) | blau |
| Ausführung der Quertrennung (EF002546) | ohne |
| Mit integrierter Prüfbuchse (EF002547) | Nein |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX REIHENKLEMMEN DE.pdf | 69 Mbytes |
|
| PHOENIX CONTACT-3035425-STS 2,5-MT BU | 130 Kbytes |
|
