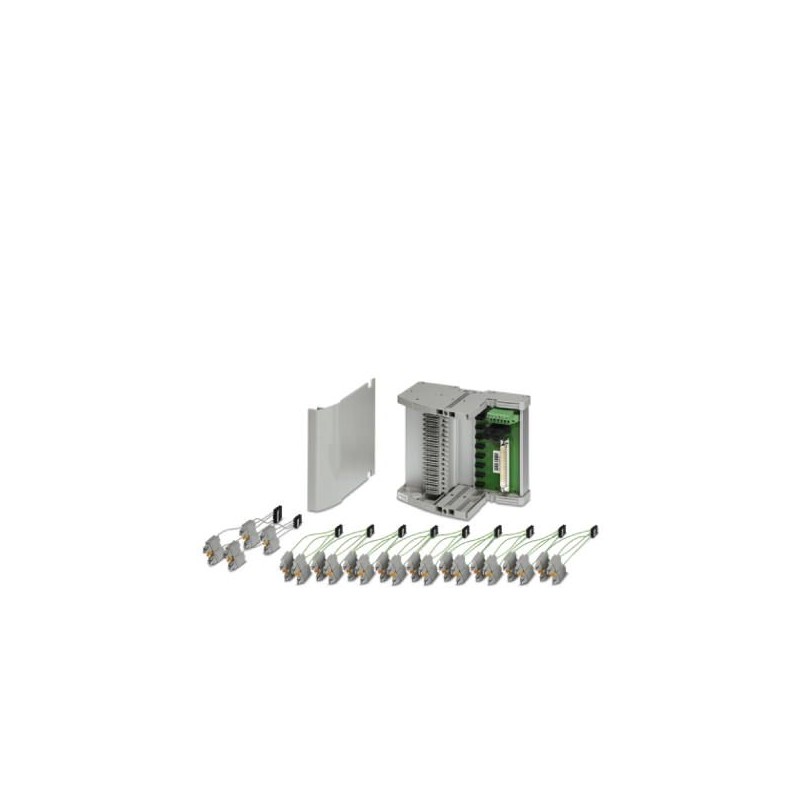

TC-D37SUB-ADIO16-MP-P-UNI 2906639 PHOENIX CONTACT Modulträger
TC-D37SUB-ADIO16-MP-P-UNI
2906639
PHOENIX_CONTACT
Artikel auf Anfrage, das gebe keine Rückkehr.
Modulträger
Universeller Terminierungsträger zum Anschluss von 16 MINI Analog Pro Trennverstärkern an digitale oder analoge Ein-/Ausgangskarten, über D-SUB-Stecker, 37-polig (1:1-Anschluss)
Industriesteuerungen SPS > Übergabemodul
Schnittstelle
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2906639 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | J1 - MSR-Technik |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 99 (C-5-2017) |
| GTIN | 4055626119977 |
| Gewicht pro Stück (exklusive Verpackung) | 1,180 kg |
| Gewicht pro Stück (inklusive Verpackung) | 1,180 kg |
| Zolltarifnummer | 85366990 |
| Herkunftsland | DE (Deutschland) |
Allgemein
| Nennspannung UN | < 30 V DC (pro Signal/Kanal) |
|---|---|
| Max. zulässiger Strom | < 1 A (Signal/ Kanal) |
| Schutzart | IP00 |
Versorgung
| Benennung | Einspeisemodul |
|---|---|
| Hinweis | Einspeisung über Einspeiseklemme 2902067 MINI MCR-2-PTB-PT und Fehlermeldemodul 2904508 MINI MCR-2-FM-RC-PT |
| Eingangsspannung | 24 V DC |
| Eingangsspannungsbereich | 19,2 V DC ... 30 V DC |
| Eingangsstrom | ≤ 2 A |
| Redundante Einspeisung | ja, diodenentkoppelt |
| Verpol- und Überspannungsschutz | ja |
| Benennung Ausgang | Schaltausgang |
| Kontaktausführung | 1 Öffner (Alarm = geöffnet) |
| Schaltspannung maximal | 30 V DC (50 mA) |
| Sicherung | 2x 2,5 A auf Leiterplatte, träge (austauschbar) |
| Statusanzeige | 2 x LED rot (Fehler) |
| 2 x LED grün (PWR1 und PWR2) |
Anschluss 1
| Benennung Anschluss | Spannungsversorgung |
|---|---|
| Anschlussart | Schraubanschluss |
| Abisolierlänge | 7 mm |
| Anzahl der Anschlüsse | 1 |
| Polzahl | 6 |
| Leiterquerschnitt starr | 0,14 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel | 0,14 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 24 ... 12 |
Anschluss 2
| Benennung Anschluss | Steuerungsebene |
|---|---|
| Anschlussart | D-SUB-Stiftleiste |
| Anzahl der Anschlüsse | 1 |
| Polzahl | 37 |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -20 °C ... 60 °C (Spezifikationen der Module beachten) |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 80 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) | 5 % ... 95 % (keine Betauung) |
| Schock | 15g, nach IEC 60068-2-27 |
| Vibration (Betrieb) | 2g, nach IEC 60068-2-6 |
| Einsatzhöhe | ≤ 2000 m |
Normen und Bestimmungen
| Benennung | Luft- und Kriechstrecken |
|---|---|
| Normen/Bestimmungen | DIN EN 50178 |
| Bemessungsisolationsspannung | 50 V |
| Bemessungsstoßspannung | 0,5 kV |
| Isolierung | Basisisolierung |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | II |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Schock | 15g, nach IEC 60068-2-27 |
| Vibration (Betrieb) | 2g, nach IEC 60068-2-6 |
| UL, USA / Kanada | UL 61010 Listed |
| Class I, Div. 2, Groups A, B, C, D T4 | |
| Class I, Zone 2, Group IIC |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Set-Inhalt
Klassifikationen
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027250313eCl@ss 5.127250313eCl@ss 7.027141152eCl@ss 8.027141152eCl@ss 9.027141152
| Merkmal | Wert |
|---|---|
| Ausführung elektrischer Anschluss, steuerseitig (EF008549) | D-Sub |
| Polzahl (EF001391) | 37 |
| Bemessungsspannung (EF000228) | 30 V |
| Bemessungsstrom (EF000227) | 1 A |
| Tiefe (EF000049) | 159.5 mm |
| Breite (EF000008) | 136 mm |
| Höhe (EF000040) | 170 mm |
| Montageart (EF000003) | Hutschiene TH35 |
