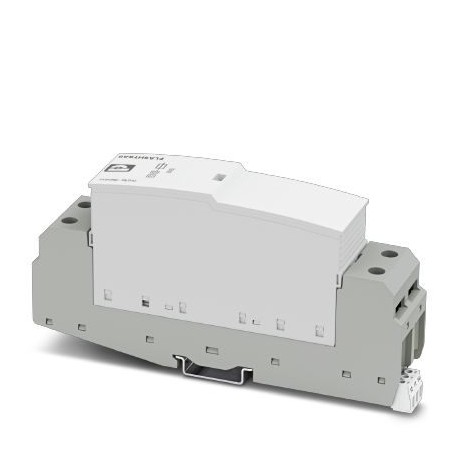

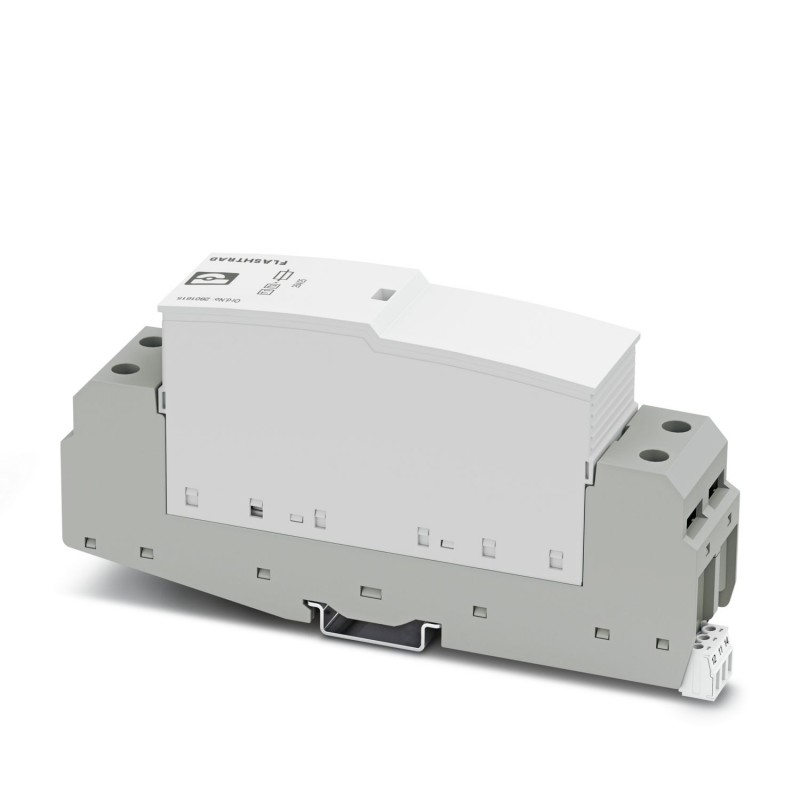

FLT-SEC-H-T1-1C-264/25-FM 2801615 PHOENIX CONTACT Kombiableiter Typ 1/2
FLT-SEC-H-T1-1C-264/25-FM
2801615
PHOENIX_CONTACT
Kombiableiter Typ 1/2
Steckbarer Blitzstromableiter, nach Typ 1/Klasse I, mit kurzzeitiger Sicherung, die gegen kurzzeitige Überströme resistent ist, für einphasige Stromversorgungsnetze mit PE und N in Kombination auf einem Leiter (L1, PEN).
Steckbarer Blitzstromableiter, gem. Typ 1 / Class I, mit integrierter stoßstromfester Sicherung, für 1-phasige Stromversorgungsnetze mit kombiniert verlegtem PE und N in einem Leiter (L1, PEN).
Erdung, Blitz- und Überspannungsschutz > Blitzstromableiter für Energietechnik
Trabtech (TT)
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲| Allgemein | |
| Hinweis | Max. single impulse: 100 kA (8/20 µs) |
| SPD according to AS/NZS 1768 Cat. C3 | |
| Produkttyp | Kombiableiter |
| Produktfamilie | SEC Family |
| IEC-Prüfklasse | I / II |
| EN Type | T1 / T2 |
| Stromversorgungssystem IEC | TN-C |
| TT | |
| Bauform | Tragschienenmodul zweiteilig steckbar |
| Polzahl | 1 |
| Meldung Überspannungsschutz defekt | optisch, Fernmeldekontakt |
| Datenpflegestand | |
| Artikelrevision | 11 |
| Isolationseigenschaften | |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
| Nennfrequenz fN | 50 Hz (60 Hz) |
| Anzeige / Fernmeldung | |
| Benennung Anschluss | Defektfernmeldekontakt |
| Schaltfunktion | Wechsler |
| Betriebsspannung | 12 V AC ... 250 V AC |
| 125 V DC (200 mA DC) | |
| Betriebsstrom | 10 mA AC ... 1 A AC |
| 1 A DC (30 V DC) | |
| Anschlussart | Schraubanschluss |
| Schraubengewinde | M5 |
| Anzugsdrehmoment | 4,5 Nm |
| Abisolierlänge | 18 mm |
| Leiterquerschnitt flexibel | 2,5 mm² ... 35 mm² |
| Leiterquerschnitt starr | 2,5 mm² ... 35 mm² |
| Leiterquerschnitt AWG | 13 ... 2 |
| Anschlussart | Gabelkabelschuh |
| Leiterquerschnitt flexibel | 1,5 mm² ... 16 mm² |
| Defektfernmeldekontakt | |
| Anschlussart | Steck-/Schraubanschluss über COMBICON |
| Schraubengewinde | M2 |
| Anzugsdrehmoment | 0,25 Nm |
| Abisolierlänge | 7 mm |
| Leiterquerschnitt flexibel | 0,14 mm² ... 1,5 mm² |
| Leiterquerschnitt starr | 0,14 mm² ... 1,5 mm² |
| Leiterquerschnitt AWG | 28 ... 16 |
| Maßzeichnung |  |
| Breite | 35,5 mm |
| Höhe | 167 mm |
| Tiefe | 74,5 mm (inkl. Tragschiene 7,5 mm) |
| Teilungseinheit | 2 TE |
| Farbe (Stecker) | lichtgrau (RAL 7035) |
| Farbe (Basiselement) | grau (RAL 7042) |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| CTI-Wert des Materials | 600 |
| Isolierstoff | PA 6.6-FR 20% GF |
| PBT-FR | |
| Materialgruppe | I |
| Material Gehäuse | PA 6.6-FR 20 % GF |
| PBT-FR |
| Mechanische Daten | |
| Offene Seitenwand | Nein |
| Schutzpfade | L-PEN |
| Wirkungsrichtung | 1L-N/PE |
| Nennspannung UN | 240 V AC (TN-C) |
| Nennfrequenz fN | 50 Hz (60 Hz) |
| Höchste Dauerspannung UC | 264 V AC |
| Nennableitstoßstrom In(8/20) µs | 25 kA |
| Maximaler Ableitstoßstrom Imax(8/20) µs | 50 kA |
| Blitzprüfstrom (10/350) µs, Ladung | 12,5 As |
| Blitzprüfstrom (10/350) µs, spezifische Energie | 160 kJ/Ω |
| Blitzprüfstrom (10/350) µs, Stromscheitelwert Iimp | 25 kA |
| Folgestromlöschfähigkeit Ifi | 50 kA |
| Kurzschlussfestigkeit ISCCR | 50 kA |
| Schutzpegel Up | ≤ 1,5 kV |
| Restspannung Ures | ≤ 1,5 kV (bei In) |
| ≤ 2,5 kV (bei 50 kA) | |
| ≤ 1,2 kV (bei 12,5 kA) | |
| ≤ 1 kV (bei 5 kA) | |
| ≤ 0,9 kV (bei 2,5 kA) | |
| Ansprechstoßspannung bei 6 kV (1,2/50) µs | ≤ 1,5 kV |
| TOV-Verhalten bei UT | 415 V AC (5 s / withstand mode) |
| 460 V AC (120 min / withstand mode) | |
| Ansprechzeit tA | ≤ 100 ns |
| Zusätzliche technische Daten | |
| Höchste Dauerspannung UC | 275 V AC |
| Kurzschlussfestigkeit ISCCR | 100 kA |
| Folgestromlöschfähigkeit Ifi | 100 kA |
| Umgebungsbedingungen | |
| Schutzart | IP20 (nur bei Benutzung aller Klemmstellen) |
| Umgebungstemperatur (Betrieb) | -40 °C ... 80 °C |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 80 °C |
| Höhenlage | ≤ 4000 m (amsl) |
| Zulässige Luftfeuchtigkeit (Betrieb) | 5 % ... 95 % |
| Normen/Bestimmungen | IEC 61643-11 |
| Hinweis | 2011 |
| EN 61643-11 | |
| Normen/Bestimmungen | EN 61643-11 |
| Hinweis | 2012 |
| Montageart | Tragschiene: 35 mm |
| Merkmal | Wert |
|---|---|
| Netzform DC (EF009926) | Nein |
| Netzform IT (EF009927) | Nein |
| Netzform TN (EF009928) | Nein |
| Netzform TN-C (EF009929) | Ja |
| Netzform TN-C-S (EF009933) | Nein |
| Netzform TN-S (EF009930) | Nein |
| Netzform TT (EF009931) | Nein |
| Netzform sonstige (EF009932) | Nein |
| Blitzstoßstrom (10/350 µs) (EF000421) | 25 kA |
| Höchste Dauerspannung AC (EF004198) | 264 V |
| Folgestromlöschfähigkeit (EF004193) | 50 kA |
| Montageart (EF000003) | Hutschiene TH35 |
| Baugröße (EF002566) | sonstige |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) (EF008827) | 35 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) (EF008828) | 35 mm² |
| Mit Fernmeldekontakt (EF000422) | Ja |
| Ausblasend (EF004181) | Nein |
| Signalisierung am Gerät (EF004241) | optisch |
| Prüfklasse Typ 1 (EF004229) | Ja |
| Integrierte Vorsicherung (EF008797) | Ja |
| Geeignet für Außengebrauch (EF003532) | Nein |
| Schutzart (IP) (EF005474) | IP20 |
