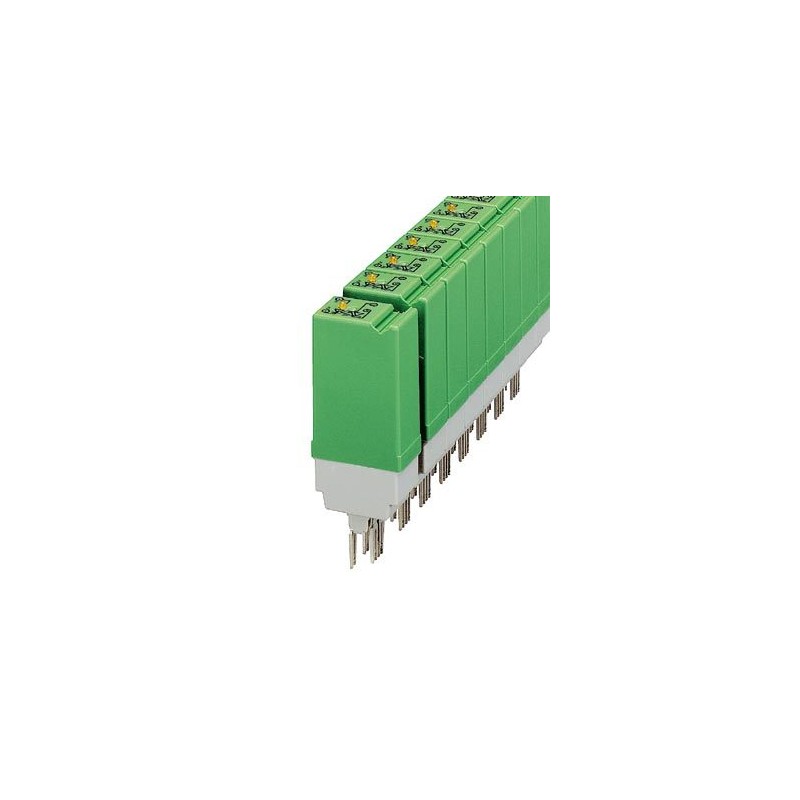

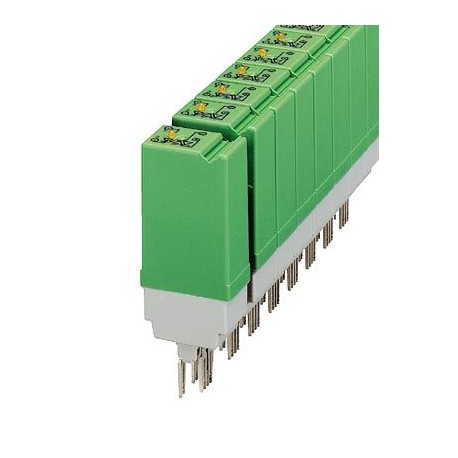

ST-OV3- 24DC/240AC/3 2903231 PHOENIX CONTACT Solid-State-Relais
ST-OV3-24DC/240AC/3
2903231
PHOENIX_CONTACT
Artikel auf Anfrage, das gebe keine Rückkehr.
Solid-State-Relais
Steckbares Halbleiterrelais, mit Kontrollleuchte und Schutzschaltung in Ein- und Ausgangskreis, Eingang: 24 V DC, Ausgang: 24-280 V AC/max. 3 A, steckbar auf Basisklemmen
Relais > Optokoppler
industrielle Relais
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2903231 |
|---|---|
| Verpackungseinheit | 10 STK |
| Verkaufsschlüssel | G1 - Relais |
| Katalogseite | Seite 92 (IF-2005) |
| GTIN | 4017918079017 |
| Gewicht pro Stück (exklusive Verpackung) | 55,500 g |
| Gewicht pro Stück (inklusive Verpackung) | 55,600 g |
| Zolltarifnummer | 85364190 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -20 °C ... 60 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -20 °C ... 70 °C |
Eingangsdaten
| Eingangsnennspannung UN | 24 V DC |
|---|---|
| Eingangsspannungsbereich bezogen auf UN | 0,8 ... 1,2 |
| Eingangsspannungsbereich | 19,2 V DC ... 28,8 V DC |
| Schaltschwelle "0"-Signal bezogen auf UN | ≤ 0,4 |
| Schaltschwelle "1"-Signal bezogen auf UN | ≥ 0,8 |
| Typischer Eingangsstrom bei UN | 7 mA |
| Einschaltzeit typisch | Einschaltzeit: maximal eine Halbperiode - Spannungs-Nulldurchgang |
| Ausschaltzeit typisch | ausschaltzeit: maximal eine Halbperiode - Strom-Nulldurchgang |
| Betriebsspannungsanzeige | LED gelb |
| Schutzbenennung | Verpolschutz |
| Schutzschaltung/-Bauteil | Verpolschutzdiode |
| Übertragungsfrequenz | 25 Hz |
Ausgangsdaten
| Ausgangsspannungsbereich | 24 V AC ... 280 V AC |
|---|---|
| Grenzdauerstrom | 3 A (siehe Derating-Kurve) |
| Laststrom minimal | 50 mA |
| Leckstrom | 5 mA (im Auszustand - Bausteine mit geringen Mindestlast- und Leckströmen auf Anfrage) |
| Stoßstrom | 35 A (t = 10 ms) |
| Grenzlastintegral | 6 A2s (I2x t bei t = 8,3 ms) |
| Spitzensperrspannung | 600 V |
| Spannungsabfall bei max. Grenzdauerstrom | 1,5 V |
| Ausgangsschaltung | 2-Leiter, massefrei |
| Schutzschaltung/-Bauteil | RC-Glied |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
| Merkmal | Wert |
|---|---|
| Eingangsspannung (EF003840) | 19.2 V |
| Ausgangsspannung (EF003933) | 24 V |
| Bemessungsbetriebsstrom Ie (EF001443) | 3 A |
| Art des Digitalausgangs (EF003601) | elektronisch |
| Mit LED-Anzeige (EF005950) | Ja |
