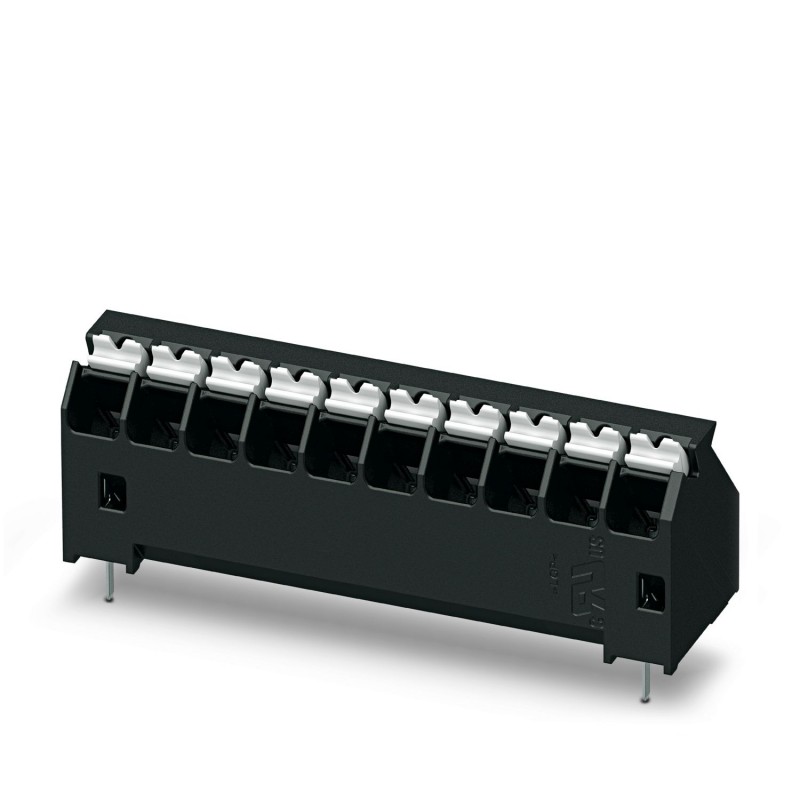

SPTA-THR 1,5/ 6-3,81BDWH-SER44 1092719 PHOENIX CONTACT Terminal for printed circuit board, Nennstrom: 13,5 A..
SPTA-THR 1,5/ 6-3,81BDWH-SER44
1092719
PHOENIX_CONTACT
145
Artikel auf Anfrage, das gebe keine Rückkehr.
Terminal for printed circuit board, Nennstrom: 13,5 A, raster: 3,81 mm, Polzahl: 6, Anschlussart: Federzugklemmen-push in, Montage: Schweißen THR, Richtung für den Anschluss Leiter/platine: 45 °, Farbe: schwarz
Leiterplattenklemme, Nennstrom: 13,5 A, Nennspannung (III/2): 160 V, Nennquerschnitt: 1,5 mm², Reihenanzahl: 1, Polzahl pro Reihe: 6, Artikelfamilie: SPTA 1,5/.. -THR, Rastermaß: 3,81mm, Anschlussart: Push-in-Federanschluss, Montage: Löt-THR, Treiber/Leiterplatten-Anschlussrichtung: 45°, Farbe: schwarz, Pin-Anordnung: lineare Pin-Anordnung, Pin-Länge [P]: 2,6mm, Anzahl der Lötstifte nach Potential: 1, Packungsart: 44mm Breitband
Leiterplattenklemme, Nennstrom: 17,5 A, Nennspannung (III/2): 160 V, Nennquerschnitt: 1,5 mm2, Anzahl der Reihen: 1, Polzahl pro Reihe: 6, Artikelfamilie: SPTA 1,5/.. -THR, Rastermaß: 3,81 mm, Anschlussart: Push-in-Federanschluss, Montage: THR-Löten/Wellenlöten, Leiteranschlussrichtung/Leiterplatte: 45°, Farbe: schwarz, Pinanordnung: Lineare Pinanordnung, Pinlänge [P]: 2,6 mm, Anzahl der Lötpins pro Potential: 1, Verpackungsart: 44 mm breites Band
Steckverbinder > Leiterplattenklemme
Leiterplattensteckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲| Produkttyp | Leiterplatten-Terminal |
| Produktfamilie | SPTA 1.5/.. -THR |
| Produktlinie | COMBICON Klemmen S |
| Anzahl der Pole | 6 |
| Schritt | 3,81 Millimeter |
| Anzahl der Zeilen | 1 |
| Pin-Design | Lineare Pin-Anordnung |
| Anzahl der Lötstifte pro Potential | 1 |
| Status der Datenpflege | |
| Artikel-Rezension | 05 |
| Nennstrom IN | 17,5 A |
| Nennspannung UN | 160 V |
| Auslegungsspannung (III/3) | 160 V |
| Dimensionierung der transienten Spannung (III/3) | 2,5 kV |
| Bemessungsspannung (III/2) | 160 V |
| Dimensionierung der transienten Spannung (III/2) | 2,5 kV |
| Nennspannung (II/2) | 250 V |
| Dimensionierung der transienten Spannung (II/2) | 2,5 kV |
| Verbindungstechnik | |
| Nominaler Querschnitt | 1,5 mm² |
| Anschließen von Leitern | |
| Verbindungstyp | Push-in-Federanschluss |
| Starre Leiterstrecke | 0,2 mm² ... 1,5 mm² (Leiteranschluss mit offener Klemmstelle) |
| 0,34 mm² ... 1,5 mm² (Push-in-Anschluss) | |
| Flexibler Leiterabschnitt | 0,5 mm² ... 1,5 mm² |
| AWG Leiterstrecke | 24 ... 16 |
| Flexibler Leiterabschnitt mit Zehenkappe, ohne Kunststoffhülse | 0,25 mm² ... 1,5 mm² |
| Flexibles Leiterprofil mit Zehenschutzkappe, mit Kunststoffhülse | 0,25 mm² ... 1,5 mm² |
| 2 Leiter mit gleichem Querschnitt, flexibel mit TWIN-Zehenkappe mit Kunststoffhülse | 0,5 mm² ... 0,75 mm² |
| Länge des Peelings | 10 mm |
| Art der Befestigung | THR-Schweißen/Wellenschweißen |
| Pin-Design | Lineare Pin-Anordnung |
| Verarbeitungshinweise | |
| Prozess | Reflow-/Wellenlöten |
| Feuchtigkeitsempfindliche Stufe | MSL 1 |
| Klassifizierung Temperatur TC | 260 °C |
| Schweißzyklen. durch Reflux | 3 |
| Materialdaten - Kontakt | |
| Beobachtung | WEEE/RoHS-konform, filamentfrei nach IEC 60068-2-82/JEDEC JESD 201 |
| Kontaktmaterial | Cu-Legierung |
| Oberflächenbeschaffenheit | Verzinnung aus Temperguss |
| Metalloberfläche der Klemmstelle (Deckschicht) | Zinn (2 - 4 μm Sn) |
| Schweißnahtbereich der Metalloberfläche (Deckschicht) | Zinn (2 - 4 μm Sn) |
| Materialdaten - Gehäuse | |
| Farbe (Gehäuse) | Schwarz (9005) |
| Isoliermaterial | LCP |
| Dämmstoffgruppe | IIIa |
| CTI nach IEC 60112 | 175 |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Entflammbarkeitszahl von GWFI-Glühfäden nach EN 60695-2-12 | 850 |
| Zündtemperatur von Glühfäden GWIT nach EN 60695-2-13 | 775 |
| Kugelhärteprüftemperatur nach EN 60695-10-2 | 125 °C |
| Materialdaten: Antriebselement | |
| Farbe (Antriebselement) | Weiß (9010) |
| Isoliermaterial | PA GF |
| Dämmstoffgruppe | Ich |
| CTI nach IEC 60112 | 600 |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Einbauanleitung | Der Artikel ist nicht für die Reinigung von Leiterplatten mit Flüssigkeiten geeignet. |
| Bemaßungsschema |  |
| Schritt | 3,81 Millimeter |
| Breite [w] | 23,65 mm |
| Höhe [h] | 14,5 Millimeter |
| Länge [l] | 11,6 Millimeter |
| Gesamthöhe | ca. 11,9 mm |
| Länge des Schweißstifts [P] | 2,6 mm |
| Leiterplatten-Design | |
| Lochdurchmesser | 1,1 mm |
| Prüfung auf Beschädigung der Leiter und Lockerung | |
| Test-Spezifikation | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Ergebnis | Zugelassener Test |
| Zugversuch | |
| Test-Spezifikation | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Leiterabschnitt/Leitertyp/Zugkraft Nennwert/Istwert | 0,2 mm² / starr / > 10 N |
| 0,5 mm² / flexibel / > 20 N | |
| 1,5 mm² / starr / > 40 N | |
| 1,5 mm² / flexibel / > 40 N | |
| Überprüfung der Heizung | |
| Test-Spezifikation | DIN EN IEC 60947-7-4 (VDE 0611-7-4):2019-10 |
| Anforderung an die Heizungsprüfung | Die Summe aus Umgebungstemperatur und Erwärmung der Leiterplattenanschlussklemme darf die obere Grenztemperatur nicht überschreiten. |
| Kurzzeitig zulässiger Strom | |
| Test-Spezifikation | DIN EN IEC 60947-7-4 (VDE 0611-7-4):2019-10 |
| Isolationswiderstand | |
| Test-Spezifikation | DIN EN 60512-3-1:2003-01 |
| Isolationswiderstand benachbarte Pole | > 5 MΩ |
| Kriechstrecken & Luftisolationsstrecken | |
| Test-Spezifikation | DIN EN 60947-7-4 (VDE 0611-7-4):2014-08 |
| Dämmstoffgruppe | IIIa |
| Beständigkeit gegen Ableitströme (DIN EN 60112 (VDE 0303-11)) | KTI 175 |
| Dimensionierung Isolationsspannung (III/3) | 160 V |
| Nominale transiente Spannung (III/3) | 2,5 kV |
| Mindestwert des Luftisolationsabstandes - inhomogenes Feld (III/3) | 1,5 mm |
| Minimaler Kriechstreckenwert (III/3) | 2,5 mm |
| Dimensionierung Isolationsspannung (III/2) | 160 V |
| Nominale transiente Spannung (III/2) | 2,5 kV |
| Mindestwert des Luftisolationsabstandes - inhomogenes Feld (III/2) | 1,5 mm |
| Minimaler Kriechstreckenwert (III/2) | 1,6 mm |
| Dimensionierung Isolationsspannung (II/2) | 250 V |
| Nominale transiente Spannung (II/2) | 2,5 kV |
| Mindestwert des Luftisolationsabstandes - inhomogenes Feld (II/2) | 1,5 mm |
| Minimaler Kriechstreckenwert (II/2) | 2,5 mm |
| Vibrationstest | |
| Test-Spezifikation | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Frequenz | 10 - 150 - 10 Hz |
| Sweep-Geschwindigkeit | 1 Oktave/min |
| Amplitude | 0,35 mm (10 Hz ... 60,1 Hz) |
| Beschleunigung | 50 m/s² (60,1 Hz ... 150 Hz) |
| Prüfdauer pro Achse | 2,5 h |
| Anweisungen zum Testen | X-, Y- und Z-Achse |
| Essay filam. weißglühend | |
| Test-Spezifikation | DIN EN 60695-2-10 (VDE 0471-2-10):2014-04 |
| Temperatur | 850 °C |
| Aufführungszeit | 5 s |
| Altern | |
| Test-Spezifikation | DIN EN IEC 60947-7-4 (VDE 0611-7-4):2019-10 |
| Umweltbedingungen | |
| Umgebungstemperatur (Service) | -40 °C ... 105 °C (abhängig von der Strombelastbarkeit/Derating-Kurve) |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 70 °C |
| Relative Luftfeuchtigkeit der Luft (Lagerung/Transport) | 30 % ... 70 % |
| Umgebungstemperatur (Montage) | -5 °C ... 100 °C |
| Bemaßungsschema |  |
| Art der Verpackung | 44 mm breiter Riemen |
| Bandbreite [W] | 44 mm |
| Externe Spulenmessungen [W2] | 50,4 Millimeter |
| Durchmesser der Spule [A] | 330 mm |
| Art der Außenverpackung | Transparenter Beutel |
| ESD-Stufe | (D) Elektrostatisch leitfähig |
| Test-Spezifikation | DIN EN 61340-5-1 (VDE 0300-5-1): 2008-07 |
