> PHOENIX_CONTACT>Leiterplattensteckverbinder>SPTA-THR 1,5/ 4-3,81BDWH-SDR32 1092713 PHOENIX CONTACT Terminal for printed circuit board, Nennstrom: 13,5 A..
Vorheriges Produkt Nächstes Produkt

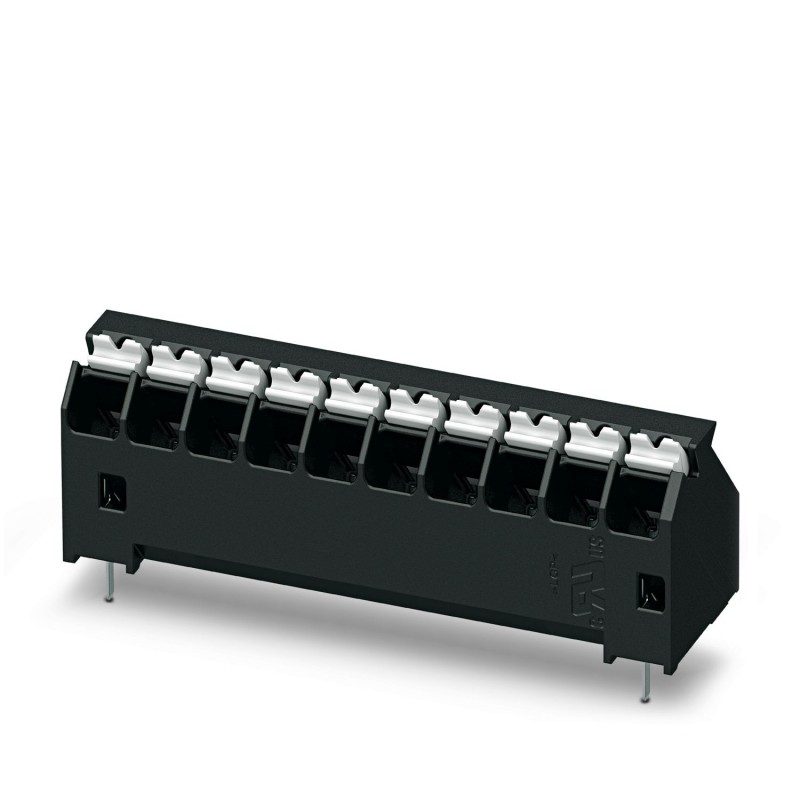

SPTA-THR 1,5/ 4-3,81BDWH-SDR32 1092713 PHOENIX CONTACT Terminal for printed circuit board, Nennstrom: 13,5 A.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

SPTA-THR 1,5/ 4-3,81BDWH-SDR32 1092713 PHOENIX CONTACT Terminal for printed circuit board, Nennstrom: 13,5 A..

SPTA-THR 1,5/ 4-3,81BDWH-SDR32

1092713

PHOENIX_CONTACT

145

Artikel auf Anfrage, das gebe keine Rückkehr.

Terminal for printed circuit board, Nennstrom: 13,5 A, raster: 3,81 mm, Polzahl: 6, Anschlussart: Federzugklemmen-push in, Montage: Schweißen THR, Richtung für den Anschluss Leiter/platine: 45 °, Farbe: schwarz

Leiterplattenklemme, Nennstrom: 13,5 A, Nennspannung (III/2): 160 V, Nennquerschnitt: 1,5 mm², Reihenanzahl: 1, Polzahl pro Reihe: 4, Artikelfamilie: SPTA 1,5/.. -THR, Rastermaß: 3,81mm, Anschlussart: Push-in Federanschluss, Montage: Lötzinn THR, Treiber/Leiterplatten-Anschlussrichtung: 45°, Farbe: schwarz, Pin-Anordnung: lineare Pin-Anordnung, Pin-Länge [P]: 2,6mm, Anzahl der Lötstifte nach Potential: 1, Packungsart: 32mm Breitband

Leiterplattenklemme, Nennstrom: 17,5 A, Bemessungsspannung (III/2): 160 V, Nennquerschnitt: 1,5 mm2, Anzahl der Reihen: 1, Polzahl pro Reihe: 4, Artikelfamilie: SPTA 1,5/..-THR, Rastermaß: 3,81 mm, Anschlussart: Push-in-Federanschluss, Montage: THR-Löten / Wellenlöten, Anschlussrichtung Leiter/Platine: 45 °, Farbe: schwarz, Pin-Layout: Lineares Pinning, Pinlänge [P]: 2,6 mm, Anzahl der Lötpins pro Potenzial: 1, Verpackungsart: Gurt in 32 mm Breite

Mehr Infos


Steckverbinder > Leiterplattenklemme

Leiterplattensteckverbinder

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

Gesamtpreis: $428.75
Stückpreis: $2.96
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Technische Daten
Artikeleigenschaften
ProdukttypLeiterplattenklemme
ProduktfamilieSPTA 1,5/..-THR
ProduktlinieCOMBICON Terminals S
Polzahl4
Rastermaß3,81 mm
Anzahl der Reihen1
PinlayoutLineares Pinning
Anzahl Lötpins pro Potenzial1
Datenpflegestand
Artikelrevision05
Elektrische Eigenschaften
Nennstrom IN17,5 A
Nennspannung UN160 V
Bemessungsspannung (III/3)160 V
Bemessungsstoßspannung (III/3)2,5 kV
Bemessungsspannung (III/2)160 V
Bemessungsstoßspannung (III/2)2,5 kV
Bemessungsspannung (II/2)250 V
Bemessungsstoßspannung (II/2)2,5 kV
Anschlussdaten
Anschlusstechnik
Nennquerschnitt1,5 mm²
Leiteranschluss
AnschlussartPush-in-Federanschluss
Leiterquerschnitt starr0,2 mm² ... 1,5 mm² (Leiteranschluss bei geöffneter Klemmstelle)
0,34 mm² ... 1,5 mm² (Push-in-Anschluss)
Leiterquerschnitt flexibel0,5 mm² ... 1,5 mm²
Leiterquerschnitt AWG24 ... 16
Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse0,25 mm² ... 1,5 mm²
Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse0,25 mm² ... 1,5 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-Aderendhülse mit Kunststoffhülse0,5 mm² ... 0,75 mm²
Abisolierlänge10 mm
Montage
MontageartTHR-Löten / Wellenlöten
PinlayoutLineares Pinning
Verarbeitungshinweise
ProzessReflow-/ Wellenlötung
Moisture Sensitive LevelMSL 1
Classification Temperature Tc260 °C
Lötzyklen im Reflow3
Materialangaben
Materialangaben - Kontakt
HinweisWEEE/RoHS konform, whisker-frei nach IEC 60068-2-82/JEDEC JESD 201
Material KontaktCu-Legierung
Oberflächenbeschaffenheitschmelztauchverzinnt
Metalloberfläche Klemmstelle (Deckschicht)Zinn (2 - 4 µm Sn)
Metalloberfläche Lötbereich (Deckschicht)Zinn (2 - 4 µm Sn)
Materialangaben - Gehäuse
Farbe (Gehäuse)schwarz (9005)
IsolierstoffLCP
IsolierstoffgruppeIIIa
CTI nach IEC 60112175
Brennbarkeitsklasse nach UL 94V0
Glühdraht-Entflammbarkeitszahl GWFI nach EN 60695-2-12850
Glühdraht-Entzündungstemperatur GWIT nach EN 60695-2-13775
Temperatur der Kugeldruckprüfung nach EN 60695-10-2125 °C
Materialangaben - Betätigungselement
Farbe (Betätigungselement)weiß (9010)
IsolierstoffPA GF
IsolierstoffgruppeI
CTI nach IEC 60112600
Brennbarkeitsklasse nach UL 94V0
Hinweise
MontagehinweisDer Artikel ist nicht für eine PCB-Reinigung mit Flüssigkeiten geeignet.
Maße
Rastermaß3,81 mm
Breite [w]16,03 mm
Höhe [h]14,5 mm
Länge [l]11,6 mm
Bauhöhe11,9 mm
Lötstiftlänge [P]2,6 mm
Leiterplatten-Design
Bohrlochdurchmesser1,1 mm
Mechanische Prüfungen
Prüfung auf Leiterbeschädigung und Lockerung
PrüfspezifikationDIN EN 60999-1 (VDE 0609-1):2000-12
ErgebnisPrüfung bestanden
Zugprüfung
PrüfspezifikationDIN EN 60999-1 (VDE 0609-1):2000-12
Leiterquerschnitt/Leiterart/Zugkraft Sollwert/Istwert0,2 mm² / starr / > 10 N
0,5 mm² / flexibel / > 20 N
1,5 mm² / starr / > 40 N
1,5 mm² / flexibel / > 40 N
Elektrische Prüfungen
Erwärmungsprüfung
PrüfspezifikationDIN EN IEC 60947-7-4 (VDE 0611-7-4):2019-10
Anforderung ErwärmungsprüfungDie Summe von Umgebungstemperatur und Erwärmung der Leiterplatten-Anschlussklemme darf die obere Grenztemperatur nicht überschreiten.
Kurzzeitstromfestigkeit
PrüfspezifikationDIN EN IEC 60947-7-4 (VDE 0611-7-4):2019-10
Isolationswiderstand
PrüfspezifikationDIN EN 60512-3-1:2003-01
Isolationswiderstand benachbarte Pole> 5 MΩ
Luft- und Kriechstrecken
PrüfspezifikationDIN EN 60947-7-4 (VDE 0611-7-4):2014-08
IsolierstoffgruppeIIIa
Kriechstromfestigkeit (DIN EN 60112 (VDE 0303-11))CTI 175
Bemessungsisolationsspannung (III/3)160 V
Bemessungsstoßspannung (III/3)2,5 kV
Mindestwert der Luftstrecke - inhomogenes Feld (III/3)1,5 mm
Mindestwert der Kriechstrecke (III/3)2,5 mm
Bemessungsisolationsspannung (III/2)160 V
Bemessungsstoßspannung (III/2)2,5 kV
Mindestwert der Luftstrecke - inhomogenes Feld (III/2)1,5 mm
Mindestwert der Kriechstrecke (III/2)1,6 mm
Bemessungsisolationsspannung (II/2)250 V
Bemessungsstoßspannung (II/2)2,5 kV
Mindestwert der Luftstrecke - inhomogenes Feld (II/2)1,5 mm
Mindestwert der Kriechstrecke (II/2)2,5 mm
Umwelt- und Lebensdauerbedingungen
Vibrationsprüfung
PrüfspezifikationDIN EN 60068-2-6 (VDE 0468-2-6):2008-10
Frequenz10 - 150 - 10 Hz
Sweep-Geschwindigkeit1 Oktave/min
Amplitude0,35 mm (10 Hz ... 60,1 Hz)
Beschleunigung50 m/s² (60,1 Hz ... 150 Hz)
Prüfdauer je Achse2,5 h
PrüfrichtungenX-, Y- und Z-Achse
Glühdrahtprüfung
PrüfspezifikationDIN EN 60695-2-10 (VDE 0471-2-10):2014-04
Temperatur850 °C
Einwirkdauer5 s
Alterung
PrüfspezifikationDIN EN IEC 60947-7-4 (VDE 0611-7-4):2019-10
Umgebungsbedingungen
Umgebungstemperatur (Betrieb)-40 °C ... 105 °C (In Abhängigkeit der Strombelastbarkeits-/Derating-Kurve)
Umgebungstemperatur (Lagerung/Transport)-40 °C ... 70 °C
Relative Luftfeuchte (Lagerung/Transport)30 % ... 70 %
Umgebungstemperatur (Montage)-5 °C ... 100 °C
Verpackungsangaben
VerpackungsartGurt in 32 mm Breite
Gurtbreite [W]32 mm
Spulenaussenmaß [W2]38,4 mm
Spulendurchmesser [A]330 mm
Art der UmverpackungTransparent-Bag
ESD - Level(D) elektrostatisch ableitfähig
PrüfspezifikationDIN EN 61340-5-1 (VDE 0300-5-1): 2008-07

ETIM for 1092713 Steckverbinder (EC002643)
Merkmal Wert
Höhe (EF000040) 14.5 mm
Anzahl der Etagen (EF002659) 1
Rastermaß der Anschlüsse (EF006827) 3.81 mm
Bemessungsstrom In (EF008250) 17.5 A
Bemessungsspannung (EF000228) 160 V
Bemessungsstoßspannung (EF002993) 2.5 kV
Überspannungskategorie (EF006785) III
Verschmutzungsgrad (EF006786) 2
Anschlussart Leiter (EF006821) Federzuganschluss
Anschließbarer Leiterquerschnitt eindrähtig (EF007337) 0.2 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (EF007339) 0.25 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341) 0.5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig (EF007343) 1.5 mm²
Anschlussart Leiterplatte (EF006822) Lötanschluss
Werkstoff der Anschlussoberfläche (EF006826) Zinn
Durchmesser Anschlusspin (EF006823) 1.1 mm
Länge des Pins (EF006825) 2.6 mm
Werkstoff des Isolierkörpers (EF007543) sonstige
Gehäusefarbe (EF000136) schwarz
Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) V0
Betriebstemperatur (EF002393) -40 °C
Art der Banderolierung (EF007011) Blistergurt (für SMD)

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF KATALOG PHOENIX LEITERPLATTENKLEMMEN DE.pdf 27 Mbytes
