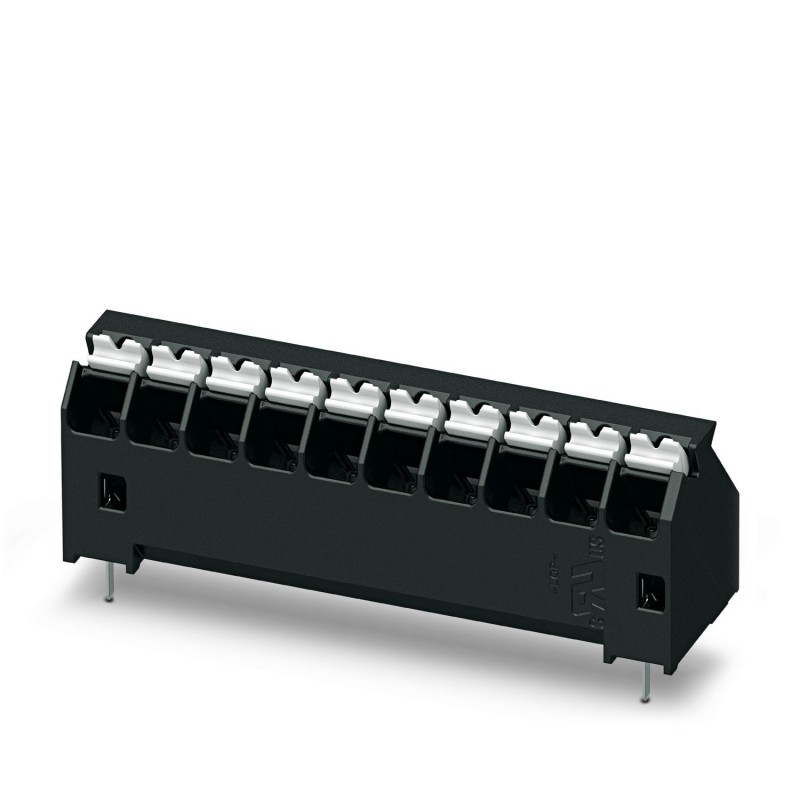

SPTA-THR 1,5/ 4-3,81BDWH-4 R32 1092709 PHOENIX CONTACT Terminal for printed circuit board, Nennstrom: 13,5 A.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

SPTA-THR 1,5/ 4-3,81BDWH-4 R32 1092709 PHOENIX CONTACT Terminal for printed circuit board, Nennstrom: 13,5 A..

SPTA-THR 1,5/ 4-3,81BDWH-4 R32

1092709

PHOENIX_CONTACT

145

Artikel auf Anfrage, das gebe keine Rückkehr.

Terminal for printed circuit board, Nennstrom: 13,5 A, raster: 3,81 mm, Polzahl: 4, Anschlussart: Federzugklemmen-push in, Montage: Schweißen THR, Richtung für den Anschluss Leiter/platine: 45 °, Farbe: schwarz

Leiterplattenklemme, Nennstrom: 13,5 A, Nennspannung (III/2): 160 V, Nennquerschnitt: 1,5 mm², Reihenanzahl: 1, Polzahl pro Reihe: 4, Artikelfamilie: SPTA 1,5/.. -THR, Rastermaß: 3,81mm, Anschlussart: Push-in Federanschluss, Montage: Lötzinn THR, Treiber/Leiterplatten-Anschlussrichtung: 45°, Farbe: schwarz, Pin-Anordnung: lineare Pin-Anordnung, Pin-Länge [P]: 2,6mm, Anzahl der Lötstifte nach Potential: 1, Packungsart: 32mm Breitband

Leiterplattenklemme, Nennstrom: 17,5 A, Nennspannung (III/2): 160 V, Nennquerschnitt: 1,5 mm2, Anzahl der Reihen: 1, Anzahl der Positionen pro Reihe: 4, Lieferprogramm: SPTA 1,5/.. -THR, Rastermaß: 3,81 mm, Anschlussart: Push-in-Federanschluss, Montage: THR-Löten / Wellenlöten, Leiter/PCB-Anschlussrichtung: 45°, Farbe: schwarz, Pin-Layout: Lineare Pinbesetzung, Lötstift [P]: 2,6 mm, Anzahl Lötpins pro Potential: 1, Verpackungsart: 32 mm breites Band

Mehr Infos


Steckverbinder > Leiterplattenklemme

Leiterplattensteckverbinder

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

Gesamtpreis: $426.28
Stückpreis: $2.94
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Technische Daten
Produkteigenschaften
ProdukttypLeiterplattenklemme
ProduktfamilieSPTA 1,5/.. -THR
ProduktlinieCOMBICON Klemmen S
Anzahl der Positionen4
Pech3,81 Millimeter
Anzahl der Zeilen1
Pin-LayoutLineares Anheften
Lötstifte pro Potential1
Stand der Datenverwaltung
Überarbeitung des Artikels05
Elektrische Eigenschaften
Nennstrom IN17,5 A
Nennspannung UN160 V
Nennspannung (III/3)160 V
Bemessungsstoßspannung (III/3)2,5 kV
Nennspannung (III/2)160 V
Bemessungs-Stoßspannung (III/2)2,5 kV
Nennspannung (II/2)250 V
Bemessungs-Stoßspannung (II/2)2,5 kV
Verbindungsdaten
Verbindungstechnik
Nennquerschnitt1,5 mm²
Leiter-Anschluss
VerbindungsmethodePush-in-Federanschluss
Leiterquerschnitt starr0,2 mm² ... 1,5 mm² (Leiteranschluss mit offener Klemmstelle)
0,34 mm² ... 1,5 mm² (Push-in-Anschluss)
Leiterquerschnitt flexibel0,5 mm² ... 1,5 mm²
Leiterquerschnitt AWG24 ... 16
Leiterquerschnitt flexibel, mit Aderendhülse ohne Kunststoffhülse0,25 mm² ... 1,5 mm²
Leiterquerschnitt, flexibel, mit Aderendhülse, mit Kunststoffhülse0,25 mm² ... 1,5 mm²
2 Leiter mit gleichem Querschnitt, flexibel, mit TWIN-Aderendhülse mit Kunststoffhülse0,5 mm² ... 0,75 mm²
Stripping-Länge10 mm
Montage
MontagetypTHR-Löten / Wellenlöten
Pin-LayoutLineares Anheften
Notizen bearbeiten
ProzessReflow-/Wellenlöten
Feuchtigkeitsempfindliche StufeMSL 1
Klassifizierungstemperatur TC260 °C
Lötzyklen im Reflow3
Materialspezifikationen
Materialdaten - Kontakt
HinweisWEEE/RoHS-konform, whiskerfrei nach IEC 60068-2-82/JEDEC JESD 201
KontaktmaterialCu-Legierung
Oberflächenbeschaffenheitfeuerverzinnt
Klemmpunkt der Metalloberfläche (Deckschicht)Zinn (2 - 4 μm Sn)
Lötfläche der Metalloberfläche (Deckschicht)Zinn (2 - 4 μm Sn)
Materialdaten - Gehäuse
Farbe (Gehäuse)schwarz (9005)
IsoliermaterialLCP
DämmstoffgruppeIIIa
CTI nach IEC 60112175
Entflammbarkeitsklasse nach UL 94V0
Glühdraht-Brennbarkeitsindex GWFI nach EN 60695-2-12850
Glühdraht-Zündtemperatur GWIT nach EN 60695-2-13775
Temperatur für die Kugeldruckprüfung nach EN 60695-10-2125 °C
Materialdaten – Betätigungselement
Farbe (Betätigungselement)weiß (9010)
IsoliermaterialPA GF
DämmstoffgruppeIch
CTI nach IEC 60112600
Entflammbarkeitsklasse nach UL 94V0
Notizen
Hinweis zur MontageDieser Artikel ist nicht für die Reinigung von Leiterplatten mit Flüssigkeiten geeignet.
Dimensionen
Pech3,81 Millimeter
Breite [w]16,03 mm
Höhe [h]14,5 Millimeter
Länge [l]11,6 Millimeter
Einbauhöheca. 11,9 mm
Länge des Lötstifts [P]2,6 mm
PCB-Design
Lochdurchmesser1,1 mm
Mechanische Prüfungen
Prüfung auf Beschädigung und Lockerung des Leiters
SpezifikationIEC 60999-1:1999-11
ErgebnisTest bestanden
Auszugstest
SpezifikationIEC 60999-1:1999-11
Leiterquerschnitt/Leiterart/Zugkraftsollwert/Istwert0,2 mm² / massiv / > 10 N
0,5 mm² / flexibel / > 20 N
1,5 mm² / massiv / > 40 N
1,5 mm² / flexibel / > 40 N
Elektrische Prüfungen
Temperatur-Anstiegs-Test
SpezifikationIEC 60947-7-4:2019-01
Erforderlicher TemperaturanstiegstestDie Summe aus Umgebungstemperatur und Temperaturanstieg der Leiterplattenklemme darf die obere Grenztemperatur nicht überschreiten.
Kurzzeit-Stromfestigkeit
SpezifikationIEC 60947-7-4:2019-01
Isolationswiderstand
SpezifikationIEC 60512-3-1:2002-02
Isolationswiderstand, benachbarte Positionen> 5 MΩ
Luft- und Kriechstrecken
SpezifikationIEC 60947-7-4:2013-08
DämmstoffgruppeIIIa
Vergleichender Tracking-Index (IEC 60112)KTI 175
Bemessungs-Isolationsspannung (III/3)160 V
Bemessungsstoßspannung (III/3)2,5 kV
Mindestabstandswert - inhomogenes Feld (III/3)1,5 mm
minimale Kriechstrecke (III/3)2,5 mm
Bemessungs-Isolationsspannung (III/2)160 V
Bemessungs-Stoßspannung (III/2)2,5 kV
minimaler Abstandswert - inhomogenes Feld (III/2)1,5 mm
minimale Kriechstrecke (III/2)1,6 mm
Bemessungs-Isolationsspannung (II/2)250 V
Bemessungs-Stoßspannung (II/2)2,5 kV
Mindestabstandswert - inhomogenes Feld (II/2)1,5 mm
minimale Kriechstrecke (II/2)2,5 mm
Umwelt- und reale Bedingungen
Vibrationstest
SpezifikationIEC 60068-2-6:2007-12
Frequenz10 - 150 - 10 Hz
Sweep-Geschwindigkeit1 Oktave/min
Amplitude0,35 mm (10 Hz ... 60,1 Hz)
Beschleunigung50 m/s² (60,1 Hz ... 150 Hz)
Prüfdauer pro Achse2,5 h
Anweisungen zum TestenX-, Y- und Z-Achse
Glühdraht-Test
SpezifikationIEC 60695-2-10:2013-04
Temperatur850 °C
Zeitpunkt der Exposition5 s
Altern
SpezifikationIEC 60947-7-4:2019-01
Umgebungsbedingungen
Umgebungstemperatur (Betrieb)-40 °C ... 105 °C (abhängig von der Strombelastbarkeit/Derating-Kurve)
Umgebungstemperatur (Lagerung/Transport)-40 °C ... 70 °C
Relative Luftfeuchtigkeit (Lagerung/Transport)30 % ... 70 %
Umgebungstemperatur (Montage)-5 °C ... 100 °C
Spezifikationen der Verpackung
Art der Verpackung32 mm breites Klebeband
[W] Bandbreite32 mm
[W2] Gesamtabmessung der Spule38,4 Millimeter
[A] Durchmesser der Spule330 mm
Art der UmverpackungKlarsicht-Beutel
ESD-Stufe(D) elektrostatisch leitfähig
SpezifikationDIN EN 61340-5-1 (VDE 0300-5-1): 2008-07

ETIM for 1092709 Steckverbinder (EC002643)
Merkmal Wert
Höhe (EF000040) 14.5 mm
Anzahl der Etagen (EF002659) 1
Rastermaß der Anschlüsse (EF006827) 3.81 mm
Bemessungsstrom In (EF008250) 17.5 A
Bemessungsspannung (EF000228) 160 V
Bemessungsstoßspannung (EF002993) 2.5 kV
Überspannungskategorie (EF006785) III
Verschmutzungsgrad (EF006786) 2
Anschlussart Leiter (EF006821) Federzuganschluss
Anschließbarer Leiterquerschnitt eindrähtig (EF007337) 0.2 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (EF007339) 0.25 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341) 0.5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig (EF007343) 1.5 mm²
Anschlussart Leiterplatte (EF006822) Lötanschluss
Werkstoff der Anschlussoberfläche (EF006826) Zinn
Durchmesser Anschlusspin (EF006823) 1.1 mm
Länge des Pins (EF006825) 2.6 mm
Werkstoff des Isolierkörpers (EF007543) sonstige
Gehäusefarbe (EF000136) schwarz
Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) V0
Betriebstemperatur (EF002393) -40 °C
Art der Banderolierung (EF007011) Blistergurt (für SMD)
