> PHOENIX_CONTACT>Leiterplattensteckverbinder>SPTA 16/ 5-10,0-CB-ZBMCBDMC-PE 1486787 PHOENIX CONTACT Leiterplattenklemme, Bemessungsstrom: 76 A, Bemessung..
Vorheriges Produkt Nächstes Produkt

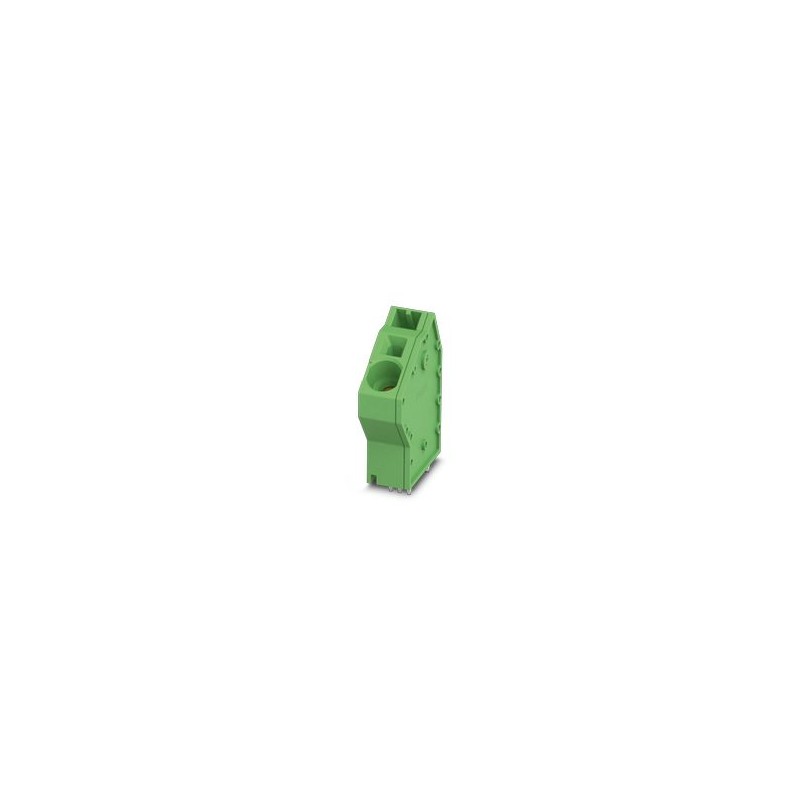

SPTA 16/ 5-10,0-CB-ZBMCBDMC-PE 1486787 PHOENIX CONTACT Leiterplattenklemme, Bemessungsstrom: 76 A, Bemessung.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

SPTA 16/ 5-10,0-CB-ZBMCBDMC-PE 1486787 PHOENIX CONTACT Leiterplattenklemme, Bemessungsstrom: 76 A, Bemessung..

SPTA 16/ 5-10,0-CB-ZBMCBDMC-PE

1486787

PHOENIX_CONTACT

1000

Leiterplattenklemme, Bemessungsstrom: 76 A, Bemessungsspannung (III/2): 1000 V, Bemessungsquerschnitt: 16 mm², Reihenanzahl: 1, Polzahl pro Reihe: 5, Artikelfamilie: SPTA16/.. -CB, Rastermaß: 10mm, Anschlussart: Push-in-Federanschluss, Montage: Wellenlöten, Treiber-/Leiterplattenanschlussrichtung: 60°, Farbe: mehrfarbig, Pinanordnung: Gemischte Pinanordnung, Pinlänge [P]: 4,1mm, Anzahl der Lötstifte pro Potential: 3, Packungsart: Boxed Packaging

Leiterplattenklemme, Nennstrom: 76 A, Bemessungsspannung (III/2): 1000 V, Nennquerschnitt: 16 mm2, Reihenanzahl: 1, Polzahl pro Reihe: 5, Lieferbereich: SPTA16/.. -CB, Rastermaß: 10 mm, Anschlussart: Push-in-Federanschluss, Montage: Wellenlöten, Leiter-/Leiterplattenanschlussrichtung: 60°, Farbe: mehrfarbig, Pinanordnung: Mixed Pinning, Lötstift [P]: 4,1 mm, Anzahl der Lötstifte pro Potential: 3, Verpackungsart: in Karton verpackt

Mehr Infos


Leiterplattensteckverbinder

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Technische Daten
Produkteigenschaften
ProduktlinieCOMBICON Klemmen XL
ProdukttypLeiterplattenklemme
ProduktfamilieSPTA16/.. -CB
Anzahl der Positionen5
Pech10 mm
Anzahl der Zeilen1
Pin-LayoutGemischtes Pinning
Lötstifte pro Potential3
Elektrische Eigenschaften
Nennstrom IN76 A
Nennspannung UN1000 V
Grad der Verschmutzung3
Nennspannung (III/3)1000 V
Bemessungsstoßspannung (III/3)8 kV
Nennspannung (III/2)1000 V
Bemessungs-Stoßspannung (III/2)8 kV
Nennspannung (II/2)1000 V
Bemessungs-Stoßspannung (II/2)6 kV
Verbindungsdaten
Verbindungstechnik
Nennquerschnitt16 mm2
Leiter-Anschluss
VerbindungsmethodePush-in-Federanschluss
Leiterquerschnitt starr0,75 mm² ... 10 mm² (Leiteranschluss mit offener Klemmstelle)
2,5 mm² ... 10 mm² (Push-in-Anschluss)
Einleiter/Klemmstelle mehrdrähtig0,75 mm² ... 16 mm²
Leiterquerschnitt flexibel0,75 mm² ... 16 mm²
Leiterquerschnitt AWG18 ... 4
Leiterquerschnitt flexibel, mit Aderendhülse ohne Kunststoffhülse0,75 mm² ... 16 mm²
Leiterquerschnitt, flexibel, mit Aderendhülse, mit Kunststoffhülse0,75 mm² ... 10 mm²
2 Leiter mit gleichem Querschnitt, flexibel, mit TWIN-Aderendhülse mit Kunststoffhülse0,75 mm² ... 4 mm²
Stripping-Länge18 mm
Montage
MontagetypWellenlöten
Pin-LayoutGemischtes Pinning
Materialspezifikationen
Materialdaten - Kontakt
HinweisWEEE/RoHS-konform, whiskerfrei nach IEC 60068-2-82/JEDEC JESD 201
KontaktmaterialCu-Legierung
OberflächenbeschaffenheitVerzinnt
Klemmpunkt der Metalloberfläche (Deckschicht)Zinn (10 - 16 μm Sn)
Lötfläche der Metalloberfläche (Deckschicht)Zinn (10 - 16 μm Sn)
Materialdaten - Gehäuse
Farbe (Gehäuse)mehrfarbig ()
IsoliermaterialPAPA
DämmstoffgruppeIch
CTI nach IEC 60112600
Entflammbarkeitsklasse nach UL 94V0
Glühdraht-Brennbarkeitsindex GWFI nach EN 60695-2-12850
Glühdraht-Zündtemperatur GWIT nach EN 60695-2-13775
Temperatur für die Kugeldruckprüfung nach EN 60695-10-2125 °C
Dimensionen
Pech10 mm
Breite [w]90 mm
Höhe [h]42,2 Millimeter
Länge [l]32,7 Millimeter
Einbauhöhe38,1 mm
Länge des Lötstifts [P]4,1 Millimeter
Abmessungen des Bolzens1,2 x 1 Millimeter
PCB-Design
Lochdurchmesser1,7 mm
Mechanische Prüfungen
Leiter-Anschluss
SpezifikationIEC 60999-1:1999-11
ErgebnisTest bestanden
Prüfung auf Beschädigung und Lockerung des Leiters
SpezifikationIEC 60999-1:1999-11
ErgebnisTest bestanden
Wiederholtes Verbinden und Trennen der Verbindung
SpezifikationIEC 60999-1:1999-11
ErgebnisTest bestanden
Auszugstest
SpezifikationIEC 60999-1:1999-11
Leiterquerschnitt/Leiterart/Zugkraftsollwert/Istwert0,75 mm² / massiv / > 30 N
16 mm² / mehrdrähtig / > 100 N
0,75 mm² / flexibel / > 30 N
16 mm² / flexibel / > 100 N
Elektrische Prüfungen
Temperatur-Anstiegs-Test
SpezifikationIEC 60947-7-4:2013-08
Erforderlicher TemperaturanstiegstestDie Summe aus Umgebungstemperatur und Temperaturanstieg der Leiterplattenklemme darf die obere Grenztemperatur nicht überschreiten.
Kurzzeit-Stromfestigkeit
SpezifikationIEC 60947-7-4:2013-08
Isolationswiderstand
SpezifikationIEC 60512-3-1:2002-02
Isolationswiderstand, benachbarte Positionen> 5 MΩ
Luft- und Kriechstrecken |
SpezifikationIEC 60947-1:2007-06 + A1:2010-12 + A2:2014-09
DämmstoffgruppeIch
Vergleichender Tracking-Index (IEC 60112)CTI 600
Bemessungs-Isolationsspannung (III/3)1000 V
Bemessungsstoßspannung (III/3)8 kV
Mindestabstandswert - inhomogenes Feld (III/3)8 mm
minimale Kriechstrecke (III/3)12,5 mm
Bemessungs-Isolationsspannung (III/2)1000 V
Bemessungs-Stoßspannung (III/2)8 kV
minimaler Abstandswert - inhomogenes Feld (III/2)8 mm
minimale Kriechstrecke (III/2)8 mm
Bemessungs-Isolationsspannung (II/2)1000 V
Bemessungs-Stoßspannung (II/2)6 kV
Mindestabstandswert - inhomogenes Feld (II/2)5,5 mm
minimale Kriechstrecke (II/2)5,5 mm
Umwelt- und reale Bedingungen
Vibrationstest
SpezifikationIEC 60068-2-6:2007-12
Frequenz10 - 150 - 10 Hz
Sweep-Geschwindigkeit1 Oktave/min
Amplitude0,35 mm (10 Hz ... 60,1 Hz)
Sweep-Geschwindigkeit5g (60,1 Hz ... 150 Hz)
Prüfdauer pro Achse2,5 h
Glühdraht-Test
SpezifikationIEC 60695-2-10:2000-10
Temperatur850 °C
Zeitpunkt der Exposition5 s
Altern
SpezifikationIEC 60947-7-4:2013-08
Umgebungsbedingungen
Umgebungstemperatur (Betrieb)-40 °C ... 100 °C (abhängig von der Strombelastbarkeit/Derating-Kurve)
Umgebungstemperatur (Lagerung/Transport)-40 °C ... 70 °C
Relative Luftfeuchtigkeit (Lagerung/Transport)30 % ... 70 %
Umgebungstemperatur (Montage)-5 °C ... 100 °C
Spezifikationen der Verpackung
Art der Verpackungverpackt in Karton

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF KATALOG PHOENIX LEITERPLATTENKLEMMEN DE.pdf 27 Mbytes
