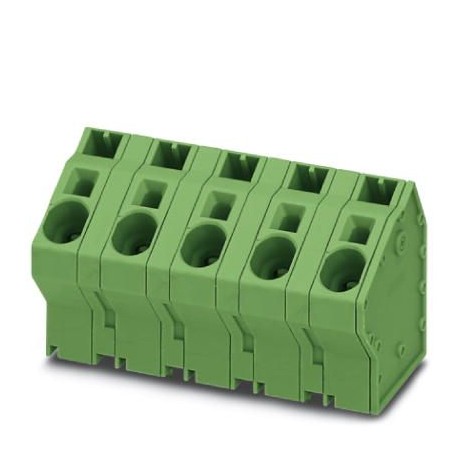

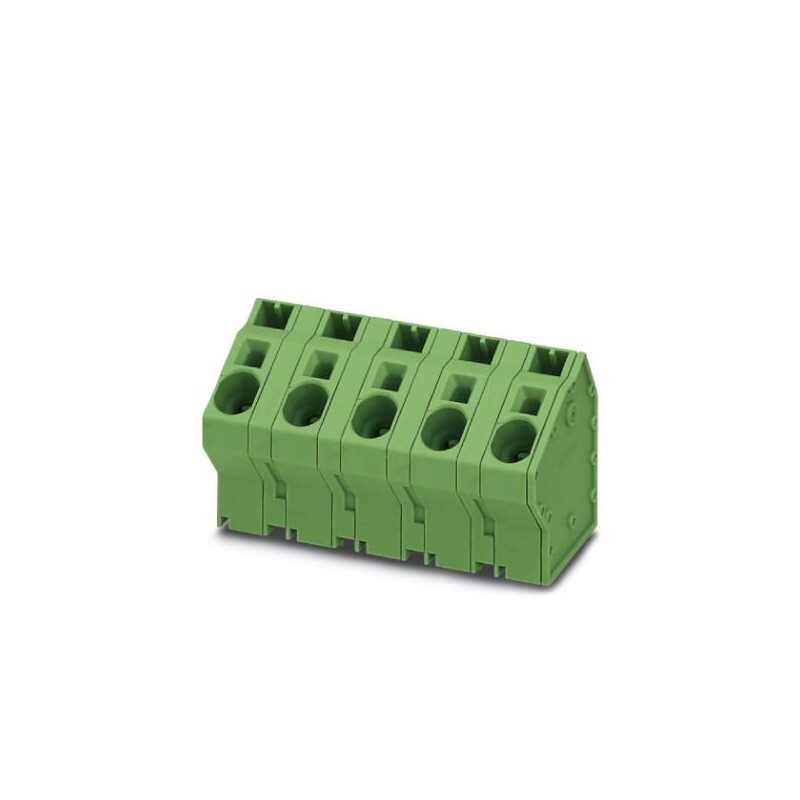

SPTA 16/ 4-15,0-ZB 1034124 PHOENIX CONTACT PCB terminal block
SPTA 16/ 4-15,0-ZB
1034124
PHOENIX_CONTACT
50
Artikel auf Anfrage, das gebe keine Rückkehr.
PCB terminal block
Reihenklemme für Leiterplatte, Nennstrom: 76 A, Nennspannung (III/2): 1000 V, Nennquerschnitt: 16 mm², Anzahl der Potentiale: 4, Anzahl der Reihen: 1, Anzahl der Pole pro Reihe: 4, Artikelfamilie: SPTA 16/, Rastermaß: 15 mm, Anschlussart: Push-in-Federanschluss, Montage: Wellenlöten, Leiteranschlussrichtung/Leiterplatte: 60°, Farbe: grün, Pinanordnung: Zickzack-Pins W, Pinlänge [P]: 4,1 mm, Anzahl der Schweißstifte pro Potential: 3, Verpackungsart: boxed
Steckverbinder > Leiterplattenklemme
Leiterplattensteckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Eine Million vier und dreißig tausend eins hundert vier und zwanzig |
|---|---|
| Verpackungseinheit | 50 pc |
| Mindestbestellmenge | 50 pc |
| Hinweis | Auf Bestellung (vom Umtausch ausgeschlossen) |
| GTIN | 4055626540160 |
| Gewicht pro Stück (exklusive Verpackung) | 44.000 g |
| Custom tariff number | Fünf und achtzig Millionen drei hundert neun und sechzig tausend zehn |
| Herkunftsland | IN (Indien) |
Einzelteil-Eigenschaften
| Kurze Artikel Beschreibung | PCB terminal block |
|---|---|
| Palette von Artikeln | SPTA 16/ |
| Pitch | 15 mm |
| Anzahl der Positionen | Vier |
| Verbindungs-Methode | Push-in-Feder-Verbindung |
| Montage-Typ | Wellenlöten |
| Anzahl der Ebenen | Eins |
Elektrische Parameter
| Nennstrom | 76 A |
|---|---|
| Bemessungsisolationsspannung (III/2) | 1000 V |
| Bemessungsstoßspannung (III/2) | 8 kV |
Verbindung Kapazität
| Leiterquerschnitt solid | 0,75 mm2 ... 10 mm2 (Leiter-Verbindung mit open-terminal-point) |
|---|---|
| 2,5 mm2 ... 10 mm2 Push-in-Anschluss) | |
| Single-wire-terminal-point, gestrandet GRP | 0,75 mm2 bis 16 mm2 |
| Leiterquerschnitt flexibel | 0,75 mm2 bis 16 mm2 |
| Leiterquerschnitt AWG / kcmil | 18 ... 4 |
| Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoff-Hülse | 0,75 mm2 bis 16 mm2 |
| Leiterquerschnitt, flexibel, mit Aderendhülse, mit Kunststoffhülse | 0,75 mm2 ... 10 mm2 |
| 2 Leiter mit gleichem Querschnitt, Litze mit TWIN-Aderendhülse mit Kunststoffhülse | 0,75 mm2 ... 4 mm2 |
| Abisolierlänge | 18 mm |
Material-Daten - Kontakt
| Hinweis | WEEE/RoHS-konform, frei von schnurrhaare nach IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Material, Kontakt | Cu-Legierung |
| Oberflächeneigenschaften | Tin-plated |
| Metall-Oberfläche terminal-Punkt (Obere Schicht) | Zinn (10 - 16 µm Sn) |
| Metall-Oberfläche zu lötenden Bereich (top-layer) | Zinn (10 - 16 µm Sn) |
Material-Daten - Gehäuse
| Isoliermaterial | PA |
|---|---|
| Dämmstoff-Gruppe | Ich |
| CTI nach IEC 60112 | Sechs hundert |
| Entflammbarkeit nach UL 94 | V0 |
| Glow wire flammability index, GWFI nach EN 60695-2-12 | Acht hundert fünfzig |
| Glow-wire-ignition-Temperatur GWIT nach EN 60695-2-13 | Sieben hundert fünf und siebzig |
| Temperatur für den ball pressure test nach EN 60695-10-2 | 125 °C |
Abmessungen für das Produkt
| Länge [ l ] | 32.7 mm |
|---|---|
| Breite [ w ] | 56.8 mm |
| Höhe [ h ] | 42.23 mm |
| Pitch | 15 mm |
| Höhe (ohne Lötstift) | 38.13 mm |
| Lötstift [P] | 4,1 mm |
| Pin Abmessungen | 1,2 x 1 mm |
| Maß a | 45 mm |
Verpackung Informationen
| Art der Verpackung | im Karton verpackt |
|---|---|
| Stück pro Packung | Fünfzig |
| Bezeichnung Verpackungseinheiten | Pcs. |
Verarbeitung Hinweise
| Prozess | Wellenlöten |
|---|---|
| Spezifikation | In Anlehnung an die IEC 61760-1:2006-04 |
| In Anlehnung an die IEC 60068-2-54:2006-04 |
Umgebungsbedingungen
| Umgebungstemperatur (Lagerung/transport) | -40 °C ... 70 °C |
|---|---|
| Umgebungstemperatur (Montage) | -5 °C ... 100 °C |
| Umgebungstemperatur (Betrieb) | -40 °C |
Pull-out-test
| Leiterquerschnitt / conductor Typ / Zugkraft | 0,75 mm2 / solid / > 30 N |
|---|---|
| 0,75 mm2 / flexibel / > 30 N | |
| 10 mm2 / solid / > 90 N | |
| 16 mm2 / flexibel / > 100 N |
Elektrische tests
| Nennstrom | 76 A |
|---|---|
| Bemessungsisolationsspannung (III/2) | 1000 V |
| Bemessungsstoßspannung (III/2) | 8 kV |
Luft-Luft-und Kriechstrecken
| Spezifikation | IEC 60947-1:2007-06 + A1:2010-12 + A2:2014-09 |
|---|---|
| Dämmstoff-Gruppe | Ich |
| Spannung | 1000 V |
| Bemessungsisolationsspannung (III/3) | 1000 V |
| Bemessungsisolationsspannung (III/2) | 1000 V |
| Bemessungsisolationsspannung (II/2) | 1000 V |
| Bemessungsstoßspannung (III/3) | 8 kV |
| Bemessungsstoßspannung (III/2) | 8 kV |
| Bemessungsstoßspannung (II/2) | 6 kV |
Klassifikationen
eCl@ss 5.1Sieben und zwanzig Millionen zwei hundert eins und sechzig tausend eins hunderteCl@ss 6.0Sieben und zwanzig Millionen zwei hundert eins und sechzig tausend eins hunderteCl@ss 7.0Sieben und zwanzig Millionen vier hundert vierzig tausend vier hundert einseCl@ss 8.0Sieben und zwanzig Millionen vier hundert vierzig tausend vier hundert einseCl@ss 9.0Sieben und zwanzig Millionen vier hundert vierzig tausend vier hundert eins
| Merkmal | Wert |
|---|---|
| Höhe (EF000040) | 42.23 mm |
| Anzahl der elektrischen Anschlüsse (EF008252) | 4 |
| Anzahl der Etagen (EF002659) | 1 |
| Rastermaß der Anschlüsse (EF006827) | 15 mm |
| Bemessungsstrom In (EF008250) | 76 A |
| Bemessungsspannung (EF000228) | 1000 V |
| Bemessungsstoßspannung (EF002993) | 8 kV |
| Überspannungskategorie (EF006785) | III |
| Verschmutzungsgrad (EF006786) | 2 |
| Anschlussart Leiter (EF006821) | Federzuganschluss |
| Anschließbarer Leiterquerschnitt eindrähtig (EF007337) | 0.75 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (EF007339) | 0.75 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341) | 0.75 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig (EF007343) | 10 mm² |
| Anschlussart Leiterplatte (EF006822) | Lötanschluss |
| Werkstoff der Anschlussoberfläche (EF006826) | Zinn |
| Durchmesser Anschlusspin (EF006823) | 1.7 mm |
| Länge des Pins (EF006825) | 4.1 mm |
| Werkstoff des Isolierkörpers (EF007543) | sonstige |
| Gehäusefarbe (EF000136) | grün |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V0 |
| Betriebstemperatur (EF002393) | -40 °C |
| Art der Leiterplattenbefestigung (EF008226) | Anschlusskontakt |
| Befestigungsart (EF002442) | löten |
| Art der Banderolierung (EF007011) | Karton (für SMD) |
