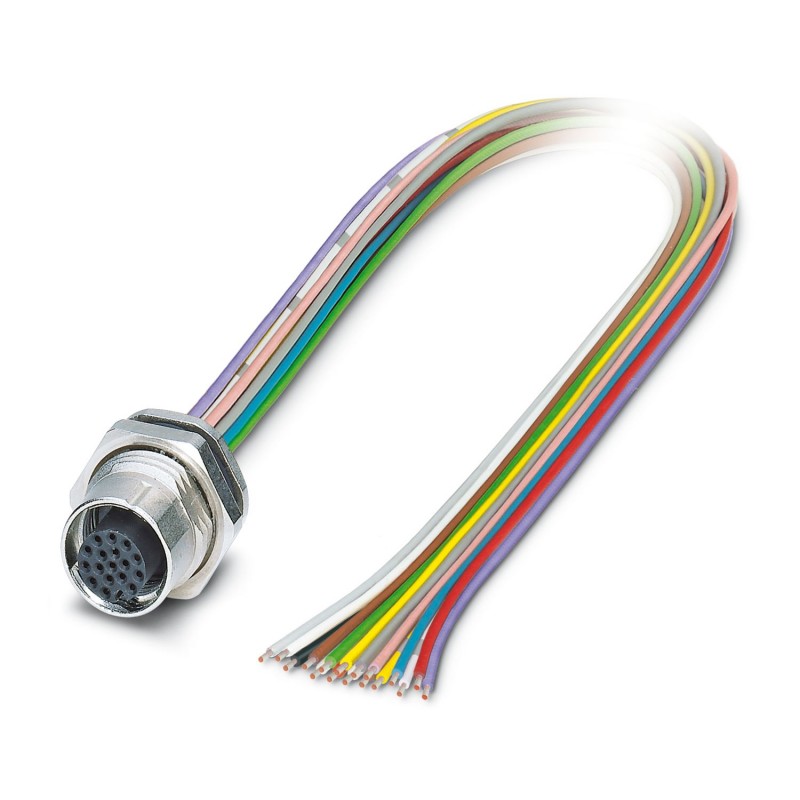

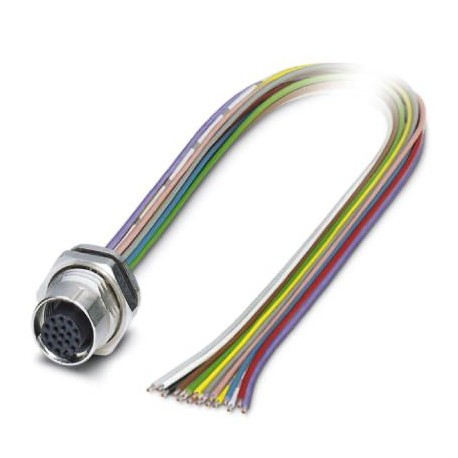

SACC-DSI-M12FS-17CON-M16/0,5 1419739 PHOENIX CONTACT Einbausteckverbinder
SACC-DSI-M12FS-17CON-M16/0,5
1419739
PHOENIX_CONTACT
Einbausteckverbinder
Sensor-/Aktormontagebuchse, 17-polig, SPEEDCON M12, Rückwandmontage/M16-Gewindebolzenmontage, mit 0,5 m halogenfreiem TPE-Geflechtgewinde, 17 x 0,14 mm²
Gerätesteckverbinder Hinterwand, Universal, 17-polig, Buchse, gerade, M12-Standard, Kodierung: A, auf freies Leitungsende, Hinterwandmontage, M16 x 1,5, Einzellitzen, Kabellänge: 0,5 m, 0,14 mm2, TPE-Litze, Alternativprodukt nach RoHS II ohne Ausnahme 6c (Pb < 0,1 %) Art.-Nr.: 1239284
Steckverbinder > Rundsteckverbinder, Einbau (mit Leitung)
Feldgeräte Verbindung
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲| Hinweis zum Betrieb | Die angegebenen elektrischen und mechanischen Daten setzen ein korrekt verriegeltes und montiertes Steckverbinderpaar voraus. Ist der Steckverbinder unverriegelt und besteht die Gefahr von Verschmutzung, so ist der Steckverbinder durch eine Schutzkappe >IP54 zu verschließen. Einflüsse durch Litzen, Leitungen oder Leiterplattenmontage sind zusätzlich zu berücksichtigen. |
| Bestellhinweis: | Kontermutter ist im Lieferumfang enthalten |
| Allgemein | Kontaktanschlussart Crimpverbindung |
| Montageart | Hinterwandmontage M16 x 1,5 mit Flachmutter |
| Montagehinweis | mit Flachmutter |
| Produkttyp | Rundsteckverbinder (geräteseitig) |
| Sensorart | Universal |
| Polzahl | 17 |
| Anzahl der Kabelabgänge | 1 |
| Geschirmt | nein |
| Kodierung | A |
| Gewindeart | M12 |
| Datenpflegestand | |
| Artikelrevision | 09 |
| Isolationseigenschaften | |
| Überspannungskategorie | II |
| Verschmutzungsgrad | 3 |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Material Dichtung | FKM |
| Material Kontakt | CuZn |
| Material Kontaktoberfläche | Au |
| Material Kontaktträger | PA 6.6 |
| Material Verschraubung | Zinkdruckguss, vernickelt |
| Material Leiter | verzinnte Cu-Litze |
| Bemessungsstoßspannung | 0,8 kV |
| Durchgangswiderstand | ≤ 3 mΩ |
| Isolationswiderstand | ≥ 100 MΩ |
| Nennspannung UN | 30 V (AC) |
| 30 V (DC) | |
| Nennstrom IN | 1,5 A |
| Leiterwiderstand max. | 57,6 mΩ/m |
| Leiteranschluss | |
| Anschlussart | Einzellitzen |
| Kontaktart | Buchse |
| Leiterquerschnitt | 0,14 mm² |
| Anzugsdrehmoment | 3 Nm ... 4 Nm (Einbauseitig) |
| Mechanische Daten | |
| Steckzyklen | > 100 |
| Anschluss 1 | |
| Bauform Kopf | Buchse |
| Kabelabgang Kopf | gerade |
| Gewindeart Kopf | M12 |
| Verriegelungsart Kopf | Standard |
| Kodierung | A |
| Anschluss 2 | |
| Bauform Kopf | freies Leitungsende |
| Leitungslänge | 0,5 m |
| Leitungstyp | TPE-Litze |
| Signalart/Kategorie | Universal |
| Aderdurchmesser inklusive Isolierung | 1,1 mm ±0,05 mm |
| Einzelader, Farbe | braun, blau, weiß, grün, rosa, gelb, schwarz, grau, rot, violett, grau/rosa, rot/blau, weiß/grün, braun/grün, weiß/gelb, gelb/braun, weiß/grau |
| Leitungsquerschnitt | 0,14 mm² |
| Material Leiter | verzinnte Cu-Litze |
| Leiteraufbau Signalleitung | 7x 0,16 mm |
| AWG Signalleitung | 26 |
| Material Aderisolation | TPE |
| Wandstärke Isolierung | 0,21 mm (Aderisolierung) |
| Nennspannung Leitung | 300 V |
| Prüfspannung Leitung | 2000 V AC |
| Leitungs-Widerstand | ≤ 57,6 mΩ/m |
| Leitungs-Isolationswiderstand | ≥ 20 MΩ*km |
| Umgebungstemperatur (Betrieb) | -40 °C ... 85 °C (Kabel, feste Verlegung) |
| -25 °C ... 85 °C (Kabel, bewegliche Verlegung) |
| Umgebungsbedingungen | |
| Schutzart | IP67 (in gestecktem Zustand) |
| IP65 (in gestecktem Zustand) | |
| IP65/IP67 | |
| Umgebungstemperatur (Betrieb) | -25 °C ... 85 °C (Stecker/Buchse) |
| -40 °C ... 85 °C (ohne mechanische Betätigung) | |
| -25 °C ... 85 °C (Kabel, bewegliche Verlegung) | |
| -40 °C ... 85 °C (Kabel, feste Verlegung) | |
| M12 | |
| Normbezeichnung | M12-Steckverbinder |
| Normen/Bestimmungen | IEC 61076-2-101 |
| Merkmal | Wert |
|---|---|
| Kabellänge (EF000536) | 0.5 mm |
| Art des Steckkontaktes, außenseitig (EF005528) | ohne |
| Montageart (EF000003) | Hinterwandmontage |
| Werkstoff des Gehäuses (EF001596) | sonstige |
| Werkstoff der Aderisolation (EF000061) | sonstige |
| Werkstoff der Kontaktbeschichtung (EF004020) | sonstige |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V0 |
| Umgebungstemperatur (EF002386) | 85 °C |
| Betriebstemperatur (EF002393) | -25 °C |
| Bemessungsspannung (EF000228) | 30 V |
| Mit Schirmanschluss (EF002535) | Nein |
| Einschraubgewinde (EF012303) | M12 |
| Aderquerschnitt (EF000018) | 0.14 mm² |
| Min. Anzahl der Steckzyklen (EF012212) | 100 |
| Schutzart (IP), montiert (EF007466) | sonstige |
