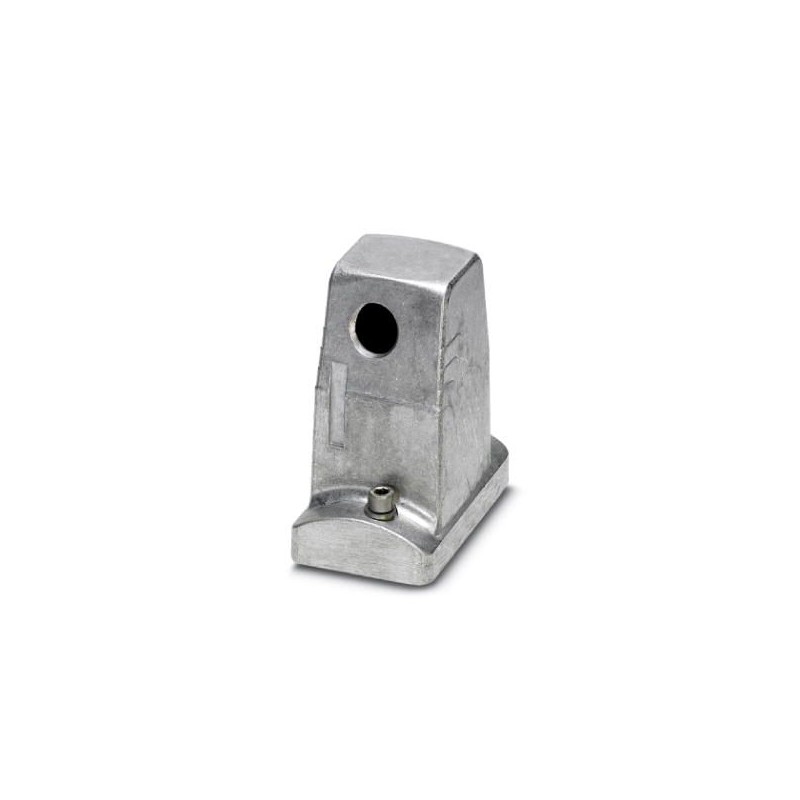

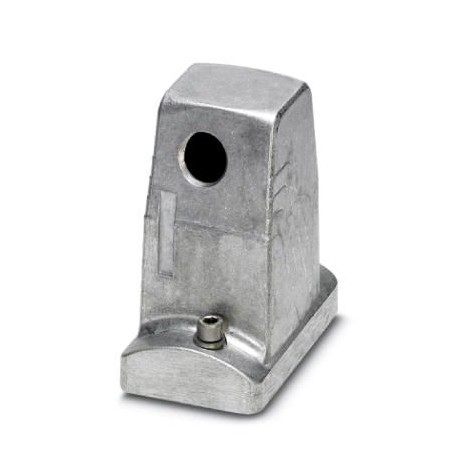

HC-B 6-TMS-100/O1STM20S-EEE 1587645 PHOENIX CONTACT HEAVYCON ADVANCE Tüllengehäuse B6, mit Schraubverriegelu.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

HC-B 6-TMS-100/O1STM20S-EEE 1587645 PHOENIX CONTACT HEAVYCON ADVANCE Tüllengehäuse B6, mit Schraubverriegelu..

HC-B 6-TMS-100/O1STM20S-EEE

1587645

PHOENIX_CONTACT

10

HEAVYCON ADVANCE Tüllengehäuse B6, mit Schraubverriegelung (Innensechskant) aus Edelstahl, seewasserbeständiges Aluminium, Höhe 100 mm, mit Gewinde 1x M20, seitlichem Kabelabgang, ohne Oberfläche; leitfähige Dichtung (EMV-Eigenschaften)

Mehr Infos


Kabelschuhen Pressen Presszange

PLUSCON Feldverkabelung - PHOENIX CONTACT

Heavy industrial connectors - PLUSCON heavy - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

* Dieser Artikel ist veraltet. Bitte fordern Sie uns ein Angebot, für uns zu überprüfen Einheiten stehen zur Verfügung oder Sie bieten eine Alternative Produkt.


Verwandte Produkte

Mehr Infos



Maße

Höhe100 mm
Breite57 mm
Länge92 mm
Länge Montageausschnitt52 mm
Breite Montageausschnitt35 mm

Umgebungsbedingungen

Schutzart Gehäuse (IP)IP66
IP68 (0,2 bar 24 h)
IP69K
Schutzart Gehäuse (NEMA)4 (UL50e / NEMA 250)
4X (UL50e / NEMA 250)
6P (UL50e / NEMA 250)
12 (UL50e / NEMA 250)
Umgebungstemperatur (Betrieb)-40 °C ... 125 °C

Allgemein

Hinweisfür Kontakteinsätze HC-B6, BB10, DD24, M
BauformB6
GehäuseartTüllengehäuse
VerriegelungsartSchraubverriegelung
Anzugsdrehmoment3 Nm (Verriegelungsschraube)
BefestigungsschraubenM6 (Schraubenkopf Innensechskant 5 mm)
Anzahl der Kabelabgänge1
Kabelabgangseitlich
Verschraubungohne
Art der Verschraubung1x M20
Material GehäuseAluminium-Druckguss, seewasserbeständig
Material Gehäuseoberflächeunbeschichtet
Material DichtungNBR, leitfähig
Material VerriegelungEdelstahl
MontagehinweisUm die Funktion des Schutzleiterkontaktes auch beim schrägen Stecken sicherzustellen, müssen beide Anbauflansche ausreichend elektrischen Kontakt mit der Metallanbauwand haben.
Um eine optimale Schirmwirkung zu erzielen, muss eine isolierende Pulverlackierung auf der Schaltschrankwand im Bereich der Profildichtung entfernt werden. Anzugsdrehmoment der Verriegelungsschraube: 3 Nm.

Datasheet - PDF

Titel: Sprache: Größe: Typ:
PHOENIX CONTACT-1587645-HC-B 6-TMS-100/O1STM20S-EEE English 111 Kbytes PHOENIX CONTACT-1587645-HC-B  6-TMS-100/O1STM20S-EEE
