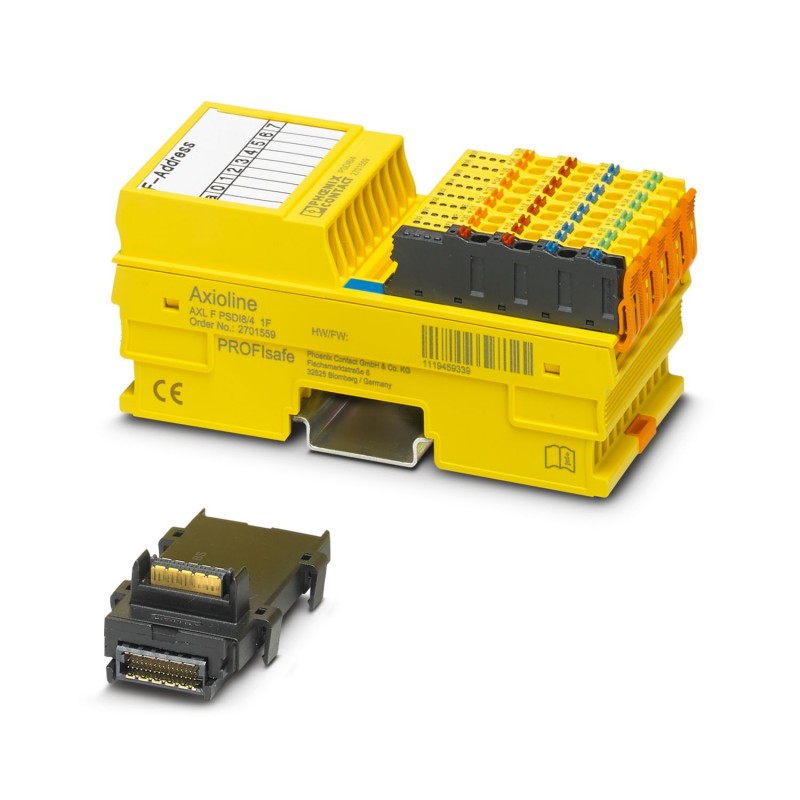

AXL F PSDI8/4 1F 2701559 PHOENIX CONTACT Sicherheitsmodul
AXL F PSDI8/4 1F
2701559
PHOENIX_CONTACT
Sicherheitsmodul
AxiolineF, Digitales Eingangsmodul, Funktionale Sicherheit, PROFIsafe, Nur zum Anschluss an eine phoenix- und Siemens-Steuerung, Digitale Eingänge: 4 (bei 2-Kanal-Belegung), 8 (bei 1-Kanal-Belegung), 24 VDC, Anschlusstechnik: 2, 3, 4 Leiter, Schutzart: IP20
Axioline F, Digitales Eingangsmodul, Funktionale Sicherheit, PROFIsafe, nur für den Anschluss an Phoenix Contact oder Siemens Controller, Digitale Eingänge: 4 (für 2-Kanal-Belegung), 8 (für 1-Kanal-Belegung), 24 V DC, Anschlusstechnik: 2-, 3-, 4-polig, Schutzart: IP20
Industriesteuerungen SPS > Feldbus, Dez. Peripherie - Digitales Ein-/Ausgangs-Modul
Sicherheit und Kommunikation
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2701559 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | O1 - Automatisierungssys. |
| Katalogseite | Seite 302 (C-6-2017) |
| GTIN | 4046356770026 |
| Gewicht pro Stück (exklusive Verpackung) | 222,000 g |
| Gewicht pro Stück (inklusive Verpackung) | 350,300 g |
| Zolltarifnummer | 85389091 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -35 °C ... 60 °C (Einbaulage: beliebig) |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) | 10 % ... 75 % (im Mittel, 85 % gelegentlich, keine Betauung) |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) | 10 % ... 75 % (keine Betauung) |
| Luftdruck (Betrieb) | 70 kPa ... 108 kPa (bis zu 3000 m üNN) |
| Luftdruck (Lagerung/Transport) | 66 kPa ... 108 kPa (bis zu 3500 m üNN) |
| Schutzart | IP20 |
Digitale Eingänge
| Benennung Eingang | Digitale Eingänge |
|---|---|
| Beschreibung des Eingangs | IEC 61131-2 Typ 3 |
| Anschlussart | Push-in-Anschluss |
| Anschlusstechnik | 2-, 3-, 4-Leiter |
| Anzahl der Eingänge | 4 (bei zweikanaliger Belegung) |
| 8 (bei einkanaliger Belegung) | |
| Eingangsfilterzeit | 1,5 ms |
| Eingangsspannung | 24 V DC (über Taktausgänge T1 und T2 oder externe Versorgung) |
| Eingangsspannungsbereich | -3 V DC ... 30,2 V DC |
| Nenneingangsstrom bei UIN | typ. 4,2 mA |
| Typischer Eingangsstrom je Kanal | 4,2 mA |
Allgemein
| Montageart | Tragschiene |
|---|---|
| Nettogewicht | 222 g |
| Hinweis zu Gewichtsangaben | mit Steckern und Bussockelmodul |
Axioline Potenziale
| Benennung | Versorgung des Axioline F-Lokalbusses (UBus) |
|---|---|
| Versorgungsspannung | 5 V DC (über Bussockelmodul) |
| Stromaufnahme | typ. 280 mA (alle Eingänge gesetzt; Versorgung durch UIvon 19,2 V DC bis 30,2 V DC) |
| max. 310 mA | |
| Benennung | Einspeisung für digitale Eingabemodule (UI) |
| Versorgungsspannung | 24 V DC |
| Versorgungsspannungsbereich | 19,2 V DC ... 30,2 V DC (inklusive aller Toleranzen, inklusive Welligkeit) |
| Stromaufnahme | typ. 9 mA (alle Eingänge gesetzt; Versorgung aus UImit 30,2 V DC; ohne Versorgung der Sensoren über die Taktversorgungen T1 und T2) |
| Schutzbenennung | Verpolschutz, EMV-Schutzbeschaltung, Unterspannungserkennung |
Sicherheitstechnische Kenngrößen
| Benennung | IEC 61508 - High-Demand |
|---|---|
| Safety Integrity Level (SIL) | max. 3 (zweikanalig; abhängig von Parametrierung und Beschaltung) |
| Benennung | IEC 61508 - Low-Demand |
| Safety Integrity Level (SIL) | max. 3 (zweikanalig; abhängig von Parametrierung und Beschaltung) |
| Benennung | EN ISO 13849 |
| Performance Level (PL) | max. e (zweikanalig; abhängig von Parametrierung und Beschaltung) |
| Kategorie | max. 4 (zweikanalig; abhängig von Parametrierung und Beschaltung) |
| Benennung | EN 62061 |
| Safety Integrity Level Claim Limit (SIL CL) | max. 3 (zweikanalig; abhängig von Parametrierung und Beschaltung) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
| Keine Gefahrstoffe über den Grenzwerten |
Klassifikationen
eCl@ss 4.027240409eCl@ss 4.127240409eCl@ss 5.027242205eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242604eCl@ss 8.027242604eCl@ss 9.027242604
| Merkmal | Wert |
|---|---|
| Versorgungsspannung DC (EF007534) | 19.2 V |
| Spannungsart der Versorgungsspannung (EF002991) | DC |
| Anzahl der digitalen Eingänge (EF001992) | 4 |
| Anzahl der digitalen Ausgänge (EF001993) | 0 |
| Digitale Eingänge konfigurierbar (EF008516) | Nein |
| Digitale Ausgänge konfigurierbar (EF008520) | Nein |
| Eingangsstrom bei Signal 1 (EF001428) | 0.0042 mA |
| Zulässige Spannung am Eingang (EF007554) | 24 V |
| Art der Eingangsspannung (EF003033) | DC |
| Art des Digitalausgangs (EF003601) | ohne |
| Kurzschlussschutz, Ausgänge vorhanden (EF003203) | Nein |
| Anzahl der HW-Schnittstellen Industrial Ethernet (EF003020) | 0 |
| Anzahl der Schnittstellen PROFINET (EF006932) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232 (EF003021) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-422 (EF003022) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485 (EF003023) | 0 |
| Anzahl der HW-Schnittstellen seriell TTY (EF003024) | 0 |
| Anzahl der HW-Schnittstellen parallel (EF003026) | 0 |
| Anzahl der HW-Schnittstellen Wireless (EF006933) | 0 |
| Anzahl der HW-Schnittstellen USB (EF003025) | 0 |
| Anzahl der HW-Schnittstellen sonstige (EF003027) | 0 |
| Mit optischer Schnittstelle (EF003028) | Nein |
| Unterstützt Protokoll für EtherCAT (EF017564) | Nein |
| Unterstützt Protokoll für TCP/IP (EF003050) | Nein |
| Unterstützt Protokoll für PROFIBUS (EF003052) | Nein |
| Unterstützt Protokoll für CAN (EF003053) | Nein |
| Unterstützt Protokoll für INTERBUS (EF003054) | Nein |
| Unterstützt Protokoll für ASI (EF003051) | Nein |
| Unterstützt Protokoll für KNX (EF003055) | Nein |
| Unterstützt Protokoll für Modbus (EF003057) | Nein |
| Unterstützt Protokoll für Data-Highway (EF003058) | Nein |
| Unterstützt Protokoll für DeviceNet (EF003059) | Nein |
| Unterstützt Protokoll für SUCONET (EF003060) | Nein |
| Unterstützt Protokoll für LON (EF003017) | Nein |
| Unterstützt Protokoll für PROFINET IO (EF007525) | Nein |
| Unterstützt Protokoll für PROFINET CBA (EF007524) | Nein |
| Unterstützt Protokoll für SERCOS (EF006657) | Nein |
| Unterstützt Protokoll für Foundation Fieldbus (EF007522) | Nein |
| Unterstützt Protokoll für EtherNet/IP (EF007521) | Nein |
| Unterstützt Protokoll für AS-Interface Safety at Work (EF007519) | Nein |
| Unterstützt Protokoll für DeviceNet Safety (EF007520) | Nein |
| Unterstützt Protokoll für INTERBUS-Safety (EF006662) | Nein |
| Unterstützt Protokoll für PROFIsafe (EF007526) | Ja |
| Unterstützt Protokoll für SafetyBUS p (EF007527) | Nein |
| Unterstützt Protokoll für sonstige Bussysteme (EF003062) | Nein |
| Funkstandard Bluetooth (EF007178) | Nein |
| Funkstandard WLAN 802.11 (EF007179) | Nein |
| Funkstandard GPRS (EF008523) | Nein |
| Funkstandard GSM (EF008524) | Nein |
| Funkstandard UMTS (EF008525) | Nein |
| IO-Link Master (EF007298) | Nein |
| Systemkomponente (EF004118) | Ja |
| Schutzart (IP) (EF005474) | IP20 |
| Ausführung des elektrischen Anschlusses (EF003961) | sonstige |
| Verzögerungszeit bei Signalwechsel (EF002382) | 0 ms |
| Feldbusanschluss über seperaten Buskoppler möglich (EF004002) | Ja |
| Tragschienenmontage möglich (EF003972) | Ja |
| Wand-/Direktmontage möglich (EF007020) | Nein |
| Fronteinbau möglich (EF007016) | Nein |
| Rack-Montage möglich (EF007018) | Nein |
| Geeignet für Sicherheitsfunktionen (EF001597) | Ja |
| Zugehöriges Betriebsmittel (Ex ia) (EF004141) | Nein |
| Zugehöriges Betriebsmittel (Ex ib) (EF004142) | Nein |
| Explosionsschutz-Kategorie für Gas (EF003997) | ohne |
| Explosionsschutz-Kategorie für Staub (EF003998) | ohne |
| Breite (EF000008) | 53.6 mm |
| Höhe (EF000040) | 125.894343 mm |
| Tiefe (EF000049) | 52.59 mm |
