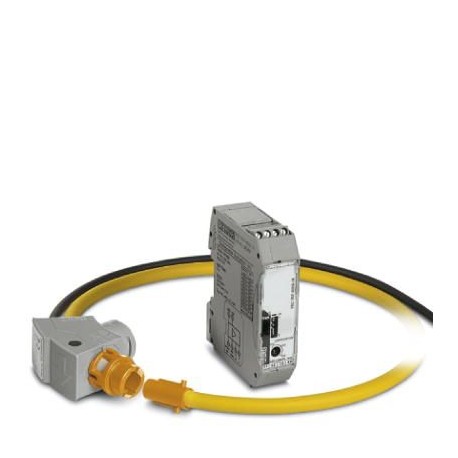

PACT RCP-4000A-1A-D140
2904922
PHOENIX_CONTACT
1
Stromwandler
Schnittstelle
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Danke für Ihr Interesse an unseren Produkten, wir hoffen die Lieferzeit ist ok.
Während der Bestellung können Sie den für Sie bestmöglichen Versand wählen: Express 24h, Standard 48h/72h, etc.
Bestellschlüssel | 2904922 |
---|---|
Verpackungseinheit | 1 STK |
Verkaufsschlüssel | J1 - MSR-Technik |
Katalogseite | Seite 236 (C-5-2017) |
GTIN | 4046356900959 |
Gewicht pro Stück (exklusive Verpackung) | 440,300 g |
Gewicht pro Stück (inklusive Verpackung) | 468,900 g |
Zolltarifnummer | 85437090 |
Herkunftsland | DE (Deutschland) |
Versorgungsnennspannung | 24 V DC -20 % ... +25 % |
---|---|
Versorgungsnennspannungsbereich | 19,2 V DC ... 30 V DC |
Stromaufnahme maximal | 190 mA |
Leistungsaufnahme | 4 W |
Frequenzmessbereich | 40 Hz ... 20000 Hz |
---|---|
Positionsfehler | < 1 % |
Linearitätsfehler | 0,1 % |
Messbereiche (Strom) | 100 A 250 A 400 A 630 A 1000 A 1500 A 2000 A 4000 A |
---|---|
Konfigurierbar/Programmierbar | über DIP-Schalter |
Phasenwinkel | < 1 ° |
Bemessungsleistung | 1,5 VA |
Max. Distanzen für Kupferleitungen bei PN max | 32 m (0,75 mm² (AWG 20)) |
64 m (1,5 mm² (AWG 16)) | |
107 m (2,5 mm² (AWG 14)) |
Eingangssignal (bei 50 Hz) | 100 mV (1000 A) |
---|---|
Eingangsimpedanz | 27 kΩ (kleinster Messbereich) |
Ausgangssignal (bei 50 Hz) | 100 mV (ohne Last, bei 1000 A) |
---|---|
Ausgangsspannung (im Leerlauf) | VOUT= M * dI/dt |
Ausgangsspannung (sinusförmig, im Leerlauf) | 100 mV (VOUT= 2 * π * M * f * I (M = 0,318 μH; Beispiel: bei 50 Hz; I = 1000 A)) |
Länge der Messspule | 450 mm |
---|---|
Durchmesser der Messspule | 8,3 mm ±0,2 mm |
Länge der Signalleitung | 3000 mm |
Leiteraufbau Signalleitung | 2x 0,22 mm (Signal (verzinnt)) |
1x 0,22 mm (Schirmung (verzinnt)) | |
Spulenmaterial | Elastollan |
Material Gehäuse | PC |
Isolierung | doppelte Isolierung |
Bemessungsisolationsspannung | 1000 V AC (rms CAT III) |
600 V AC (rms CAT IV) | |
Prüfspannung | 10,45 kV (DC / 1 min.) |
Grundgenauigkeit | |
UL, USA / Kanada | UL 61010 Recognized |
Linearitätsfehler | < 0,5 % (vom Bereichsendwert) |
---|---|
Übertragungsfehler maximal | ≤ 0,5 % (vom Bereichsendwert) |
Frequenzbereich | 45 Hz ... 65 Hz |
Max. erfassbare Oberwellen | < 2 kHz |
Stromaufnahme | < 190 mA (bei 19,2 V) |
Material Gehäuse | Polyamid |
Prüfspannung | 1,5 kV AC (Versorgung / Ein- und Ausgang: 50 Hz, 1 min) |
Betriebsspannungsanzeige | LED grün |
UL, USA / Kanada | UL 508 Listed |
Normen/Bestimmungen | IEC 61010-1 |
---|---|
IEC 61010-2-032 | |
Isolierung | doppelte Isolierung |
Verschmutzungsgrad | 2 |
Überspannungskategorie | III (1000 V, zum Neutralleiter) |
IV (600 V, zum Neutralleiter) | |
Temperaturkoeffizienten | 0,005 %/K (+10 °C ... +70 °C, beide Komponenten haben die gleiche Umgebungstemperatur) |
0,07 %/K (-20 °C ... +10 °C, beide Komponenten haben die gleiche Umgebungstemperatur) | |
Messfehler typisch | < 1 % |
Benennung Anschluss | Messumformer-Seite |
---|---|
Leiterquerschnitt flexibel min. | 0,2 mm² |
Leiterquerschnitt flexibel max. | 2,5 mm² |
Leiterquerschnitt starr min | 0,2 mm² |
Leiterquerschnitt starr max | 2,5 mm² |
Leiterquerschnitt AWG min | 24 |
Leiterquerschnitt AWG max | 14 |
Schraubengewinde | M3 |
Anschlussart | Schraubanschluss |
Abisolierlänge | 7 mm |
Anzugsdrehmoment | 0,5 Nm ... 0,6 Nm |
Umgebungstemperatur (Betrieb) | -30 °C ... 80 °C (Messspule) |
---|---|
-20 °C ... 70 °C (Messumformer) | |
Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 80 °C (Messspule) |
-25 °C ... 85 °C (Messumformer) | |
Max. Einsatzhöhe | < 2000 m |
Schutzart Messspule | IP67 (nicht von UL bewertet) |
Schutzart Messumformer | IP20 |
Normen/Bestimmungen | IEC 61010-1 |
---|---|
IEC 61010-2-032 | |
Isolierung | doppelte Isolierung |
Verschmutzungsgrad | 2 |
Überspannungskategorie | III (1000 V, zum Neutralleiter) |
IV (600 V, zum Neutralleiter) |
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
